Tời mini Lil Winch V2

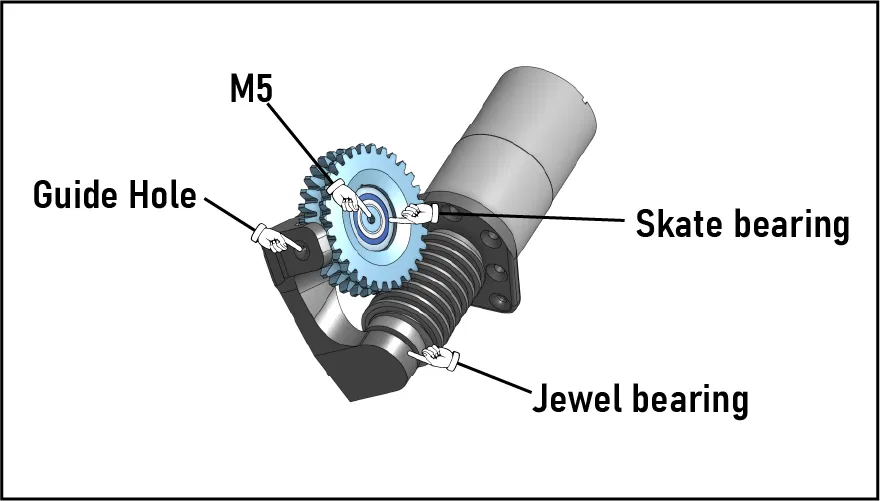

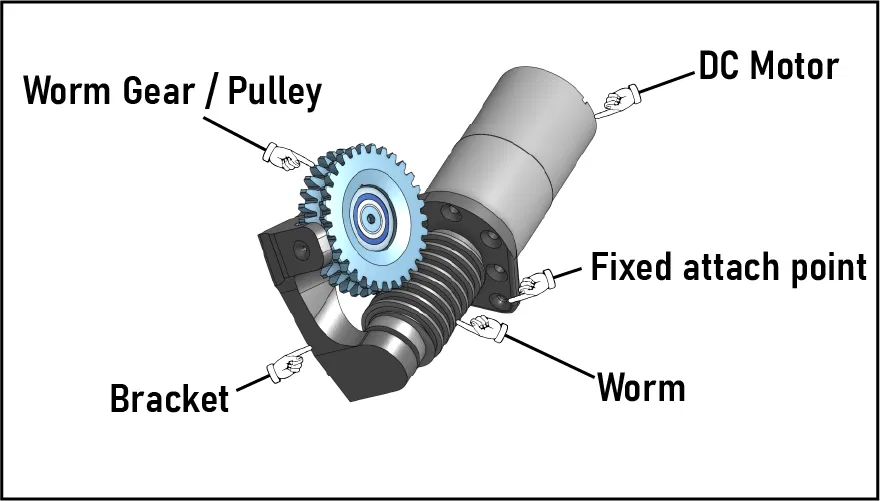

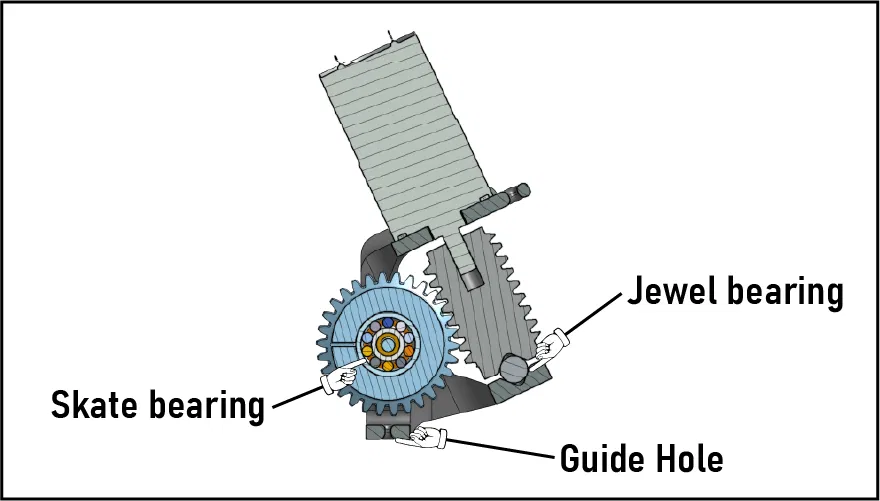

Phiên bản cập nhật của tời mini thẳng hàng của tôi. Tôi đã viết mô tả đầy đủ về các sửa đổi và lý do của chúng tại đây (cùng với thông tin thiết kế và chế tạo cho thiết kế ban đầu). Nhưng đại ý chung là nó đã làm cho nó mạnh hơn một chút để tránh khung bị bung ra và giảm ăn khớp bánh răng.

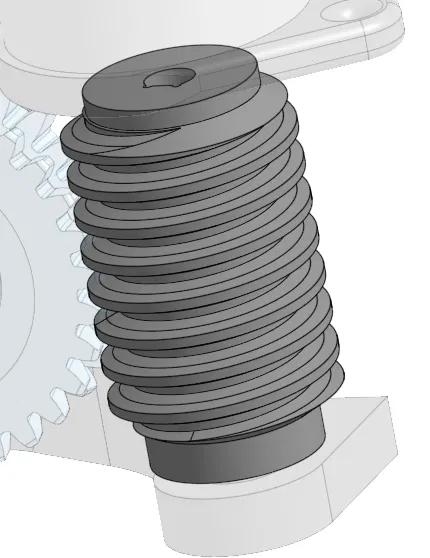

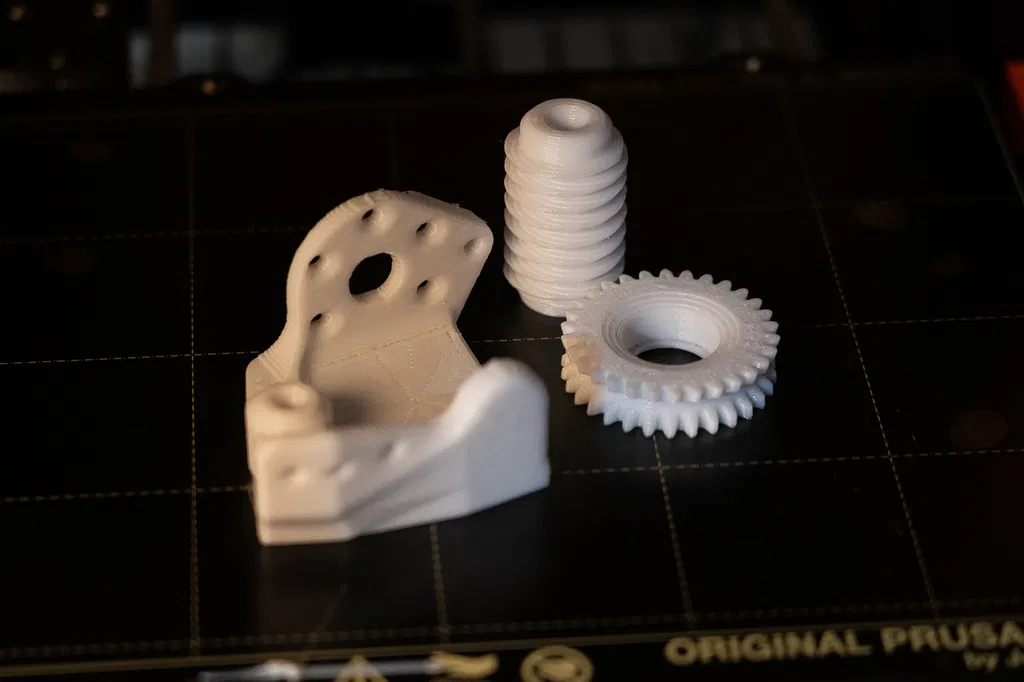

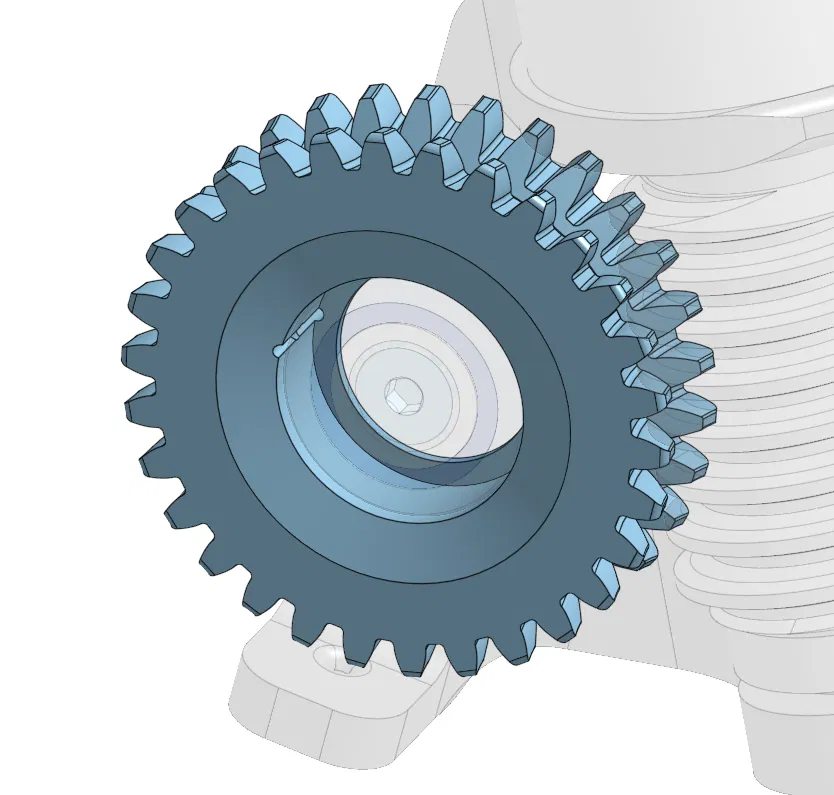

In bánh răng sâu và bánh răng sâu bằng nhựa resin, nếu bạn có tùy chọn, chắc chắn sẽ cho bạn hoạt động mượt mà hơn, nhưng tôi đã làm một vài cái bằng PETG và chúng hoạt động tốt. Các động cơ bánh răng rẻ tiền mà tôi đang sử dụng không hẳn là im lặng:)

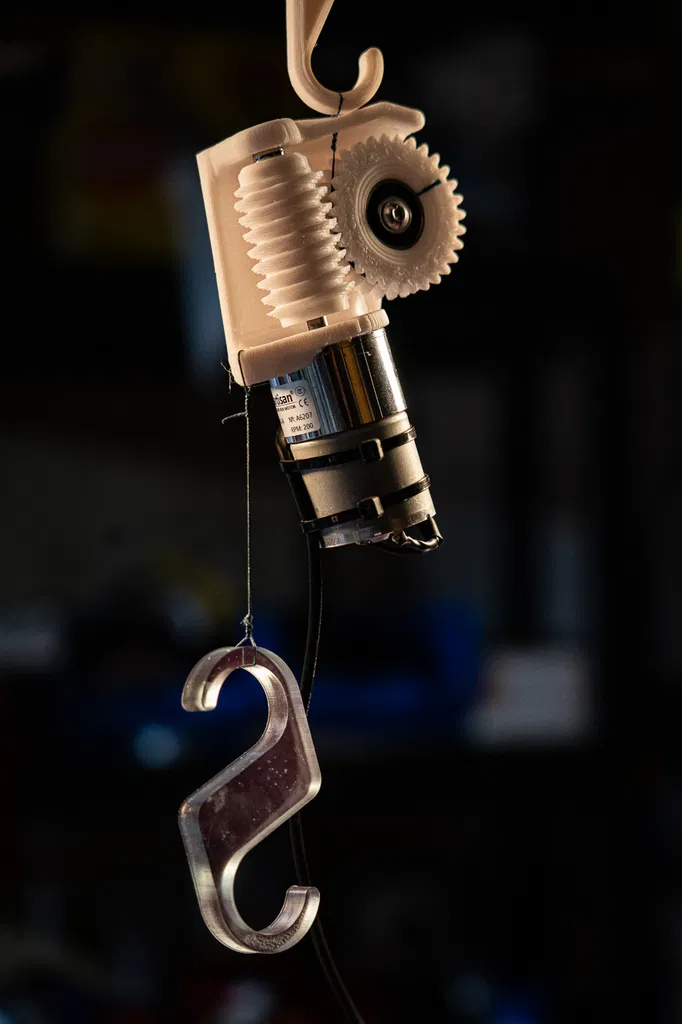

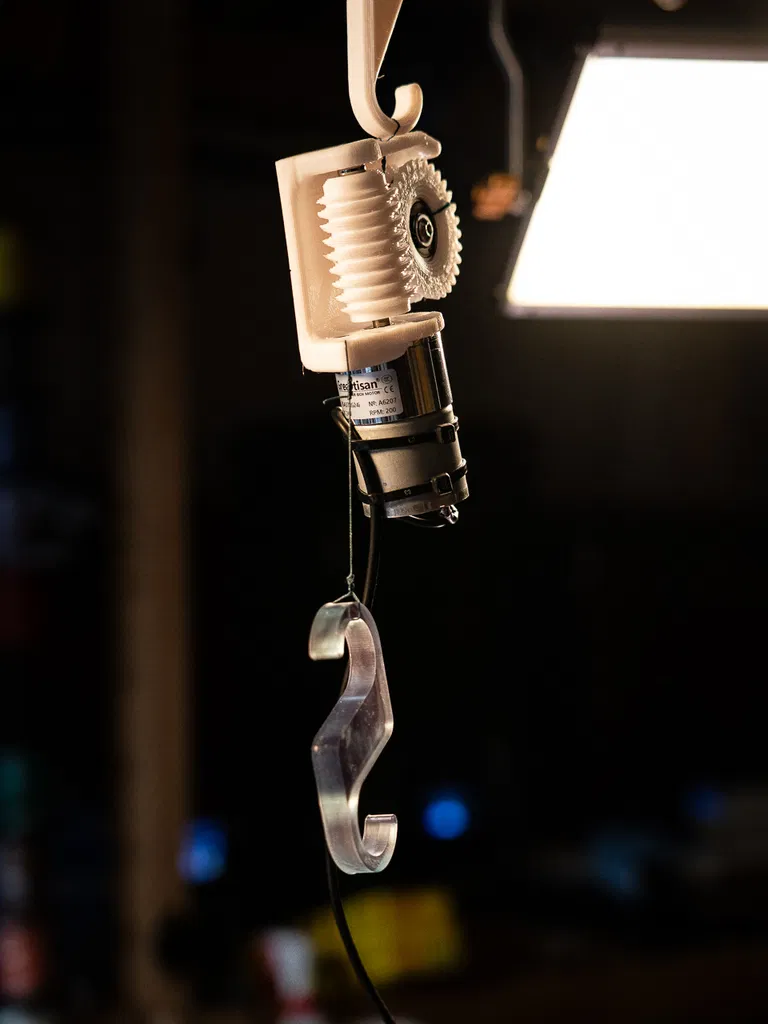

Tôi vẫn chưa thử nghiệm một chiếc V2 nào cho đến khi hỏng, nhưng cho đến nay tôi đã nhấc ~4kg (~9lb) lặp đi lặp lại mà không gặp sự cố. Đối với thiết lập đó, tôi đã sử dụng động cơ 120RPM, 24VDC.

Các tệp CAD có sẵn, nếu bạn đủ dũng cảm, tại đây.
