Máy bay Đồ chơi Boeing Stearman 75

Đây là một chiếc máy bay đồ chơi dựa trên chiếc máy bay hai tầng cánh Boeing Stearman Model 75 nổi tiếng. https://en.wikipedia.org/wiki/Boeing-Stearman_Model_75 Chiếc máy bay đồ chơi này có sải cánh 240mm và chiều dài 196mm. Nó có thể lắp ráp hoàn chỉnh mà không cần dùng keo. Tất cả các kẹp và bu lông cần thiết đều được in sẵn. Tôi thậm chí còn tặng kèm một tua vít nhỏ.

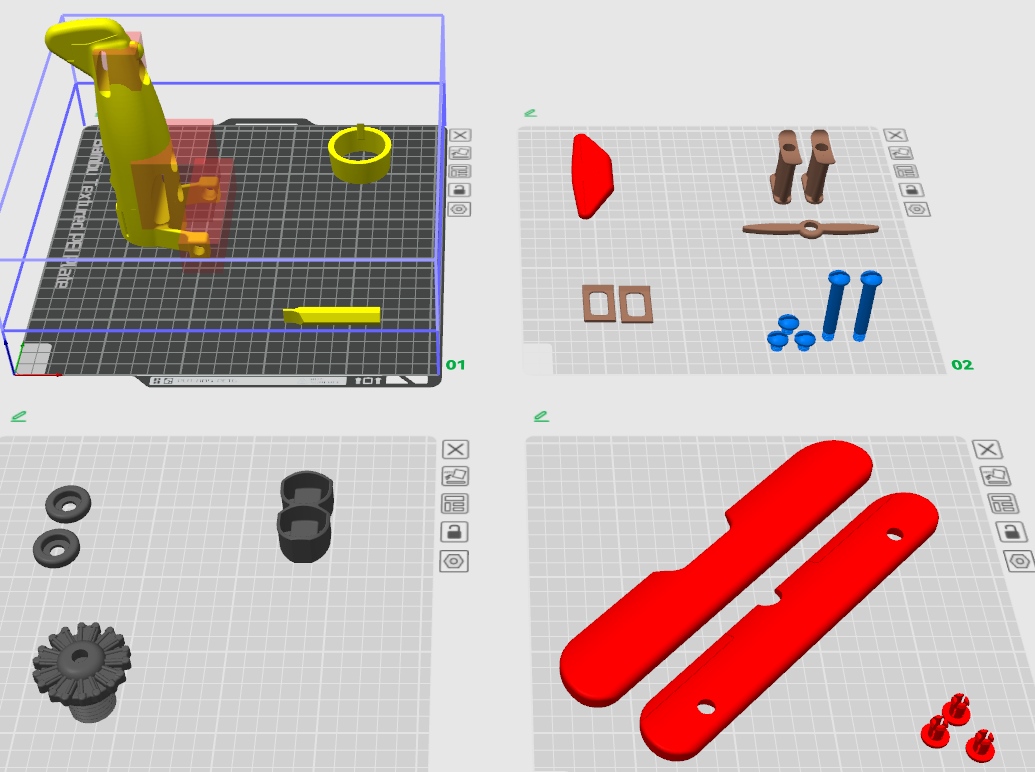

Sử dụng cài đặt sau cho cánh: chiều cao lớp 0,12, 4 tường, 4 đáy, 8 đỉnh, 16% gyroid infill Phần còn lại có thể in với lớp 0,2, 4 tường, 4 đáy, 5 đỉnh, 6% gyroid infill. Tôi khuyên chỉ nên dùng brim cho các bu lông. Xem file 3mf của tôi để biết thêm chi tiết và cách tôi định vị các bộ phận trên khay in. File 3mf có thể sử dụng với OrcaSlicer hoặc Bambu Studio. Tôi đã thêm một hình ảnh để bạn có thể thấy hướng của các bộ phận trên khay in.

In các bộ phận sau đây với hỗ trợ:

• Thân máy bay (chỉ cho buồng lái)
• Cánh (chỉ cho đáy của ren)
• Động cơ (không cho ren)
• Bu lông (chỉ cho đầu)
• Cọc chống (sử dụng hỗ trợ cây nhỏ)
• Hỗ trợ (sử dụng hỗ trợ cây nhỏ)
• Buồng lái (chỉ cho đáy của ren)

Không sử dụng hỗ trợ trên ren.

Tất cả các bộ phận sẽ vừa với không gian in 200x200x200. Người dùng có máy in nhỏ hơn cần chia cánh thành hai phần (có thể thực hiện bằng slicer) và dán chúng lại với nhau sau khi in. Hoặc mô hình có thể được thu nhỏ một chút. Tôi chưa thử điều này nhưng tôi biết có một bản in đã được thu nhỏ xuống 82%.

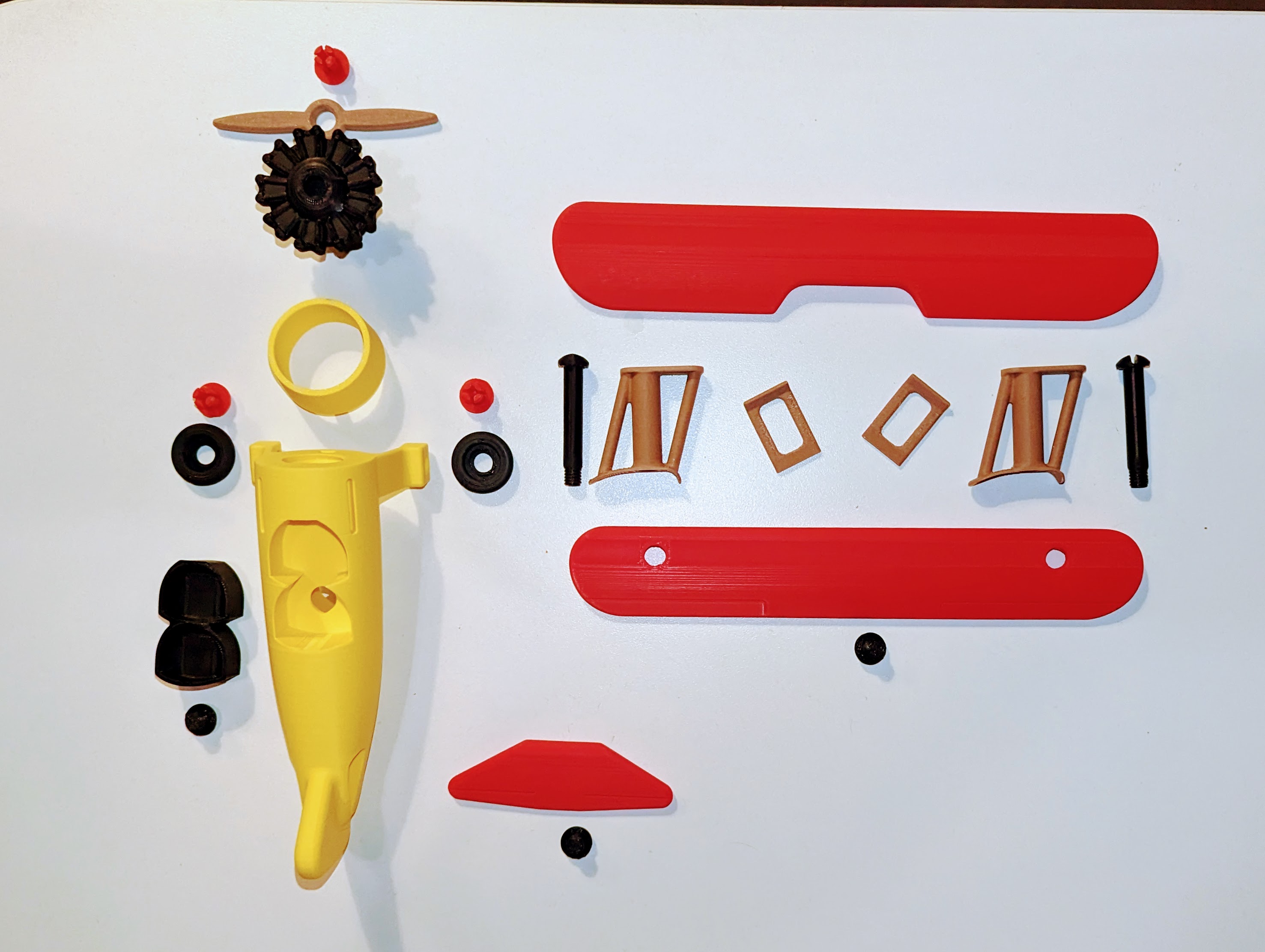

Để lắp ráp, hãy làm theo các bước sau:

• Lắp nắp trước vào động cơ
• Vặn động cơ vào thân máy bay
• Lắp buồng lái vào thân máy bay và cố định bằng một bu lông ngắn
• Lắp cánh dưới vào thân máy bay và cố định bằng một bu lông ngắn
• Lắp cánh sau vào thân máy bay và cố định bằng một bu lông ngắn
• Bây giờ hơi khó một chút: lắp các thanh chống giữa vào thân máy bay và đặt cánh trên lên các thanh chống
• Bây giờ đặt một thanh chống giữa cánh dưới và cánh trên
• Luồn một bu lông dài qua cánh dưới vào thanh chống và vặn nó vào cánh trên
• Lặp lại cho phía bên kia
• Gắn cánh quạt và bánh xe bằng các chốt vào máy bay
• Tạo tiếng động cơ vui nhộn và chơi với chiếc máy bay mới của bạn
