Gioăng Mặt Bích Sau và Họng Xả OS Engine OS 32 F-H

Đây là bộ gioăng (gasket) cho động cơ OS Engine 32F-H. Tôi chắc chắn nó cũng hoạt động trên các động cơ khác có kích thước tương tự, nhưng tôi không chắc chắn về những loại nào.

Tôi đã tạo tệp .dxf để cắt gioăng bằng máy laser, và tôi cũng tạo tệp .STL cho những ai muốn in 3D. Tôi đã in thử để kiểm tra độ vừa vặn. Nó khớp tuyệt vời.

Vì những bộ gioăng này khá đắt và khó tìm, tôi quyết định tự làm một bộ. Nếu bạn cần bất kỳ sự trợ giúp nào, đừng ngần ngại liên hệ với tôi. Tôi có thể thiết kế hầu hết các loại gioăng chỉ cần có bản vẽ tốt. Tôi sẽ làm thêm nhiều cái nữa theo thời gian. Tôi còn một vài động cơ khác nữa.

Tôi dự định làm gioăng bằng giấy dầu, hoặc một loại vật liệu gioăng sợi dày 1/64 inch. Tôi không thích dùng keo RTV cho mặt bích sau (backplate). Với một gioăng phù hợp, sẽ không có rò rỉ và không bị nghèo nhiên liệu (lean), vì vậy đối với tôi, gioăng là giải pháp tối ưu.

Tôi đã in ở độ dày 0.12mm và nó dày 1mm. (Theo ý kiến của tôi là quá dày) Nhưng đó chỉ là để kiểm tra độ vừa.

Chúc các bạn in ấn/cắt laser vui vẻ nếu bạn quyết định thực hiện!!

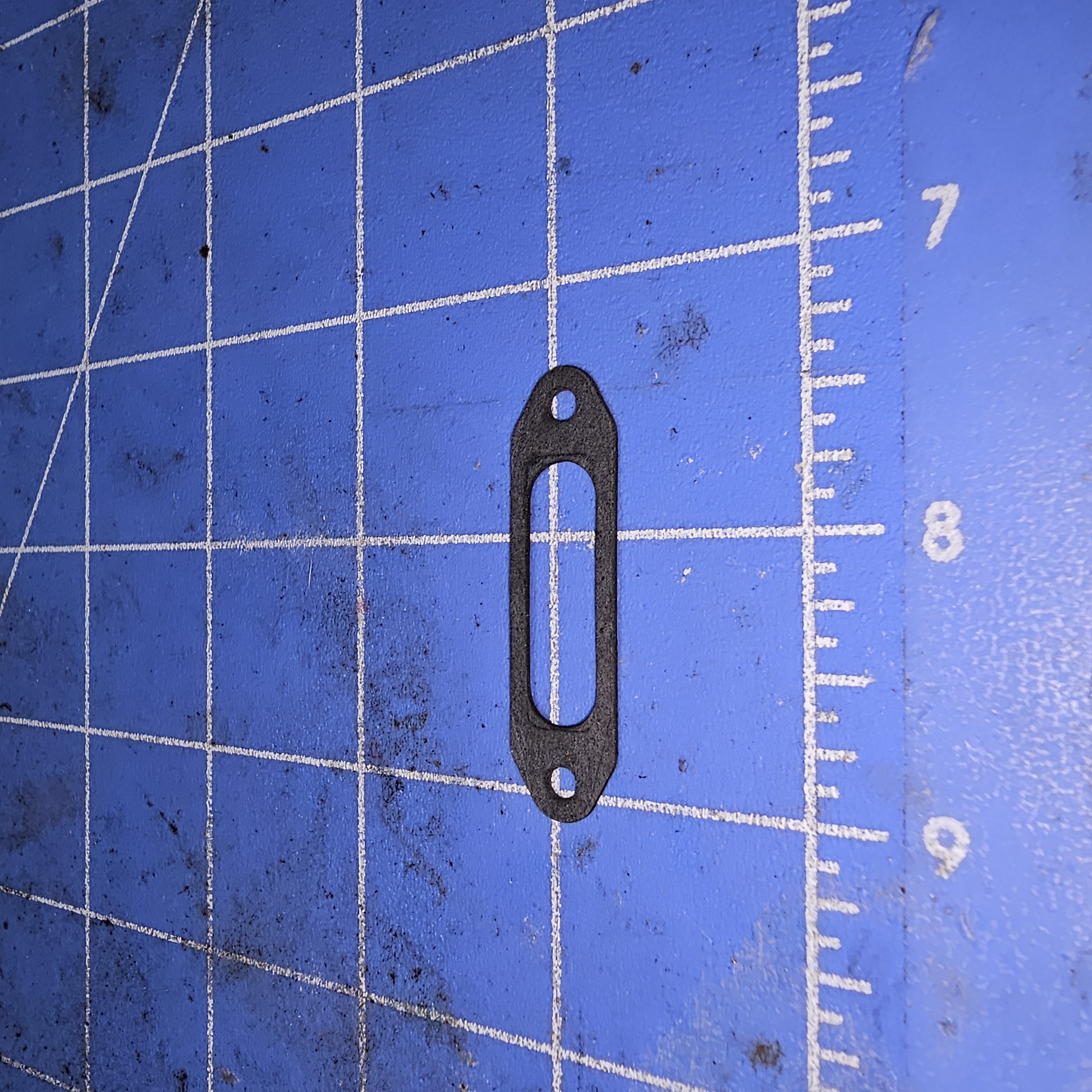

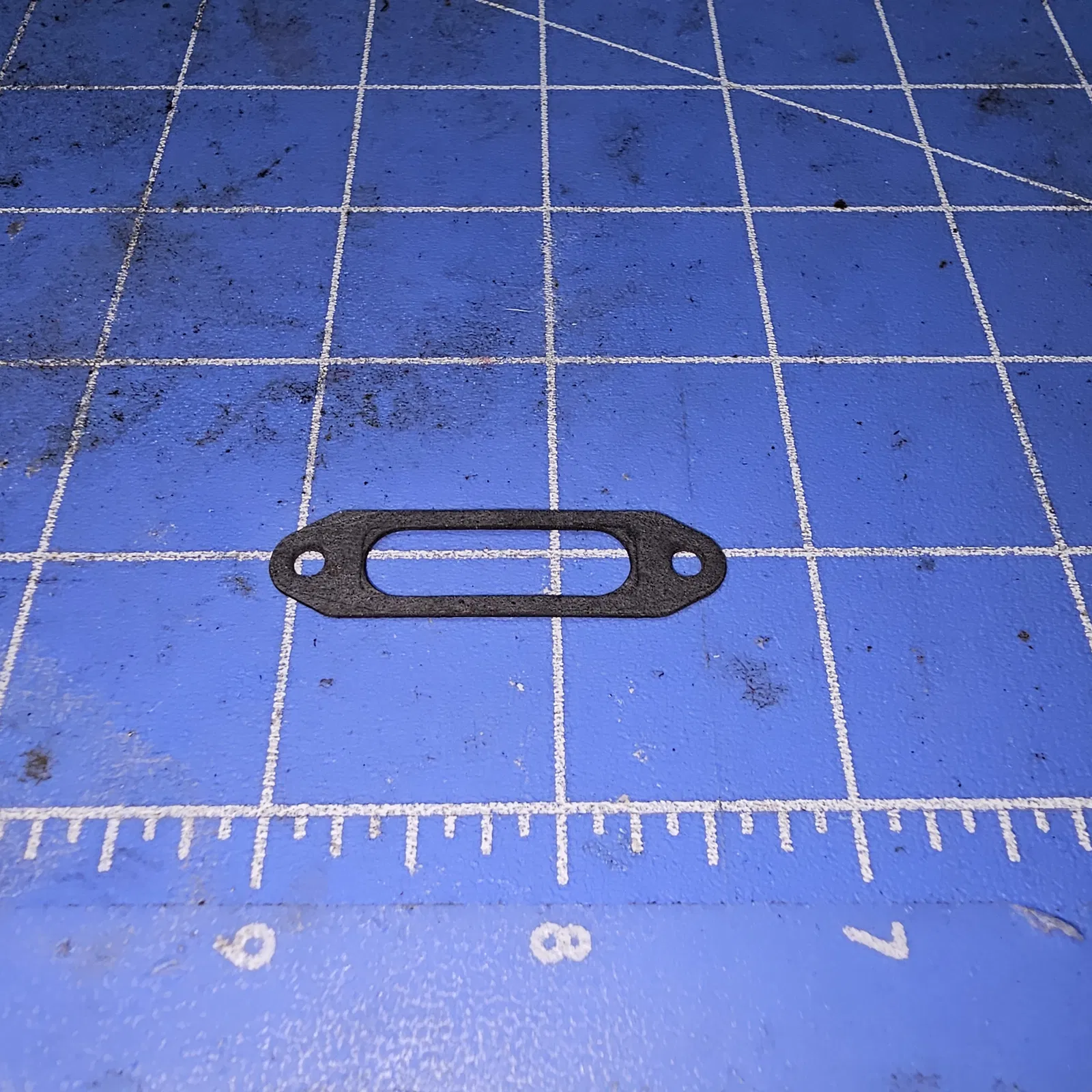

CẬP NHẬT Tôi đã cắt gioăng bằng giấy bìa cứng và nó khớp hoàn hảo.
