Vỏ Case Raspberry Pi 5 Tùy Chỉnh

Muốn có nhiều tùy chọn hả? Bên mình có đủ hết nha!

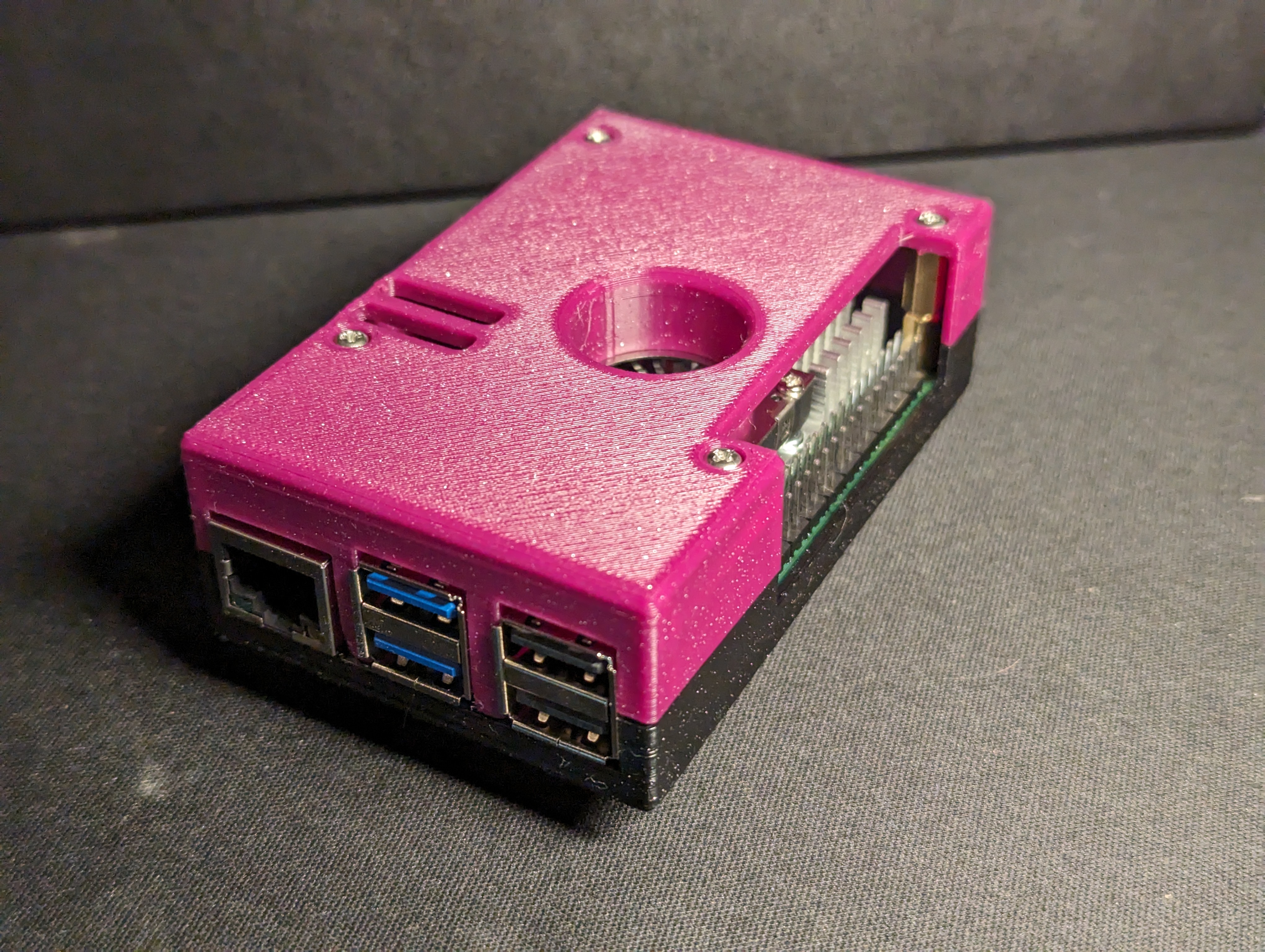

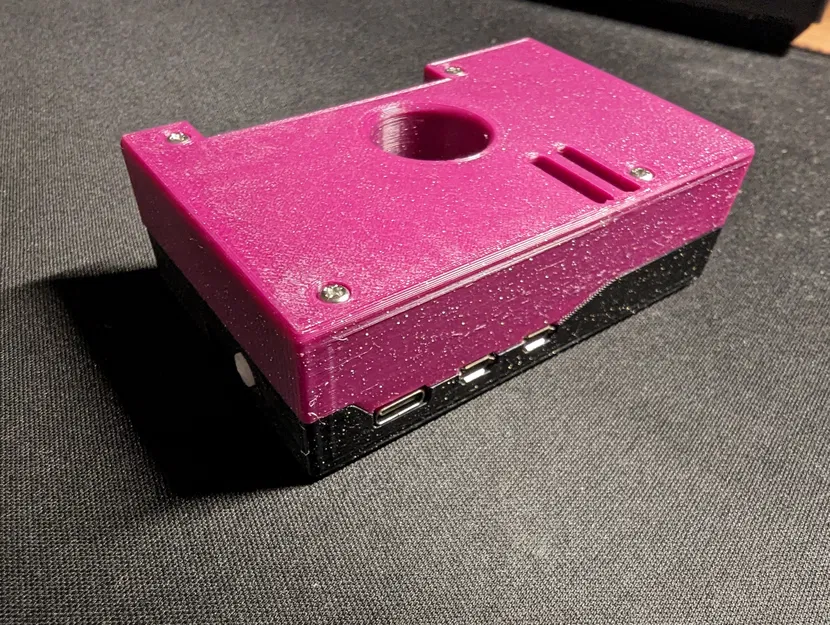

The cấu hình này hỗ trợ tản nhiệt chính hãng, Pimoroni NVME, và có tùy chọn thêm khe tản nhiệt, dễ dàng truy cập GPIO. Xem qua liền!

Case được cố định bằng ốc hoặc trụ kim loại, cho thiết kế chắc chắn hơn, vì kiểu gài bằng chốt thì xài lâu cũng hư.

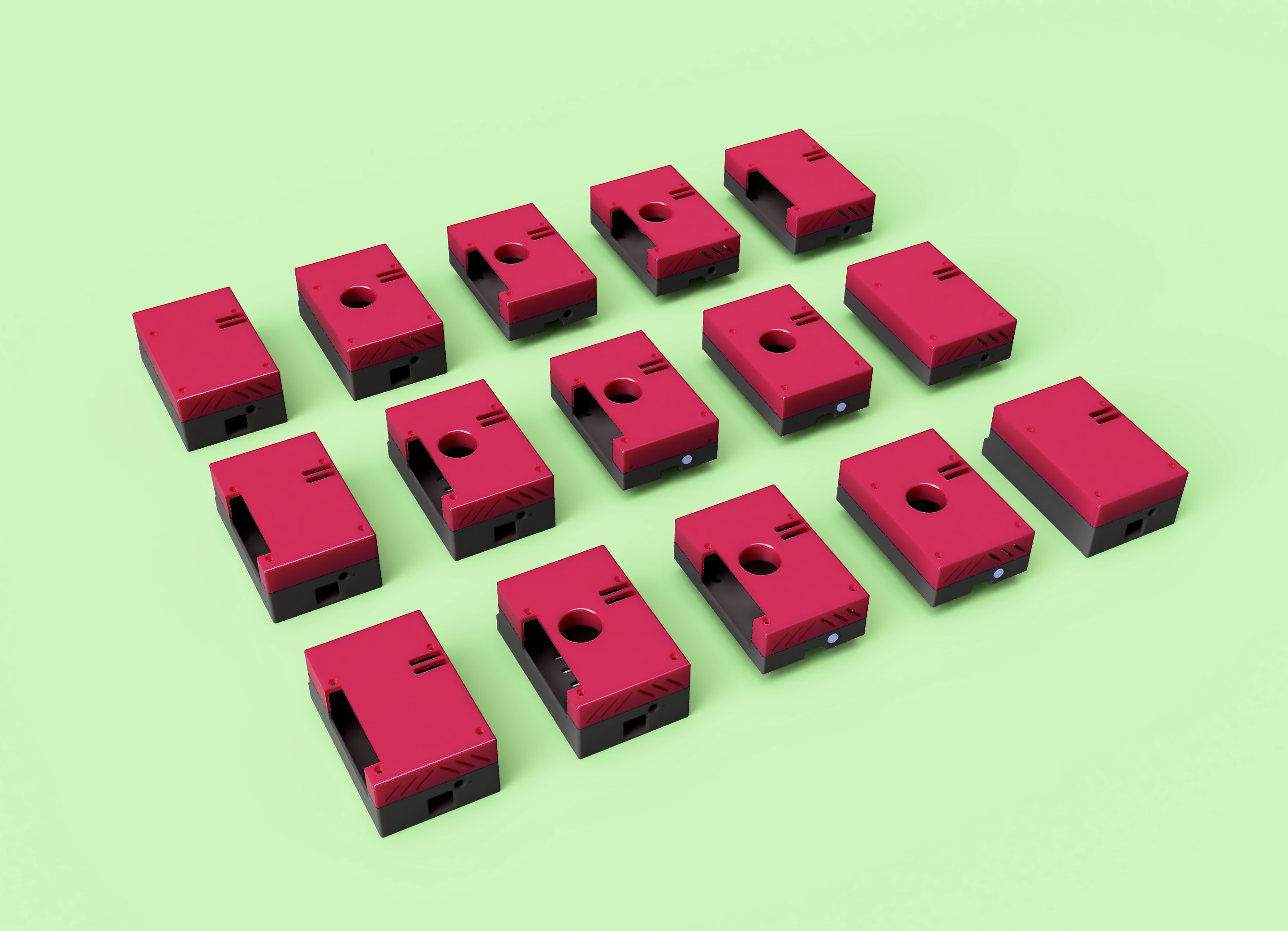

Cách tìm combo phù hợp: Phần đáy bạn cần nằm trong một trong hai thư mục, tùy thuộc vào việc bạn có dùng NVME hay không. Phần đỉnh phù hợp sẽ nằm trong một trong bốn thư mục, tùy thuộc vào combo NVME và Tản nhiệt của bạn.

Phần cứng cần có:

• 4x ốc M2.5 dài 6mm đầu dù (8x cho case NVME)
• 4x trụ giữ ốc M2.5 dài 20+6mm
• 4x đai ốc M2.5 (Không cần cho case NVME hoặc trụ in 3D)

Có trụ giữ bằng nhựa in 3D nếu khó kiếm trụ kim loại. Dùng 8 con vít tự tapping với loại trụ này, không cần ốc hay đai ốc.

Mình in case này bằng ABS nhưng dùng PLA hay PETG cũng được, gió xung quanh Pi không nóng lên đáng kể.

Chúc bạn in vui vẻ, đừng quên like và chia sẻ thành phẩm nha!

Nếu bạn thích thiết kế của mình, muốn mình thiết kế cho phần cứng mới, hay chỉ đơn giản là muốn nạp thêm cà phê cho mình thì có thể ủng hộ tại đây:

https://www.buymeacoffee.com/therealtiramisu

CẬP NHẬT 5 Tháng 2, 2024:

Mình đã thêm tùy chọn cho đế Pimoroni NVME. Sau nhiều lần chỉnh sửa, tiếc là cái này cần phần đỉnh mới. _pi5_case_vented_topNVME.stl _pi5_case_bottomNVME.stl

CẬP NHẬT 19 Tháng 11, 2023:

Theo yêu cầu, mình đã thêm một số trụ giữ bằng nhựa để dùng với vít tự tapping. In 4 cái và dùng với các phần vỏ case có sẵn.

_pi5_case_plasticstandoff.stl

CẬP NHẬT 9 Tháng 11, 2023:

Thêm các phiên bản nắp trên có khe tản nhiệt, cho cả model có và không có GPIO. Nếu bạn đã in case rồi thì chỉ cần in lại phần đỉnh thôi. Phiên bản cho GPIO thì không cần khe tản nhiệt.

_pi5_case_vented_topnoGPIO.stl

_pi5_case_ventedtop.stl_

CẬP NHẬT 8 Tháng 11, 2023:

Thêm tùy chọn không có khe cắm GPIO

_pi5_case_topnogpio.stl

_pi5_case_bottomnogpio.stl

CẬP NHẬT 31 Tháng 10, 2023:

Dời đường dẫn khí nạp để khớp hơn với vị trí quạt. Chỉ có _pi5_casetop.stl thay đổi.
