Ống Ép Tuýp Chắc Chắn - Nhiều Kích Cỡ

Lấy cảm hứng từ sns13s toothpaste tube squeezer trên Thingiverse, tôi đã tạo ra phiên bản ống ép tuýp của riêng mình, nó chắc chắn hơn và dễ in hơn. Tôi thích cái khóa cố định của thiết kế sns13s (tốt hơn và đáng tin cậy hơn nhiều so với thiết kế bánh răng in), nhưng khóa hình bánh răng lại yêu cầu in thẳng đứng, điều này làm giảm độ ổn định và tôi đã làm gãy vài cái trục sau một thời gian.

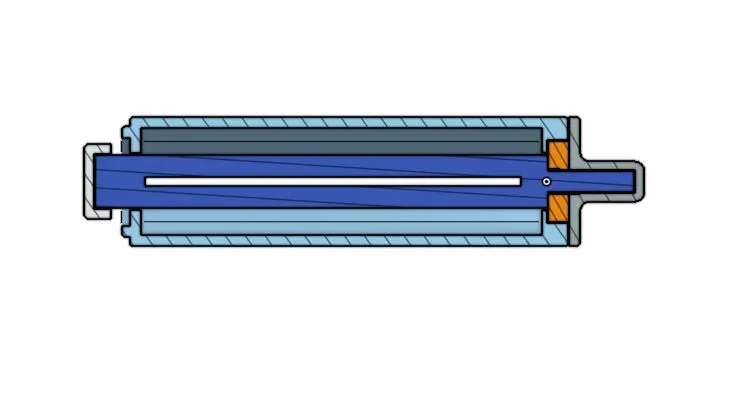

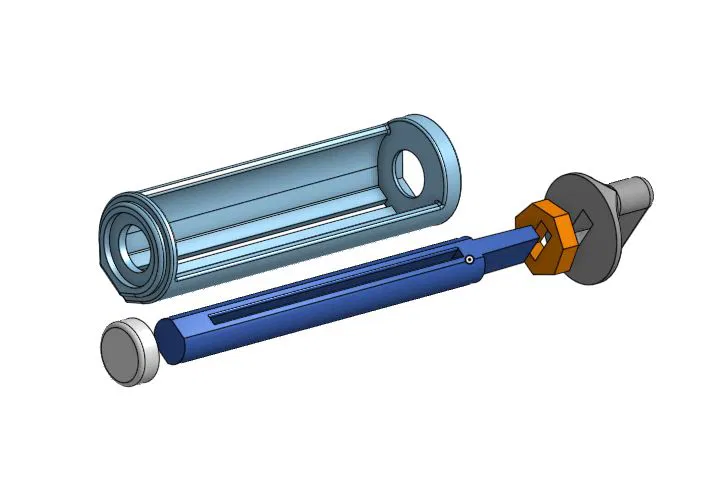

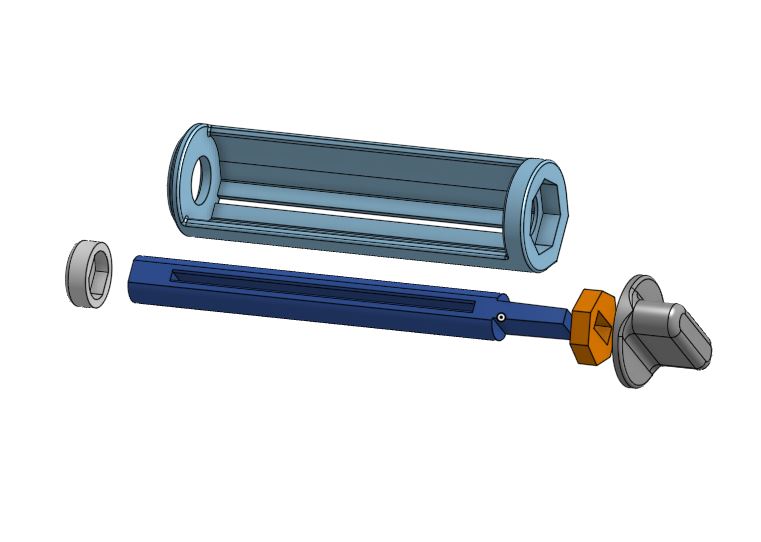

Tôi quyết định sử dụng một đa giác đơn giản làm khóa và chọn hình thất giác (có nhiều tùy chọn khóa hơn hình lục giác, nhưng vẫn có thể in mà không cần hỗ trợ không giống như hình bát giác) và làm dẹt trục một chút để có thể in phẳng. Và để tránh hỗ trợ, tôi đã cắt trục, khóa và tay cầm thành ba phần. Bây giờ nó có thể in dễ dàng, chắc chắn và có thể lắp ráp bằng cách chỉ cần ghép các bộ phận lại với nhau. Tôi không cần keo (ít nhất là keo tùy chọn).

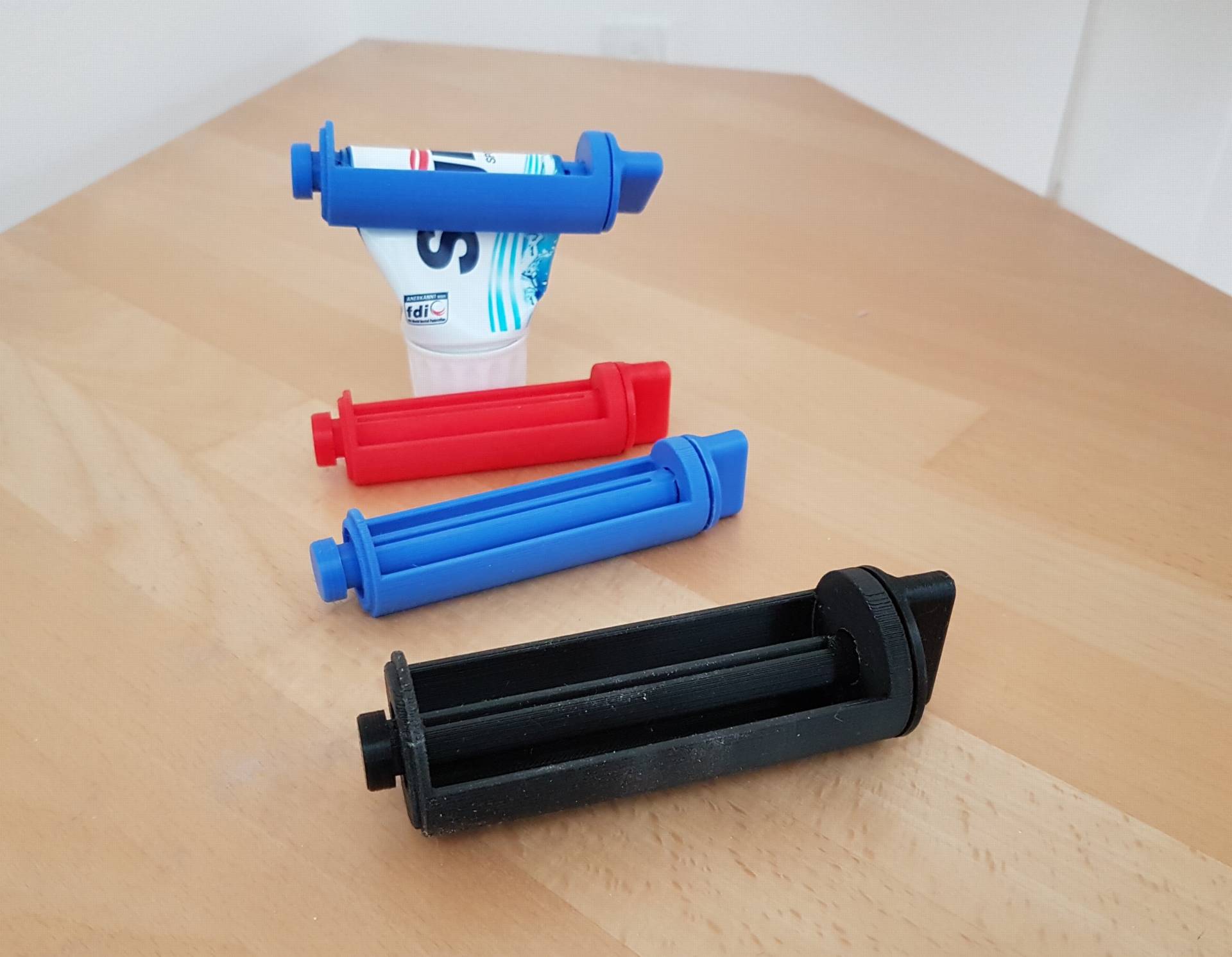

Tôi cung cấp nhiều kích cỡ khác nhau, được phân loại theo chiều dài của khe hở (= chiều rộng của đầu tuýp) và đường kính tối đa của cuộn tuýp. Khe hở là 1.8mm cho tất cả các mẫu và trục luôn dày 10mm. Nghĩa là, nắp cuối có cùng kích thước cho tất cả các mẫu, trục tỷ lệ với chiều dài khe hở và tay cầm cùng khóa tỷ lệ với đường kính. Thân máy dĩ nhiên sẽ tỷ lệ với cả hai.

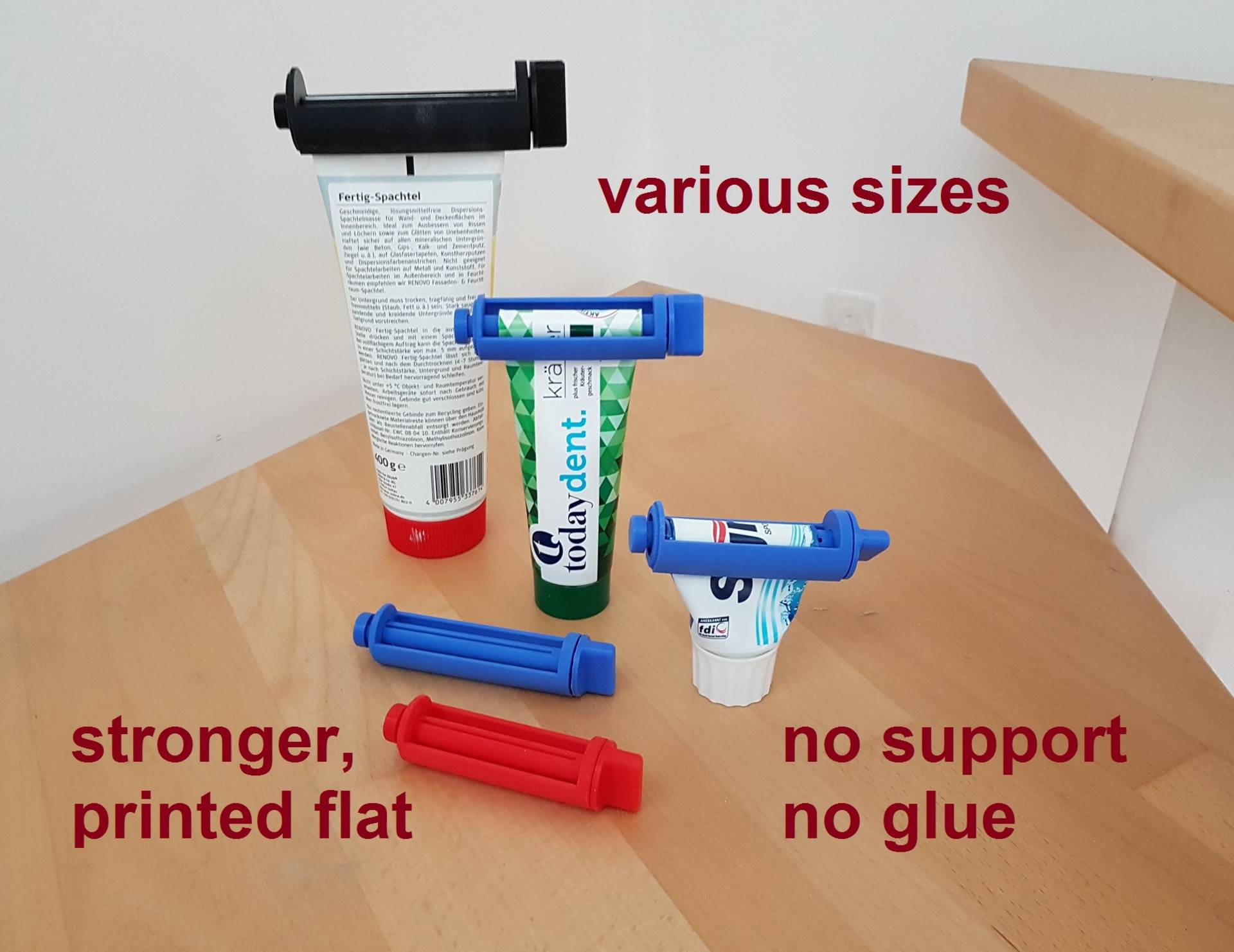

Đối với một tuýp kem đánh răng nhỏ, kích thước 55x20 là đủ, nhưng với kích thước 58x22, bạn có thể sẽ cảm thấy thoải mái hơn cho các tuýp kem đánh răng có kích thước tiêu chuẩn. Và đối với các loại tuýp khác (sơn hoặc ví dụ trong ảnh là keo trám khe (Fertigspachtel) thì cần 80x30 (ảnh) hoặc thậm chí 85x30.

Nếu bạn cần kích thước khác, vui lòng cho tôi biết trong phần bình luận.

Các kích cỡ khác nhau luôn có sẵn dưới dạng một bộ (có "tai chuột" để ghim phần đế trục mỏng vào khay in, có thể dễ dàng bóc ra) và dưới dạng các tệp riêng lẻ. Ví dụ: bộ 58x22 bao gồm thân-58x22, trục-58, tay cầm-22, khóa-22 và nắp cuối.

Tôi đã in khá nhiều với độ điền đầy (infill) chỉ 20%. Nếu vẫn lo ngại trục có thể bị gãy sớm, hãy tăng độ điền đầy cho trục (ít nhất là phần giữa có khe hở) - lên đến 100% nếu bạn muốn, lượng vật liệu in thêm không thực sự quan trọng.
