Mình thiết kế cái cán dao rọc giấy này chủ yếu là để tập tành vẽ vời với thiết kế thôi. Mình xài mấy cái lưỡi dao này thường xuyên lắm, mà cũng có kha khá cái cán dao rồi, nào là in 3D với mua sẵn, nhưng mà mình nghĩ thôi thử tự thiết kế một cái xem sao.

Cái thiết kế này đã qua vài lần chỉnh sửa nội bộ về độ khít, cảm giác cầm nắm, với sự tiện dụng, và mình nghĩ phiên bản này là cái mình muốn chia sẻ!

Nó hoạt động tốt với mình, tuần vừa rồi là mình cứ hay với tay lấy nó để làm hết mọi dự án làm đồ của mình.

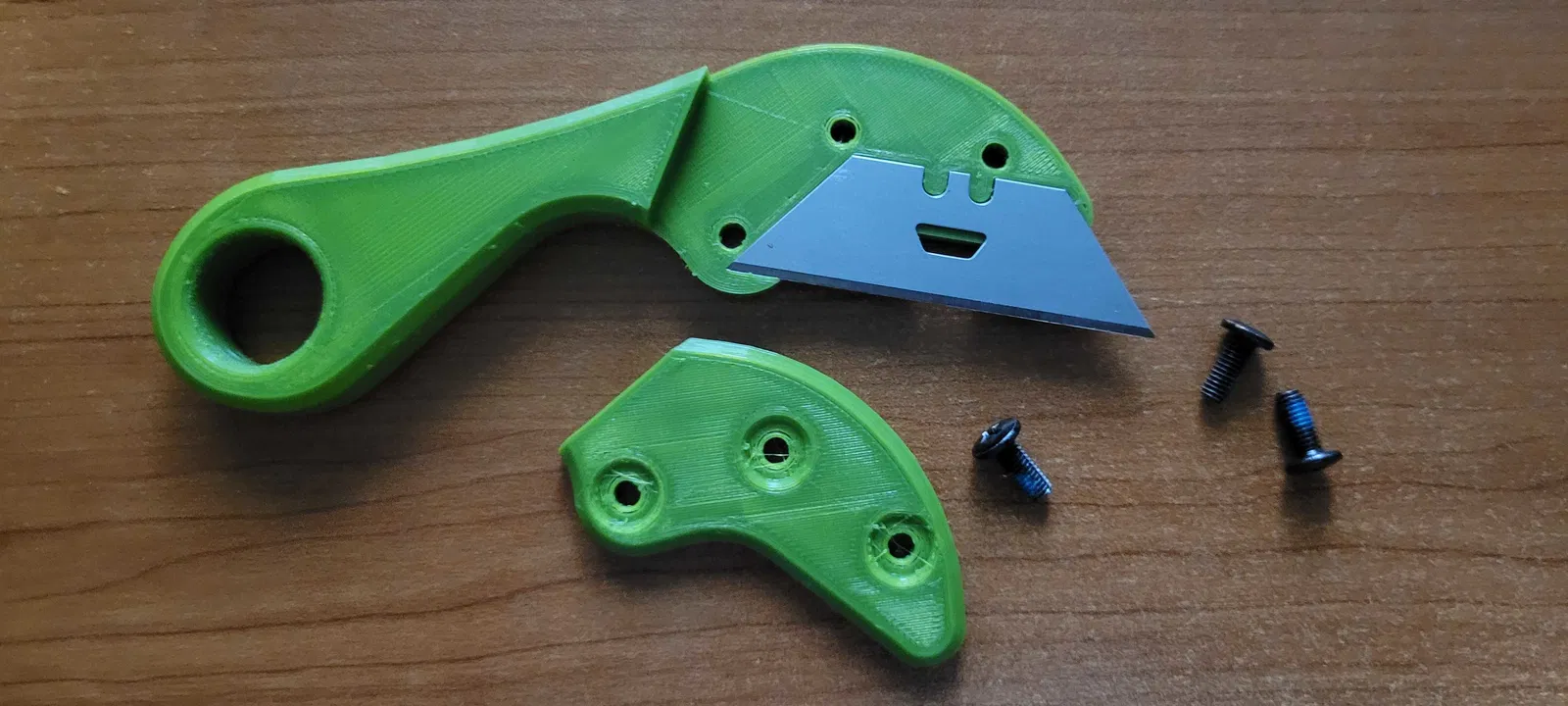

Nó có cái cán dao, chỗ mà lưỡi dao rọc giấy tiêu chuẩn sẽ lắp vào, và một cái nắp che được cố định bằng 3 con ốc để tạo lực kẹp giữ lưỡi dao ở đúng vị trí. Cái này có vẻ hoạt động ổn, nhưng mà chờ xem nó dùng được bao lâu ha.

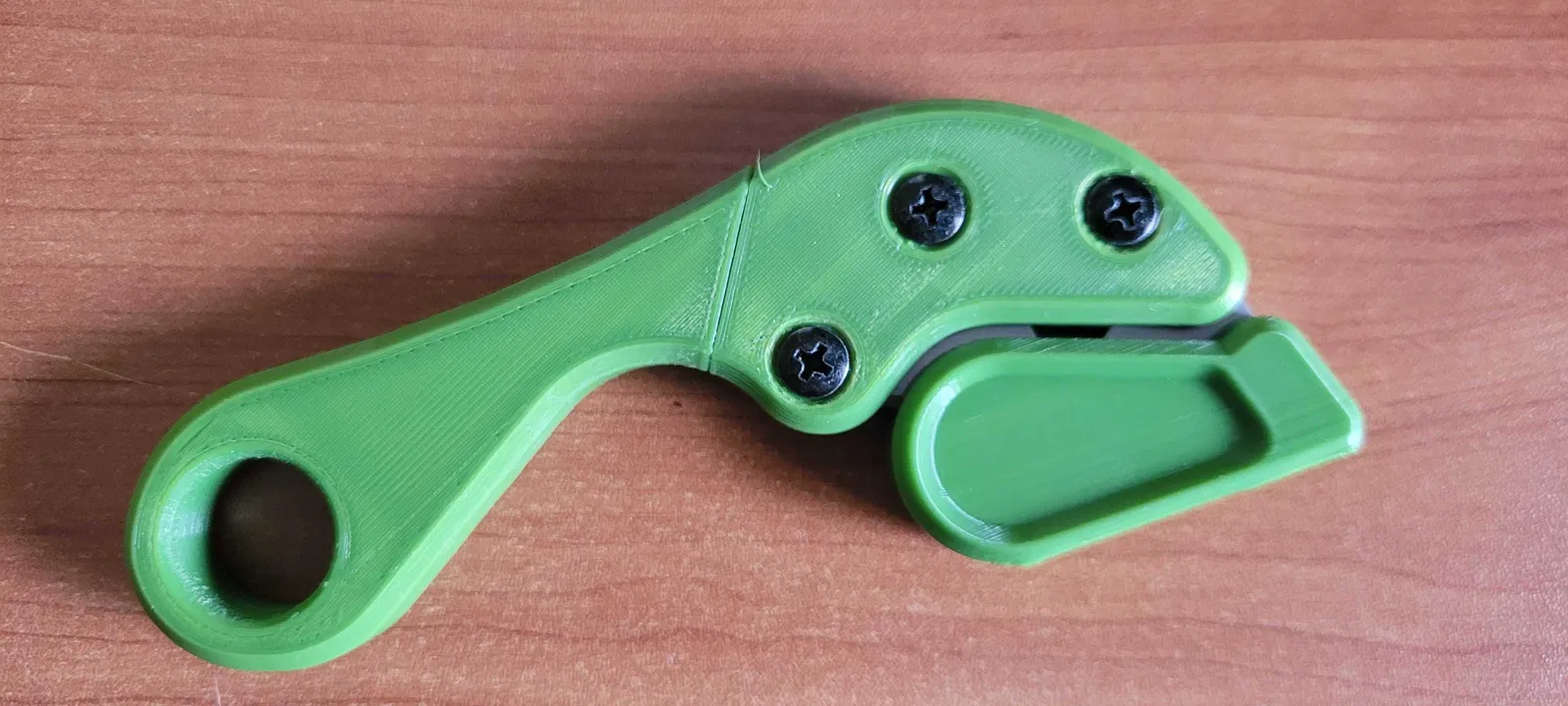

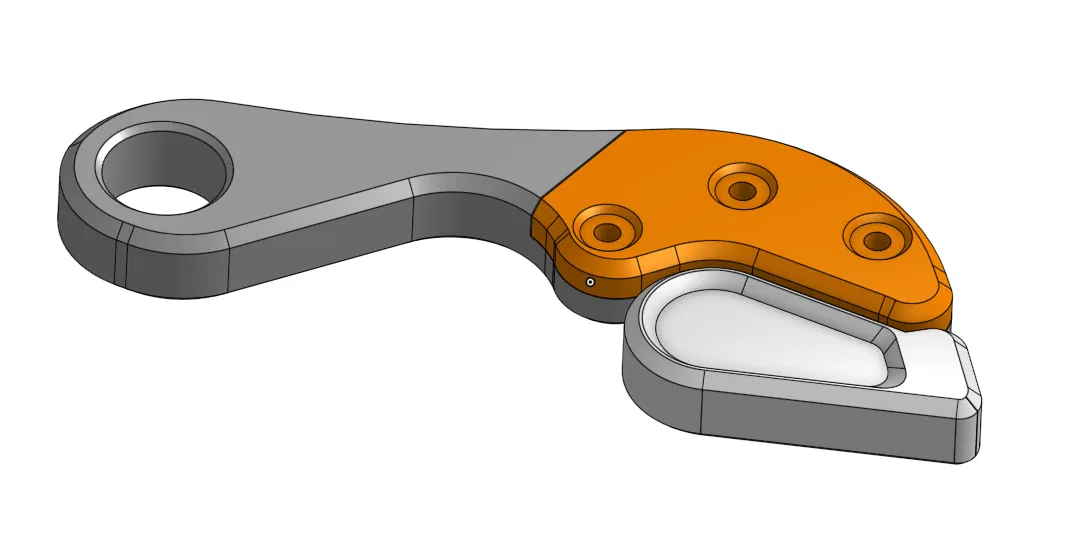

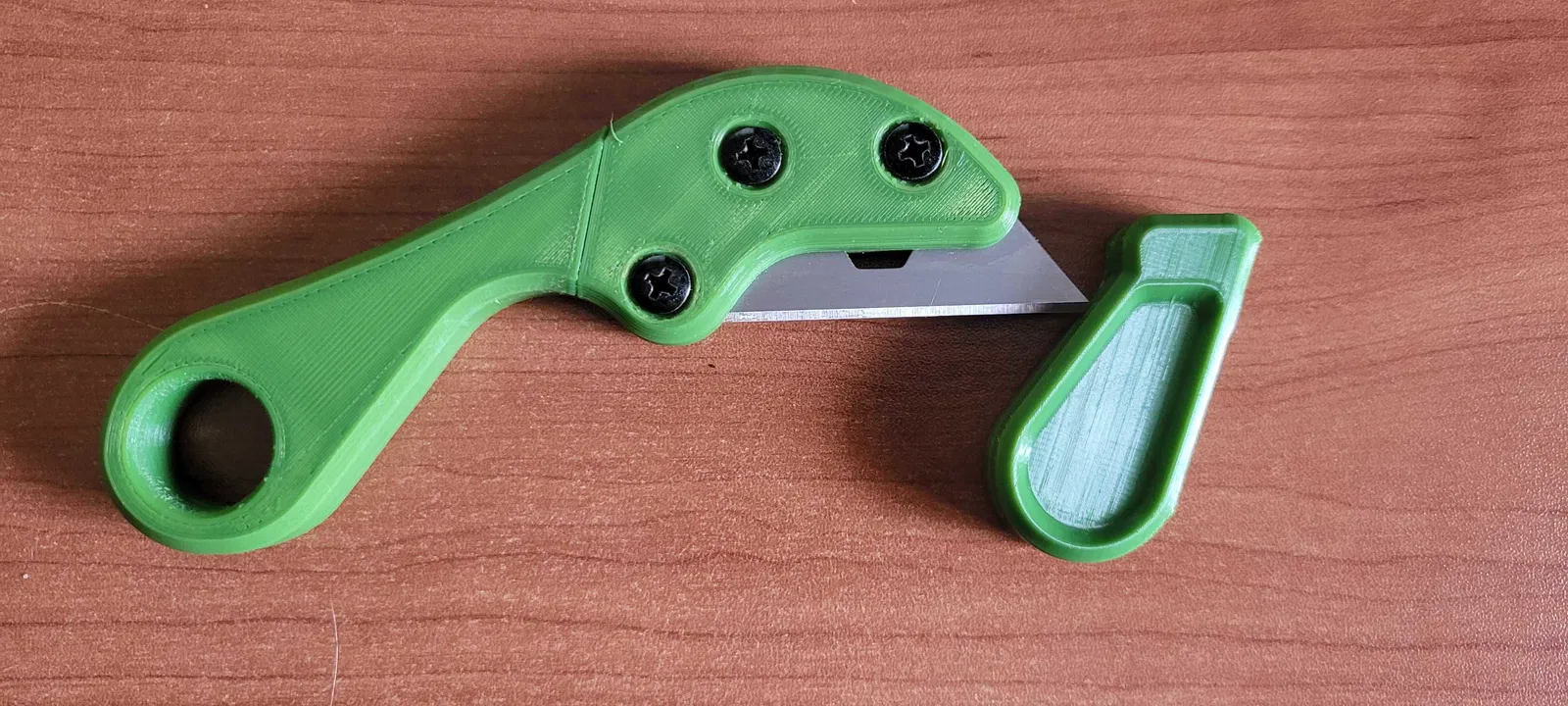

Mình còn làm một cái lỗ xuyên qua cán để treo lên tường/móc cho dễ lấy, với một cái nắp che lưỡi dao vì mình hơi hậu đậu chút. Tất cả đều được thiết kế trên Onshape, cái mà mình đang làm quen dần.

Chi tiết in ấn

Mình in cái này với 3 lớp vỏ, 25% lưới tổ ong thích ứng (adaptive cubic infill), và không cần hỗ trợ. Trông nó đủ chắc chắn cho việc sử dụng hàng ngày rồi, nhưng mà bạn có thể muốn tăng thông số này lên nếu cảm thấy muốn nó nặng tay hơn, hoặc chắc chắn hơn nói chung.

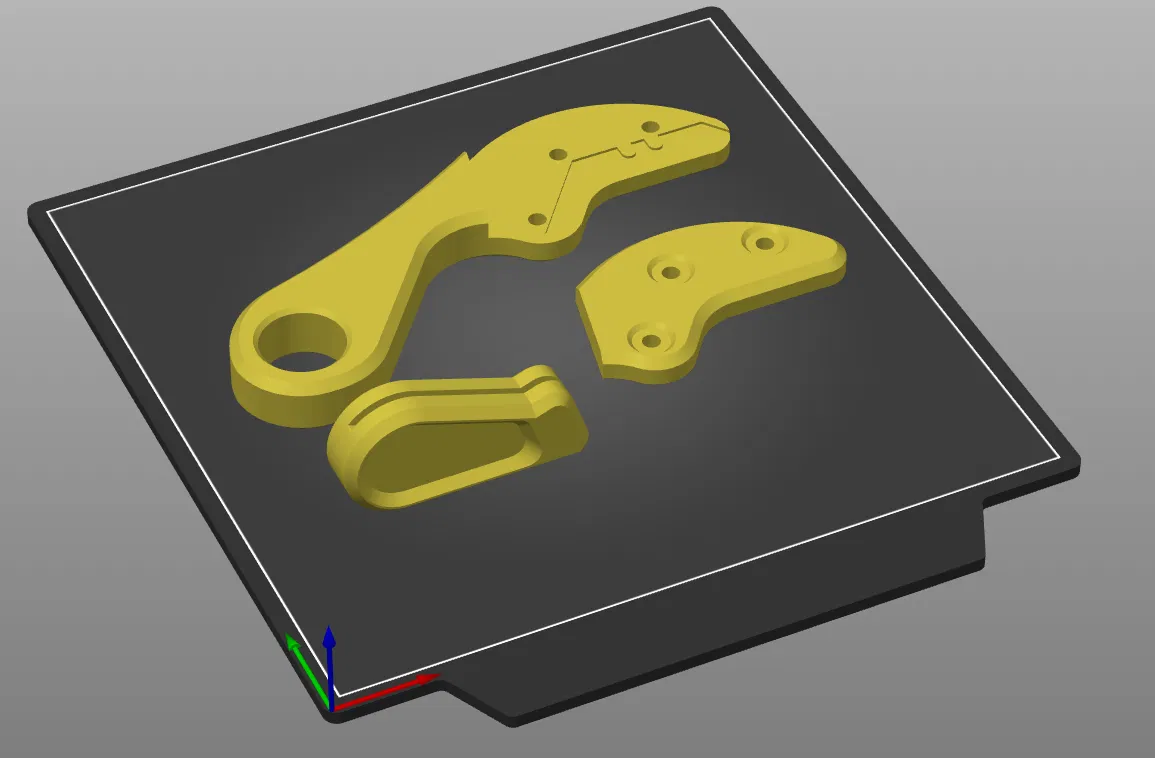

Cả cái cán với giá treo đều ở đúng hướng để cắt lớp (slicing), nhưng mà cái nắp che lưỡi dao thì nên xoay 90 độ theo trục X, và đặt lên mặt phẳng đáy để in mà không cần hỗ trợ. Mình có kèm theo ảnh chụp màn hình cách mình căn chỉnh nó để cắt lớp.

Thiết kế sử dụng vát 45 độ để các cạnh có thể in được mà không cần hỗ trợ, nên miễn là bạn giữ đúng các hướng này, hầu hết các máy in đều có thể in sạch sẽ.

Lắp ráp

Bạn sẽ cần: Ốc/vít M4 dài 10mm (3 con để cố định giá treo vào cán dao)

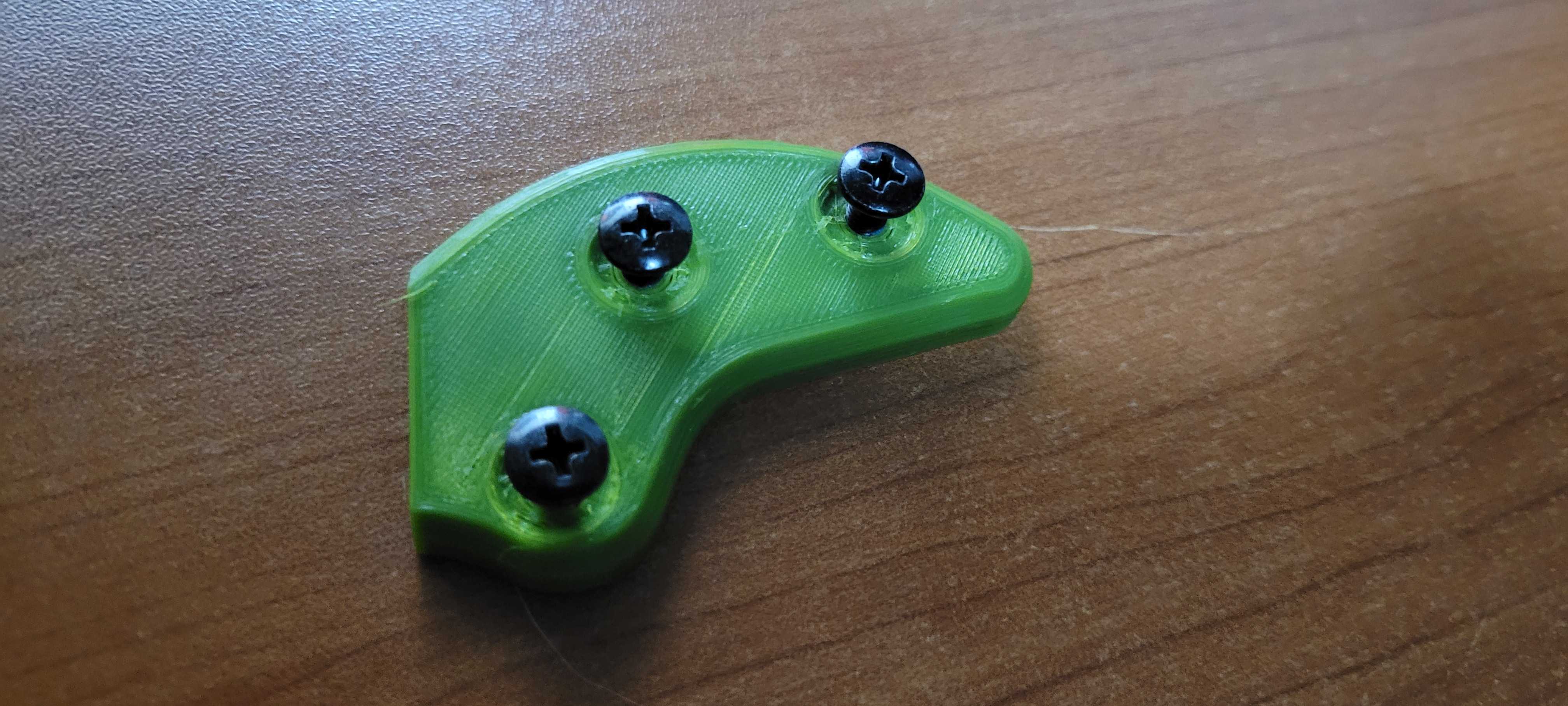

Mình thiết kế cái giá treo để cố định vào cán dao bằng mấy con ốc này và chúng sẽ tự ăn ren khi bạn vặn chúng vào các bộ phận. (Xem chi tiết về độ khít).

Cái nắp che có khoảng hở 8mm cho đầu ốc/vít nằm gọn trong dao. Tổng chiều rộng của cán dao sẽ còn khoảng 1mm không gian ở phía bên kia của dao, nghĩa là không có ren nào bị lòi ra khi dùng ốc 10mm.

Các lỗ này xuyên suốt thiết kế, nên bạn có thể thay đổi tùy ý.

Độ khít (Tolerances)

Mình thiết kế cái này để in trên máy Ender 2 Pro của mình, cái máy này khá ổn định, nhưng nó vẫn là một thành viên mới trong đội máy in của mình, nên có thể nó sẽ không hoàn hảo trên máy của bạn. Mình có kèm theo file STEP để bạn có thể tùy chỉnh lại theo ý mình để đạt được độ khít phù hợp.

Nói vậy chứ, nó chắc cũng hoạt động ổn với hầu hết mọi người. Mình in với độ rộng đường in là 0.4mm, nên bạn lưu ý nhé.

• Lỗ M4: 3.9mm (Tự ăn ren)
• Lưỡi dao: 0.2mm (Ở mỗi cạnh, cho phép nó khớp chặt)

Tất cả các khoảng hở khác, ví dụ như giá treo với thân dao, đều có đủ không gian để không gây vấn đề.

Kích thước lưỡi dao

Một người bạn có nói rằng một số lưỡi dao có kích thước khác nhau, mà mình cứ tưởng tất cả đều tiêu chuẩn hóa rồi chứ! Nên mình nghĩ tốt nhất là chia sẻ một vài kích thước ở đây:

• Cạnh trên: 30mm
• Cạnh dưới (sắc): 60mm
• Chiều cao: 18mm
• Độ dày: 0.64

Đây là những giá trị gần đúng, thiết kế có một vài khoảng hở ở đây, nhưng mình tin rằng lưỡi dao Stanley có thể sẽ ngắn hơn 60mm được đề cập, nên kết quả của bạn có thể khác. Lưỡi dao của mình là lưỡi dao thông thường, không có thương hiệu cụ thể nào và chúng lắp rất vừa.

Chi tiết in

• Máy: Ender 2 Pro (Nhưng không quan trọng lắm)
• Chiều cao lớp: 0.16mm
• Hỗ trợ: Không
• Brim: Không
• Đầu phun: 0.4mm

Lưu ý: Mình có thể sửa đổi thiết kế dựa trên phản hồi, nhưng một lần nữa, file STEP đã được đính kèm, nên cứ tự nhiên làm đi! Một vài người bạn của mình đang in cái này, và mình có thể tạo thêm các bản chỉnh sửa độ khít dựa trên phản hồi của họ (và của bạn nữa!).
