Bản Hướng Dẫn Mài Mũi Khoan 118° Có Thước Đo

Bản hướng dẫn mài mũi khoan 118° này bạn có thể mua bằng kim loại với giá khoảng £6, nhưng nếu bạn muốn in ra thì hãy thử cái này xem! Chỉ tốn khoảng 5 xu thôi :o)

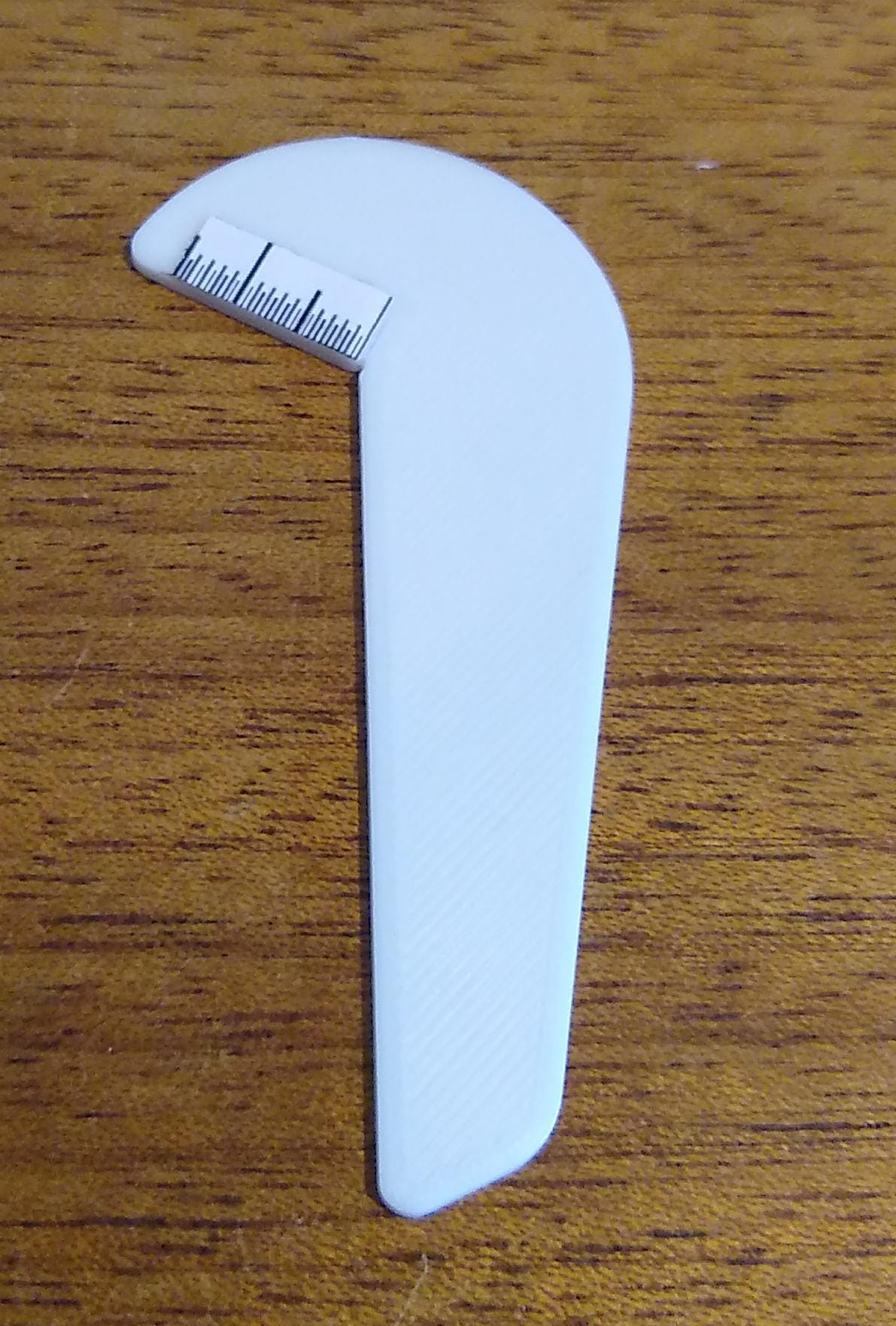

Thước đo chia vạch trên bản in thực ra không quá quan trọng đâu, vì cái cốt yếu là đỉnh mũi khoan phải cách đều hai bên. Cái của mình là mình chỉnh sửa từ trang printable-ruler.net bằng cách thêm các vạch nửa milimét trong phần mềm chỉnh sửa ảnh, rồi in ra giấy dán lên bản in hướng dẫn. Thế là các vạch mm cũng chuẩn, nhưng rồi mình nhận ra là cũng không cần thiết lắm, hahaha, bạn cứ in ra cái gì có các vạch nhỏ đều đều mà bạn có thể đếm được để so sánh hai bên mũi khoan là được. Cố gắng đưa mấy cái vạch đó vào bản in 3D thì cũng vô ích thôi vì nó quá nhỏ để nhìn rõ.

Mình dùng nhựa PLA+ với lớp in dày 0.2mm và đầu phun 0.4mm, dùng cài đặt thông thường là được rồi, không cần infill hay support gì hết.

Có một cái rãnh mờ trên bề mặt trên và một ít chữ, thực ra là số 0 và một mũi tên, ban đầu được thiết kế để đánh dấu vạch số 0 chính xác cho thước đo, với cạnh (bên trái) của rãnh có mũi tên là vạch 0 tuyệt đối, nhưng nó không hiện lên rõ lắm và một lần nữa, cái này thực ra cũng không quan trọng vì tất cả những gì bạn cần là đo tương đối thôi.

Hy vọng nó sẽ hữu ích cho ai đó! Mình thiết kế cái này để giúp mình sửa mấy mũi khoan cũ mèm của mình, giờ thì chúng lại sắc bén ngon lành rồi!
