Ngăn kéo đựng phụ tùng xếp chồng module

Thiết kế này là của Brooks Talley, tôi tìm thấy trên OnShape.com. Tôi không biết làm sao anh ấy làm được trên nền tảng đó, nhưng tôi cũng đủ liều để mày mò và chỉnh sửa các biến số (chủ yếu là để giảm hao tốn vật liệu - thành tường lúc đầu quá dày so với nhu cầu của tôi) và tùy chỉnh một vài ngăn kéo. Bản tùy chỉnh của tôi, bao gồm cả những chỉnh sửa đó, có thể xem tại đây.

Những gì tôi tải lên:

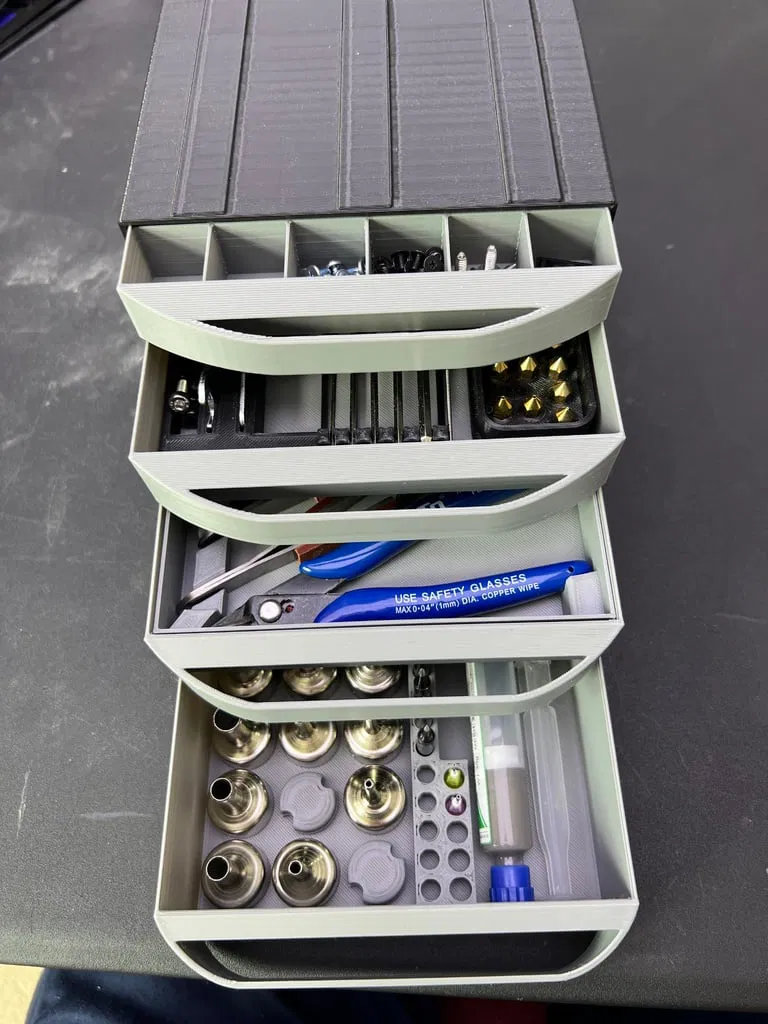

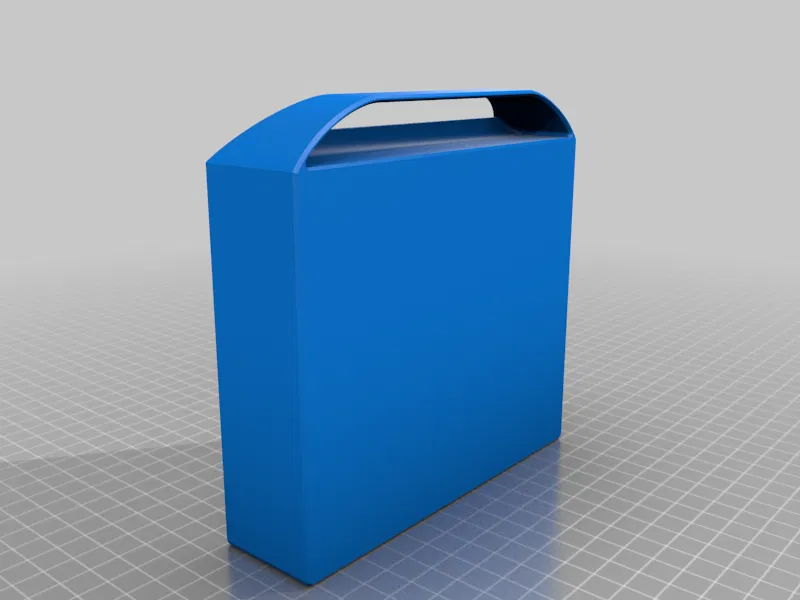

• MedDrawerHolder - Khung chứa với các khe cho 4 ngăn kéo

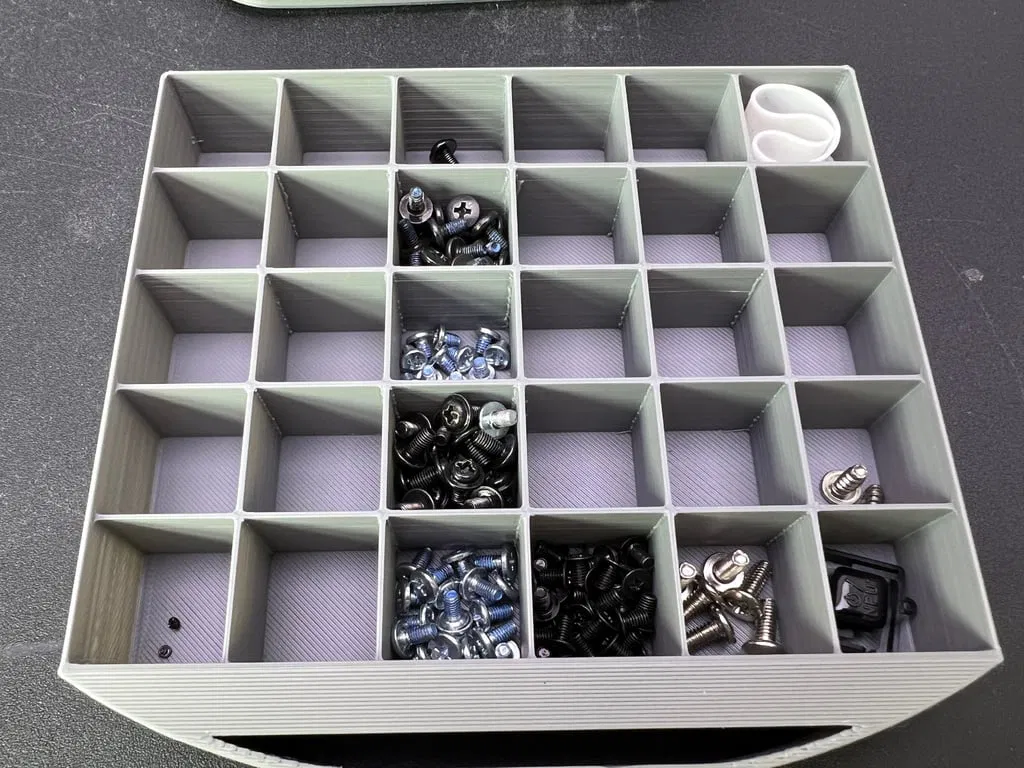

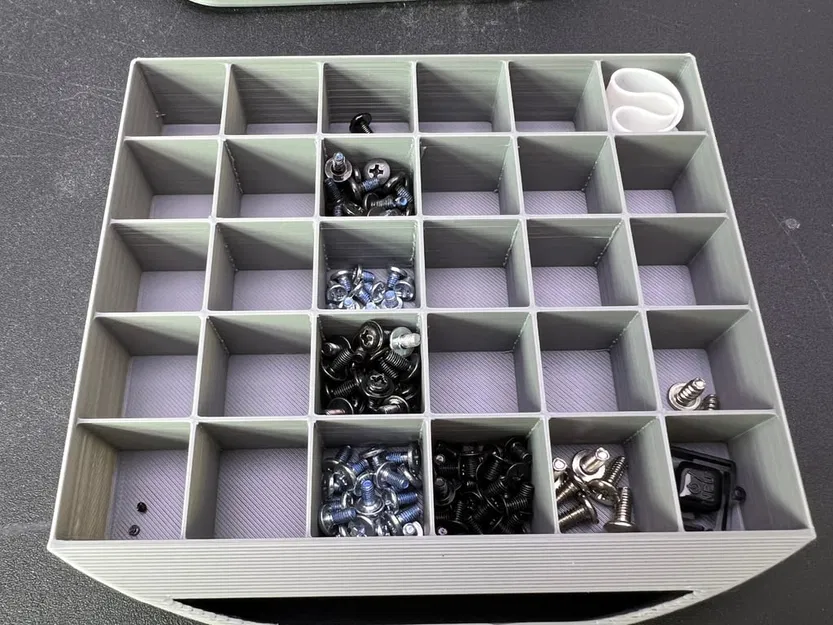

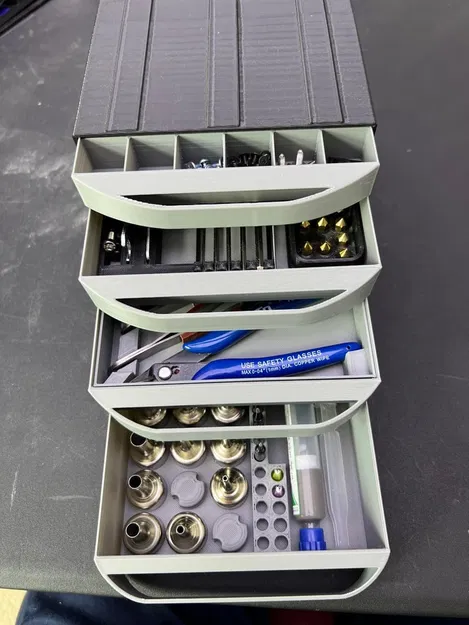

• MedDrawer1-StdDiv - Ngăn kéo trên cùng là ngăn với các vách chia mặc định của Brooks Talley. Thích hợp để đựng ốc vít và các bộ phận nhỏ.

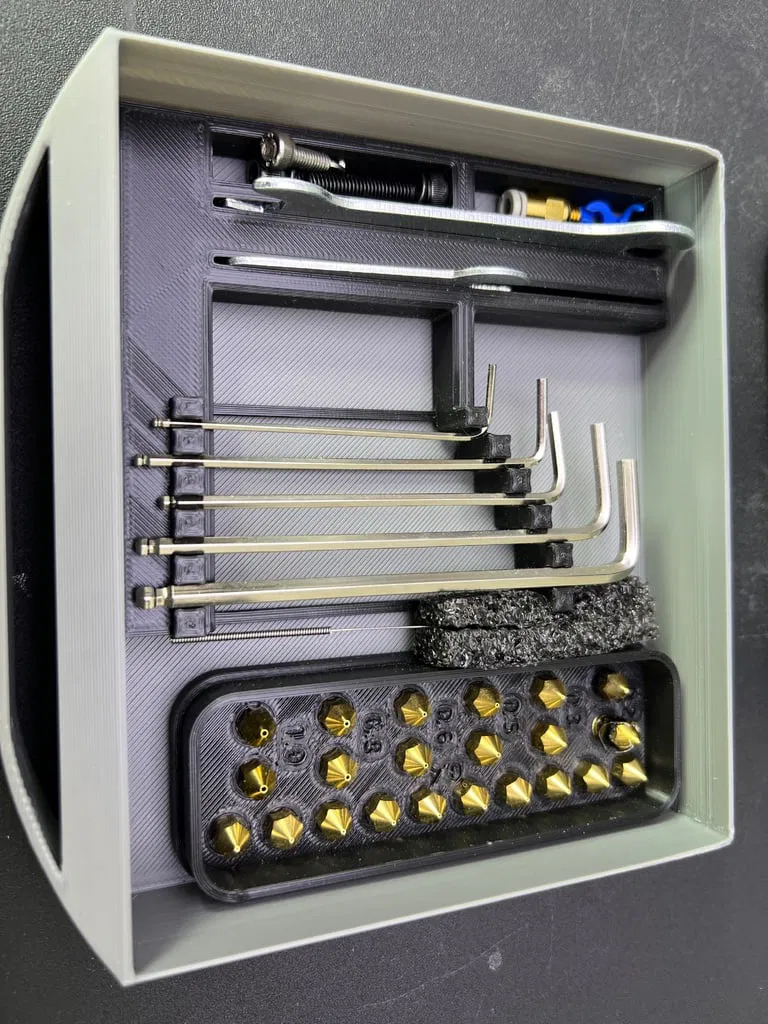

• MedDrawer2-NoDiv - Ngăn kéo thứ hai không có vách chia. Tôi đặt vào đó hai thứ:
  • BộInsert dụng cụ cho Ender 3 V2
  • Giá đỡ đầu khò này (chỉ phần đáy)

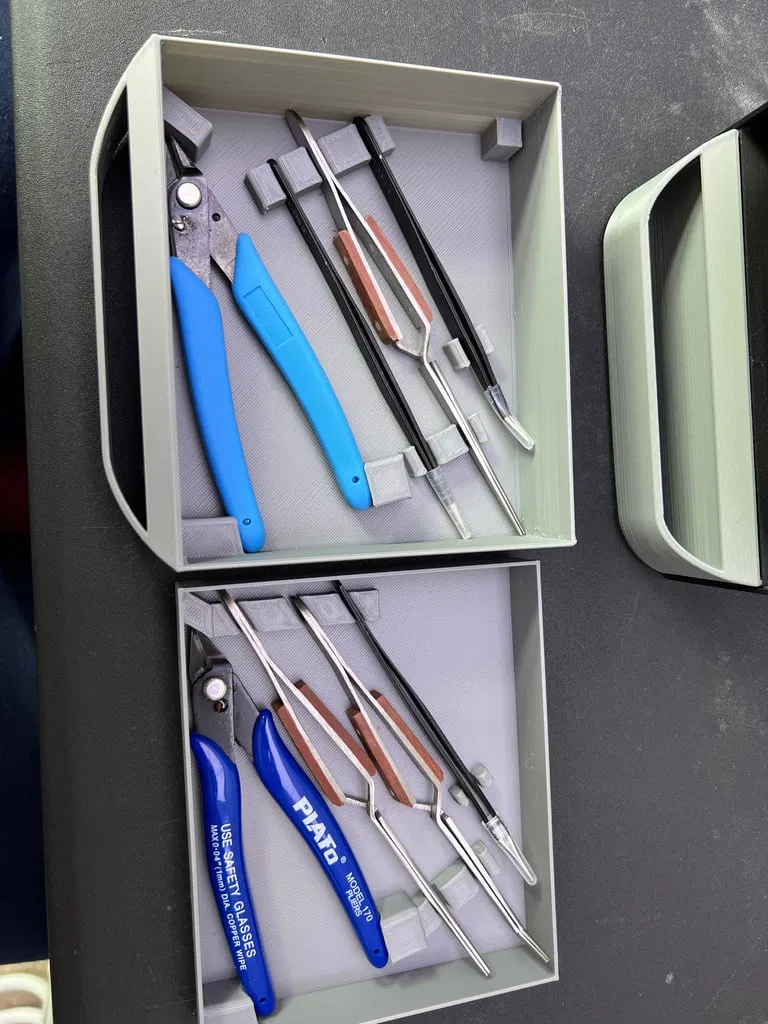

• MedDrawer3-Custom - Tùy chỉnh cho nhíp và kìm cắt, và giữ khay này
• MedDrawer3-CustomTray - Vì tôi có quá nhiều nhíp và kìm cắt. Đây là loại nhíp tôi mua, còn lại là đồ đi kèm.

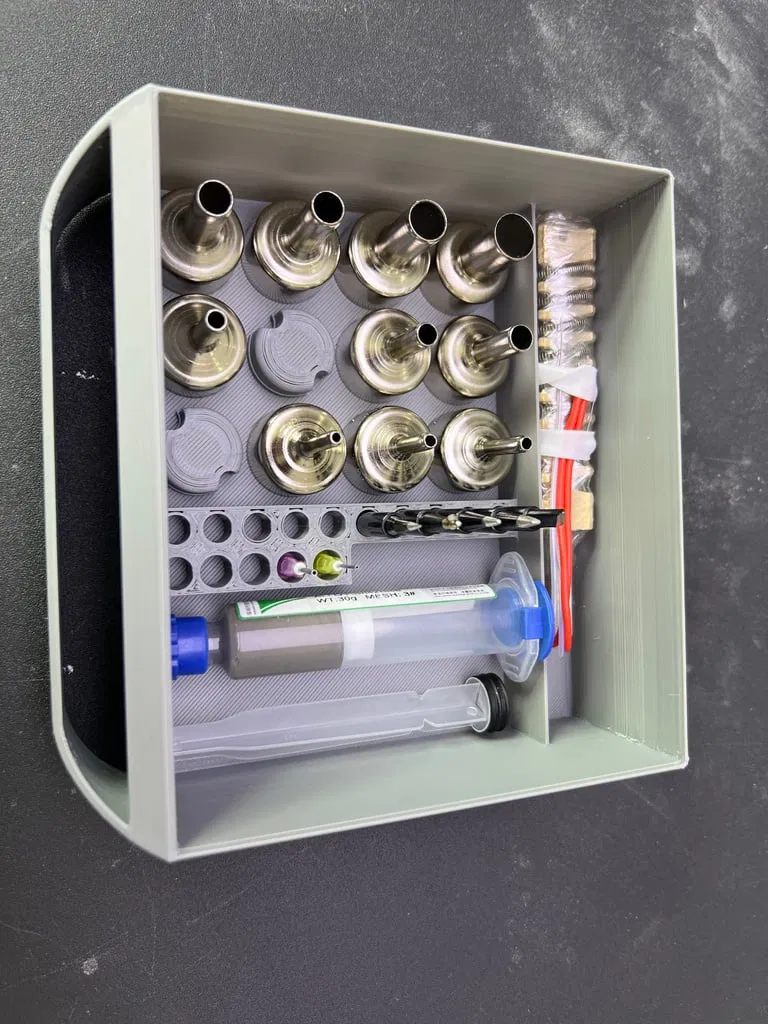

• MedDrawer4-CustomReworkStation - Dành cho các bộ phận của JCD 8898 Rework Station.

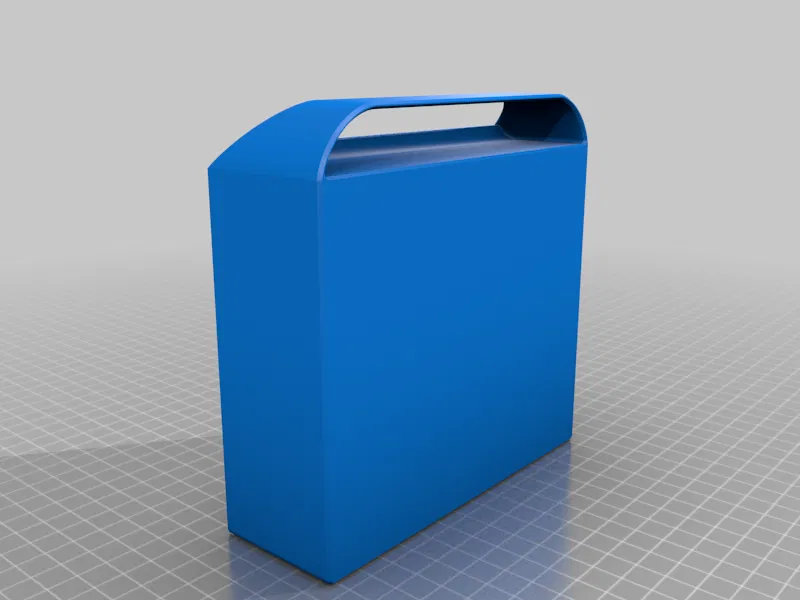

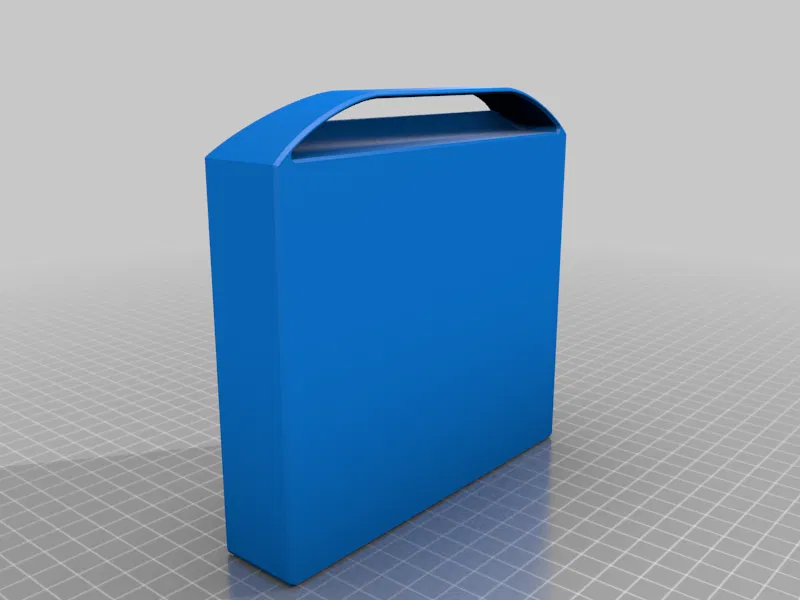

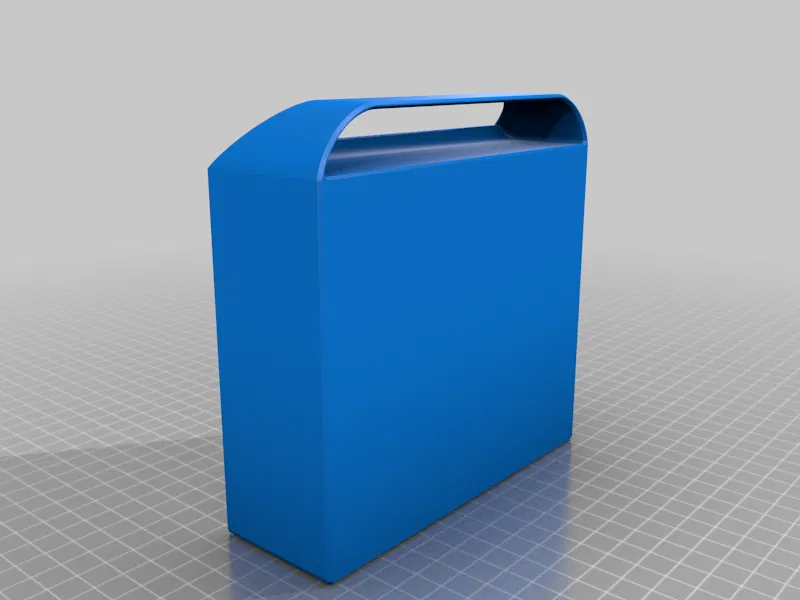

• MedDrawerN-StdDiv - Các phiên bản của mỗi ngăn kéo với vách chia tiêu chuẩn (giống ngăn kéo 1 được chụp ảnh). Số lượng vách chia dựa trên chiều cao của ngăn kéo - mã code (nhớ là không phải của tôi, Brooks Talley mới là người tạo ra nó) cố gắng làm cho mỗi phần có kích thước bằng chiều cao ngăn kéo.
• MedDrawerN-NoDiv - Các phiên bản của mỗi ngăn kéo không có vách chia (giống ngăn kéo 2 được chụp ảnh).

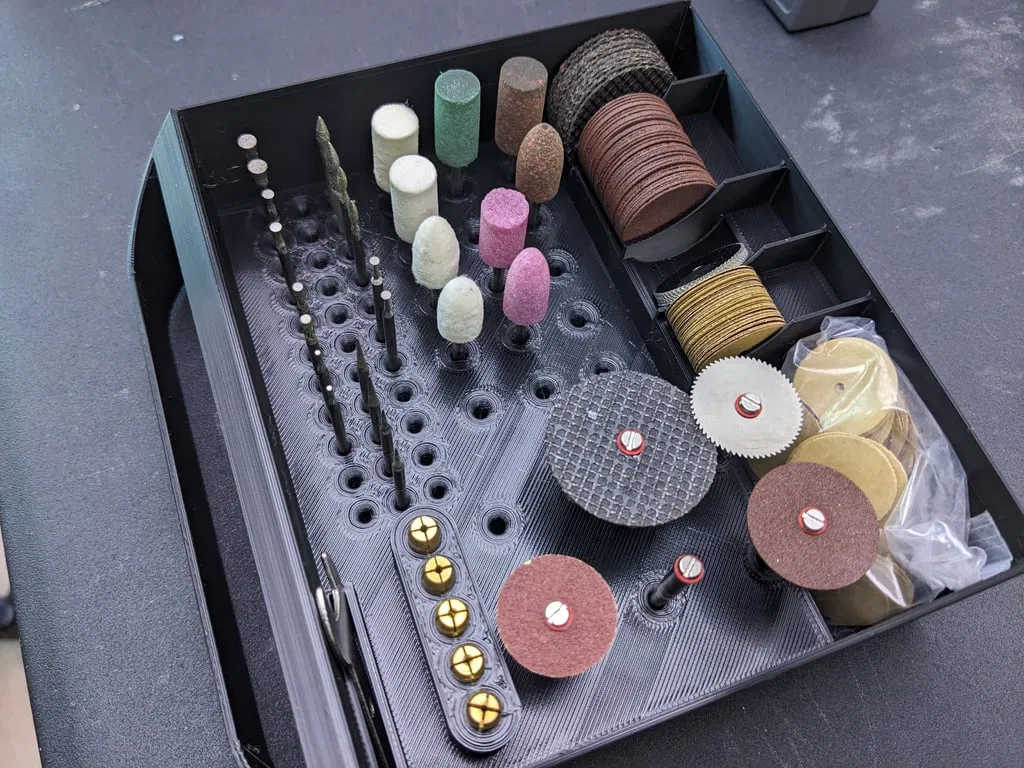

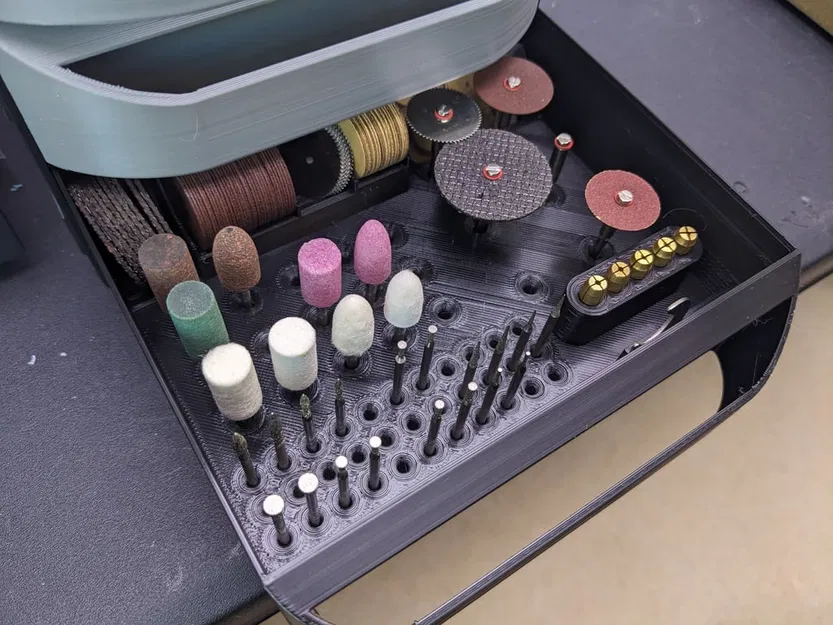

• MedDrawer4-CustomDremelTools - Thêm mới nè :-)

Cài Đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 5

Rafts:

Không

Supports:

Không

Độ phân giải:

.28mm (profile chất lượng thấp của Cura)

Infill:

15%

Filament: Kingroon PLA Đen và Xám

Ghi chú:

Xin lỗi vì các file STL bị xoay sai hướng. Có lẽ đối với mấy bạn rành nghề thì quá dễ, nhưng cứ in ngăn kéo với đáy đặt trên bàn in, còn khung chứa thì đặt mặt lưng trên bàn in nhé. Không cần supports đâu.
