Hộp Nguồn USB 5V Từ AMS 24V Cho Bambu X1C / P1P

Tui muốn gắn đèn LED cho con X1C mà hổng muốn cắm thêm ổ điện khác. Bằng cách lấy nguồn từ AMS á, tui có thể xài chung một ổ cắm thông minh cho cả dàn luôn. Xài ngon lắm!

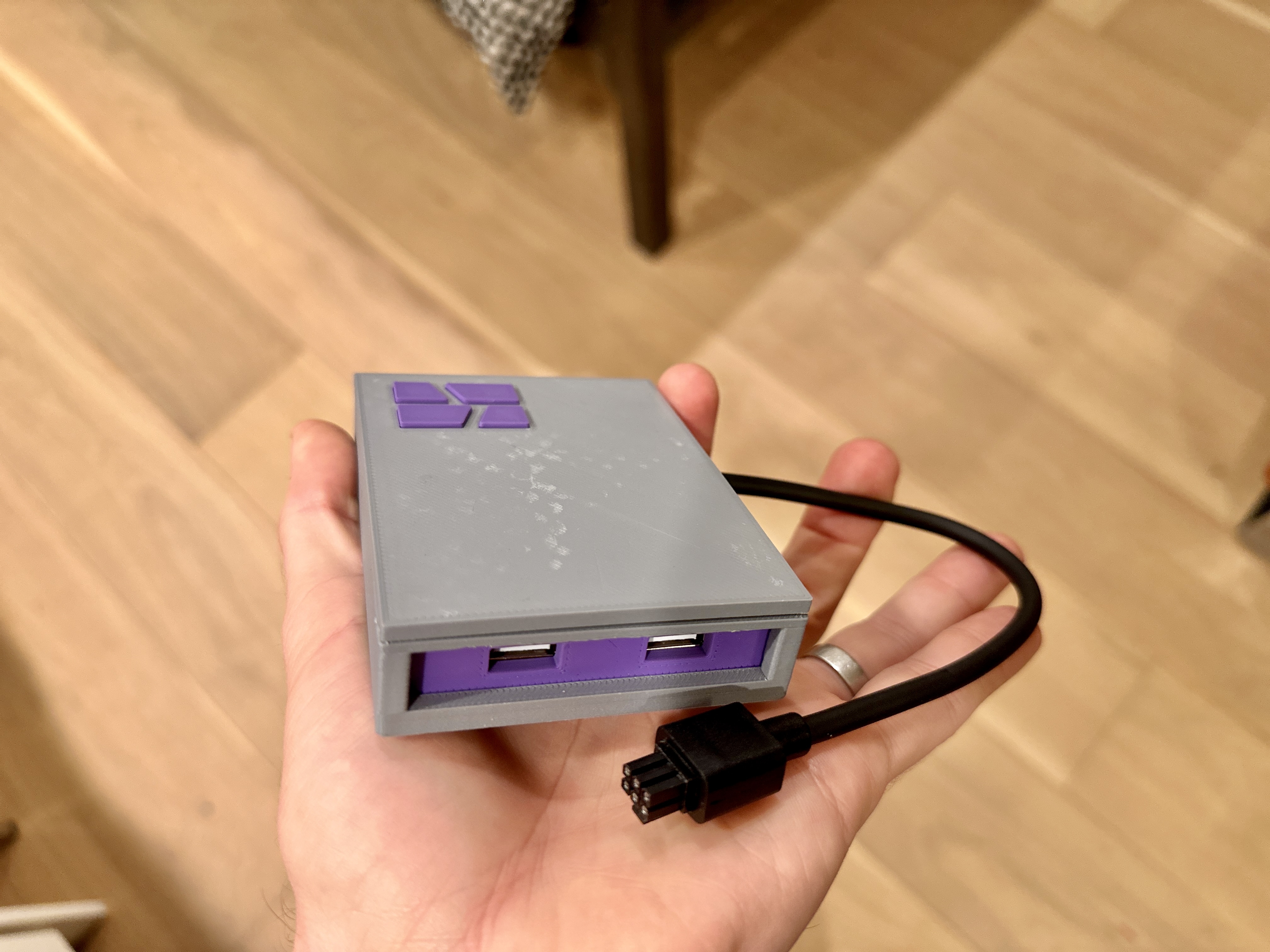

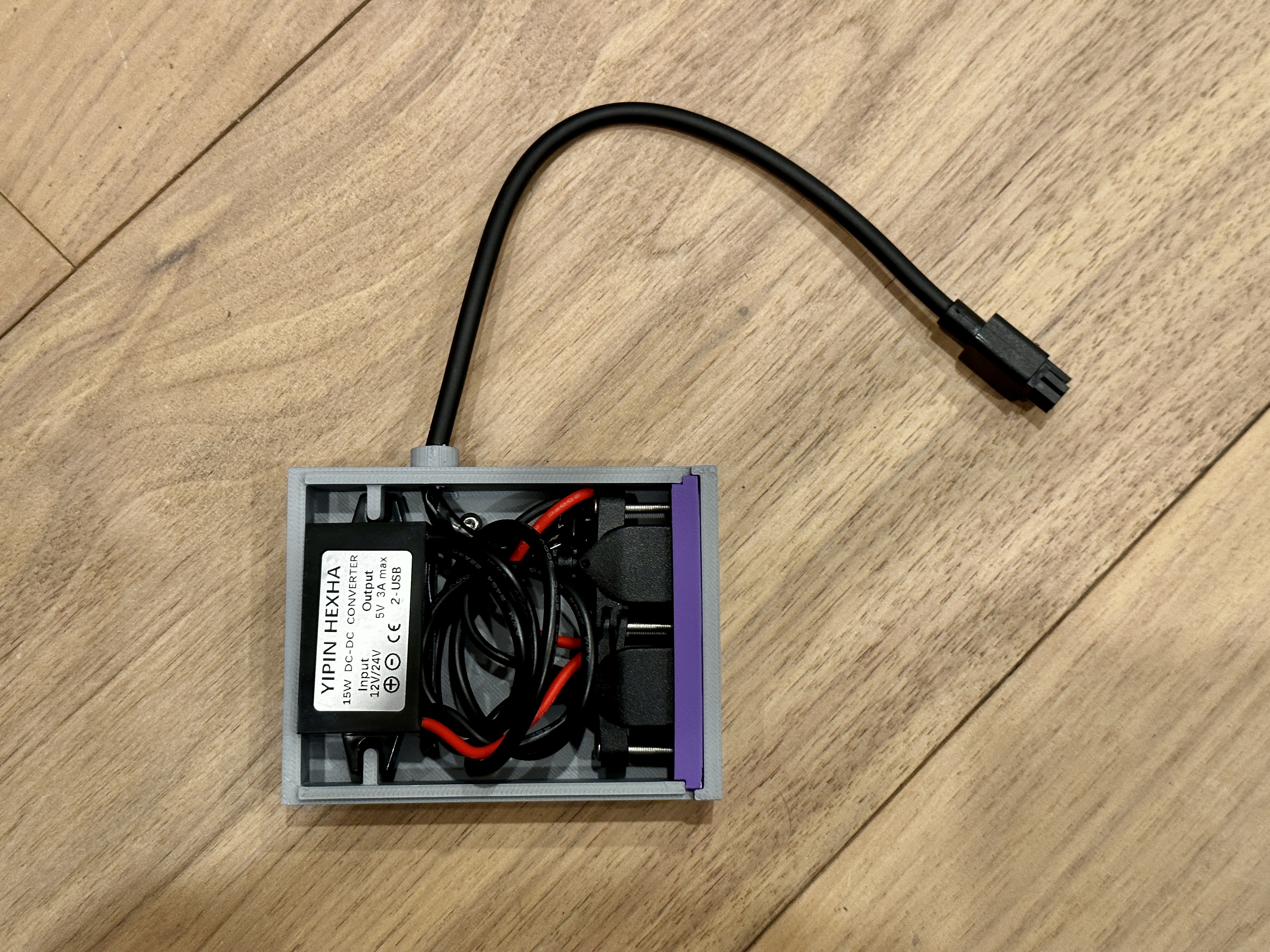

Dùng cái hộp này để gom dây phía sau máy in và lấy nguồn đèn trực tiếp từ AMS luôn nha.

Cần có:

• Dây AMS 6-pin của Bambu Lab https://us.store.bambulab.com/collections/ams-and-parts/products/bambu-bus-cable-4pin?variant=40475102937224 (Thực ra một sợi dây này cắt đôi ra được 2 cái hộp)
• Bộ chuyển đổi 24V sang 5V kiểu này nè https://www.amazon.com/gp/product/B0B24MF21J/
• Đầu nối dây, mỏ hàn, ống co nhiệt, v.v (Tui xài cái này https://www.amazon.com/gp/product/B073RMRCC3/ )
• 3 con ốc M3 x 20mm để gắn mấy cái cổng USB vô hộp (Tui xài cái này https://www.amazon.com/gp/product/B07W4CW91J/ )
• 1 con ốc M3 x 8mm để bắt cái hộp lên mặt sau của con X1C (thay cho ốc M3 x 4mm) (Có trong bộ kit trên)

Cách lắp ráp:

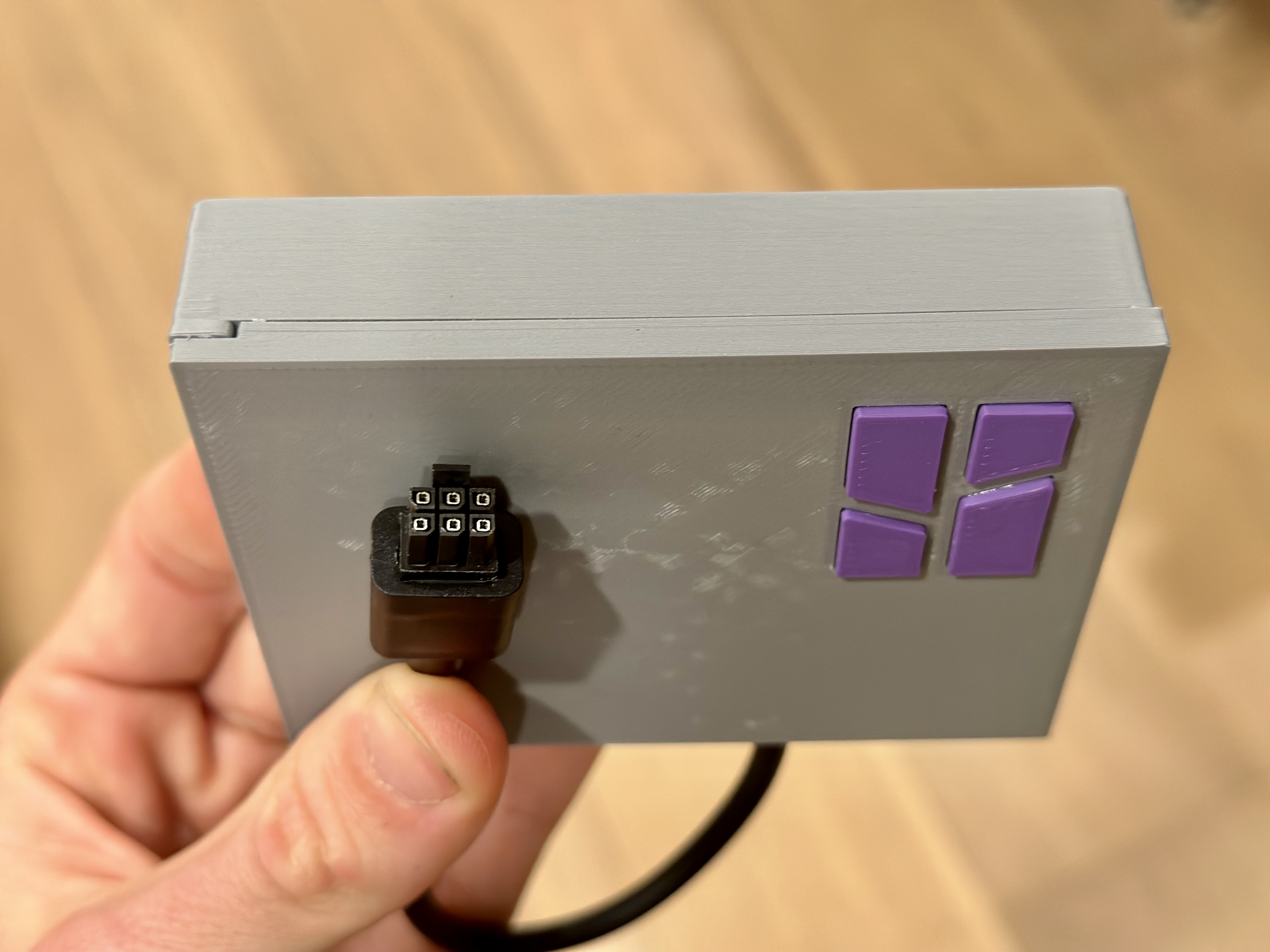

• Dán mấy miếng logo Bambu lên hộp nếu in riêng.

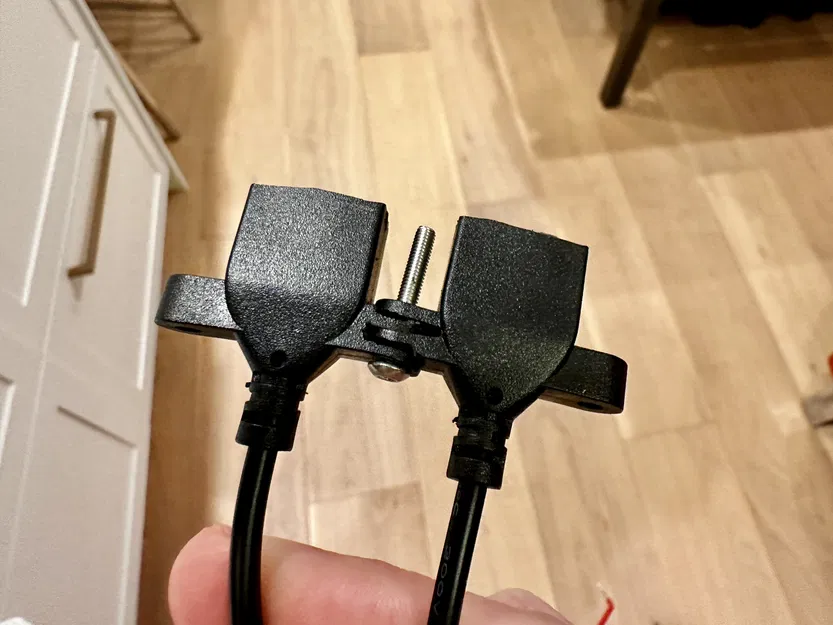

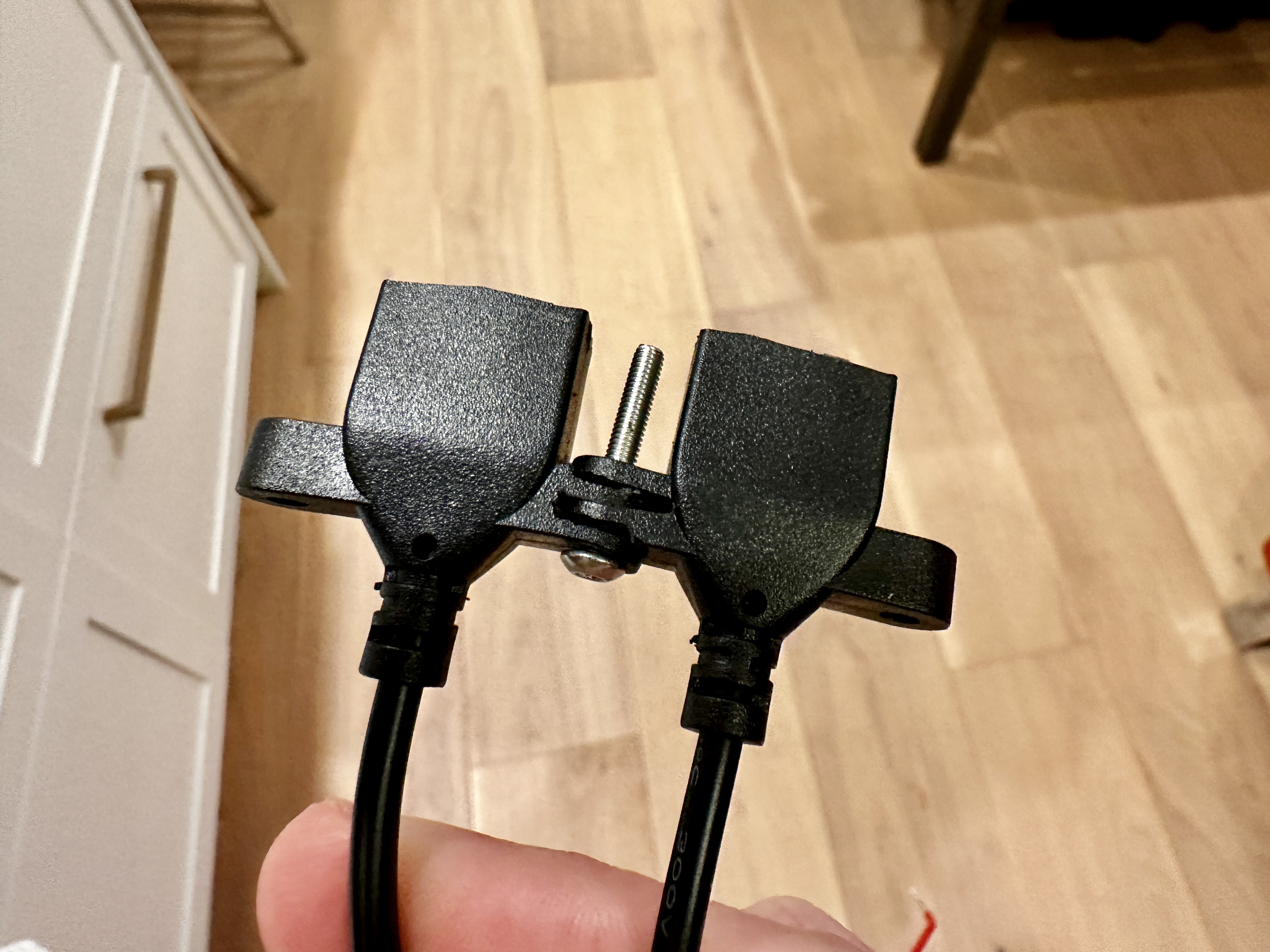

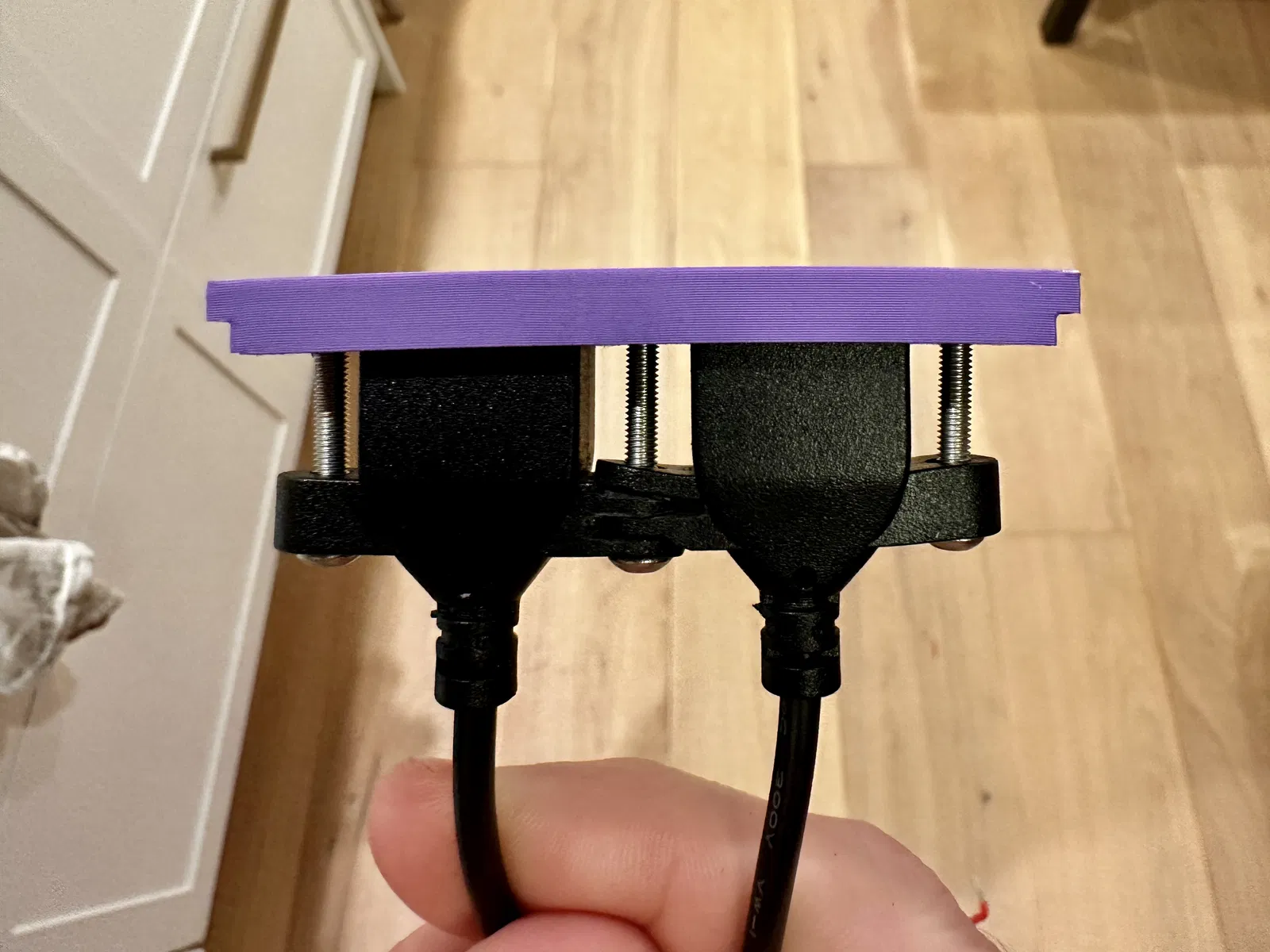

• Nếu bạn xài bộ chuyển đổi như trên, mấy cái cổng USB sẽ hổng có vừa khít với nhau nếu không cắt gọt. Tui dùng máy Dremel khoét chỗ mấy cái chân nối ở giữa để hai cổng có thể xài chung một con ốc. Xem hình nha. Tui cũng tỉa bớt mấy miếng cao su dư ở đầu mấy cổng USB.

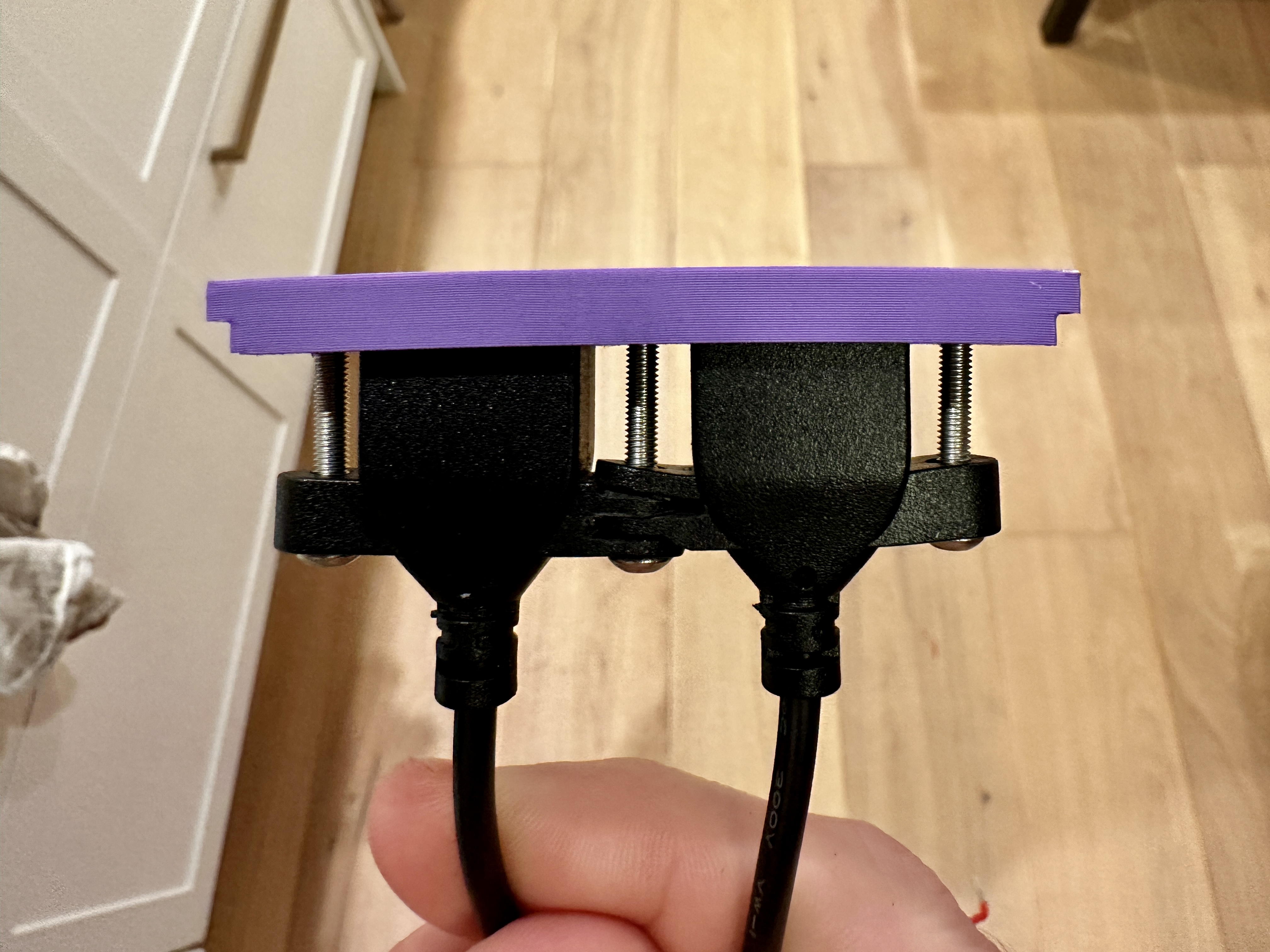

• Gắn mấy cái cổng USB vô cái tấm che cổng USB bằng ốc.

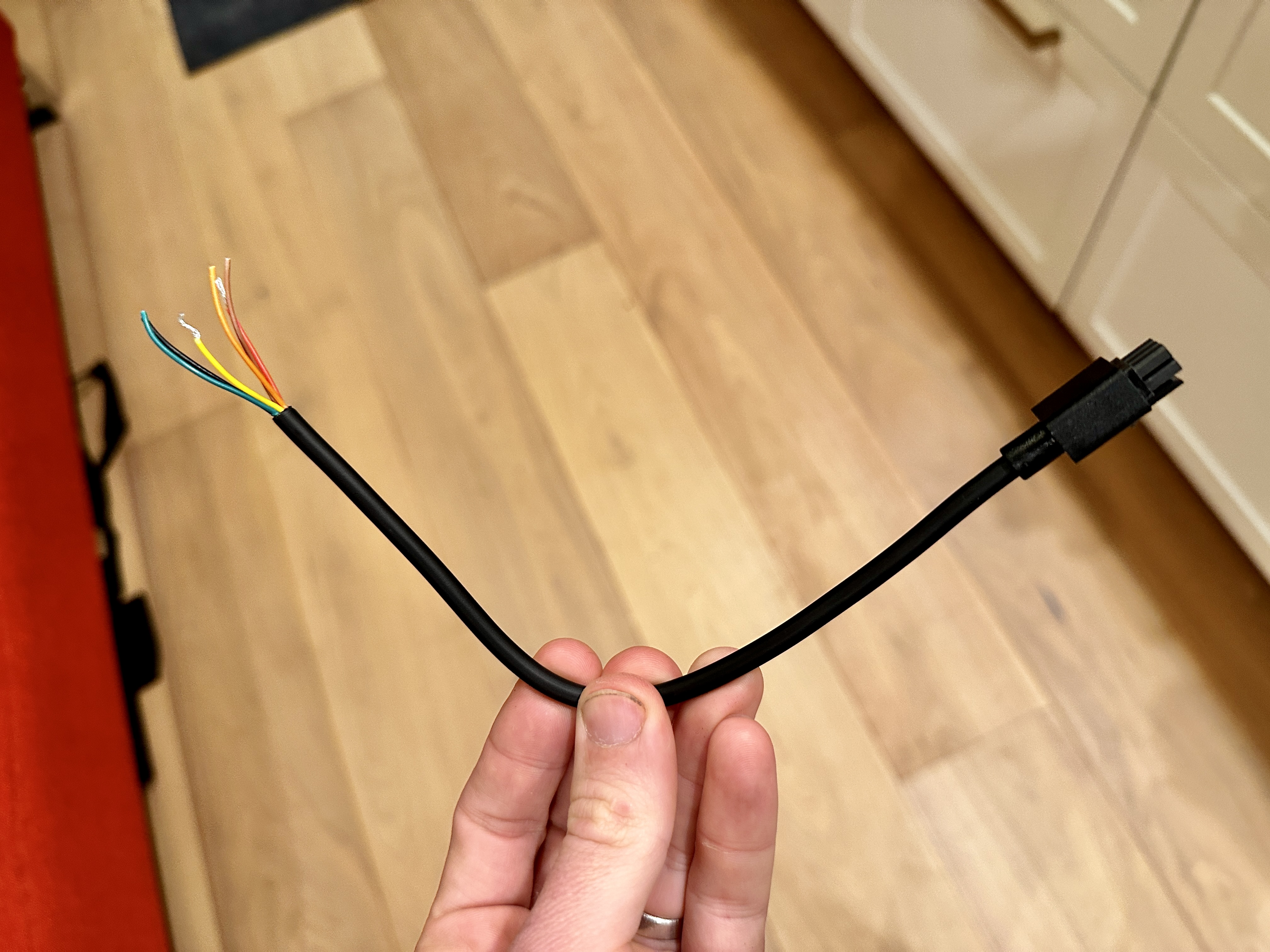

• Cắt đôi sợi dây AMS 6-pin ra, lòi 6 sợi dây nhỏ. Dây màu vàng là cực dương (+) còn dây màu đỏ là cực âm (-). Nối dây vàng từ dây AMS vô dây đỏ của bộ chuyển đổi, còn dây đỏ từ dây AMS thì nối vô dây đen của bộ chuyển đổi.
• Dùng đầu nối dây, ống co nhiệt, v.v. để kết nối chắc chắn với bộ chuyển đổi.

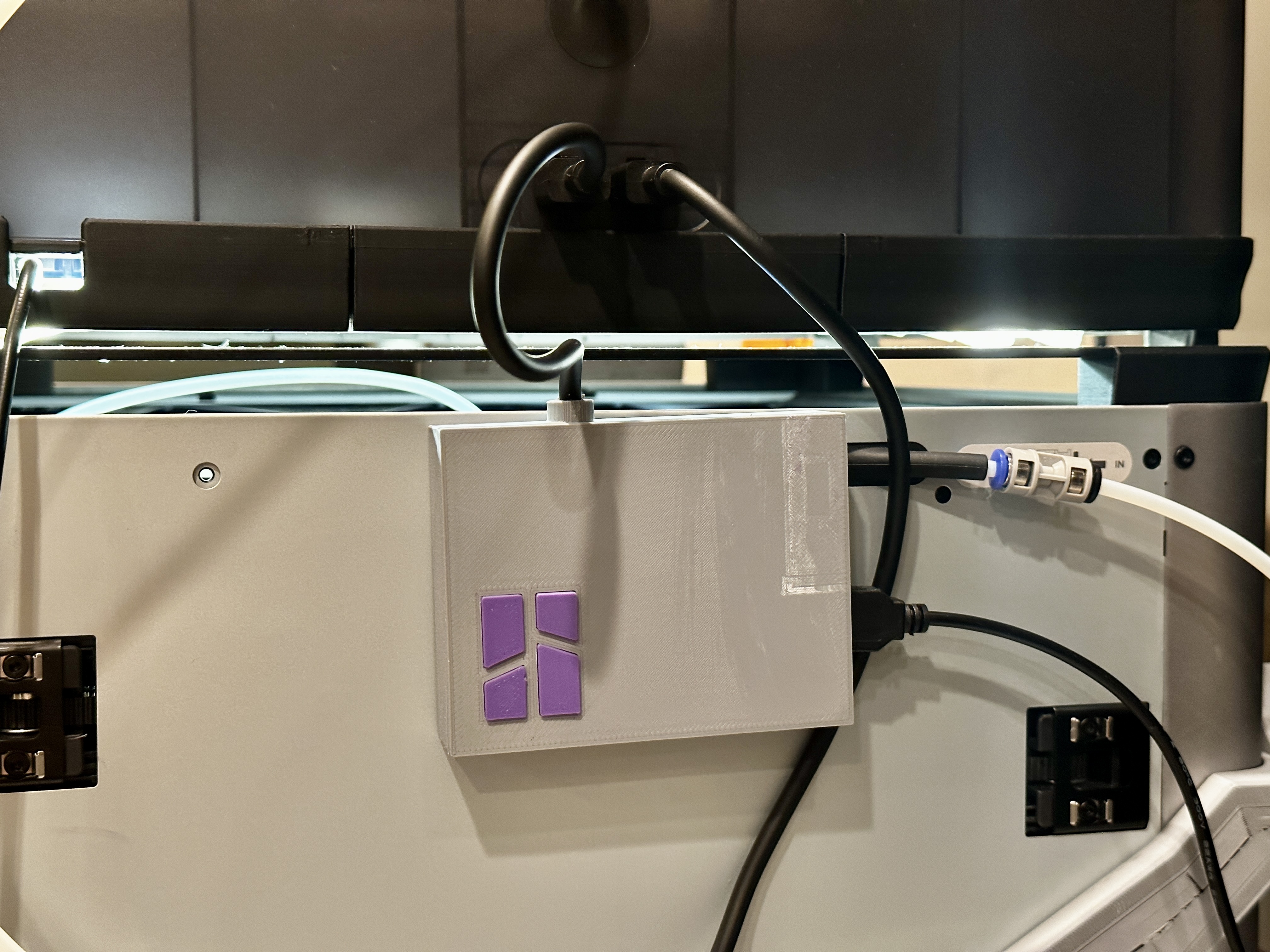

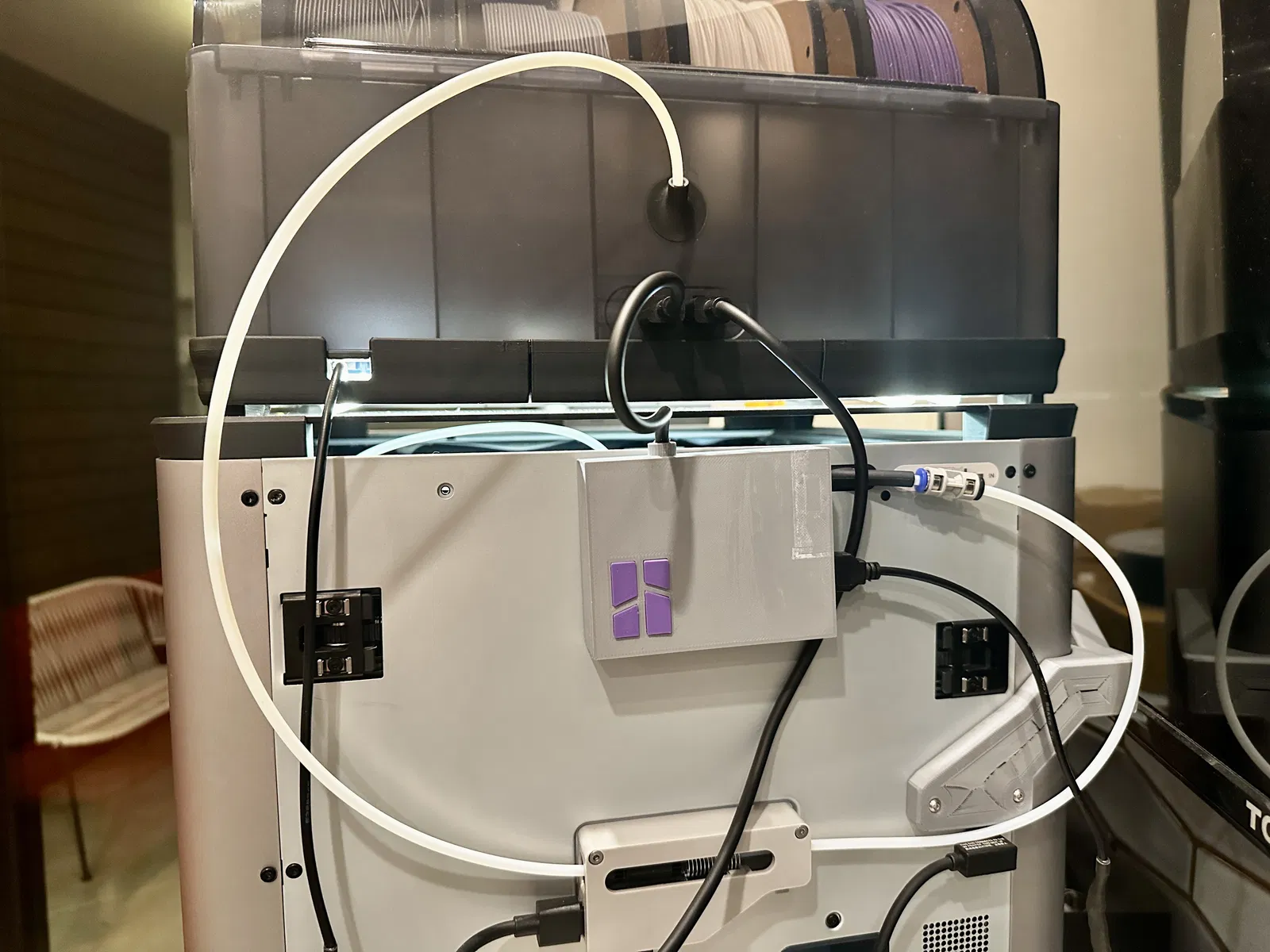

• Bắt cái hộp vô cái khay phía sau của máy Bambu, cắm dây vô hết, rồi trượt cái nắp lại.
• Cắm đèn LED, camera, v.v. xài USB vô!

Cảm ơn Ian Kennington trên Facebook. Remixed lại để thêm 10mm chiều dài, chỉnh sửa lại miếng gắn cổng USB, và thêm mấy cái chốt chắc chắn hơn để giữ bộ chuyển đổi trong hộp.

Nếu bạn xài mấy món đồ ở trên, hãy dùng phiên bản mới nhất của tất cả các file bên dưới. Tui có để kèm mấy phiên bản cũ hơn để tương thích với mấy bộ phận khác nữa.
