Giá đỡ chắc chắn cho cuộn túi niêm phong nhiệt 10Kg

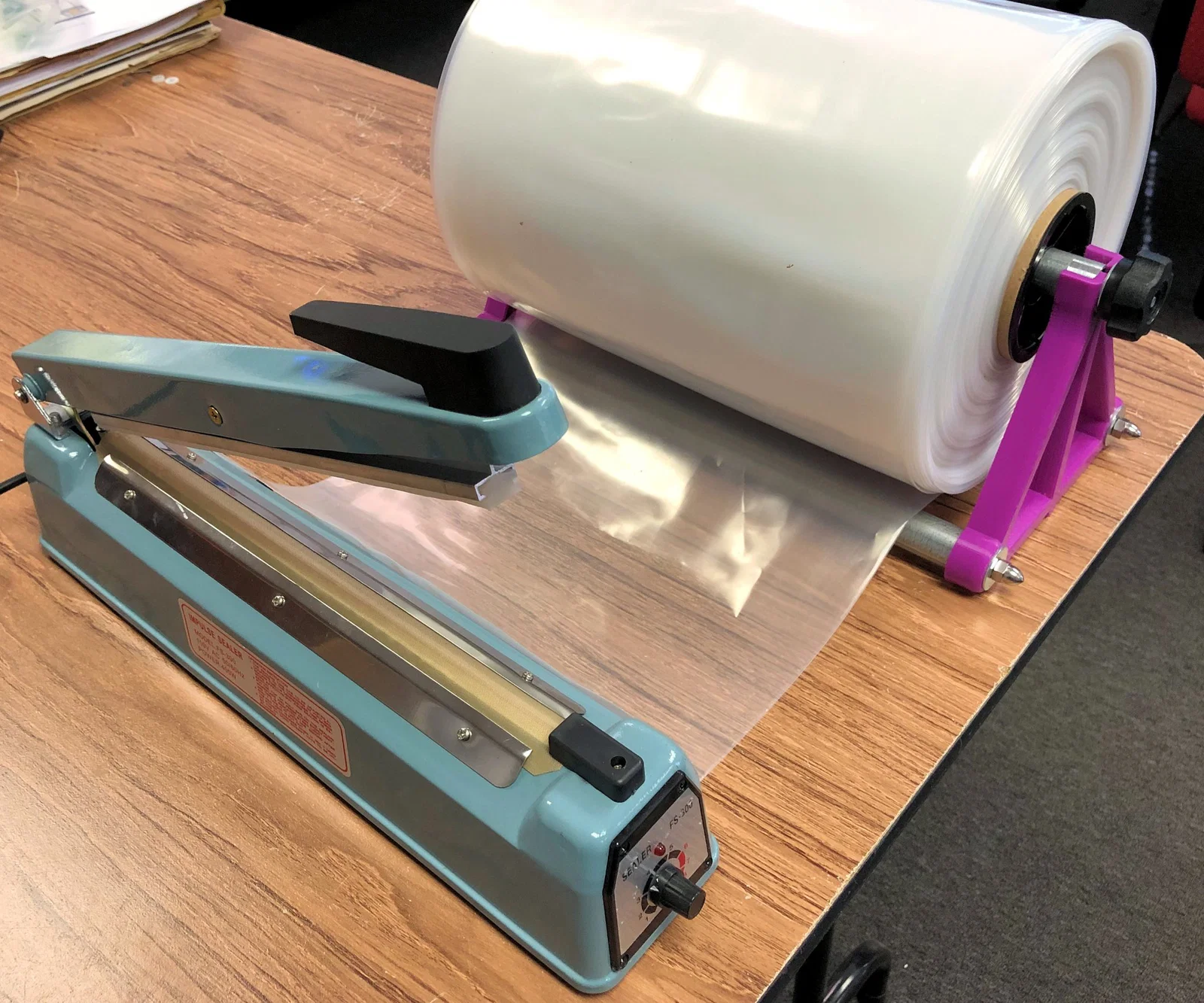

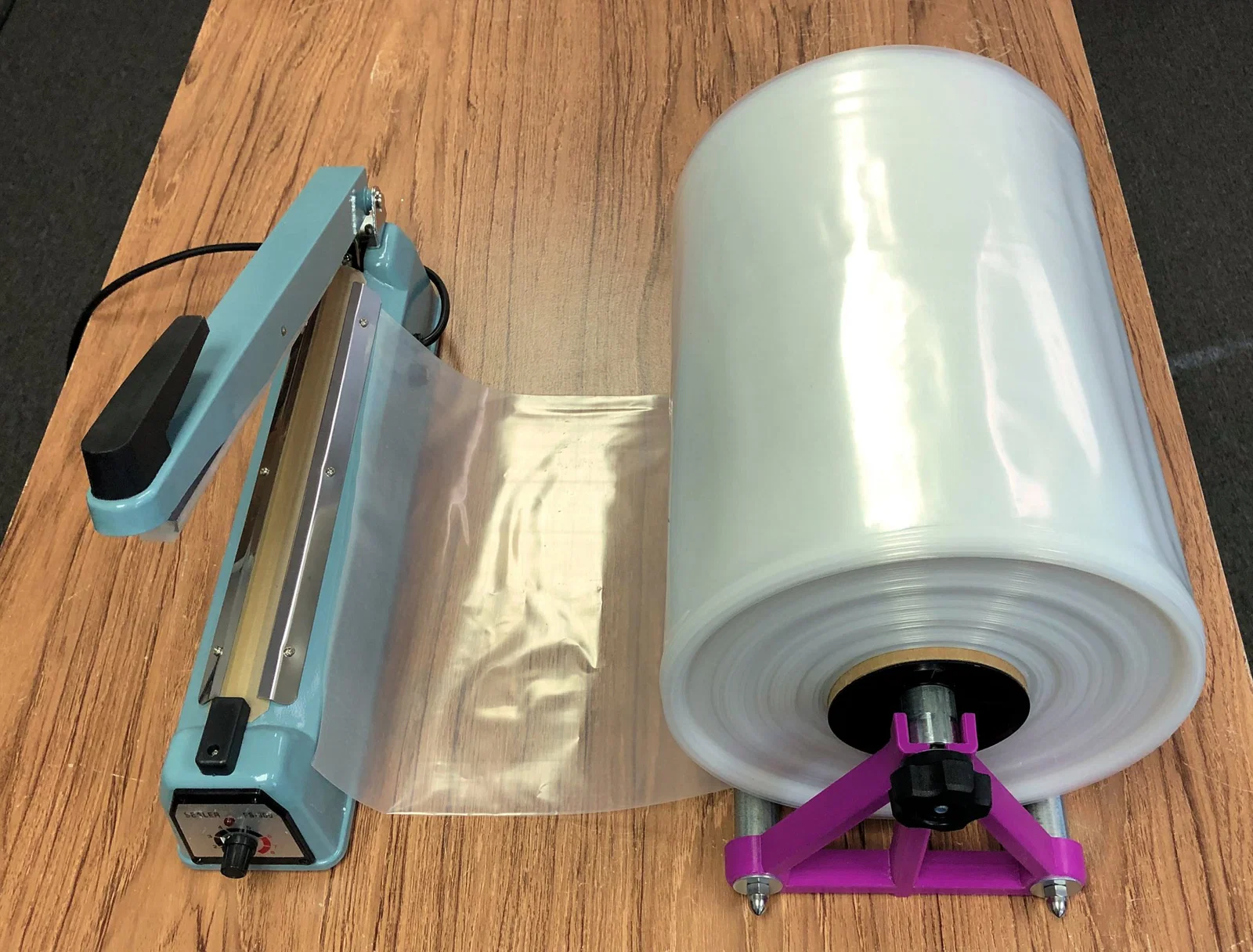

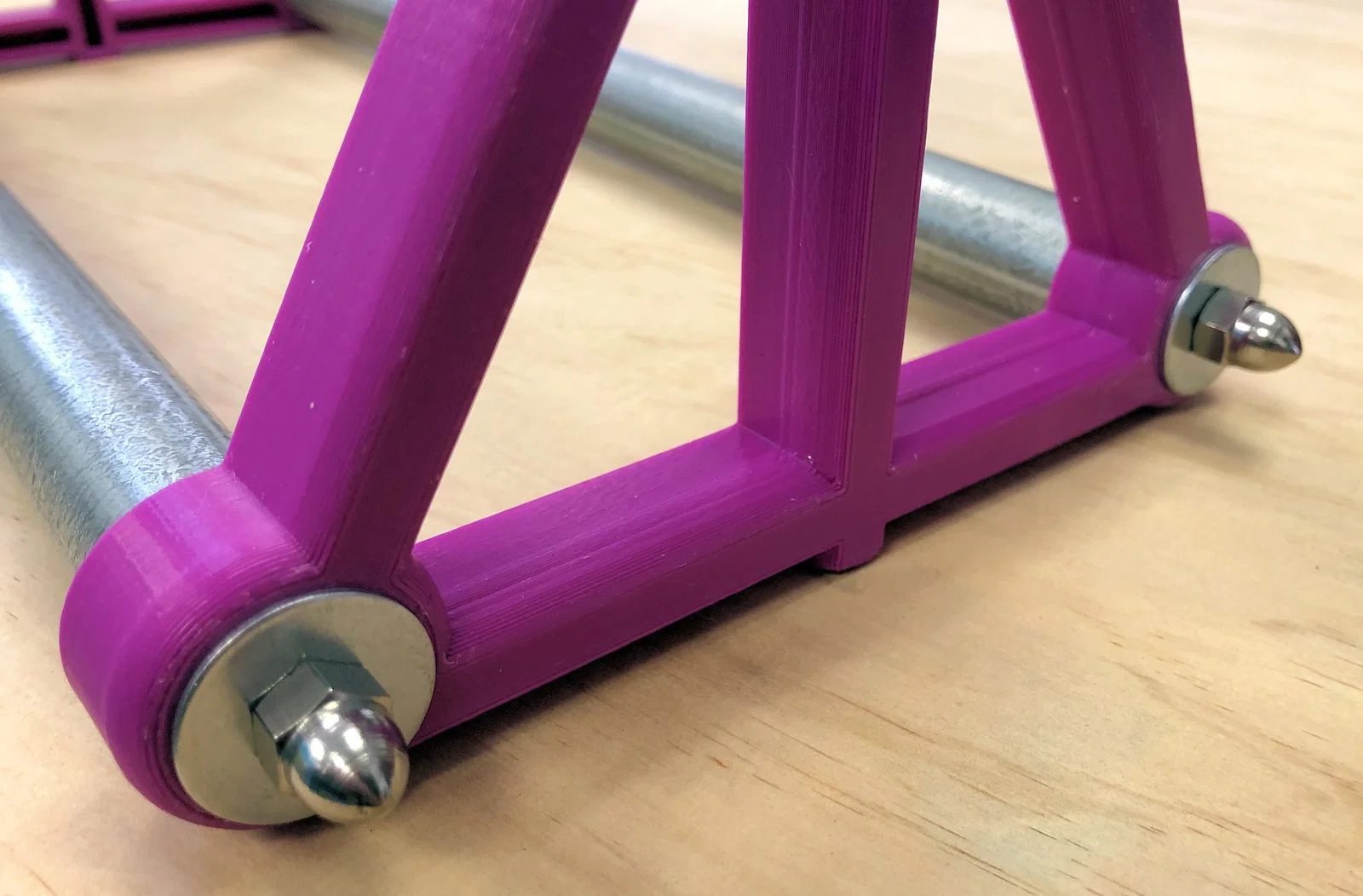

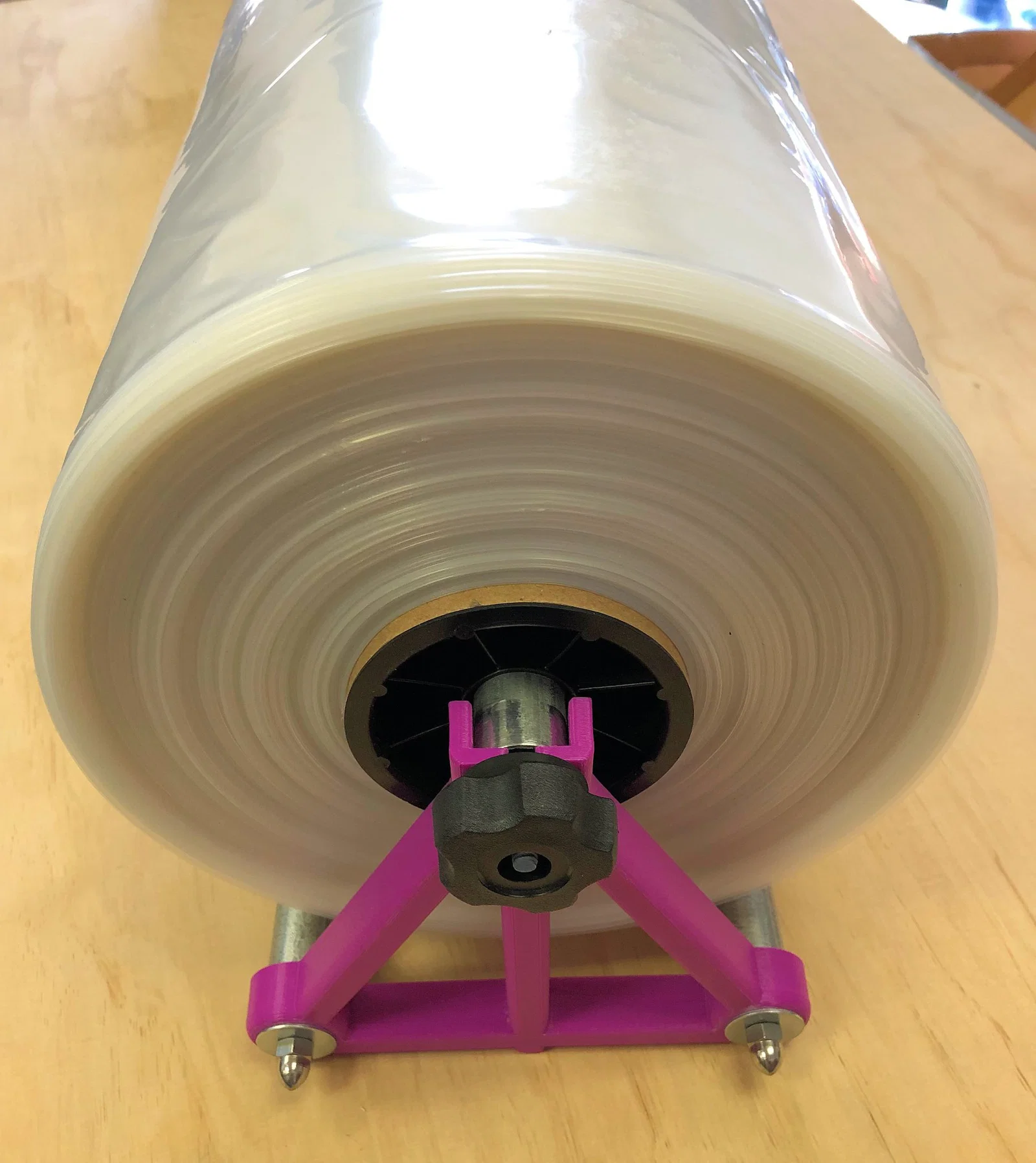

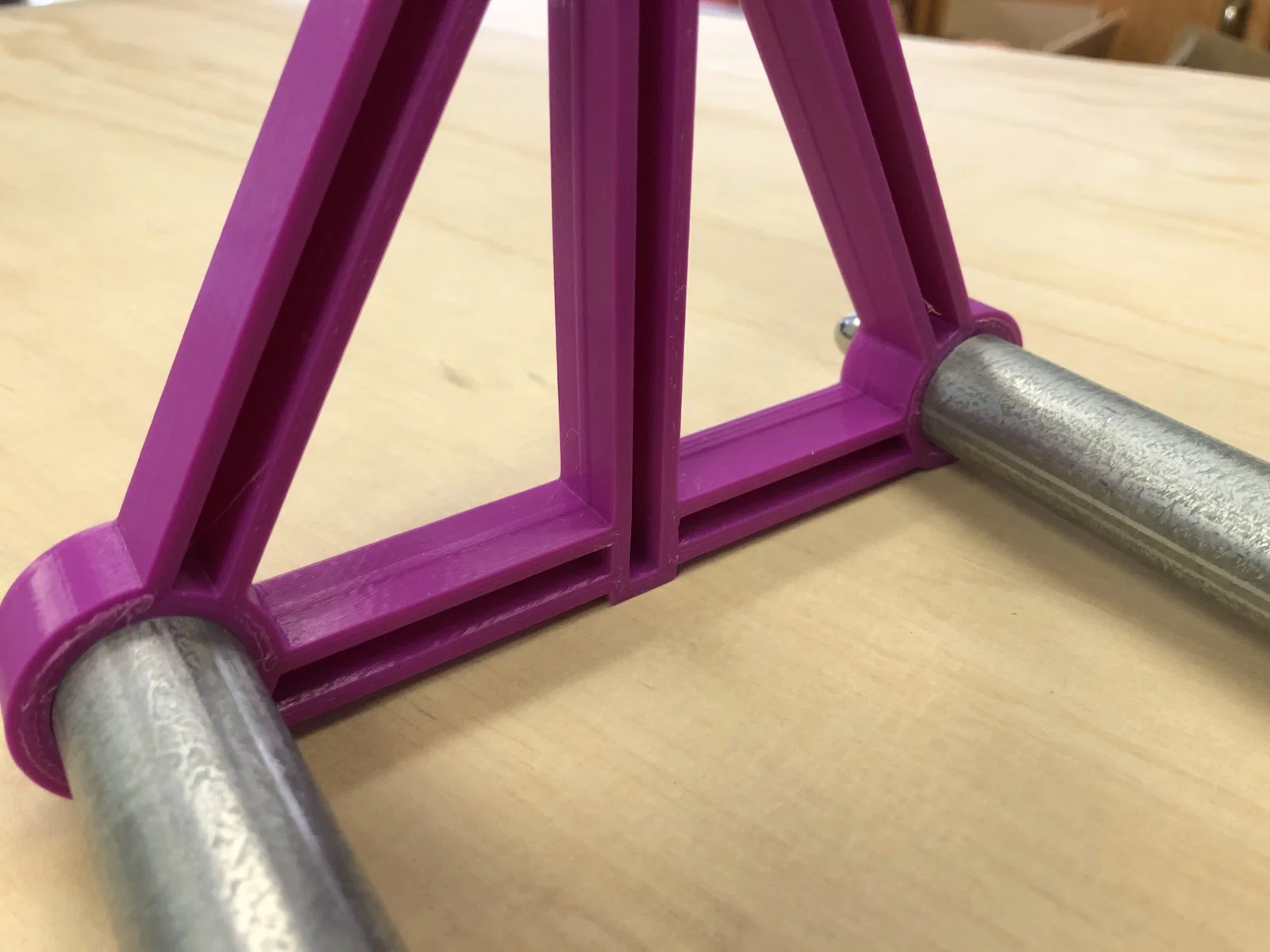

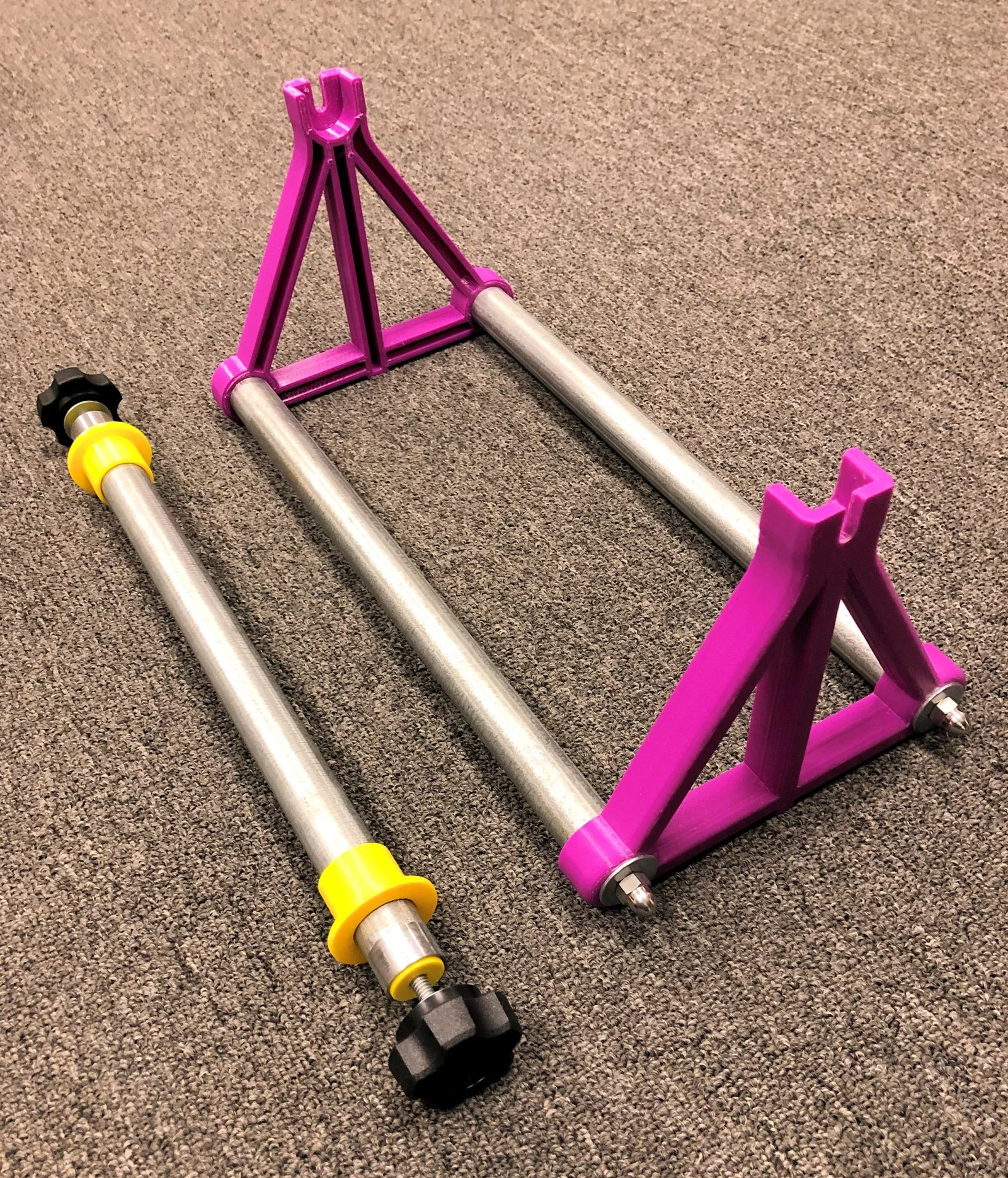

Giá đỡ này được thiết kế (với Alibre 3D Professional) ban đầu để giữ một cuộn vật liệu túi nhựa nhiệt dán nặng 10 kG (22 lb). Đó là một cuộn lớn và nặng, vì vậy tôi biết rằng giá đỡ sẽ phải chắc chắn. Các điểm hỗ trợ hình tam giác và tất cả các mảnh lấp đầy đều được in trên một máy Prusa Mk3+ bằng Prusament PLA Galaxy Purple và Pineapple Yellow.

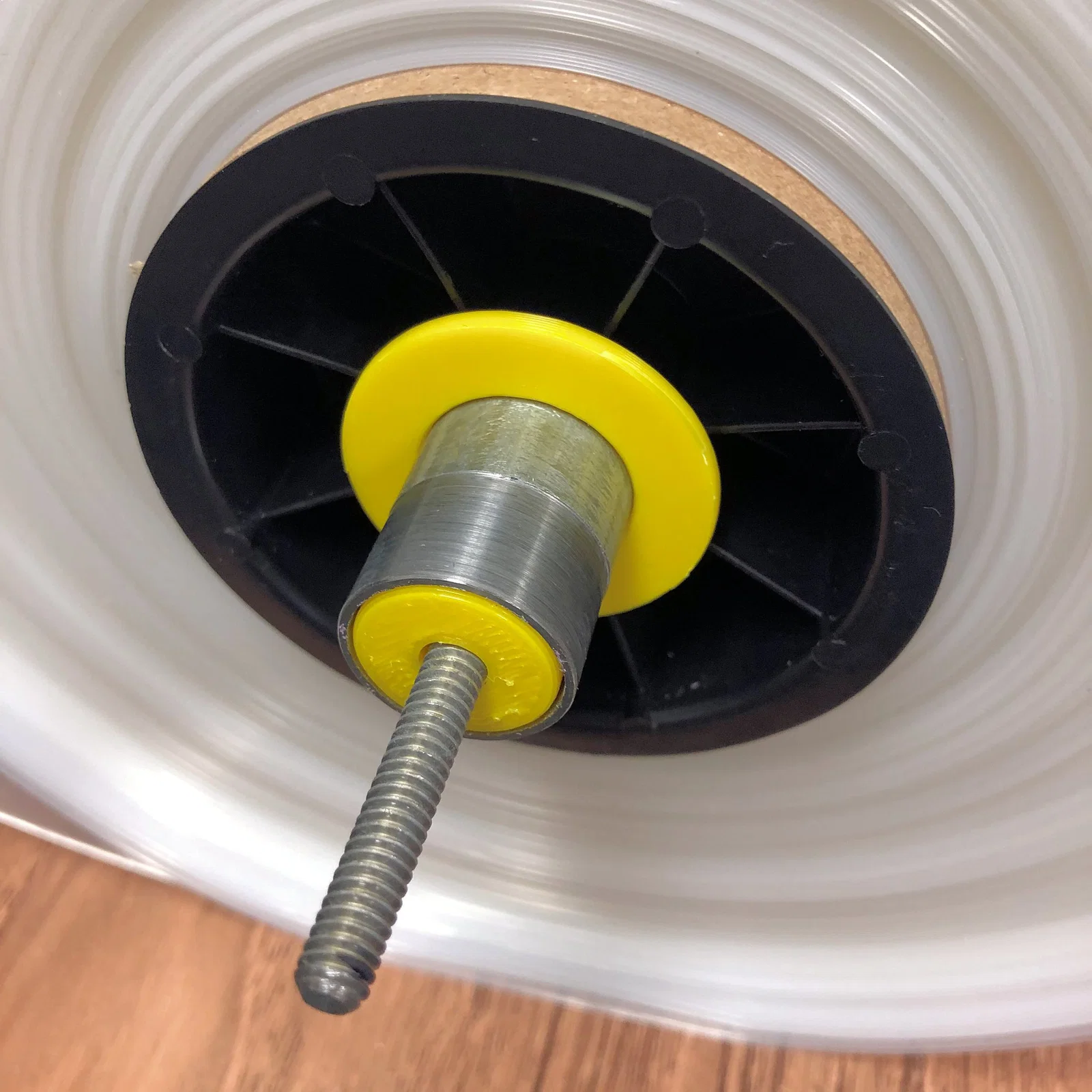

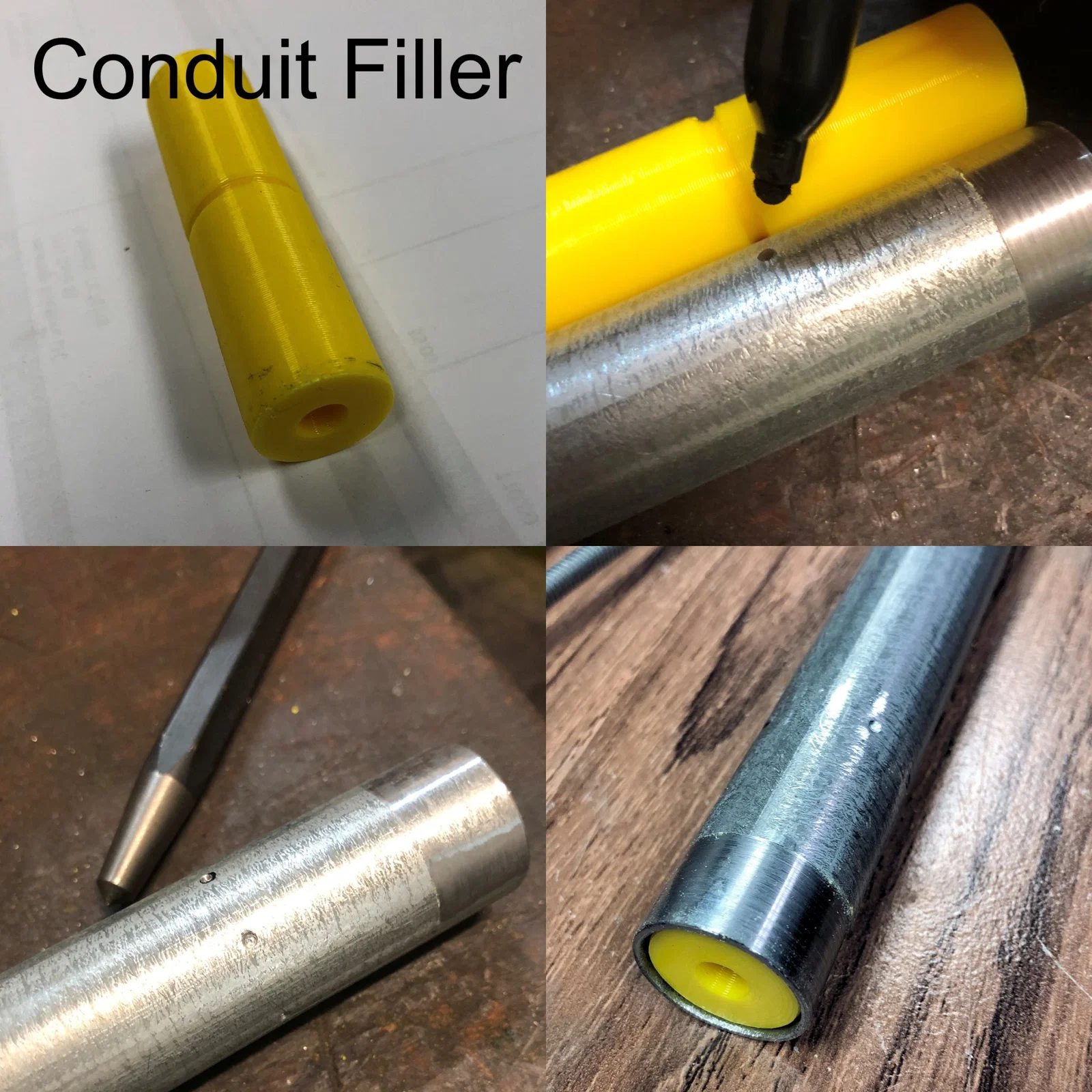

Để giữ cho giá đỡ ống chính được căn giữa trên thanh ren, tôi đã in 2 bộ lấp đầy ống mà trượt vào các đầu của ống. Để giữ cho các bộ lấp đầy ống ở vị trí, chúng được in với một rãnh quanh giữa. Đặt một bộ lấp đầy ống bên cạnh một mảnh ống. Với bộ lấp đầy ống nằm ngang với đầu ống, đánh dấu vị trí của rãnh trên ống. Trượt bộ lấp đầy ống vào ống (nằm ngang với đầu ống) và, sử dụng một cái đục tâm, đục hoặc đóng 4 hoặc 5 chỗ quanh chu vi của ống để giữ bộ lấp đầy ống.

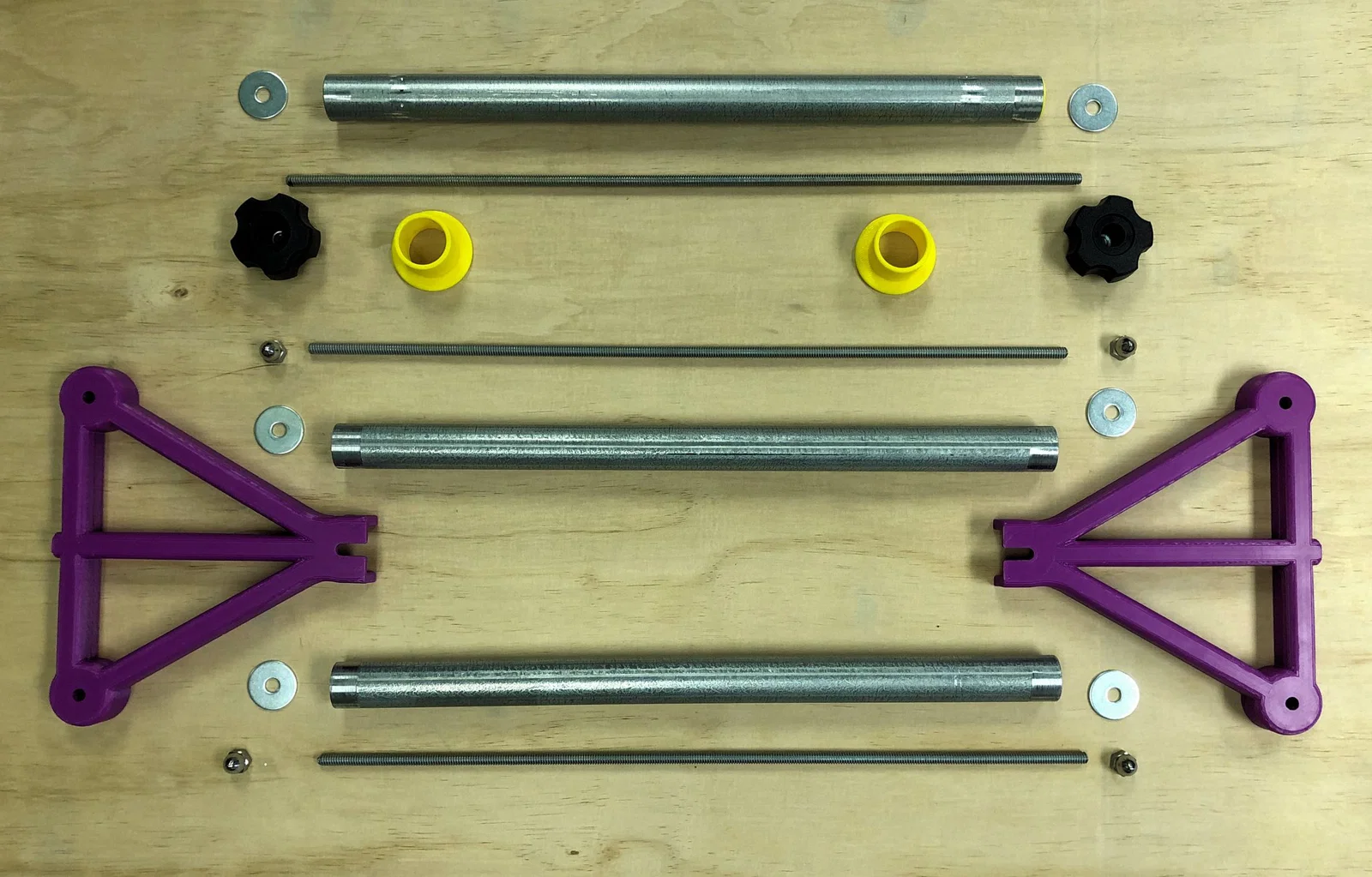

Chiều dài của ống phụ thuộc vào những gì bạn đang cố gắng giữ. Đối với giá đỡ túi của tôi, cả ba mảnh ống đều dài 14.25" (361mm). Hai mảnh thanh ren phía dưới dài 15.50" (394mm). Thanh ren phía trên được cắt dài 16.12" (410mm) để phù hợp với các núm nhựa 5 cánh.

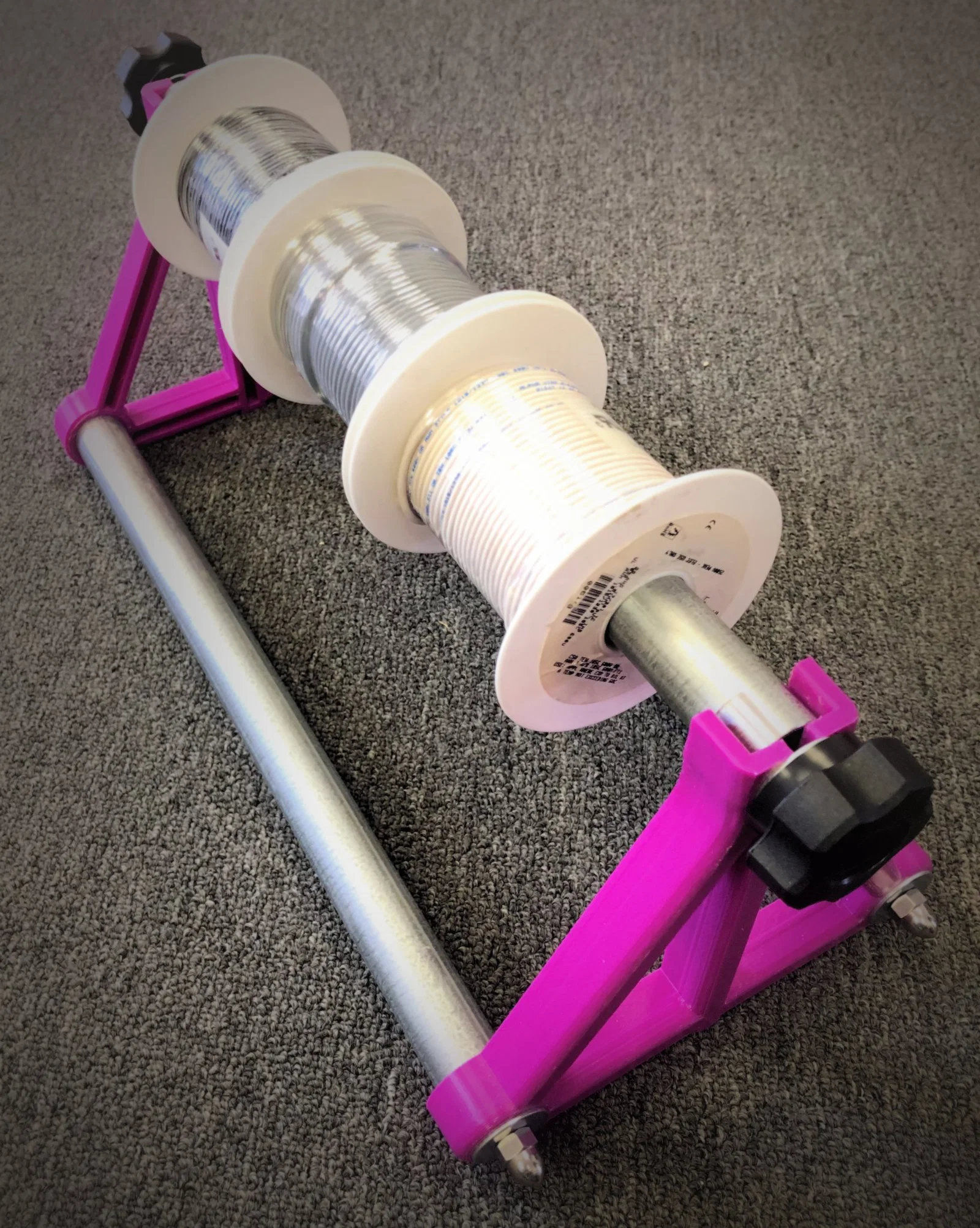

Ngoài ra, đường kính bên ngoài của các bộ chuyển đổi có mặt sẽ phụ thuộc vào những gì bạn đang hỗ trợ. Như bạn có thể thấy trong các bức ảnh, các cuộn dây không yêu cầu bộ chuyển đổi.

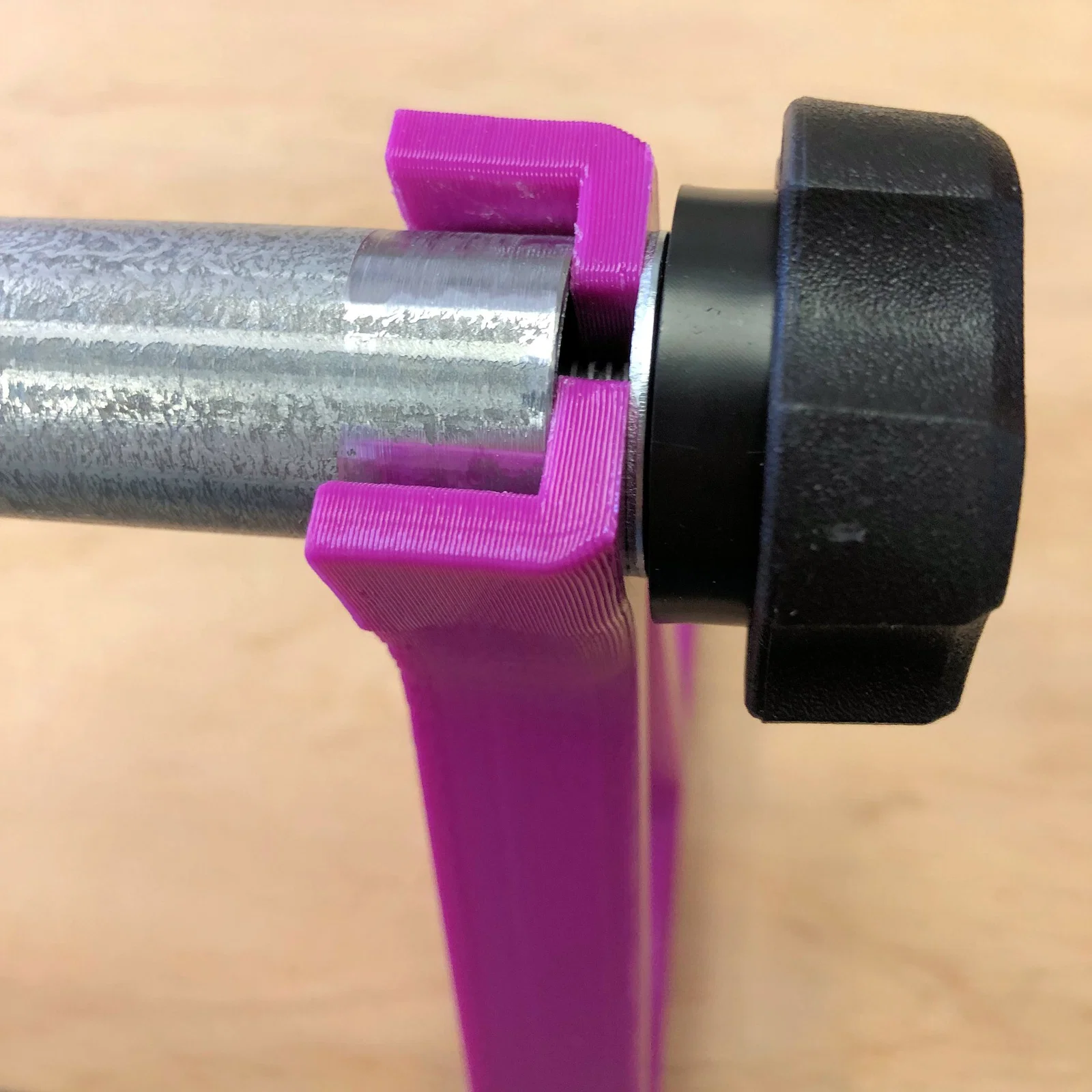

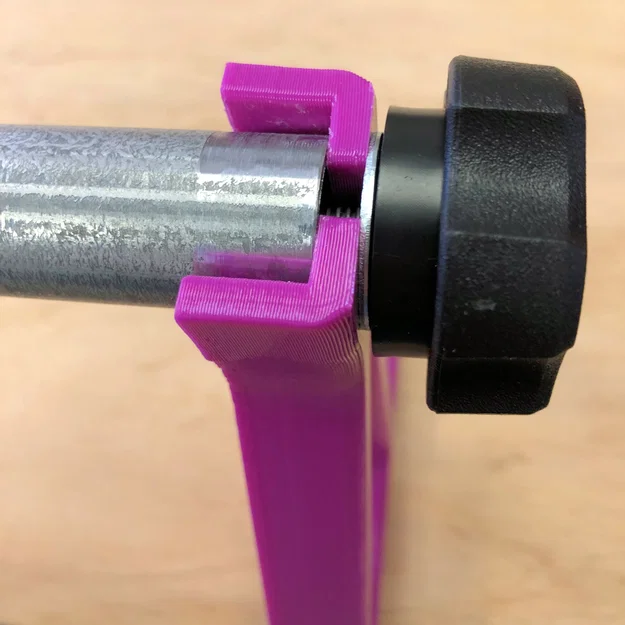

Tôi không chắc độ dung sai đường kính cho ống điện là gì. Sự vừa vặn giữa ống và các bộ phận in của tôi rất chặt. Vì vậy, tôi đã gian lận, đặt ống lên máy tiện và tiện đường kính ngoài cho đến khi chúng vừa. Lý tưởng, nếu tôi định làm nhiều hơn, tôi sẽ tăng kích thước của các lỗ trên các mảnh in. Tôi chưa sửa đổi các tệp đính kèm để tăng khoảng cách cho ống. Vì vậy, có thể cần phải điều chỉnh bằng tay.
