Cái giữ ly/chai tự cân bằng cho nạng, khung tập đi, xe lăn

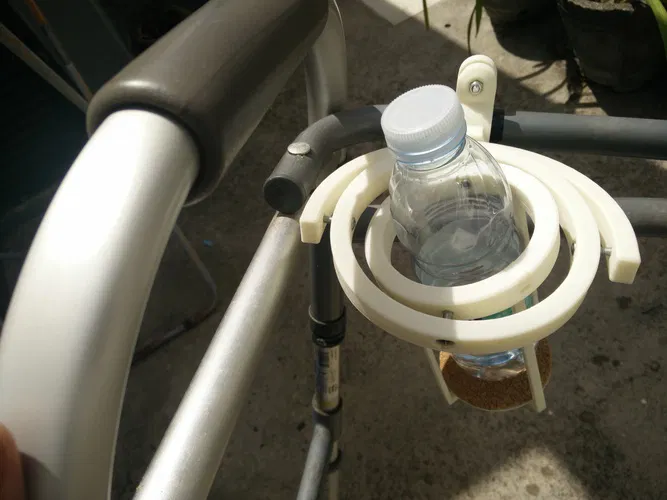

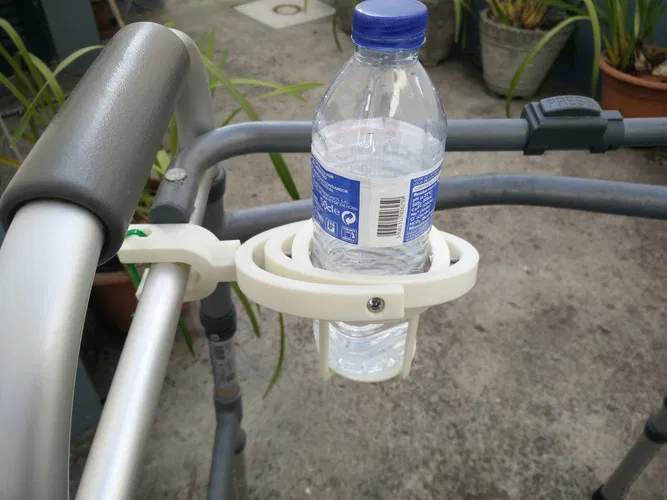

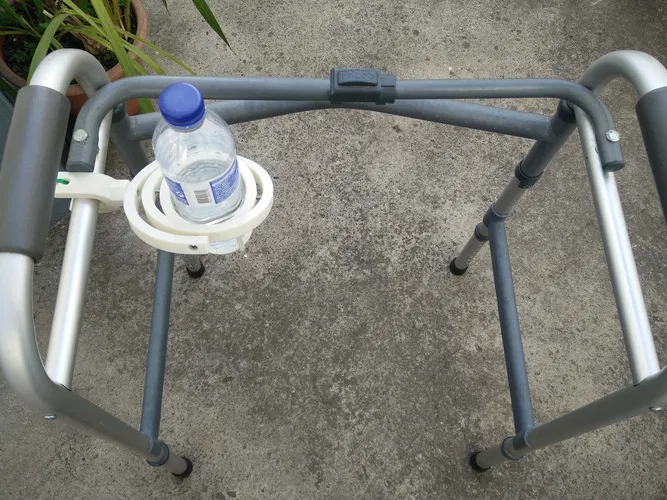

Cái giữ ly/chai tự cân bằng này dùng cho nạng, khung tập đi và xe lăn. Tận dụng hiệu ứng con quay hồi chuyển và trọng lực, cái giữ ly/chai này luôn giữ cho đồ bên trong được cân bằng. Thật không may, nhiều người bị hạn chế vận động tay chân, và phải dùng đồng thời nạng, khung tập đi hoặc xe lăn thường gặp khó khăn khi mang theo chai lọ, đặc biệt là ly và chai. Thông thường họ phải nhờ người khác giúp đỡ, hoặc có những phụ kiện cho phép họ mang theo những vật dụng này nhưng hầu hết chỉ dùng được cho lon hoặc chai đóng kín. Vì lý do đó, tôi đã thiết kế cái giữ ly bằng con quay hồi chuyển này, nhờ thiết kế của nó, nó sẽ đảm bảo đồ uống của bạn luôn được định hướng đúng và bạn có thể tập trung vào việc di chuyển đến nơi mình cần đến.

Thiết kế này chứa nhiều phiên bản của nhiều bộ phận để phù hợp với các vị trí, kích thước ống, kích thước ly/chai khác nhau. Nó lý tưởng cho hầu hết các trường hợp sử dụng, nhưng nếu bạn yêu cầu kích thước cụ thể cho bất kỳ bộ phận nào (kẹp ống và giá đỡ kẹp), hãy cho tôi biết và tôi sẽ làm những gì có thể cho bạn.

In bằng ABS ở 280ºC, hai lớp viền (hai lớp viền là đủ nhưng để tăng độ bền tôi sẽ in lại với ba hoặc bốn lớp viền), 50mm/s, 3 lớp trên cùng và lớp đáy đặc, 20% infill ở độ cao lớp 0.2mm. Do xu hướng bị cong vênh, ABS có thể gặp khó khăn, do đó nếu nó bắt đầu bị cong vênh, việc cong vênh đó có thể làm hỏng dung sai trong thiết kế này, đặc biệt là các lỗ bắt vít, vì vậy PLA hoặc PET sẽ là lựa chọn in tốt hơn/dễ dàng hơn.

Lắp ráp:

Cập nhật 1: Một phiên bản kẹp ống mới và cải tiến (tube_v2.stl và tube_v2_rotated.stl) hiện đã có sẵn, phiên bản này phổ biến hơn và nên hoạt động với hầu hết các kích thước ống.

Cập nhật 2: Để đạt được độ bám tốt hơn, hãy dùng một ít băng keo cách điện quanh ống.

Cập nhật 3: Tôi cũng đã thêm một miếng tròn bằng nút bần vào đáy đế để tăng độ bám cho đồ uống.

Cập nhật 4: Đã thêm phiên bản lớn hơn của các vòng, giá đỡ và đế, có thể vừa với ly/chai lên tới 80mm +/- (các tệp mới này đều được đánh dấu là 82mm).

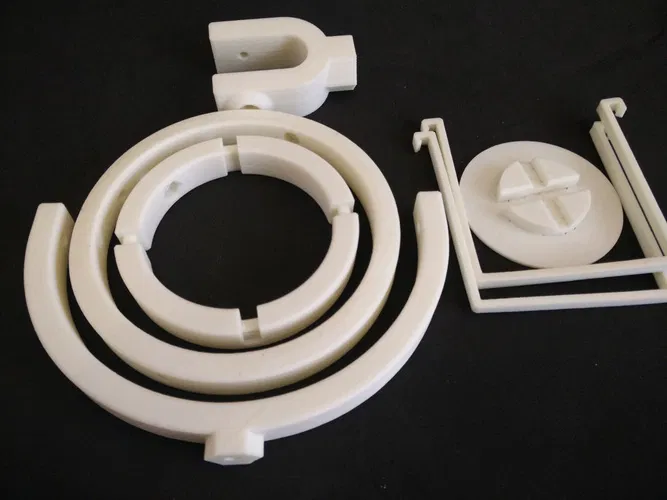

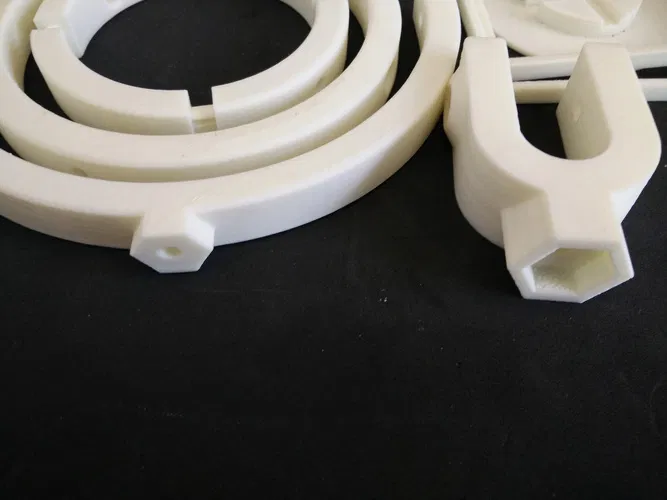

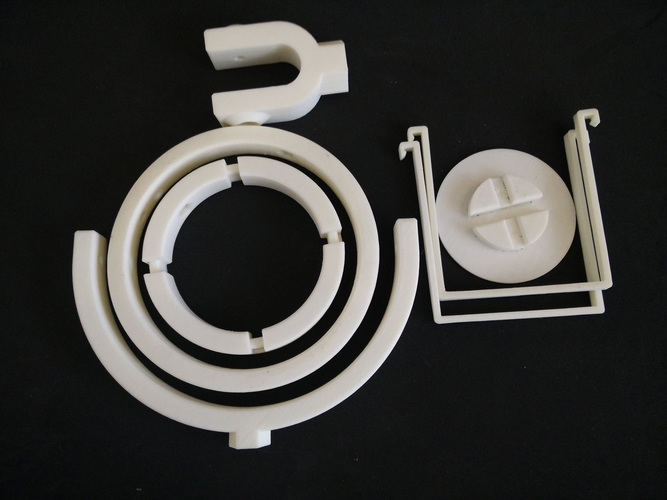

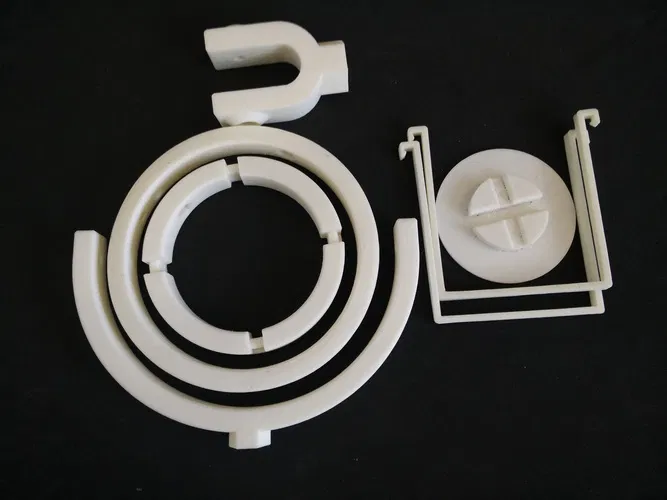

Bắt đầu bằng cách chọn kẹp ống bạn cần, kích thước 1 hoặc 2 (lớn hơn), sau đó kiểm tra phiên bản, tiêu chuẩn hay xoay (rotated) phù hợp hơn với vị trí bạn sẽ đặt. Chỉ báo xoay (rotated) đề cập đến hướng của đầu nối hình lục giác. Tiếp theo, bạn cần một con vít M4 dài 20mm và một con đai ốc, tôi đã sử dụng loại khóa nylon nhưng điều đó không bắt buộc và nối kẹp ống với vòng đầu tiên (ring_1.stl).

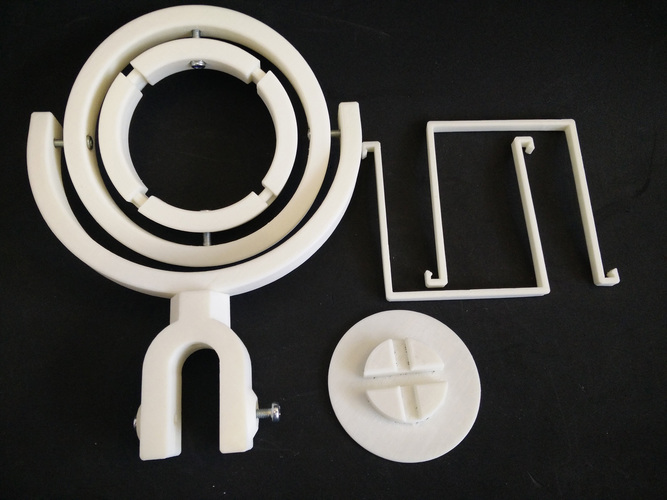

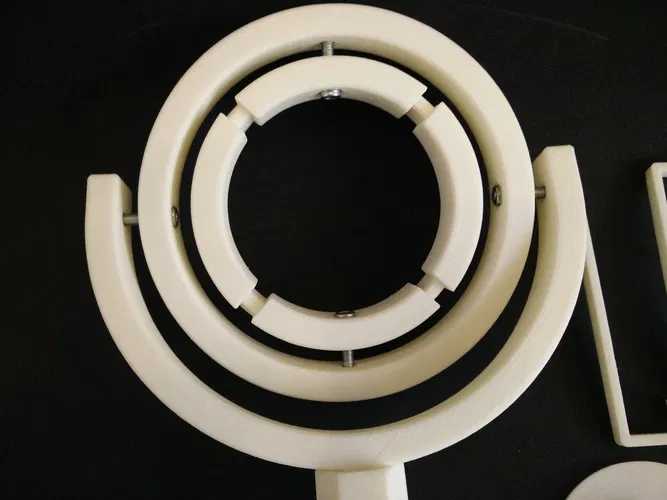

Vòng thứ hai yêu cầu hai con vít M4 dài 20mm và đai ốc, chỉ cần trượt các đai ốc vào các lỗ tương ứng và sử dụng vít để gắn vòng thứ hai (ring_2.stl) vào vòng đầu tiên (ring_1.stl), đảm bảo đầu vít xoay tự do bên trong không gian của nó, nếu bị cong vênh, các lỗ này có thể quá chật, hãy chà nhám chúng cho đến khi vít xoay không bị ma sát hoặc in lại bộ phận đó.

Có hai phiên bản cho vòng cuối cùng (ring_3.stl và ring_3_alt.stl), một phiên bản đặc nếu bạn không muốn/cần phần đáy bổ sung. Lắp ráp nó giống như các vòng trước.

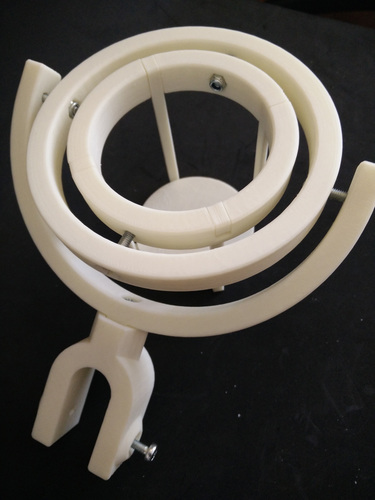

Nếu bạn chọn in ring_3.stl, bạn có thể thêm kẹp và đế lót vào giá đỡ ly. Hiện tại bạn cần chọn một trong các kích thước được cung cấp cho giá đỡ (S, M, L và XL). Nếu không chắc chắn thì phiên bản L có lẽ là sự cân bằng tốt nhất cho người lớn và phiên bản M là tốt nhất cho trẻ em. Đơn giản kẹp cả hai bộ phận (part1 và part2) vào vòng thứ ba, nó sẽ tự động khớp vào vị trí. Cuối cùng, đặt đế lót vào giữa, với trọng lượng của ly/chai, nó sẽ giữ nguyên vị trí nhưng bạn chỉ cần thêm vài giọt keo để đảm bảo nó không bị trượt ra. Để cải thiện thêm, bạn có thể thêm một ít nút bần vào đế lót để bám tốt hơn vào đồ uống.

Kiểm tra xem tất cả các vòng có xoay gần như không ma sát hay không, nếu không thì chà nhám chúng, in lại chúng hoặc thử thêm một ít dầu mỡ, nếu có quá nhiều ma sát thì giá đỡ ly sẽ không hoạt động đúng.

Mọi vòng được gắn bằng vít M4 dài 20mm và đai ốc, ngoại trừ kẹp ống yêu cầu một vít dài hơn (khoảng 50mm sẽ hoạt động), hoặc bạn có thể làm như tôi và sử dụng dây rút chất lượng tốt.
