Đầu nối nhanh xi nhan enduro

Đây là những đầu nối nhanh tôi đã chế tạo cho chiếc xe enduro Sherco của mình. Ý tưởng là có thể tháo chúng ra nhanh chóng để chạy trên đường đua hoặc trong rừng, nhưng vẫn có thể lắp lại để xe hợp pháp khi đi trên đường trong vòng chưa đầy một phút khi xong việc.

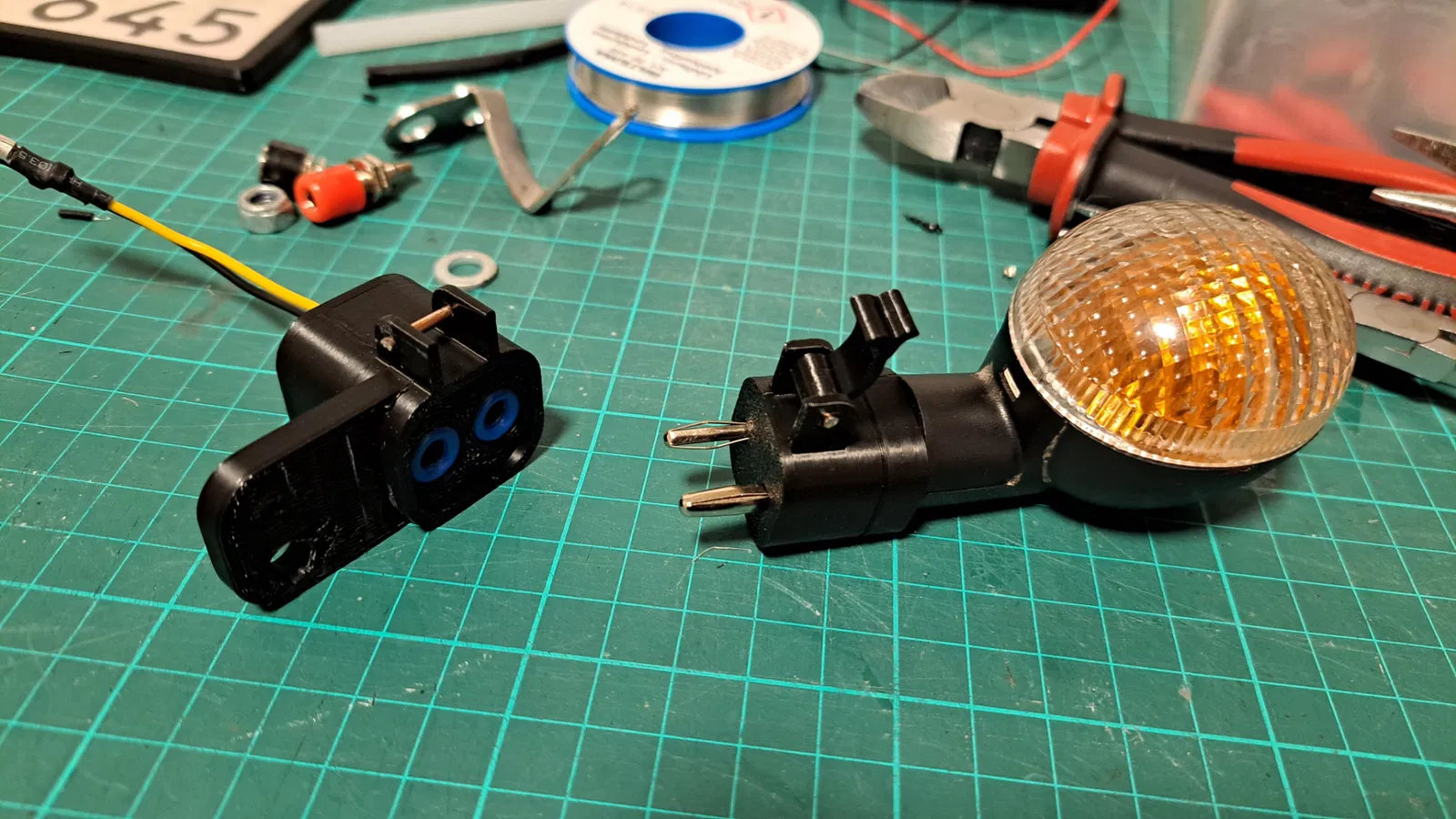

Chỉ cần đầu nối cái phía trước cần nắp, đầu nối phía sau đã có nắp trên bộ phận gắn. Cả 4 đầu nối đều cần vỏ cắm. Đầu nối cái và nắp/bộ phận gắn phía sau được lắp ráp bằng keo, tương tự như đối với bộ phận cắm bên trong và vỏ cắm.

Phần cứng tôi đã sử dụng là các đầu cắm chuối 4mm kèm theo ổ cắm - tôi có sẵn vài cái nhưng những cái này cũng sẽ hoạt động tốt:

https://www.aliexpress.com/item/32727399876.html

Phần nhựa trên đầu cắm cần được loại bỏ để chúng vừa với vỏ, còn đối với ổ cắm thì các vòng nhựa vẫn giữ nguyên.

Đèn xi nhan đi kèm với xe, nhưng kiểu dáng này rất phổ biến với các mẫu KTM EXC, Sherco, v.v. Có rất nhiều trên eBay. Các bộ phận linh hoạt có thể tháo ra và thay thế bằng file STL Quick_realease_indicator_plug_inside.

Tôi dự định sẽ làm lại bộ phận gắn phía sau vào một lúc nào đó vì nó không khớp tốt như tôi mong đợi. Nó nằm dưới chắn bùn sau nhưng cần phải uốn cong một chút và nghiêng vài độ xuống dưới để siết chặt các bu lông vào chắn bùn.

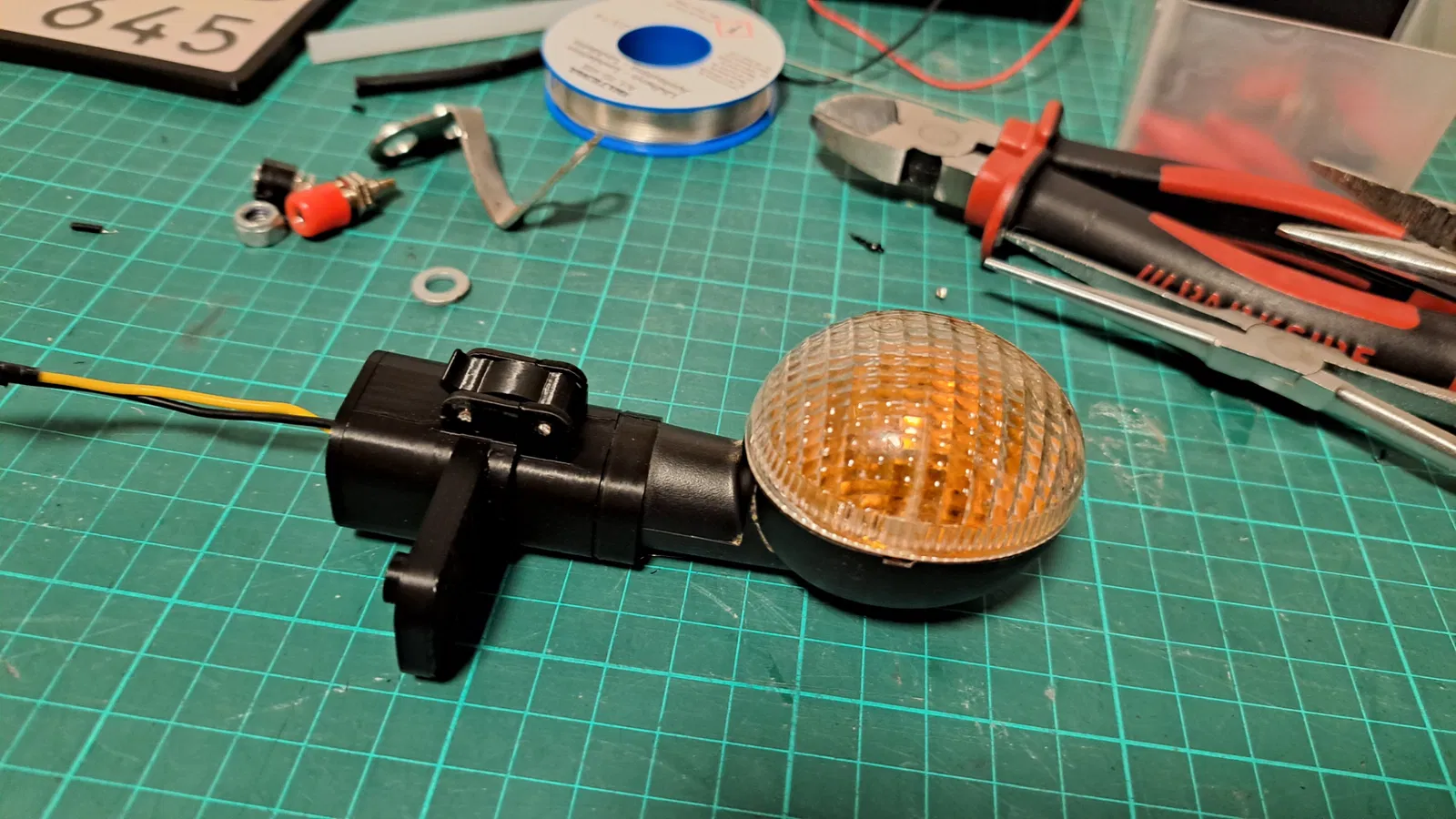

Xin lưu ý rằng ảnh của tôi là của nguyên mẫu đầu tiên, phiên bản cuối cùng giống hệt nhưng có thêm 2 chốt để tăng độ ổn định.
