Ê Tô Mini Hobby Vice Cho Sở Thích

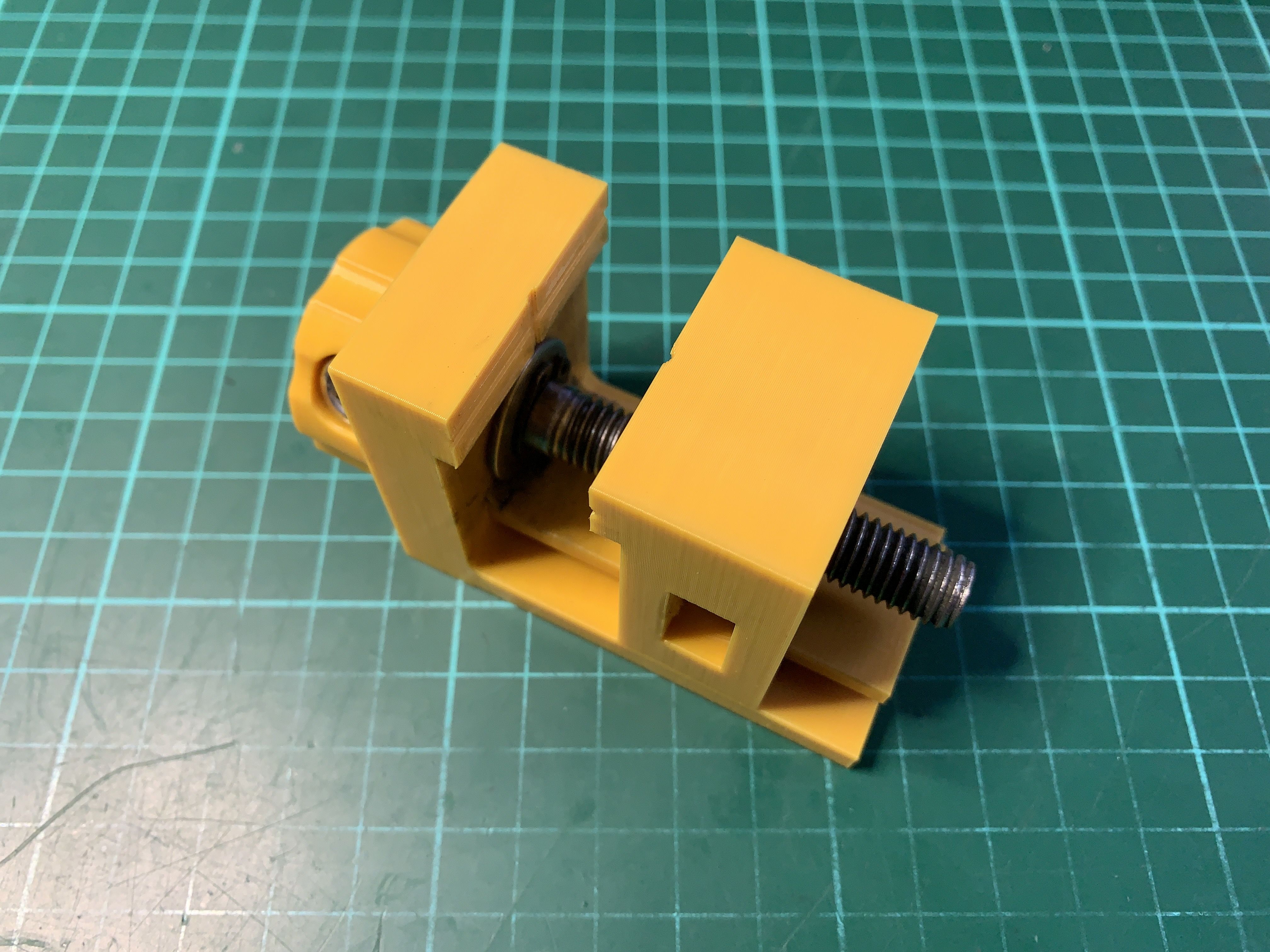

Đây là một cái ê tô kích thước nhỏ cho sở thích. Tôi dùng cái ê tô này để giữ dây điện, bo mạch in nhỏ, v.v. trong khi hàn.

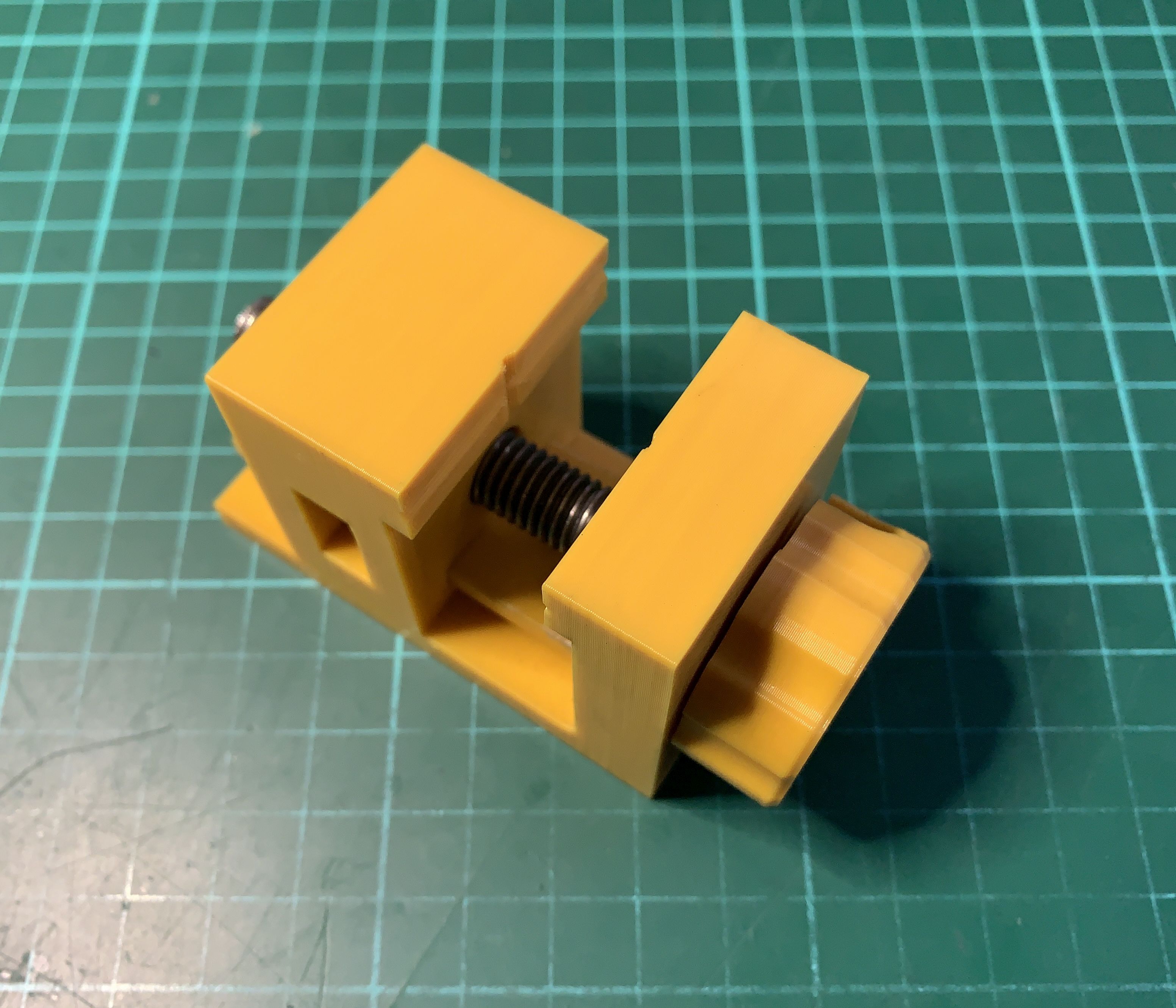

Cái ê tô có hàm rộng 36mm và mở ra được 38mm.

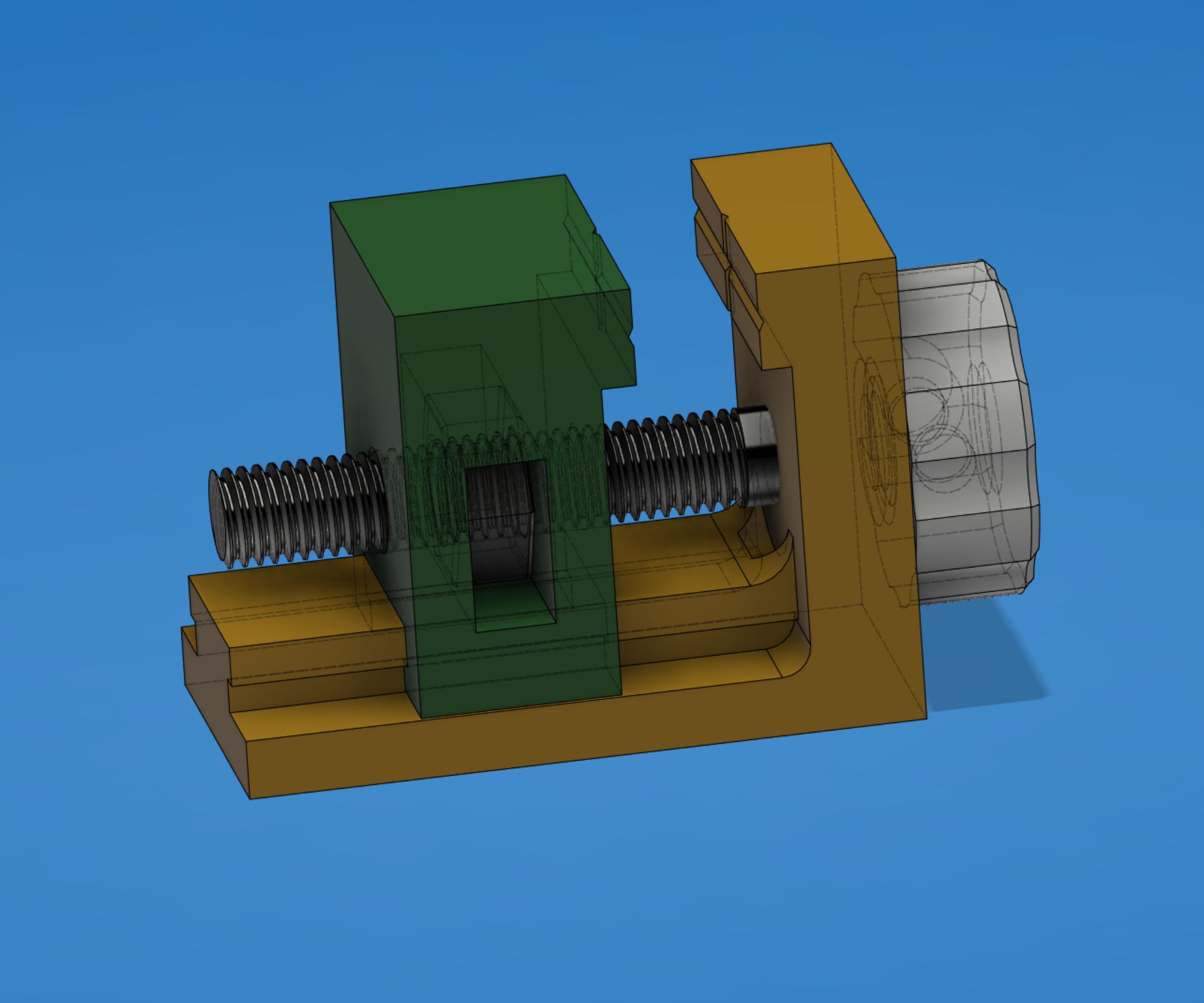

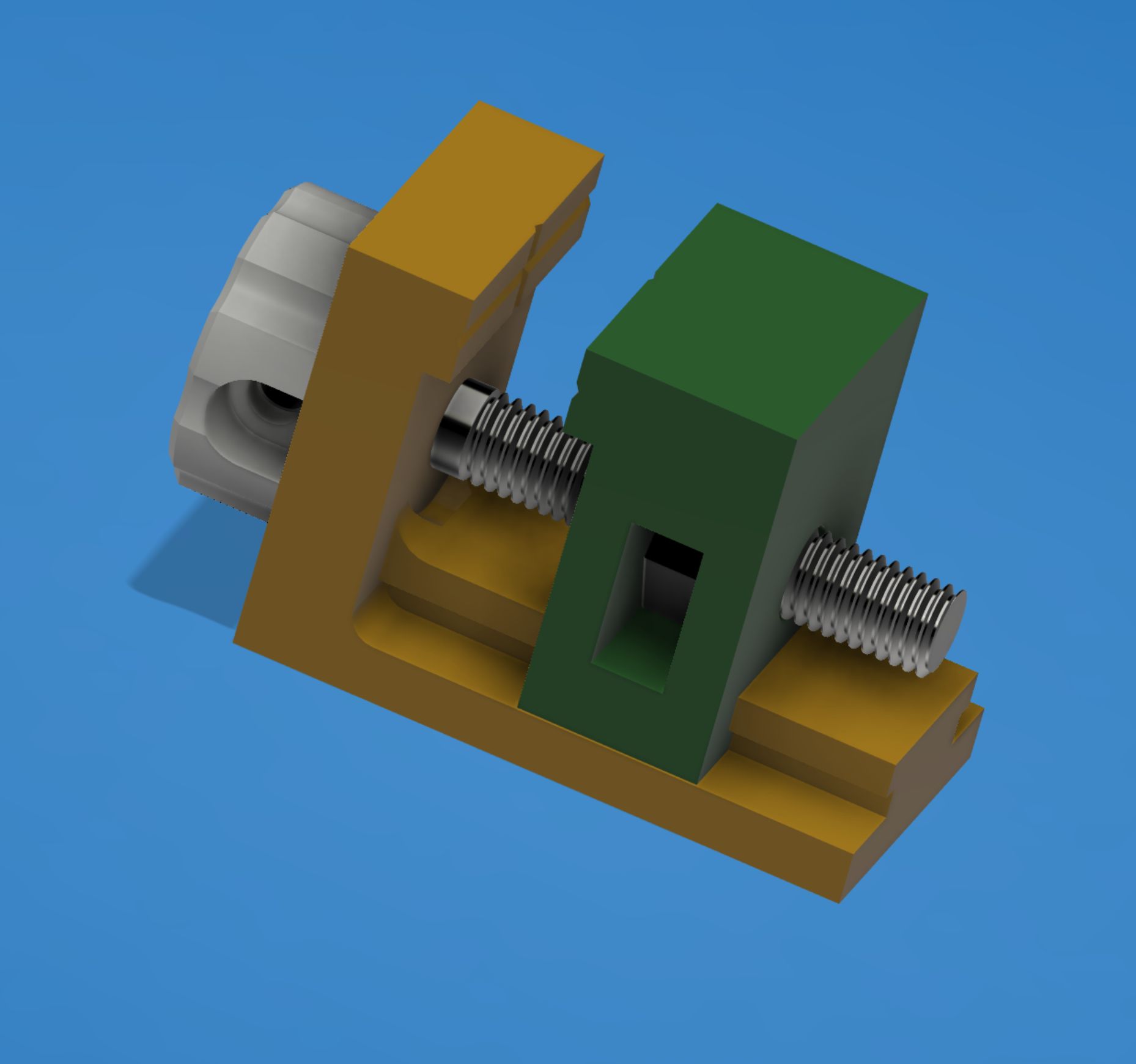

Thiết kế của tôi rất đơn giản. Nó có ba bộ phận in 3D. Nếu hàm bị hỏng, bạn có thể dễ dàng in lại bộ phận đó.

Tôi đã tái sử dụng một bu lông M10 từ một cái ê tô cũ khác.

Để điều chỉnh khoảng cách hàm ê tô, thay vì dùng thanh thép 6mm nguyên bản, tôi đã thay thế bằng một bu lông M6 để giữ núm xoay.

Một ren M6 được lắp vào lỗ đầu bu lông M10.

Bản in của tôi được làm bằng sợi PLA 1.75mm Aurarum Gold, với độ dày lớp 0.2mm và 15% mật độ ruột (infill) trên máy in Bambu X1 Carbon. Cần in hỗ trợ (supports) cho hai bộ phận.

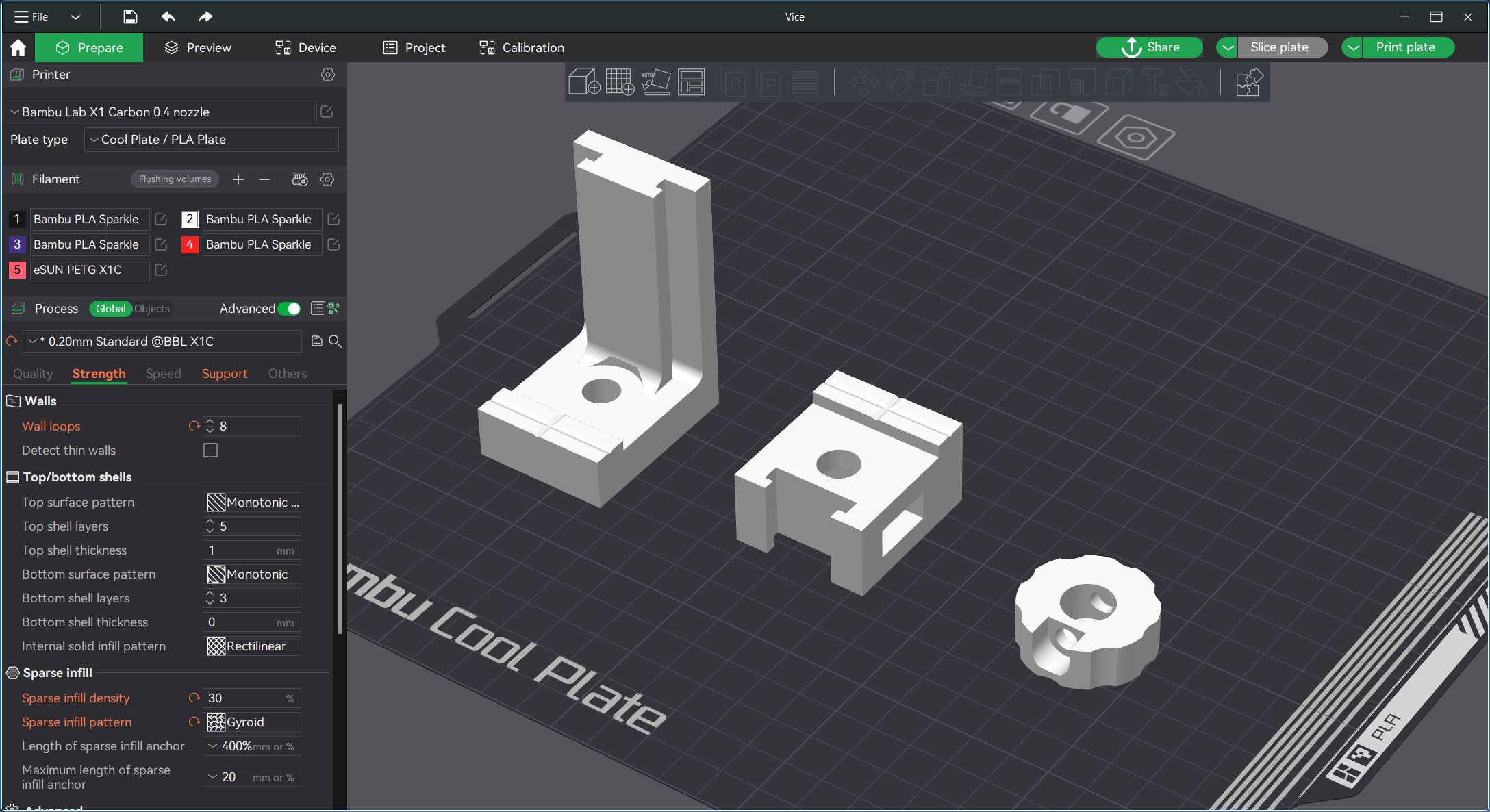

Xem file 3MF để biết cách định hướng bộ phận.

Tôi đã sử dụng Wall Loops = 8, Infill Density = 30%, Infill Pattern = Gyroid.

Tôi hy vọng bạn cũng thấy bản in này hữu ích.

Nhớ để lại cho tôi một vài phản hồi hoặc thậm chí là một lời nhắn để tôi có thêm động lực tạo ra nhiều bản vẽ như thế này nhé.
