Mô hình Máy phát điện Tua-bin Gió

Đây là mô hình tua-bin gió không theo tỉ lệ.

In và lắp ráp rất vui.

Hướng dẫn in:

• Nó được tạo ra để in với vòi phun 0.4mm và chiều cao lớp 0.2mm.

• Cánh quạt có thể in ở chế độ vase mode nhưng bạn cần đặt số lớp đáy là 11 (với chiều cao lớp 0.2mm). Tôi đã sử dụng thời gian lớp tối thiểu là 5 giây và tốc độ tối thiểu là 8mm/s và có một cánh quạt hoàn hảo. Quá chậm hoặc quá nhanh có thể làm cho đầu cánh không được đẹp như mong đợi.

• Chú ý độ bám dính cho cánh quạt và trụ.

• In 3 CÁNH QUẠT và một cái của mỗi tệp khác.

• Khuyến nghị dùng độ điền đầy 10% gyroid

• Tối thiểu 2 lớp vỏ

• TRỤC có hai phiên bản: FULL và CẮT NỬA. Phiên bản CẮT NỬA sẽ cho bạn một trục chắc chắn hơn, nếu bạn cần.

Hướng dẫn lắp ráp:

• 3 CÁNH QUẠT cần được dán vào chi tiết HUB ở các vị trí được chỉ định. Chú ý vị trí của cánh quạt để nó thẩm mỹ hơn.

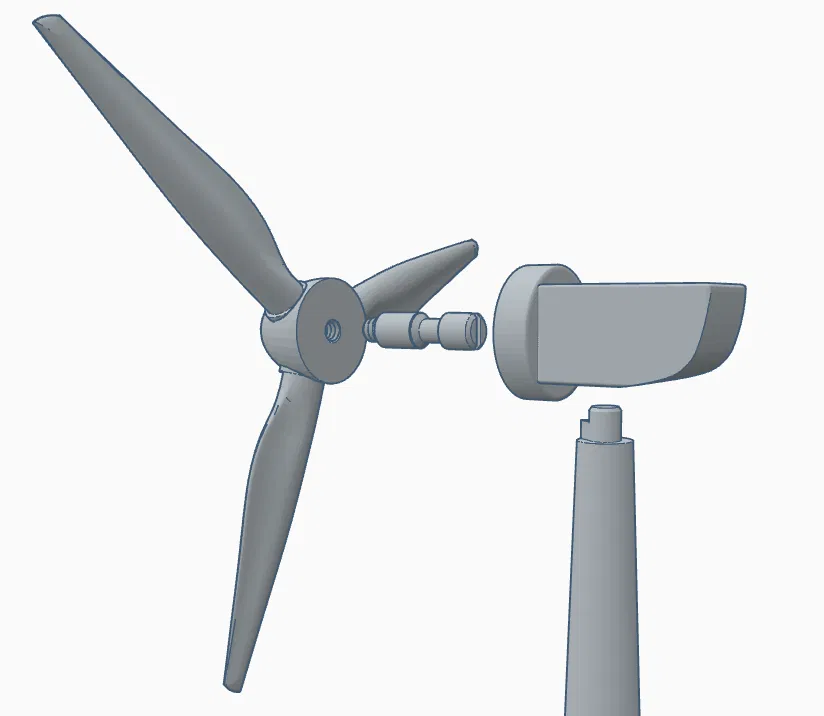

• Sau khi tất cả các bộ phận được in xong và CÁNH QUẠT đã được dán chắc chắn vào HUB, hãy làm theo trình tự sau:

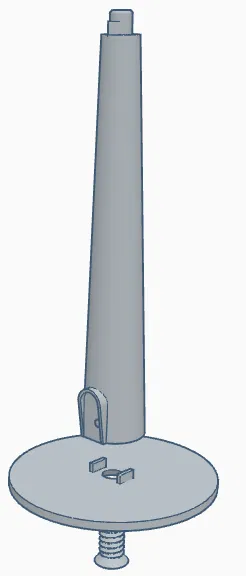

1. Lắp TRỤ vào ĐẾ và siết CHẶT BU LÔNG ĐẾ (chú ý hướng, lỗ và các rãnh không nằm ở giữa);
2. Siết TRỤC vào lỗ của HUB;
3. Lắp TRỤC vào lỗ phía trước của chi tiết NACELLE (cho đến hết) và giữ bằng tay;
4. Lắp lỗ ở đáy chi tiết NACELLE vào trụ.

Chi tiết TRỤ khóa TRỤC để nó không bị rơi ra dễ dàng. Kiểm tra hình ảnh để được hướng dẫn.

TRỤC cũng sẽ hoạt động như một tuốc nơ vít để lắp ráp hoặc tháo rời CHẶT BU LÔNG ĐẾ.

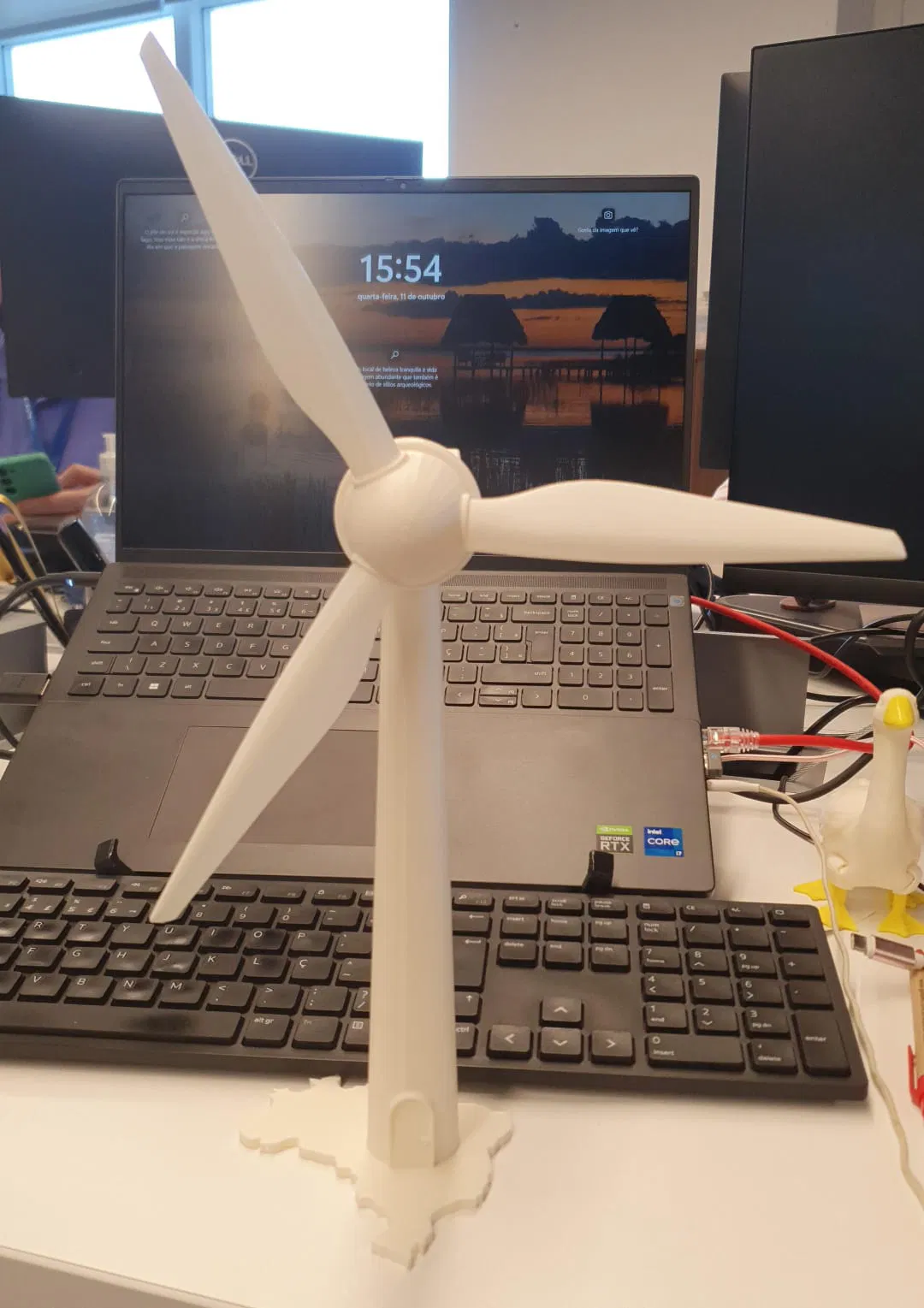

Kết quả cuối cùng sẽ có kích thước khoảng 35cm từ đế đến đầu cánh quạt cao nhất.

Chúc vui!

Tag tôi nhé!

Đây là mô hình đầu tiên của tôi và tôi hy vọng mọi người thích nó!

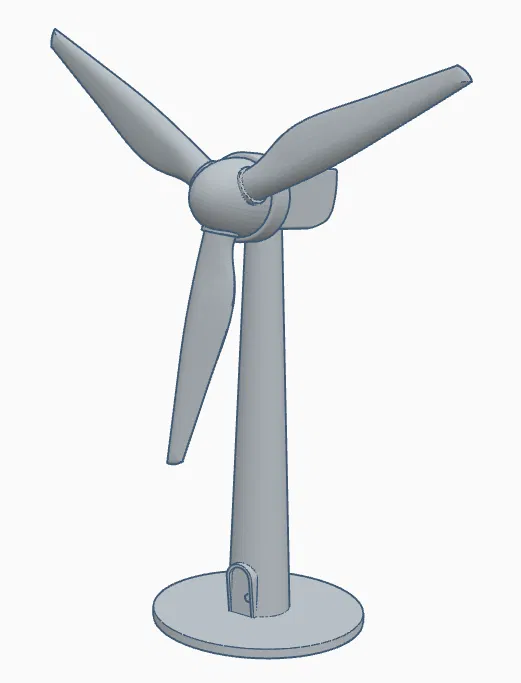

[CHỈNH SỬA ngày 1 tháng 1 năm 2024: Trên bản vẽ 3D, các cánh quạt bị xoay ngược lại. Đã điều chỉnh và bây giờ bản vẽ 3D đã chính xác, giống như ảnh chụp. Tua-bin quay theo chiều kim đồng hồ (với người quan sát nhìn vào Hub). Bây giờ mọi thứ đều ổn rồi.]
