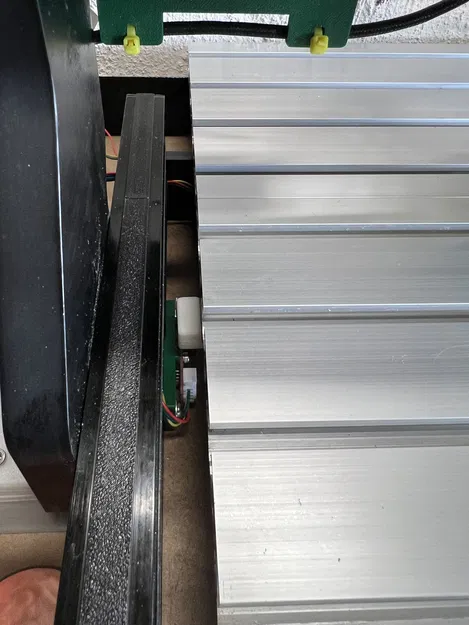

Nâng cấp trục Y 3018 Pro lên 3040 với Đế nhôm & Công tắc hành trình

Yêu cầu:

• Một máy khoan bàn (mô hình này sẽ không thể thực hiện được với máy khoan cầm tay).
• Bạc đạn tuyến tính SCV10VUU
• 8x bu lông thép không gỉ M5 x50mm
• 8x bu lông đầu phẳng chìm M6 x20mm thép không gỉ
• 8x bu lông đầu trụ M6 x20mm thép không gỉ
• Tán trượt T-Nuts 3030 Series M6 và M5 (không phải loại xoay)
• Bộ mở rộng 3018 Pro sang 3040

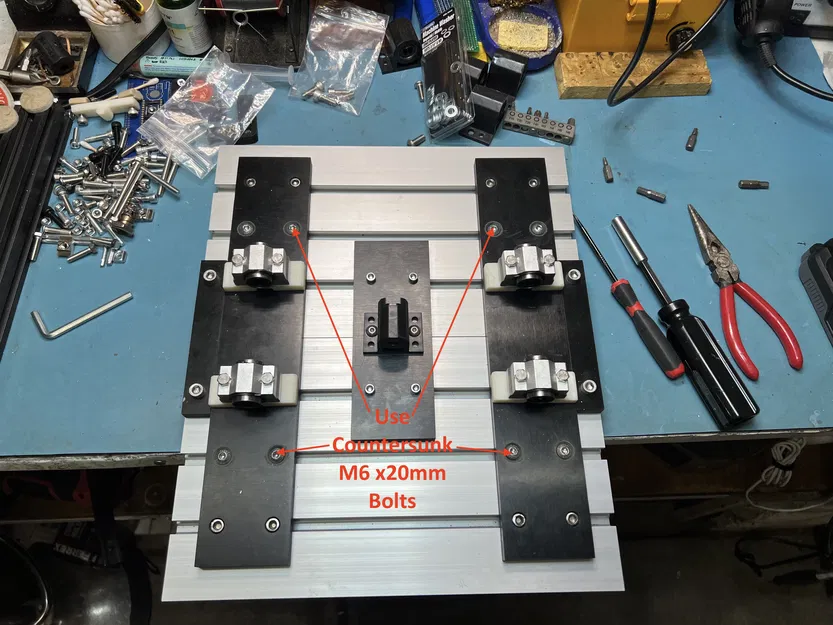

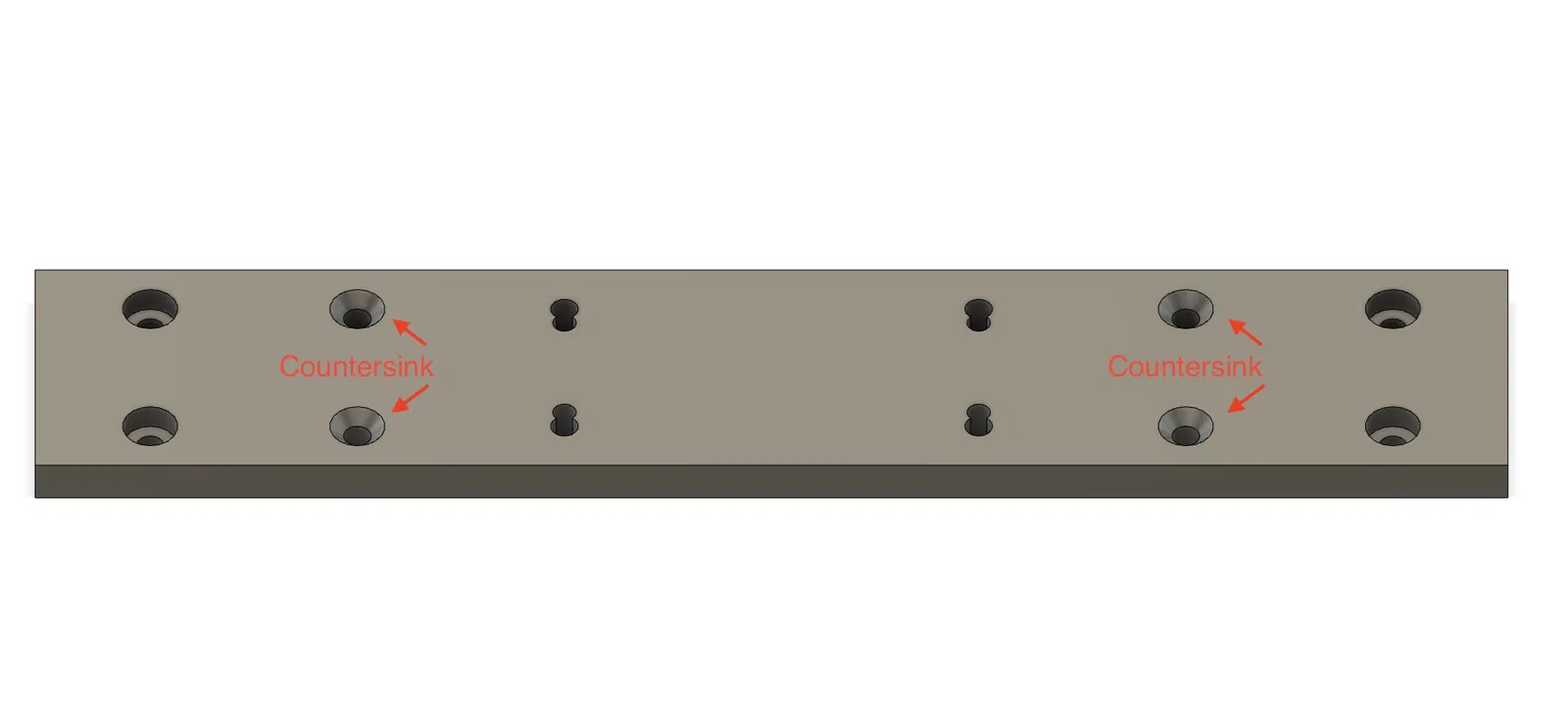

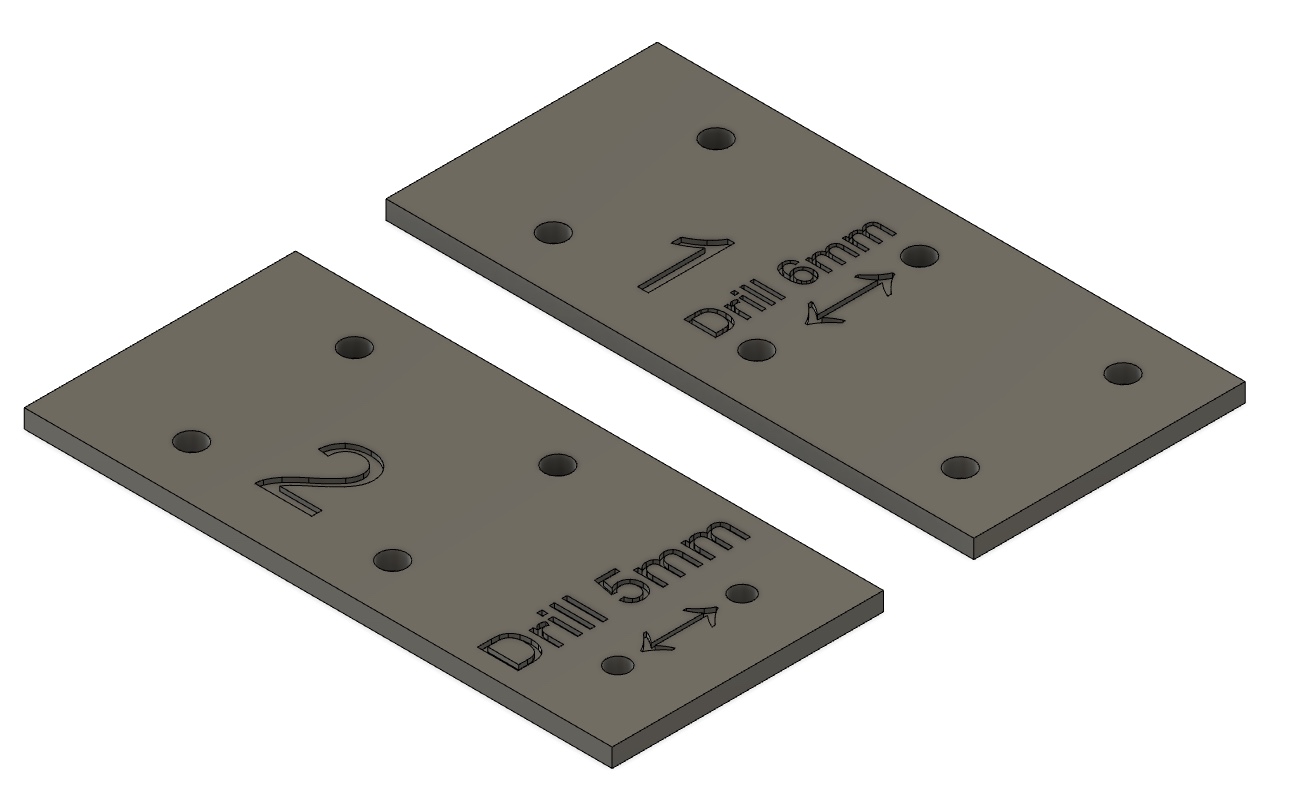

Sử dụng các lỗ khoan hướng dẫn theo thứ tự được đánh số để khoan 2x Tấm kết nối lớn. Tôi khuyên bạn nên sử dụng Bu lông M6 x20mm với các lỗ khoan hướng dẫn để định vị chúng trên Giá đỡ mở rộng và sử dụng mũi khoan “Spur Wood aka BradPoint Bit” để khoan các lỗ vào Tấm kết nối. Bạn sẽ cần phải làm phẳng chìm 4 lỗ, như thể hiện trong hình, nếu không bu lông sẽ cạ vào các đầu của khung.

Bạn cũng sẽ cần khoan các lỗ ren trong Khối bạc đạn nhôm bằng mũi khoan tốc độ cao 5,5 mm.

Tôi khuyên bạn nên in Giá đỡ bạc đạn bằng ABS+ và độ điền đầy (infill) 50% Cubic.

Nâng cấp chiều cao Z tùy chọn:

Bạn có thể thay thế 2x Thanh nhôm 2040 x480mm bằng 2x Thanh nhôm 2080 x480mm.
