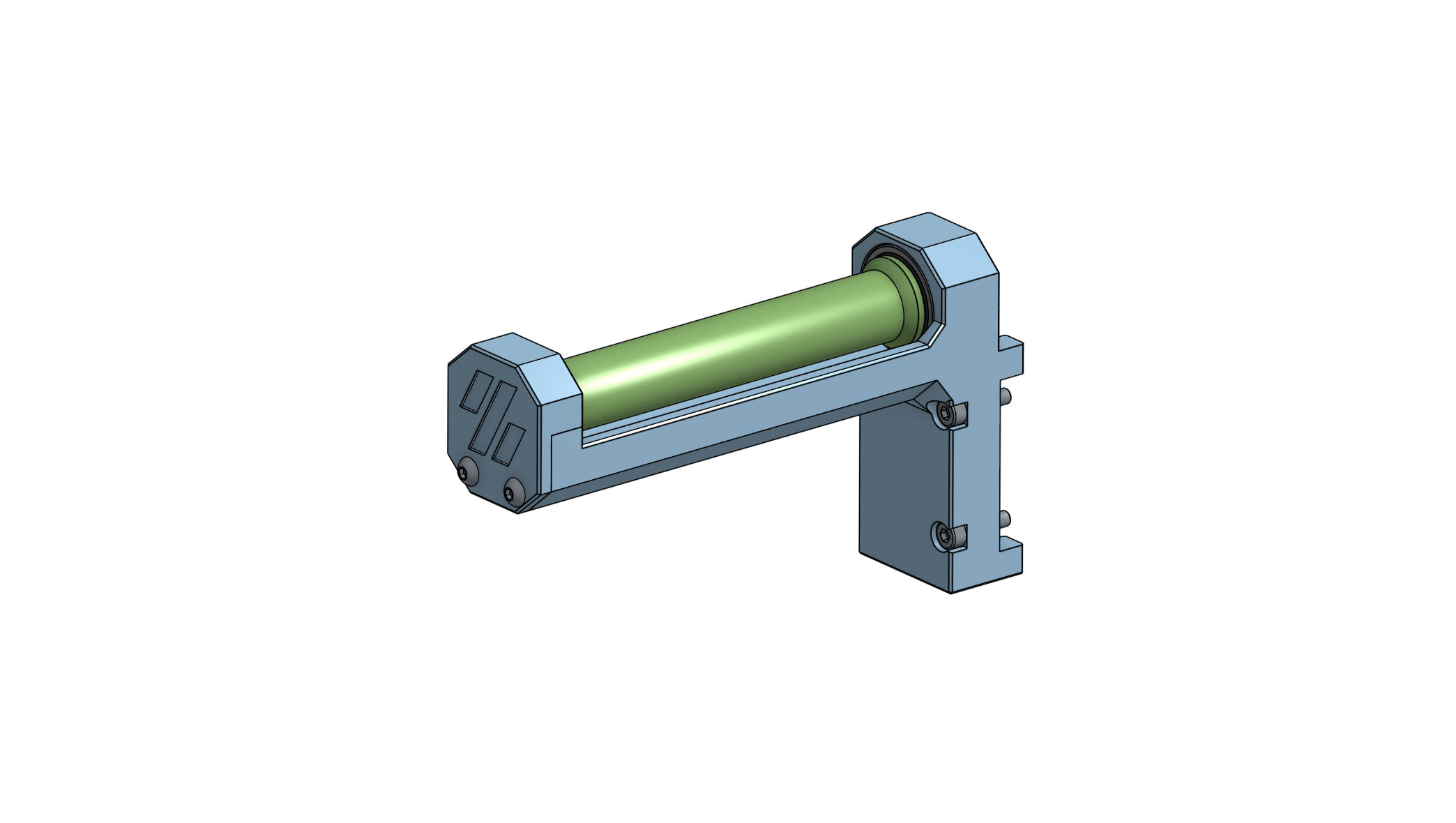

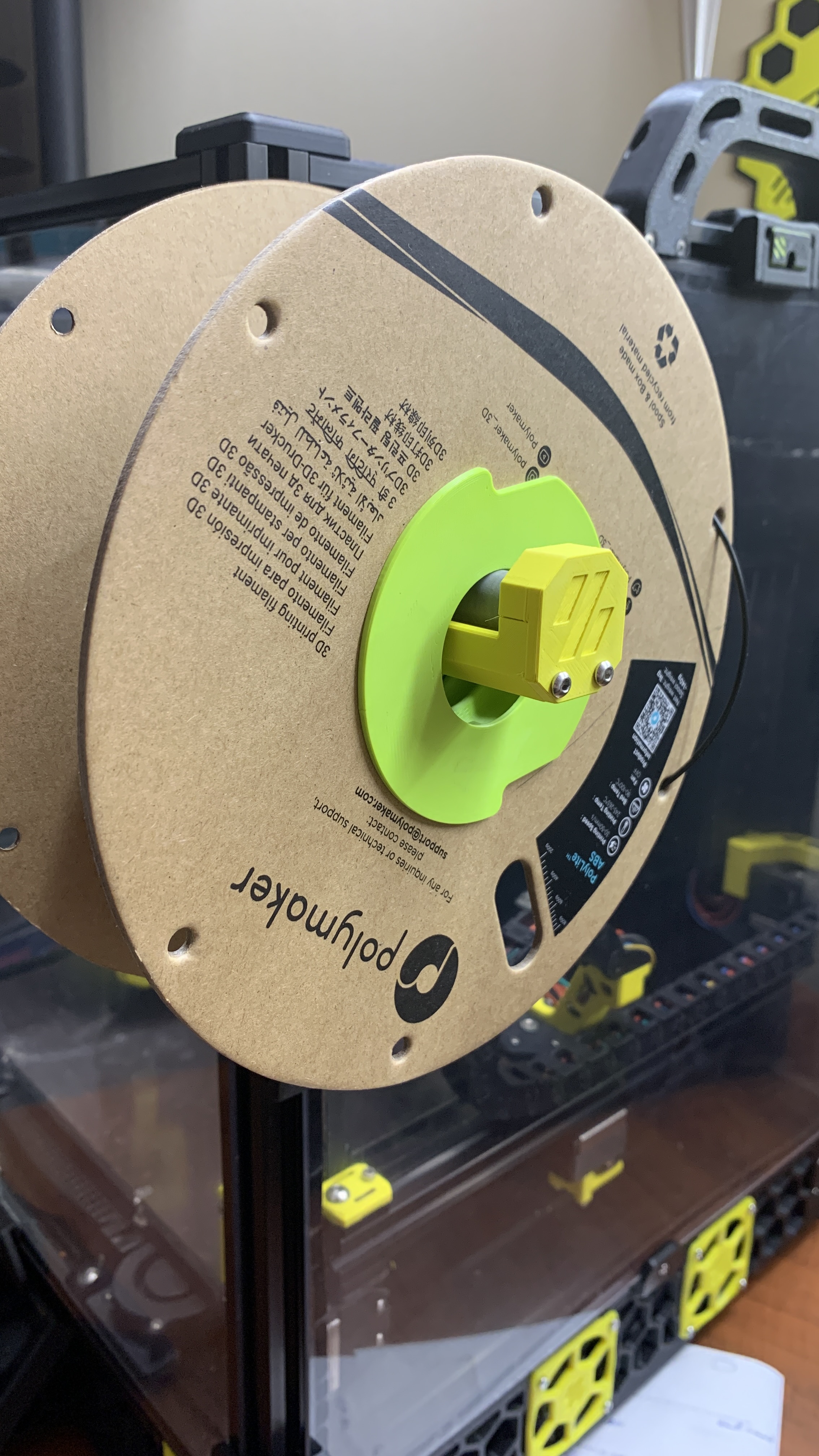

Giá đỡ cuộn dây Voron (vòng bi 608)

Giá đỡ cuộn dây Voron V2.4, Trident, V0.2 và Micron

Lưu ý quan trọng

Cẩn thận với loại vòng bi bạn dùng. Bạn không muốn nó quay quá nhanh đâu. Cứ tìm loại vòng bi rẻ rẻ thôi (hiếm khi nói được câu này! haha) hoặc dùng vòng bi in 3D. Loại của tôi dùng quay không có mượt lắm nè

Đây là loại 608 tôi đang dùng nè:

/3d-model/138942-vong-bi-608-in-san-khong-bi-khong-lap-rap-in-mot-lan

Mục đích thiết kế:

• Thay thế giá đỡ cuộn dây Voron tiêu chuẩn
• Lăn trên vòng bi thay vì ống Teflon để ma sát ổn định

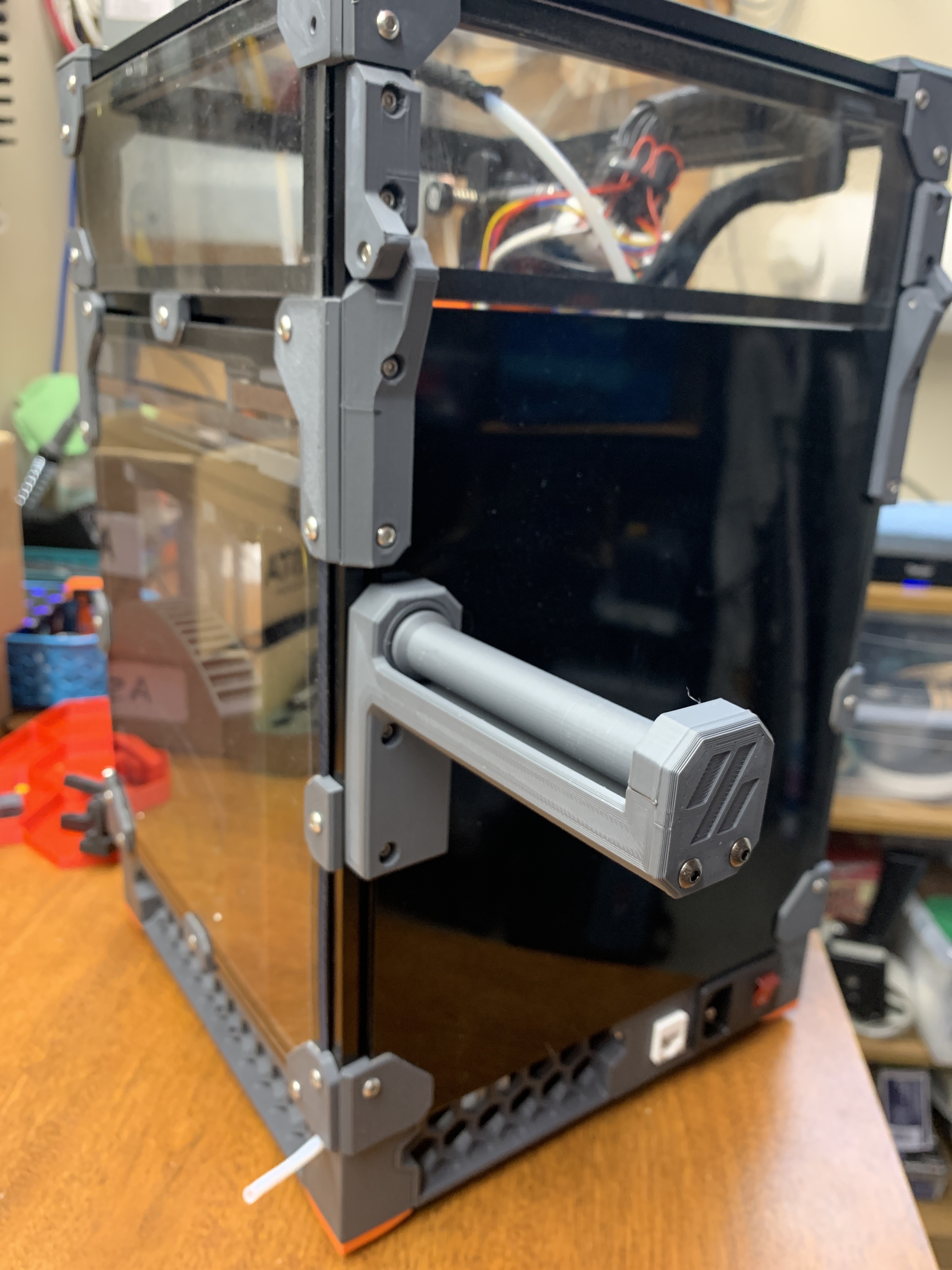

• Có thể tháo tấm panel mà không cần tháo giá đỡ cuộn dây (V2.4 & Trident)

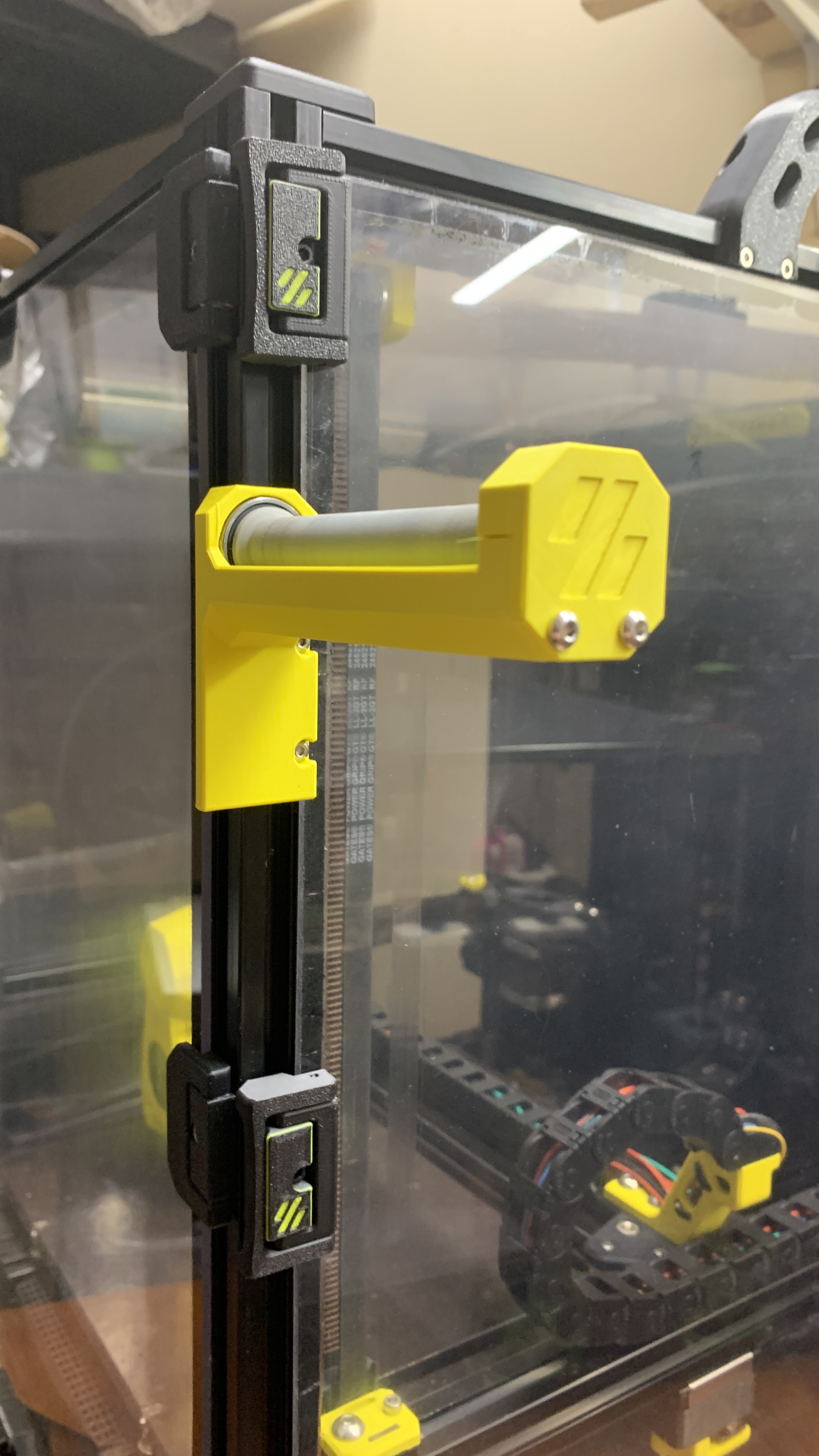

• Gắn trên thanh nhôm 2020 (V2.4 & Trident)

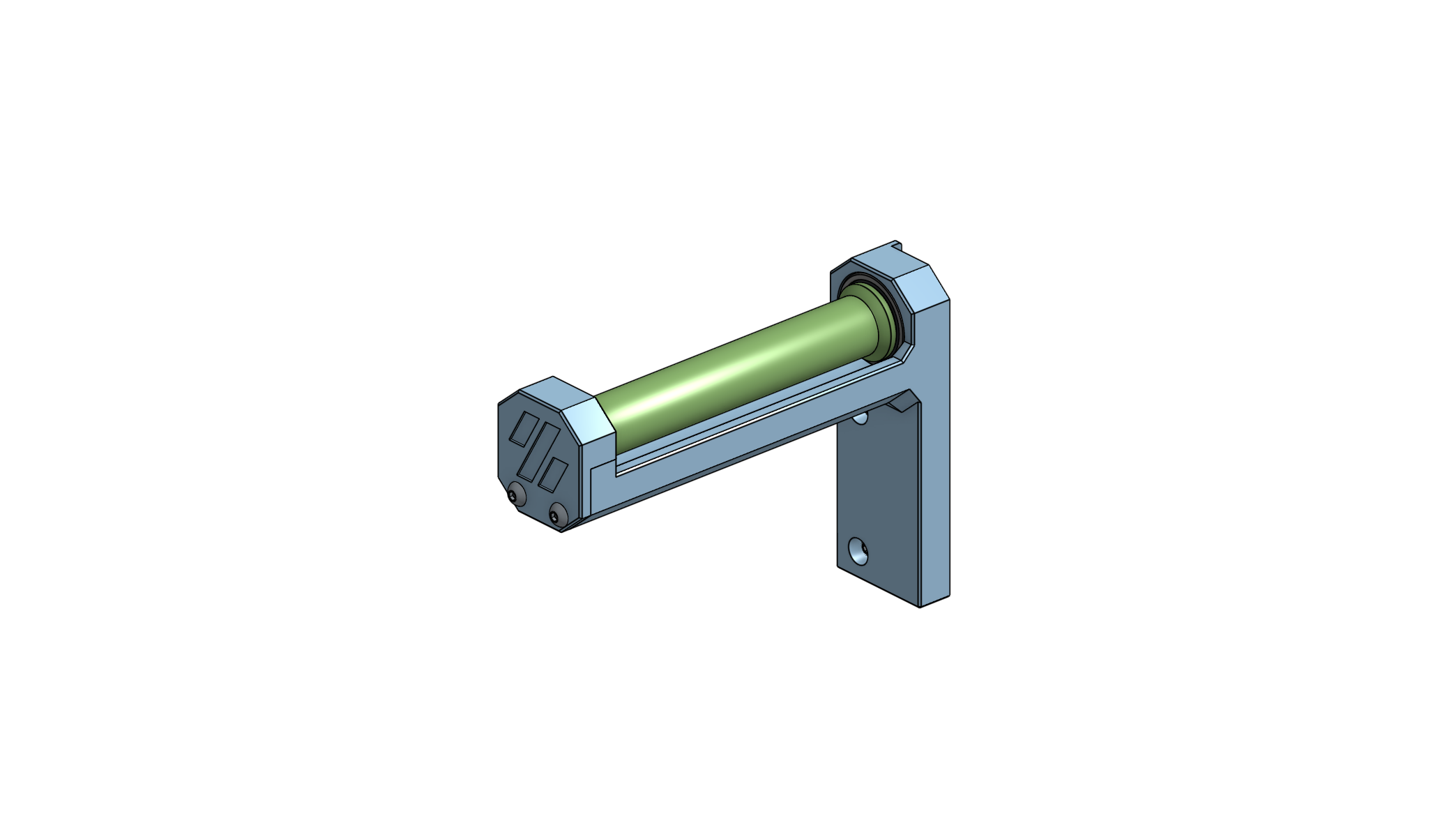

• Gắn trên thanh nhôm 1515 (V0.2, Micron) với tấm đế dày 3mm hoặc 5mm
• Thiết kế cho phép in chi tiết Roller.stl bằng nhiều loại vật liệu khác nhau. Đặc biệt là TPU/TPE để tăng độ bám
• Tất cả các bộ phận được thiết kế để dễ dàng in mà không cần hỗ trợ
• Chấp nhận cuộn dây rộng tới 80mm
• Chấp nhận cuộn dây có đường kính trong nhỏ nhất là 34mm (hữu ích khi dùng kẹp cuộn dây bằng giấy carton)

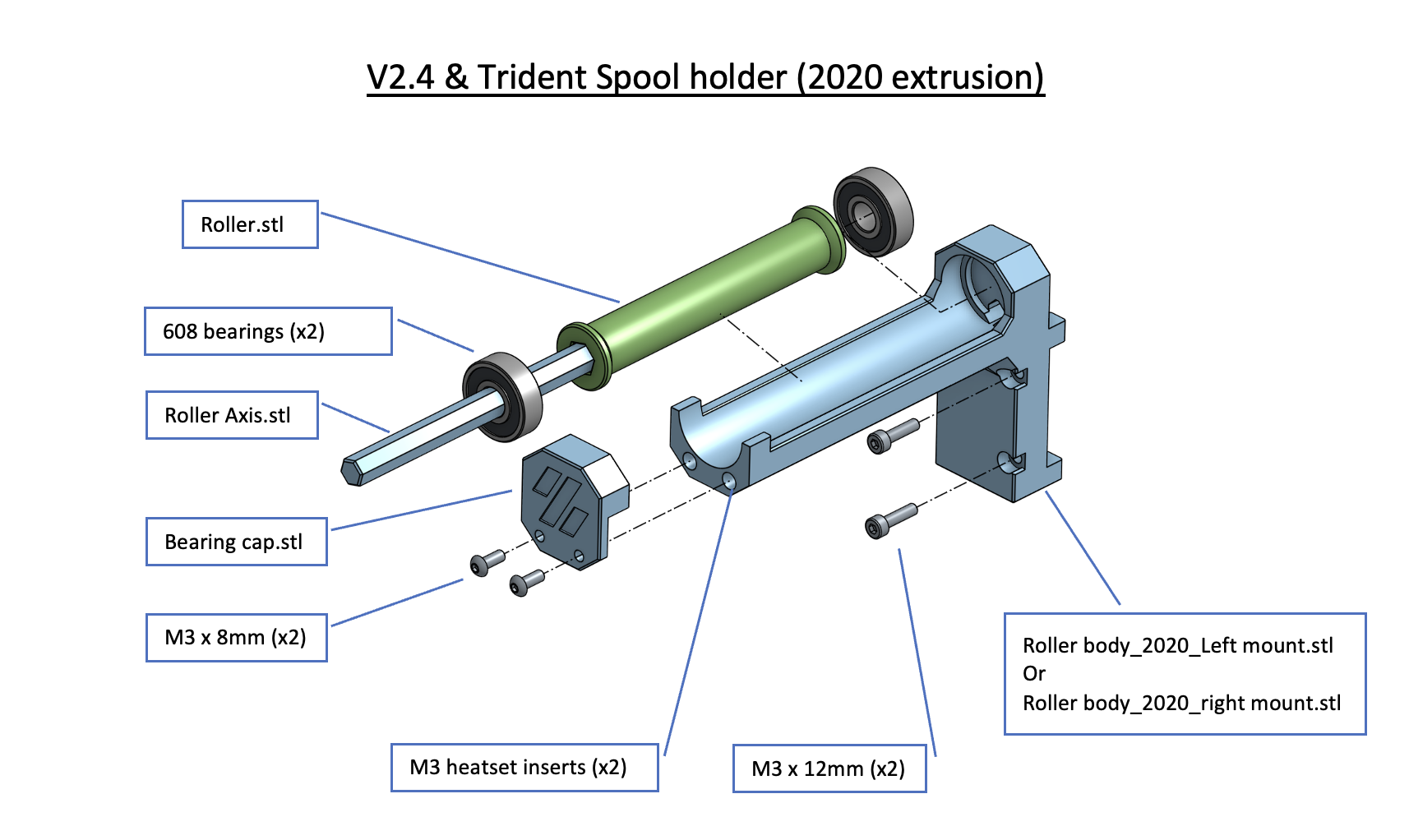

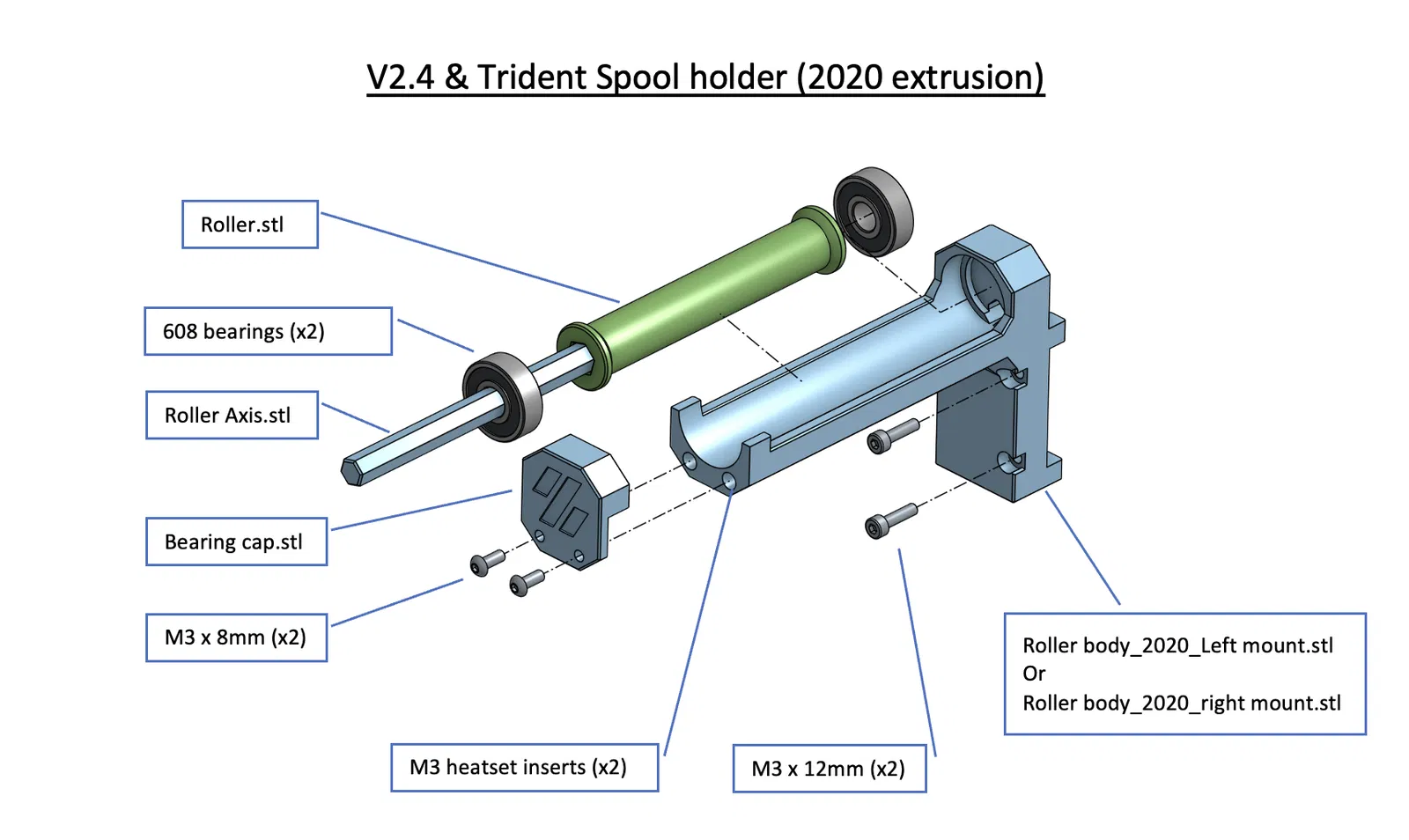

Danh sách vật tư (BOM):

• 2X Vòng bi 608 in 3D (Tôi dùng: /3d-model/138942-vong-bi-608-in-san-khong-bi-khong-lap-rap-in-mot-lan)
• 2X Ốc ren nhiệt M3 (Heatset inserts)
• 2X Ốc M3 x 8mm (cho nắp vòng bi)
• 2X Ốc M3 x 12mm (gắn vào khung)
• 2X T-nut M3

In ấn:

• Đối với V2.4 và Trident, có 2 phiên bản thân con lăn tùy thuộc vào phía bạn muốn gắn vào thanh nhôm
• Chất liệu nào cũng được. Nó ở ngoài khoang máy mà
• Các file STL đều được định hướng đúng
• Không cần hỗ trợ
• Thông số in của tôi:
  • Vật liệu: ABS và TPE85 cho con lăn
  • 4 lớp vỏ, 5 lớp trên, 5 lớp dưới
  • Ruột: 40% cubic
• Roller.stl – Nên đặt vị trí seam ngẫu nhiên để không có đường nối cứng trên bề mặt

[Cập nhật 2024-07-30]

• Giảm kích thước thân và nắp để cho phép cuộn dây có đường kính trong nhỏ hơn vừa vặn (đặc biệt khi dùng kẹp cuộn dây bằng giấy carton). Đường kính nhỏ nhất mới = 34mm

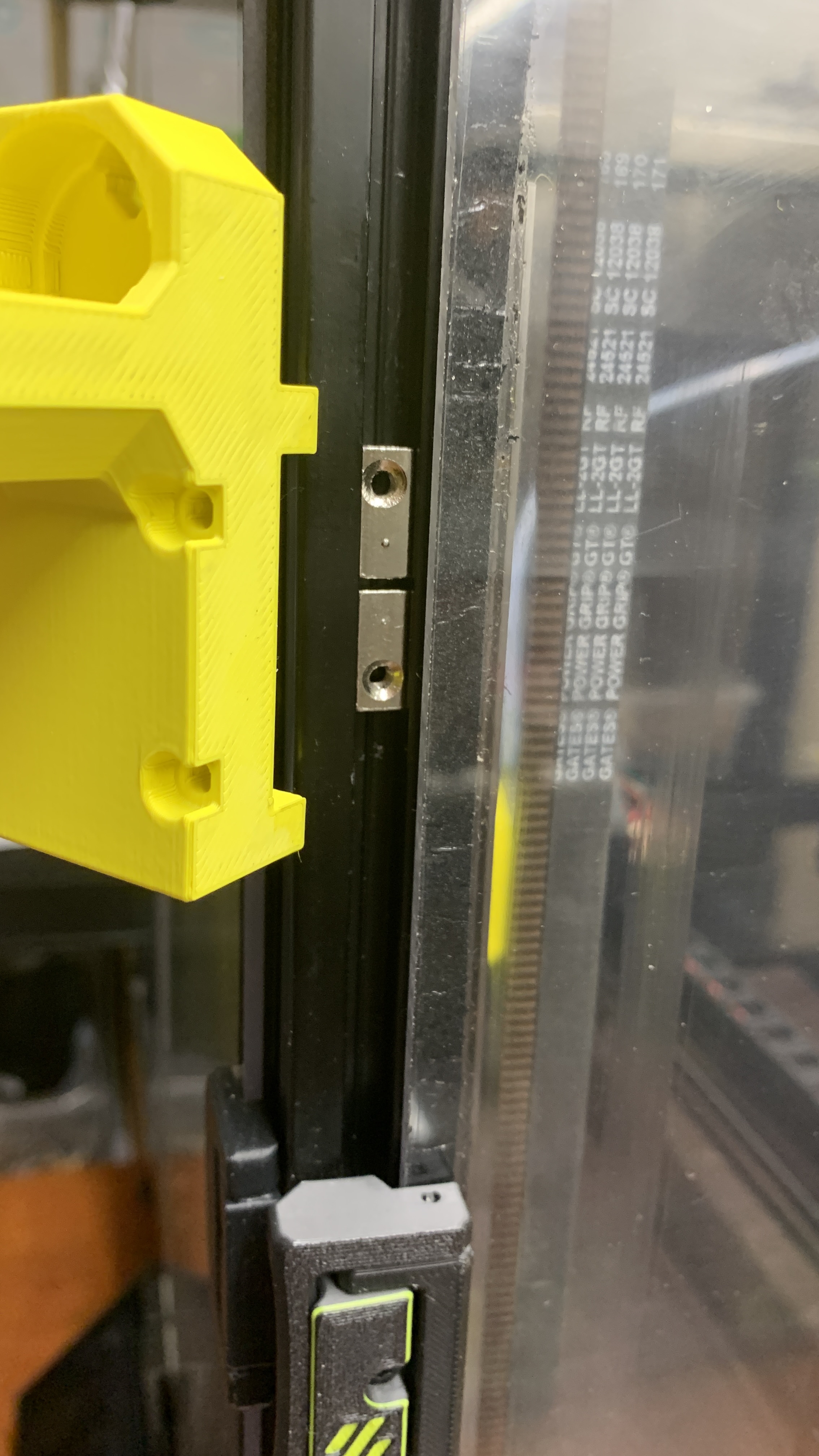

• Giá đỡ 2020 = Thay thế ốc M5 và T-nut bằng một cặp ốc M3. Độ ổn định tốt hơn và khoảng trống cho tấm panel tốt hơn. BOM giống nhau cho tất cả các mẫu

[Cập nhật 2024-07-07]

• Đã thêm file STEP

[Cập nhật 2024-05-25]

• Đã thêm file “Roller body_5mmGap_1515.stl”
• Dành cho V0.2 hoặc Micron (bộ khung 1515) với tấm đế dày 5mm
• Đổi tên giá đỡ 1515 mặc định để chỉ rõ là dành cho tấm đế 3mm

[Cập nhật 2023-06-26]

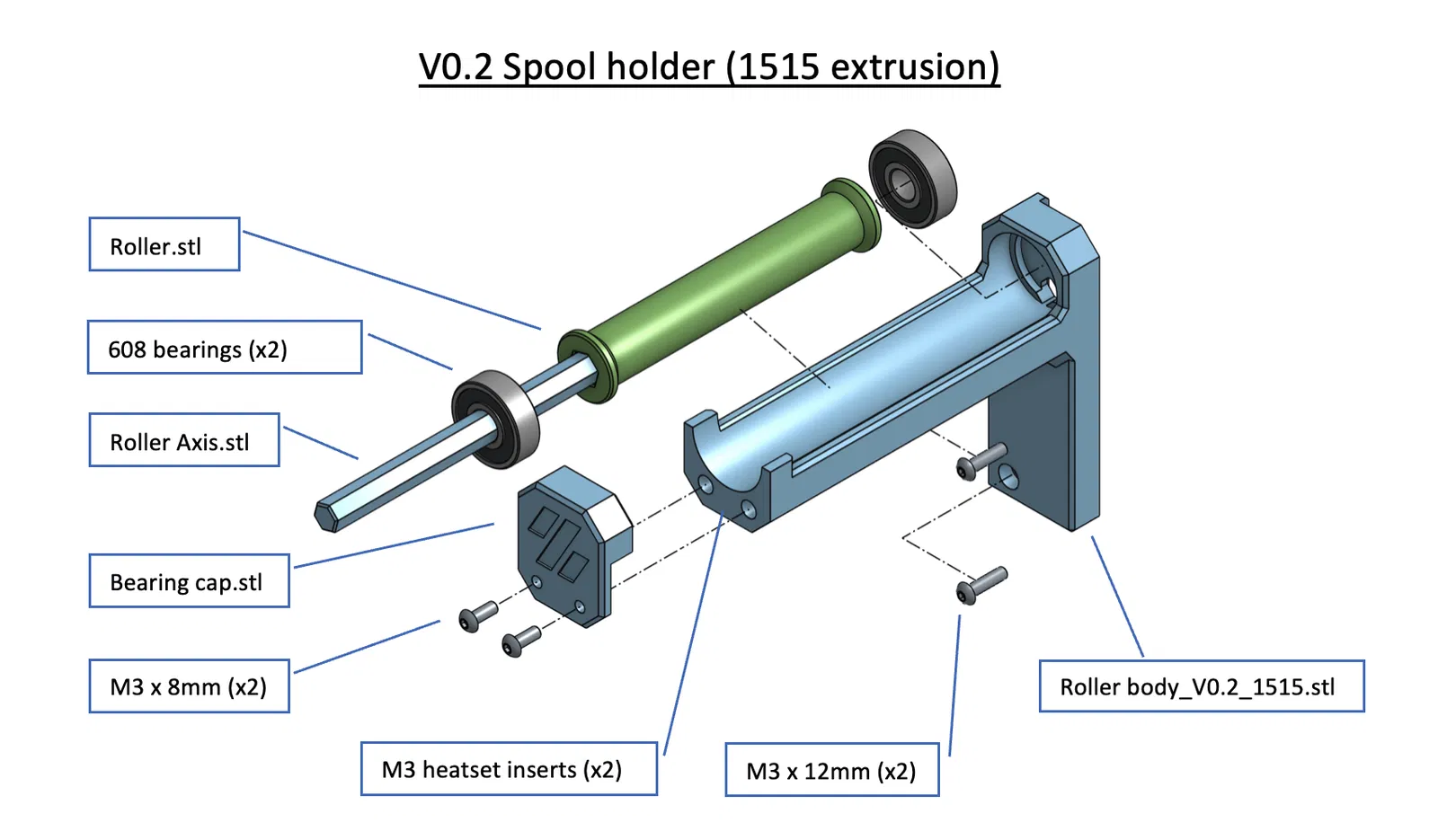

• Đã thêm mẫu V0.2
• Thêm logo Voron vào nắp vòng bi
• Xóa file PDF vì thông tin trùng lặp

[Cập nhật 2023-06-13]

• Khuyến nghị sử dụng vòng bi in 3D thay vì vòng bi 608 chất lượng cao để giảm thiểu rủi ro vòng bi quay quá nhanh làm rối dây filament bên ngoài cuộn
• Khuyến nghị đặt vị trí seam ngẫu nhiên trên file Roller.stl
