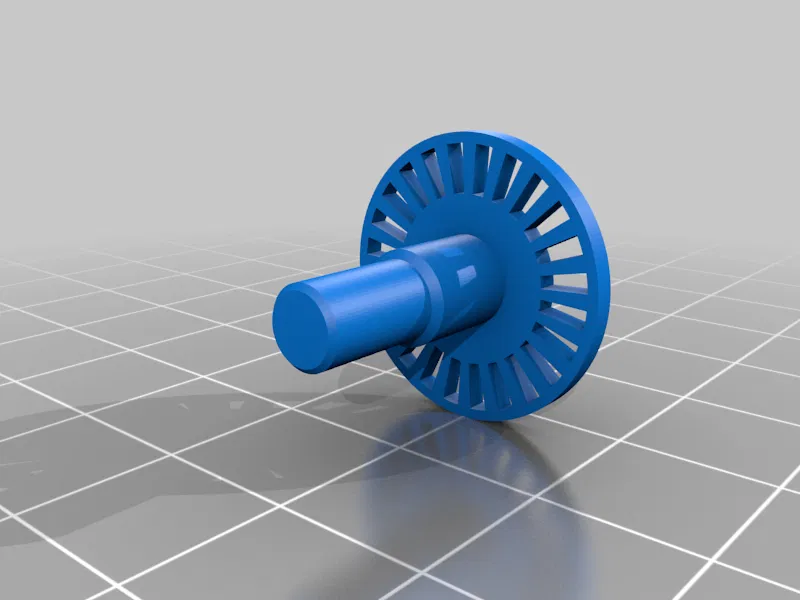

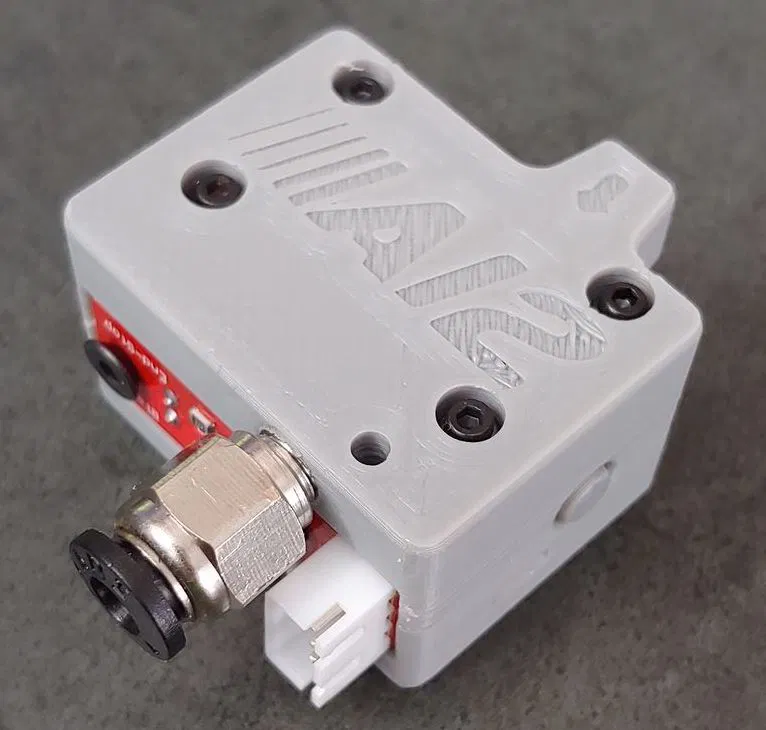

Chỉnh sửa - Cảm biến chuyển động Filament với Bộ mã hóa Quang học

Chỉnh sửa bộ mã hóa này để phù hợp với các bộ phận tôi có sẵn, đồng thời thực hiện một số điều chỉnh cá nhân. Đã cập nhật để bao gồm Giá đỡ cho thanh ray 2020 trên Voron của tôi.

Linh kiện

• 1 x Cảm biến quang học: https://www.amazon.ca/gp/product/B072R4FRDH

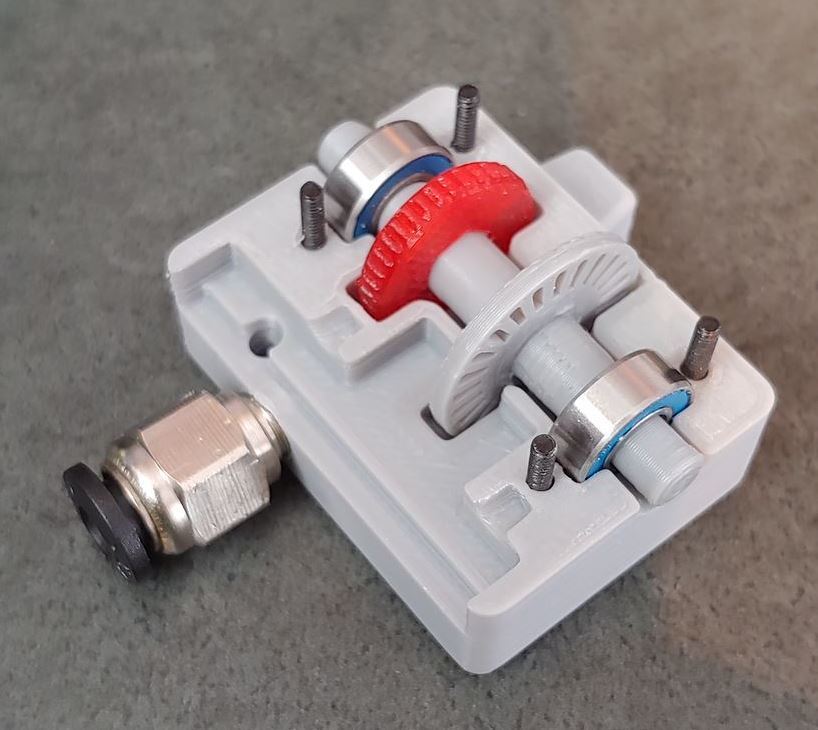

• 2 x Vòng bi MR115-2RS 5x11x4mm: https://www.amazon.ca/gp/product/B07CVBW44R
• 4 x Vít, Vòng đệm và Đai ốc M2x16mm
• 2 x Vít M3x8mm để gắn cảm biến quang học
• 2 x Vít M3x12mm và Đai ốc T để gắn vào thanh ray 2020.
• 1 x Vòng bi cỡ 608 tùy chọn cho dẫn hướng Giá đỡ bên.

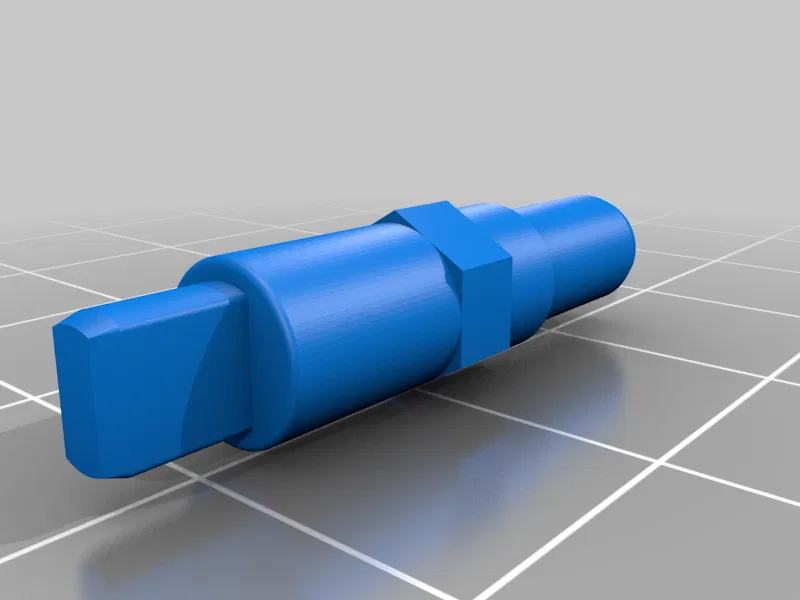

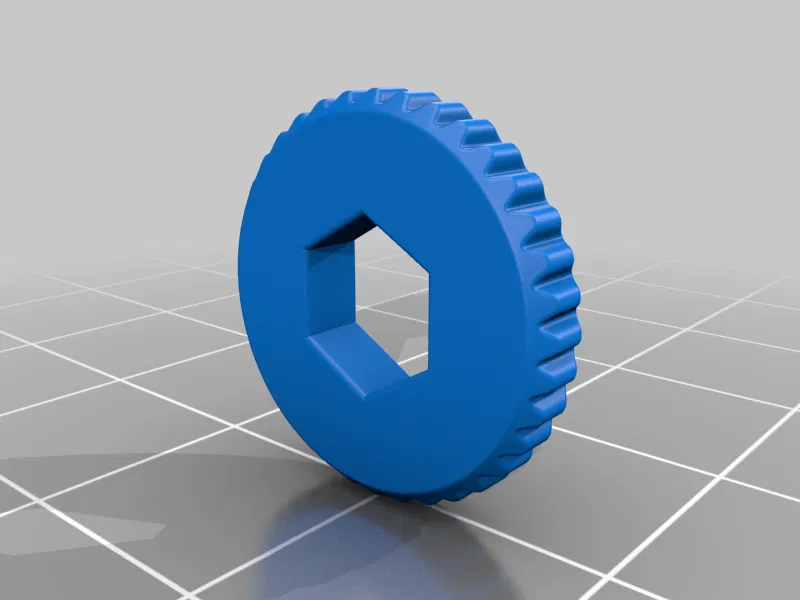

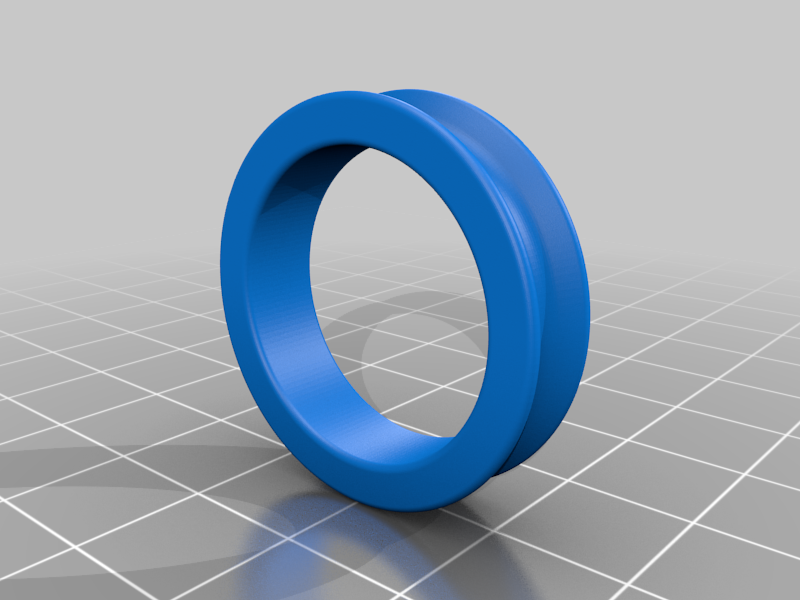

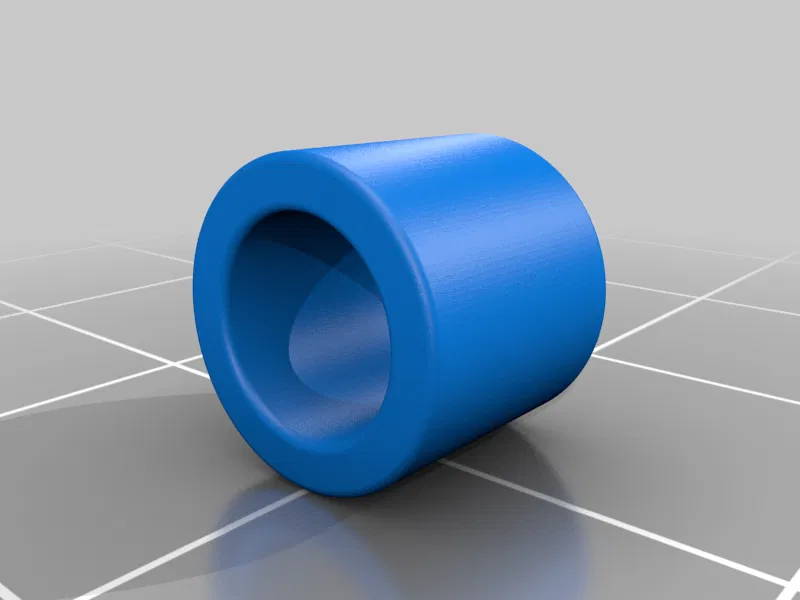

Mọi thứ được in bằng PLA ở độ cao lớp 0.15-0.25, ngoại trừ Trục bánh xe và Hướng dẫn Giá đỡ bên tùy chọn được in bằng TPU ở độ cao lớp 0.15.

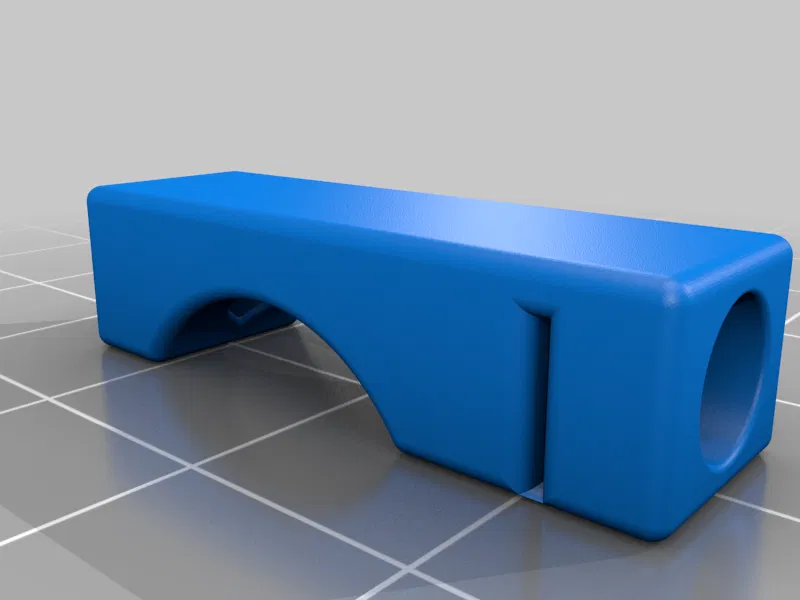

Có một dụng cụ cắt cho ống PTF (Remix_Cutting_Tool.stl) có thể dùng để cắt thẳng hoặc cắt cong theo bánh xe. Hãy chắc chắn khi lắp ống PTF, bạn dừng lại trước khi nó chạm vào bánh xe hoặc nó sẽ làm kẹt bánh xe.

Tùy chọn gắn cho cảm biến.

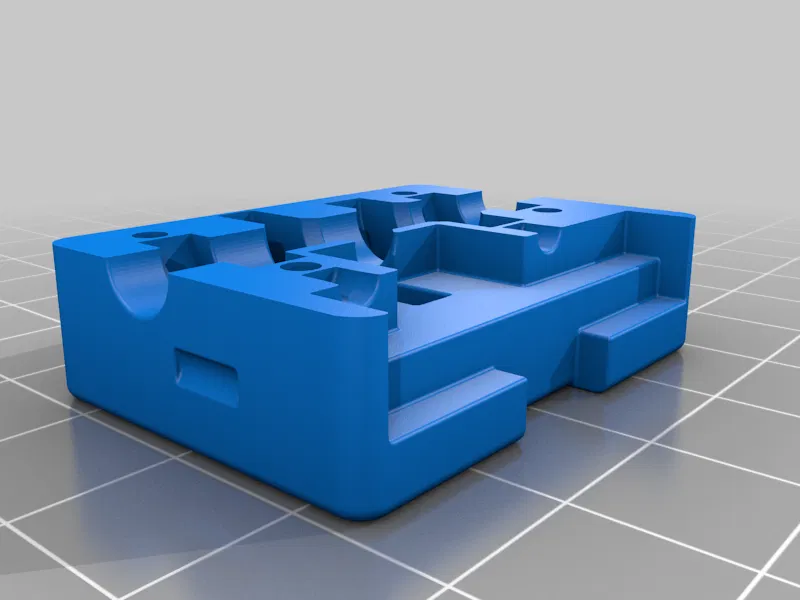

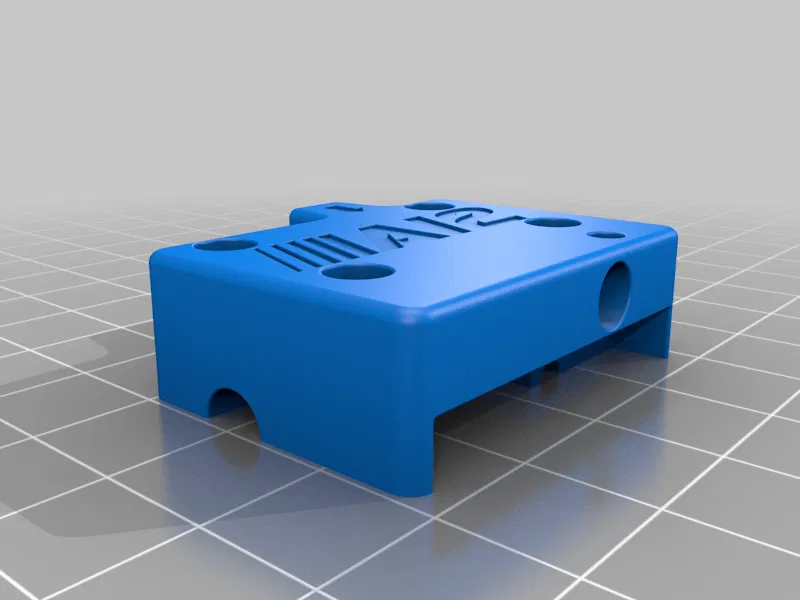

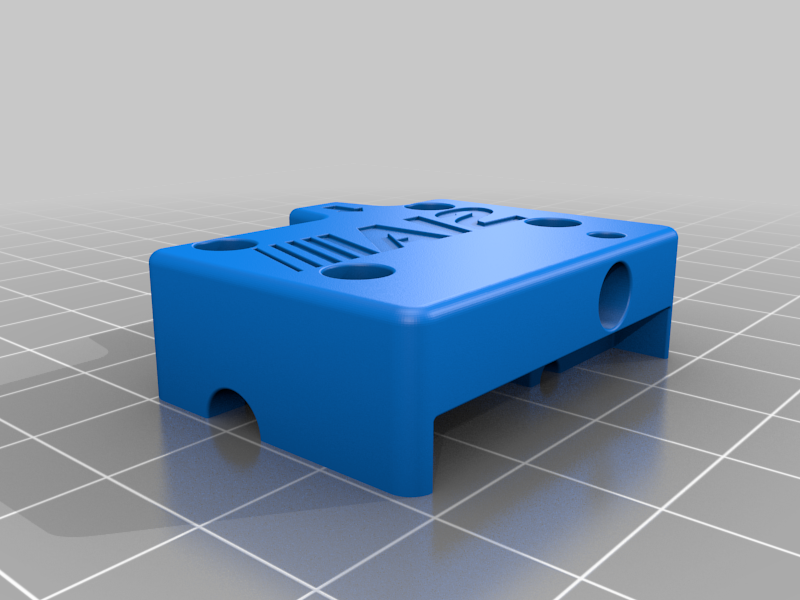

1. Giá đỡ phía trên Trực tiếp (Remix_Body_Mount.stl) dành cho thanh ray phía trên, hoạt động cho bộ truyền động trực tiếp nạp từ trên xuống.

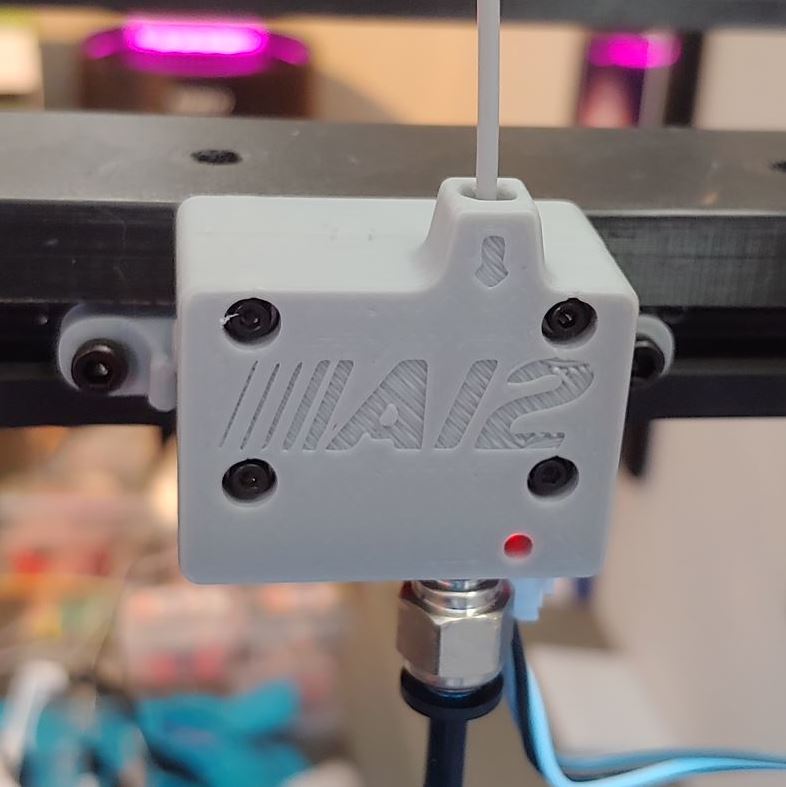

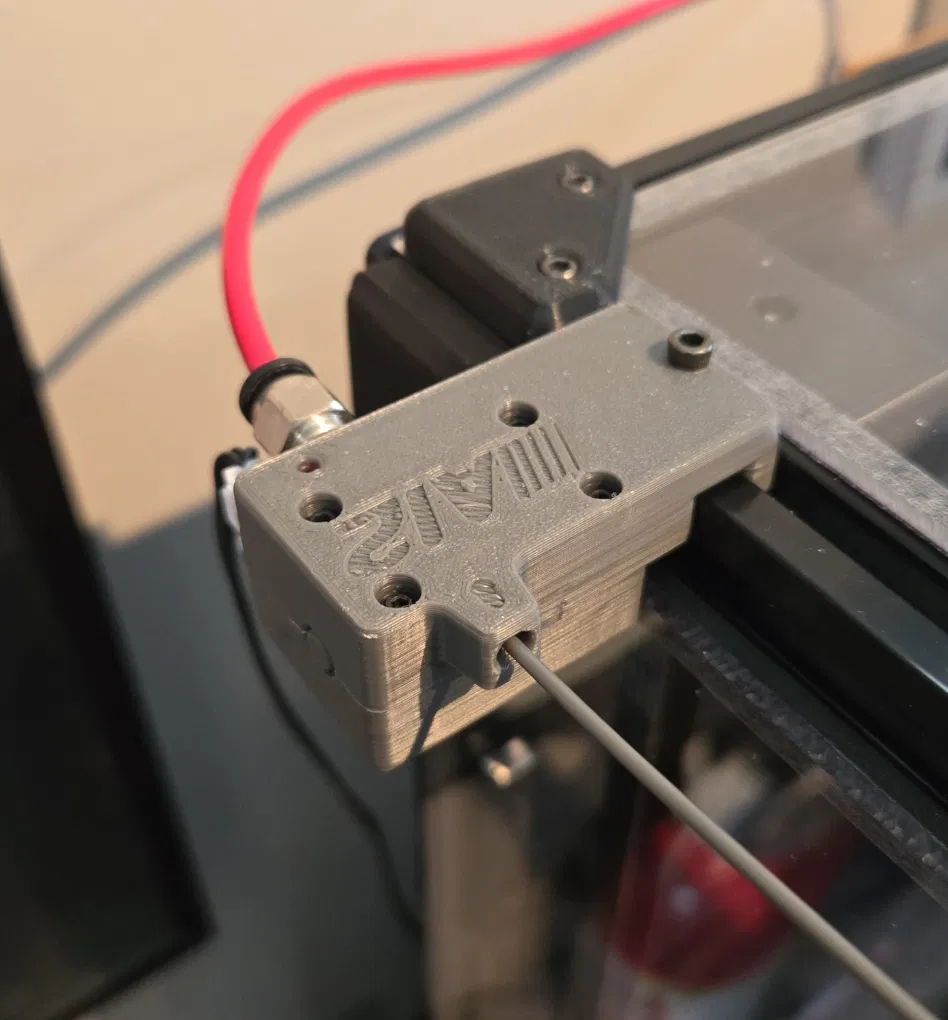

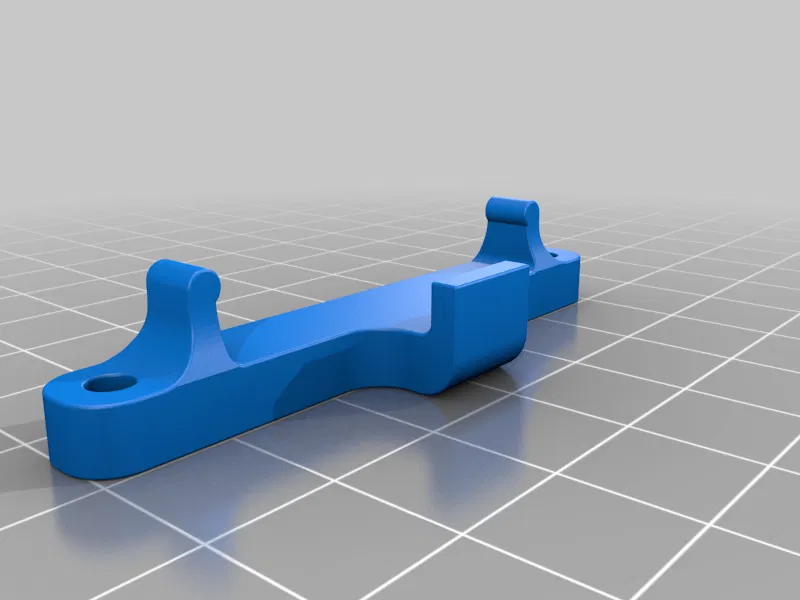

2. Giá đỡ bên (Remix_Body_FrontMount.stl) dành cho phía bên của thanh ray, đây là cái tôi sử dụng cho Voron của mình và thay thế giá đỡ ống PTF hiện có.

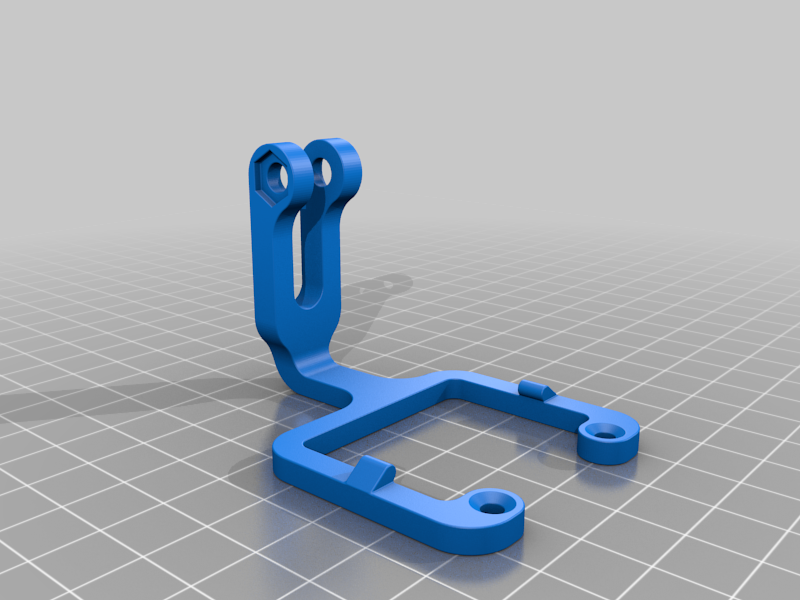

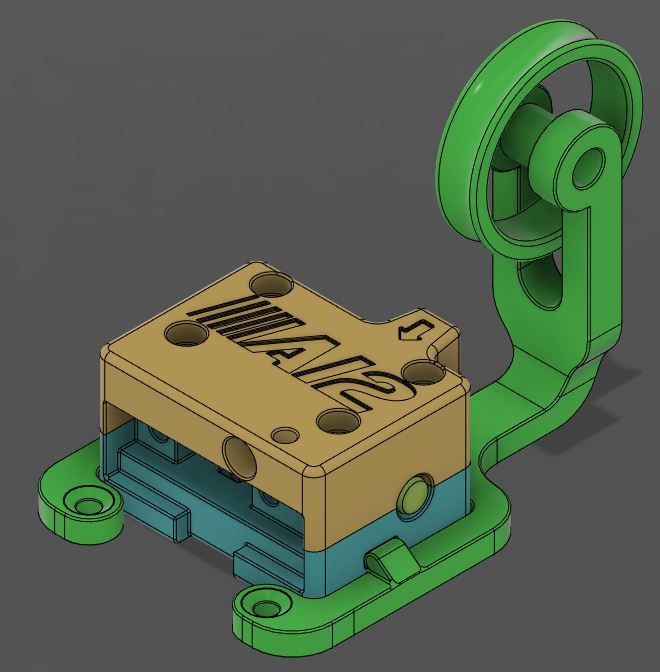

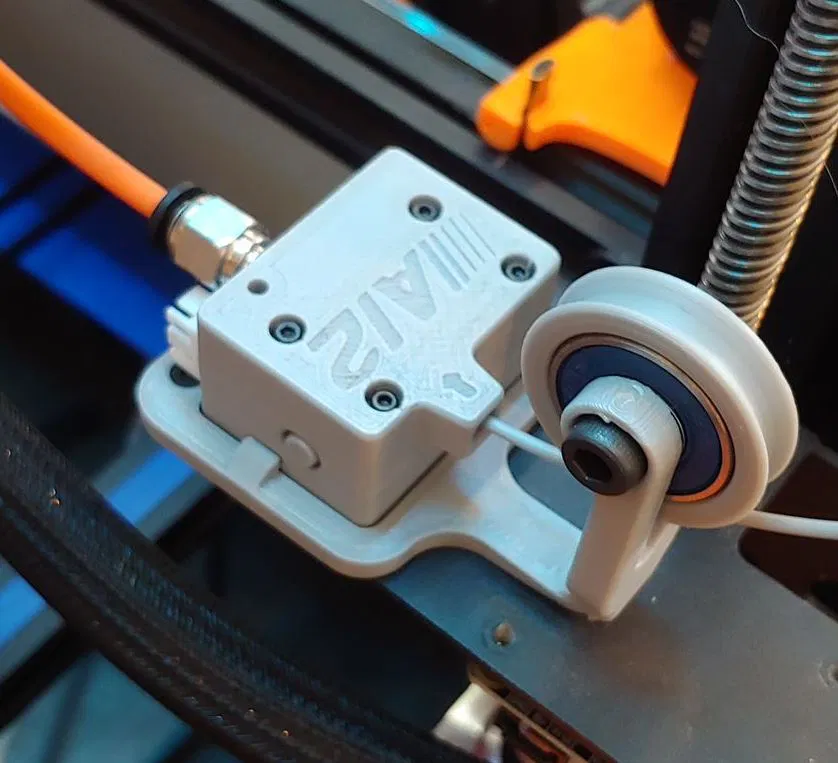

3. Giá đỡ Stepper (Remix_Body_MountSide_Base.stl) dành cho vị trí của stepper bowden trên máy slinger giường. Cái này có bánh xe vòng bi để cua sợi nhựa ở góc hẹp.

Cài đặt in

Máy in:

Eryone Thinker S

Rafts:

Không quan trọng

Supports:

Không quan trọng

Độ phân giải:

0.15-0.25

Infill:

20

Filament:

Anycubic, Eryone PLA, TPU

Grey, Red
