Mô hình xe đua Goteki 45 lấy cảm hứng từ Fusion

3 bộ mô hình cho một chiếc xe đua lấy cảm hứng từ Goteki 45, chịu ảnh hưởng nặng nề từ mô hình kết hợp tuyệt vời Goteki của Swiss_Fox trên sketchfab.

Tất cả các mô hình đều được tái tạo từ đầu với cabin chịu ảnh hưởng nhiều hơn từ mô hình cổ điển ps2/psp.

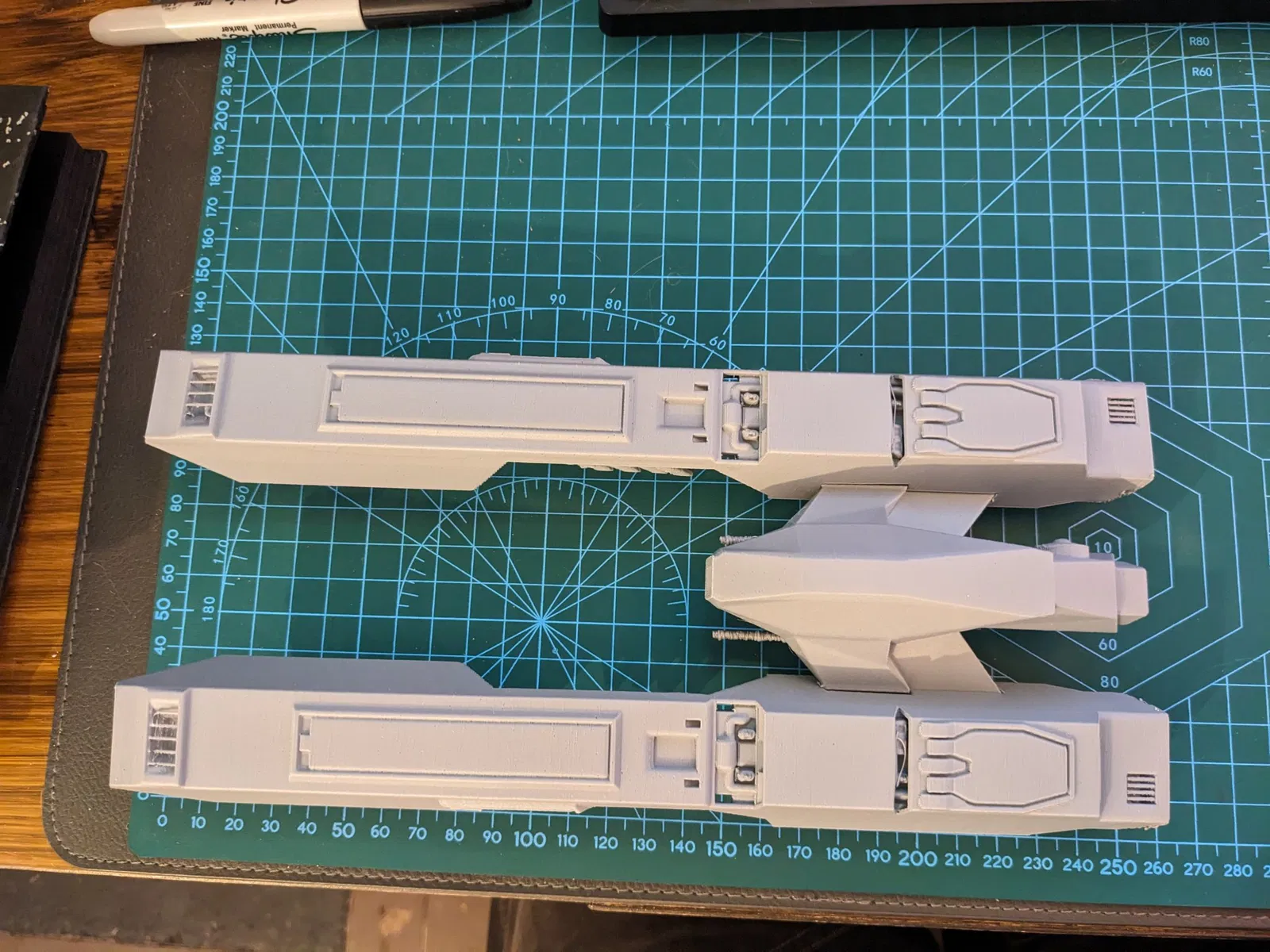

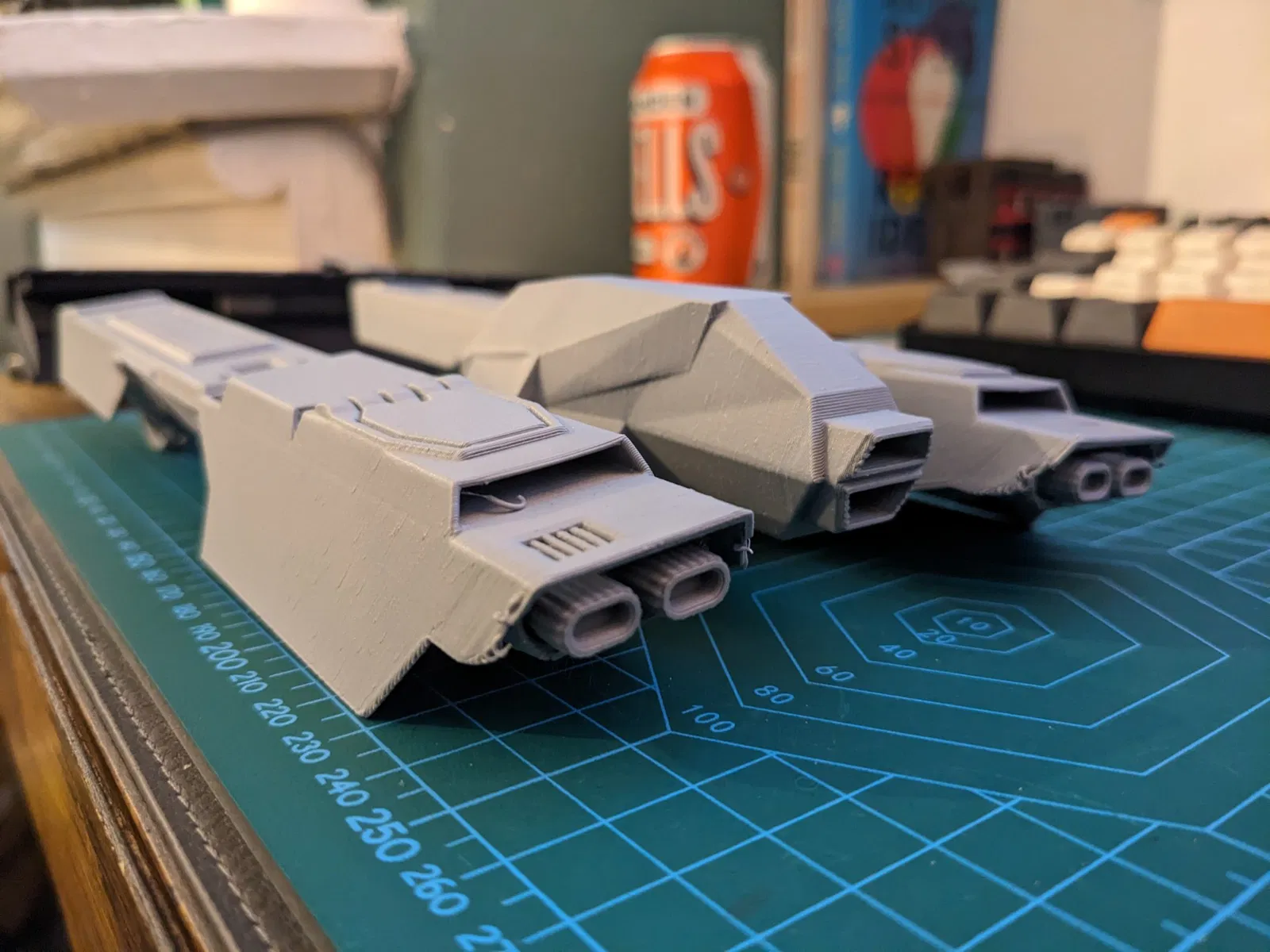

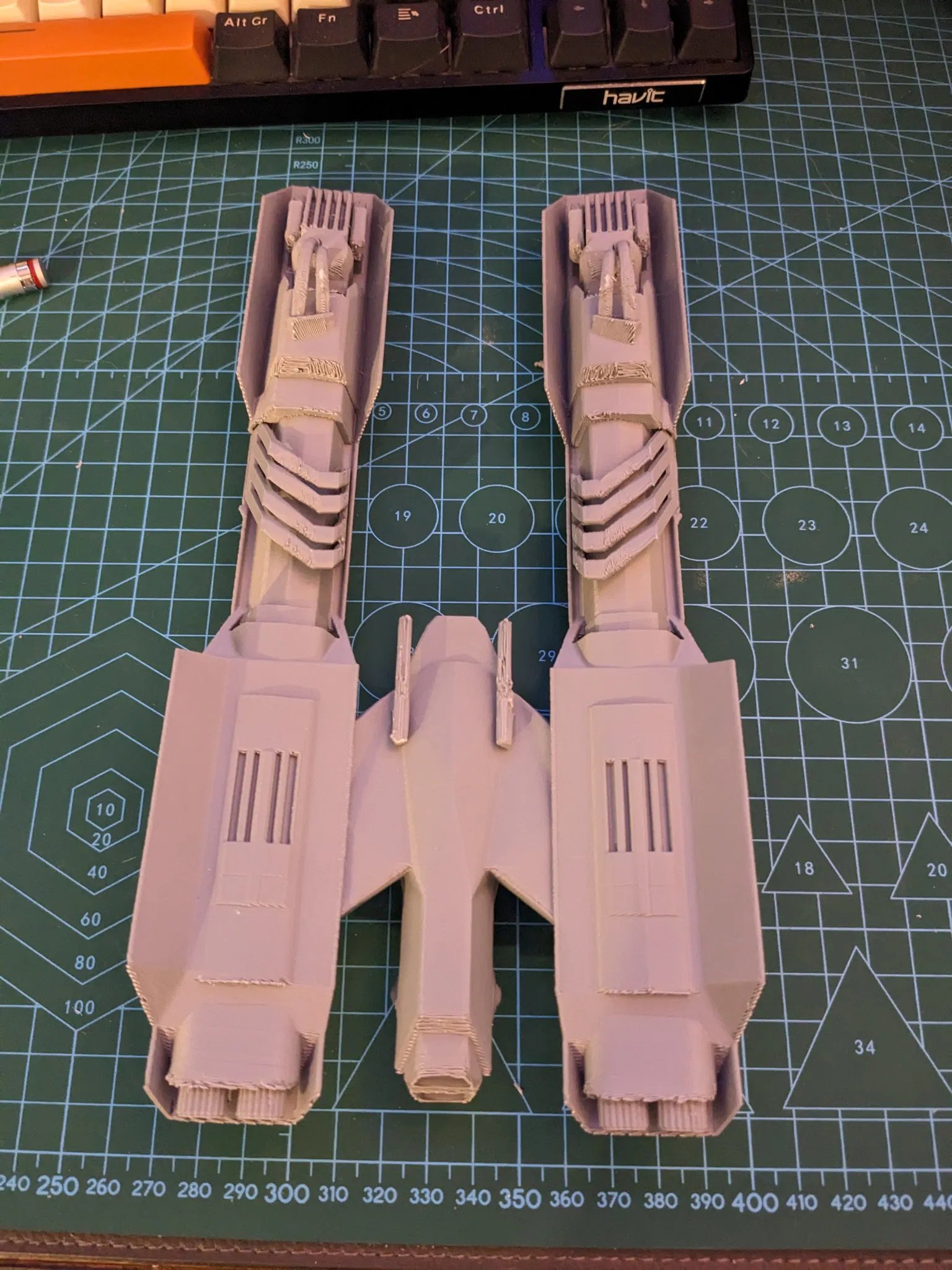

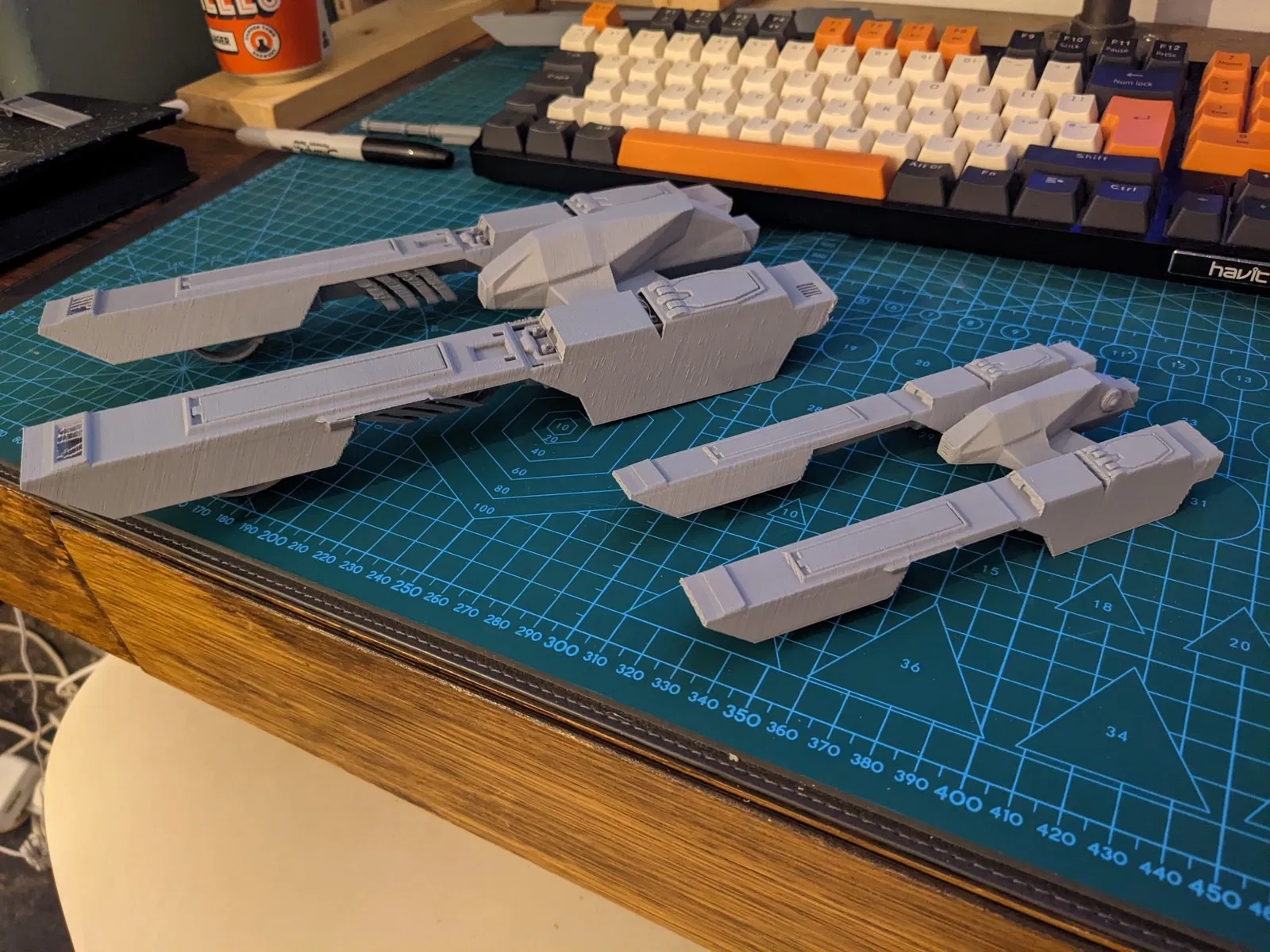

Có 3 bộ tệp cho các tỷ lệ khác nhau, một mô hình nhỏ thống nhất mất chi tiết, một phiên bản kích thước trung bình dài khoảng 254mm. Cuối cùng sẽ có một mô hình lớn hơn, chi tiết hơn khoảng 600mm.

Các tệp 3mf được lấy từ Bambuslicer và chứa tất cả các bộ phận theo tỷ lệ trong các định dạng và hỗ trợ phù hợp.

Các tệp kích thước nhỏ và trung bình đã được thử nghiệm và tinh chỉnh, kích thước lớn vẫn chưa được hoàn thành và thử nghiệm.

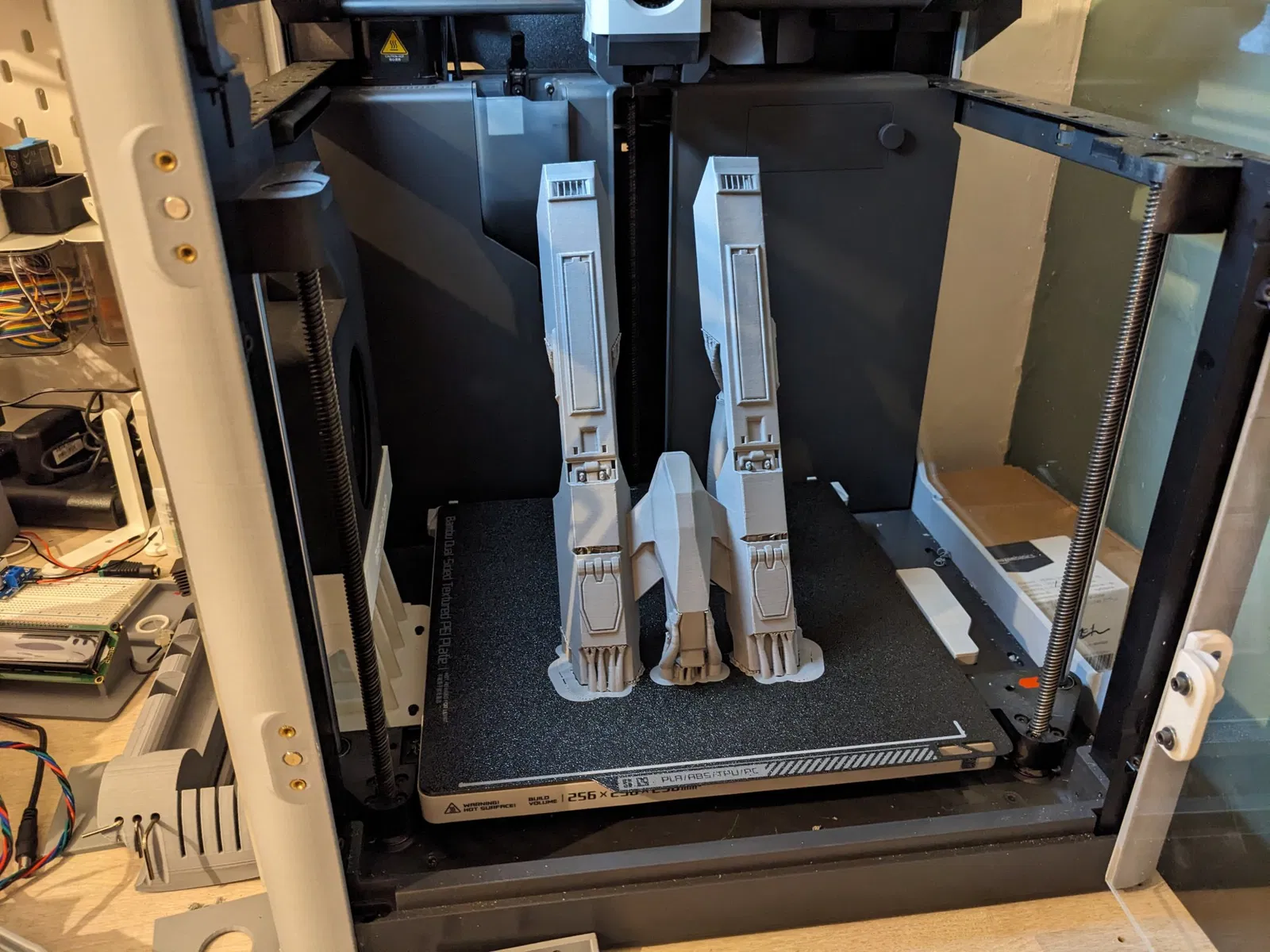

Kích thước nhỏ: Không yêu cầu đặc biệt cho việc in ấn, tôi để nó ở cùng một hướng mà mô hình trung bình đã sử dụng và nó hoạt động tốt với chi tiết.

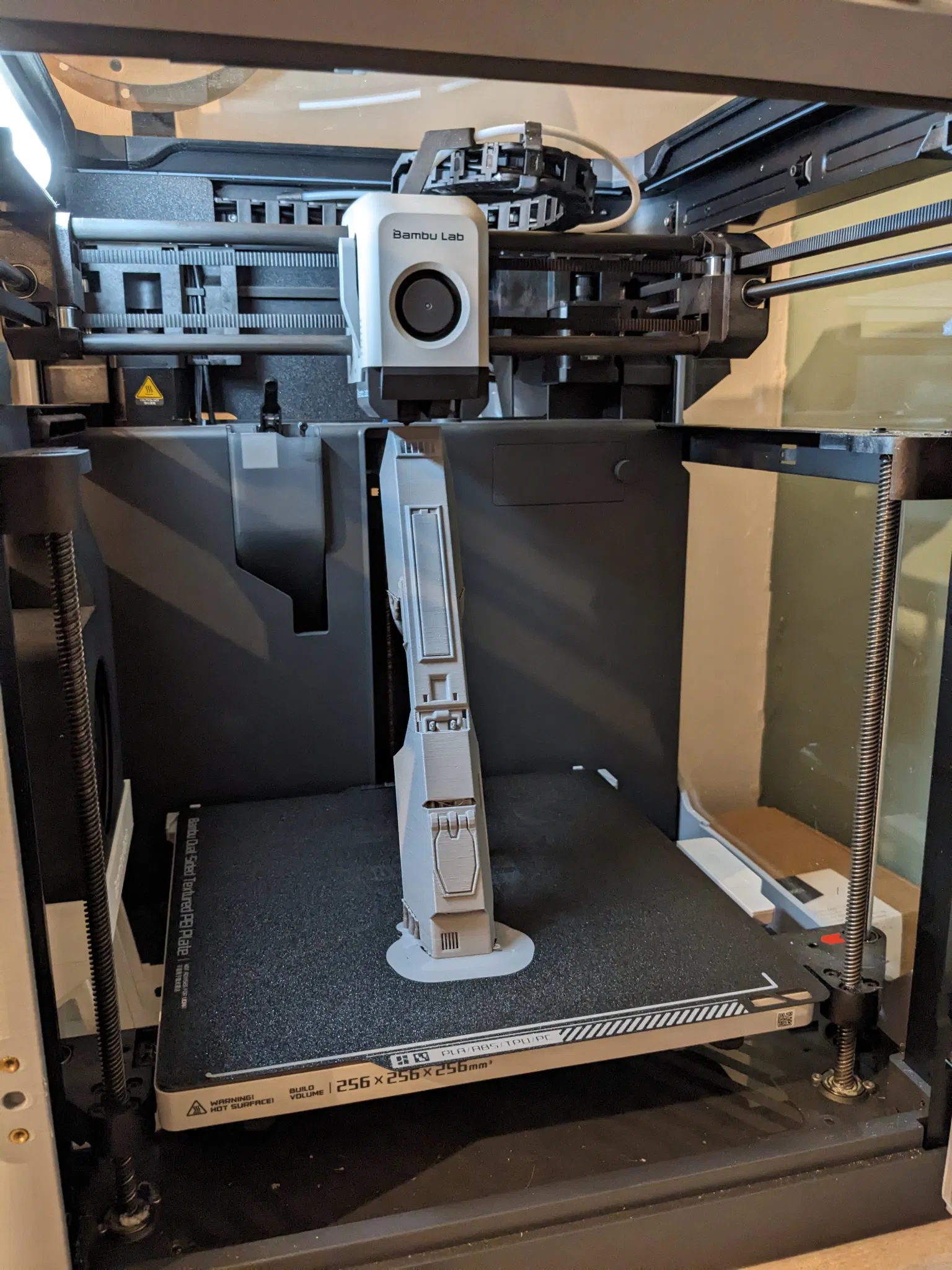

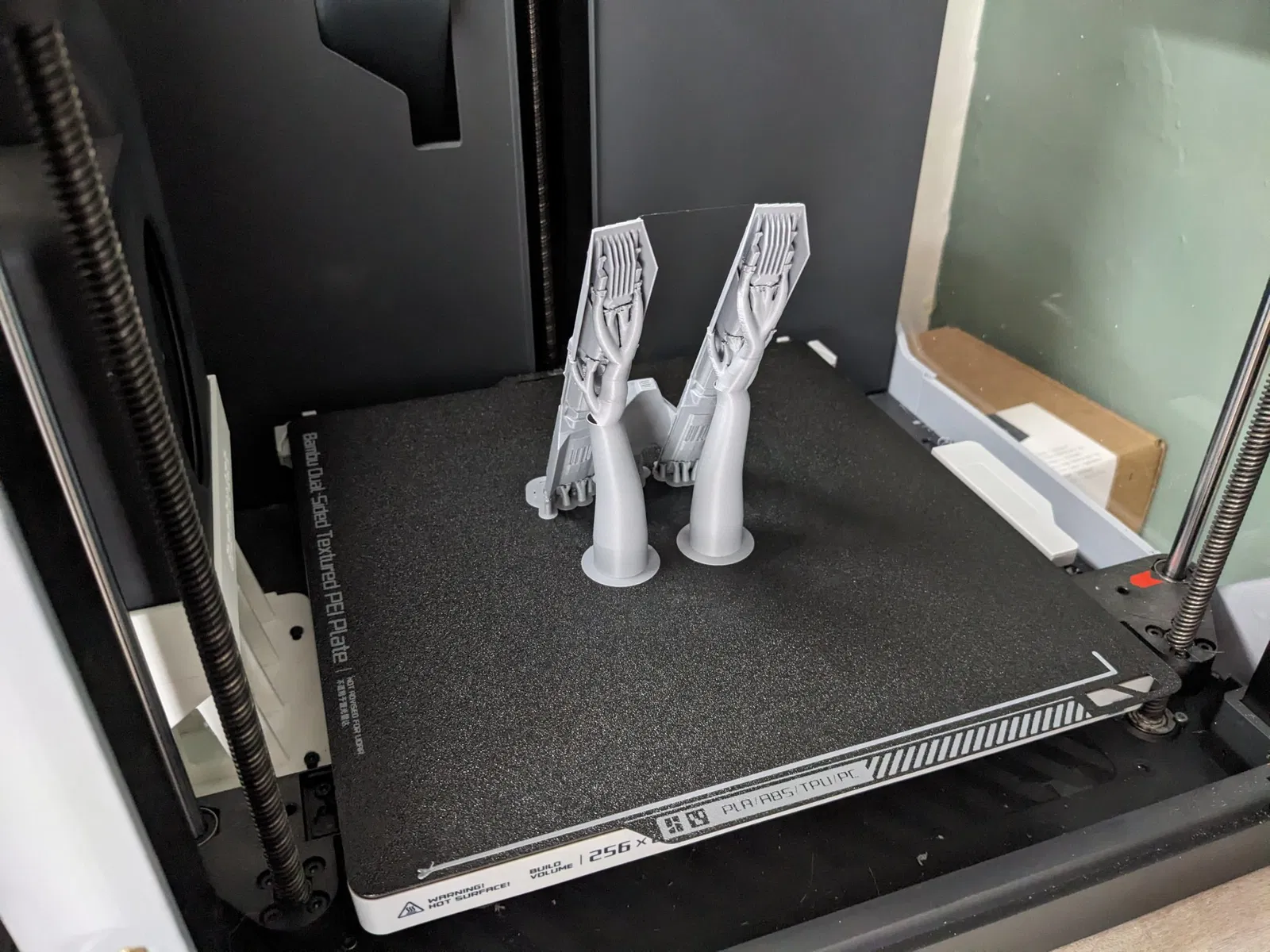

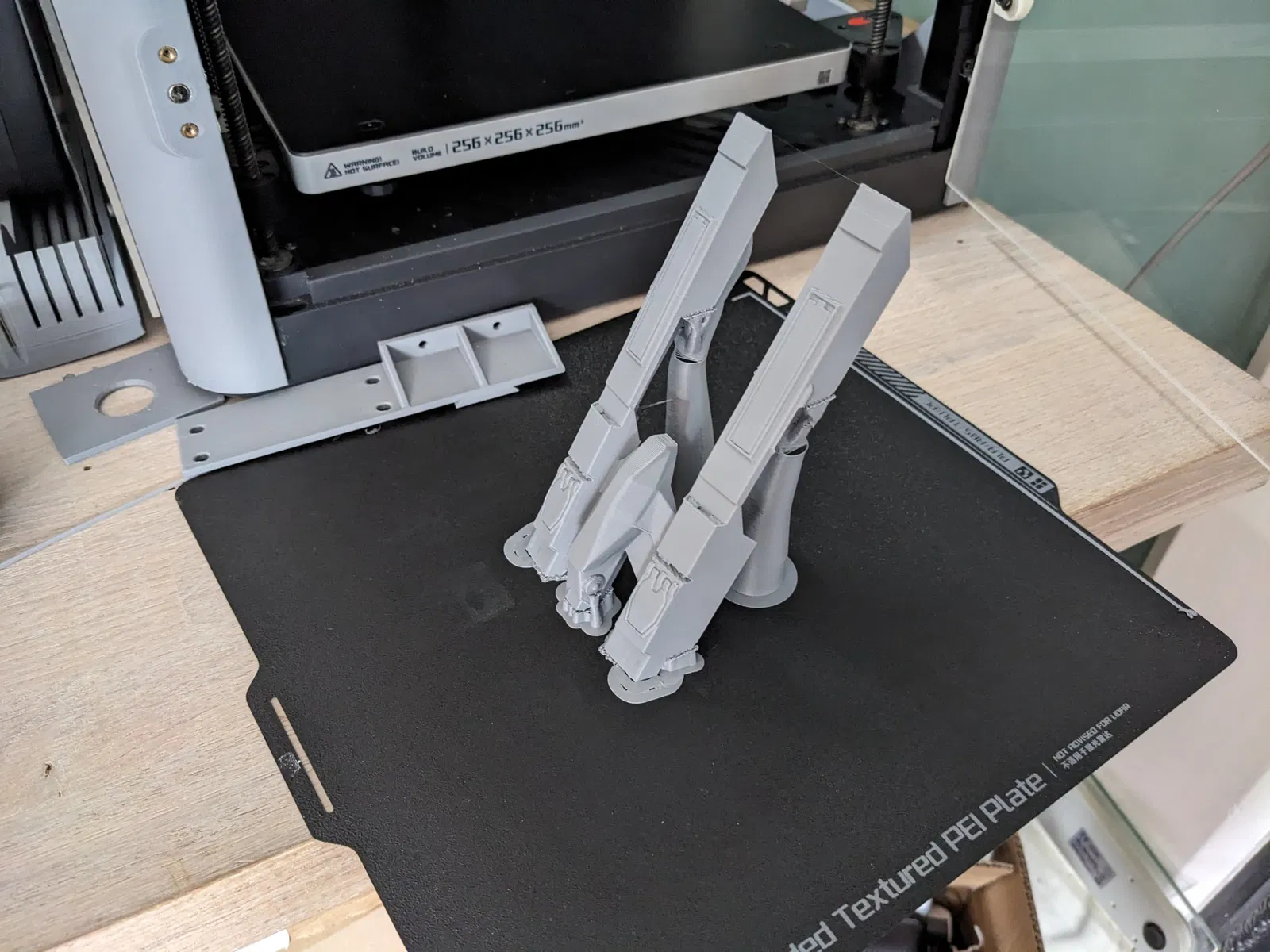

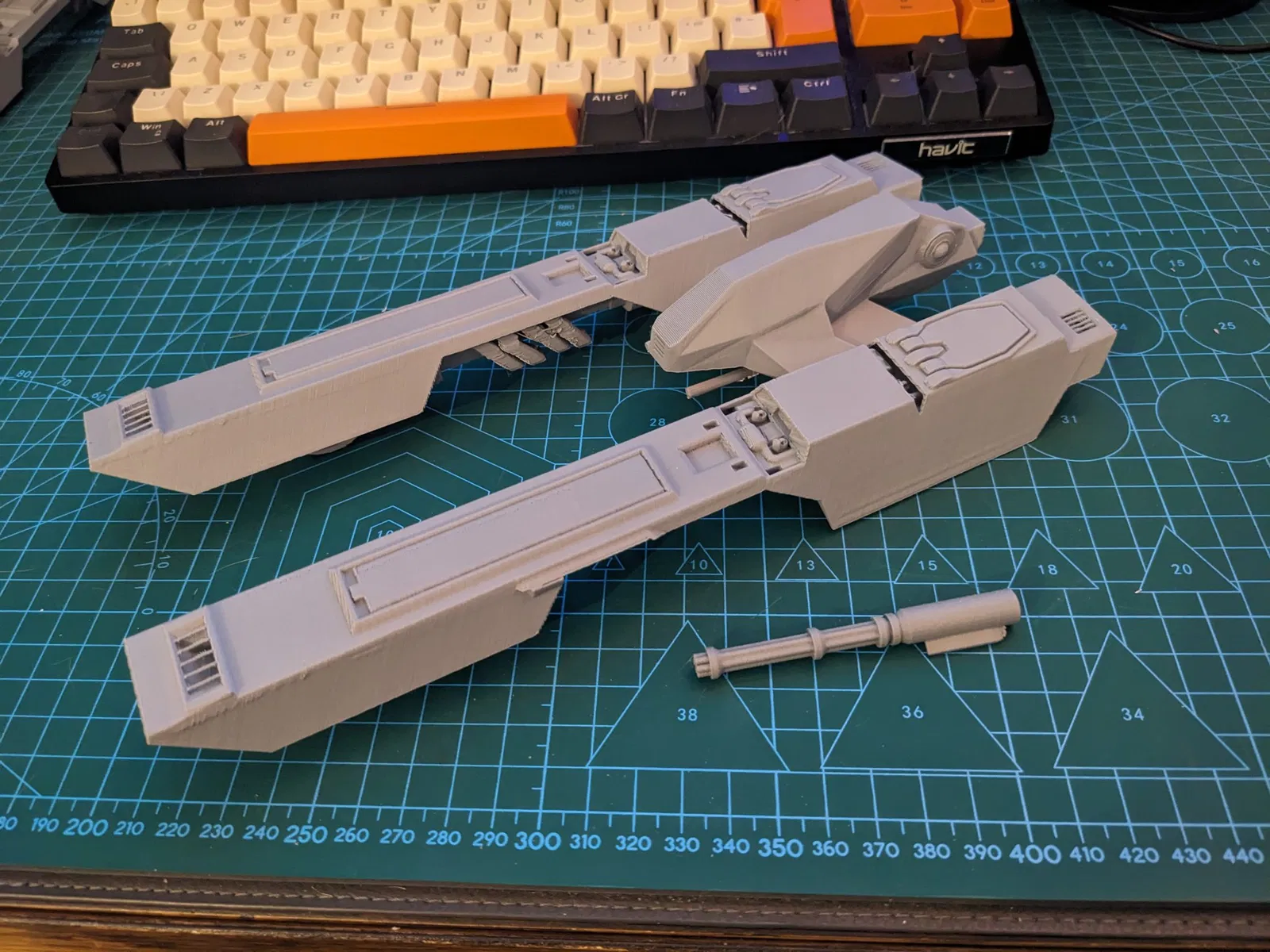

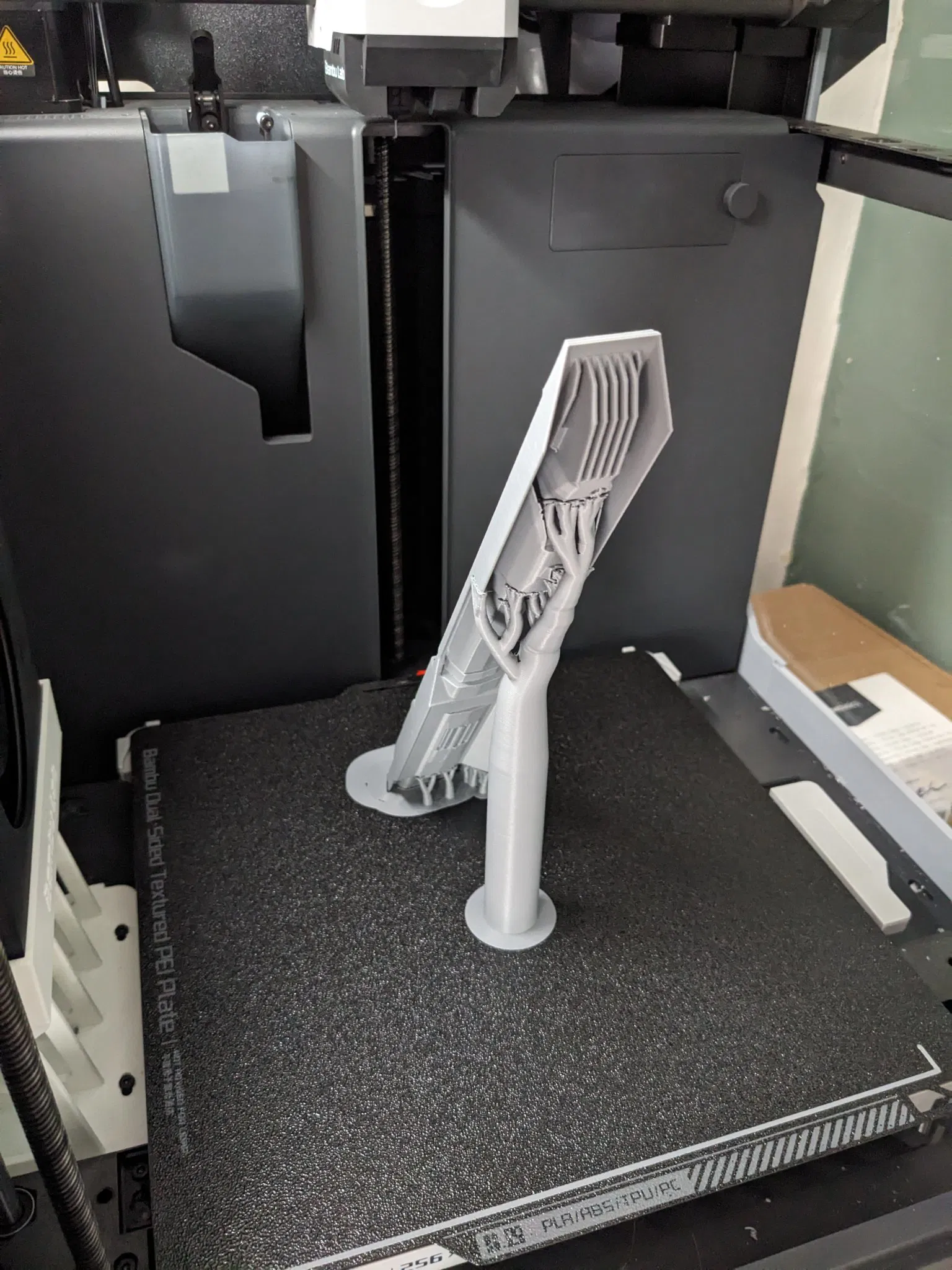

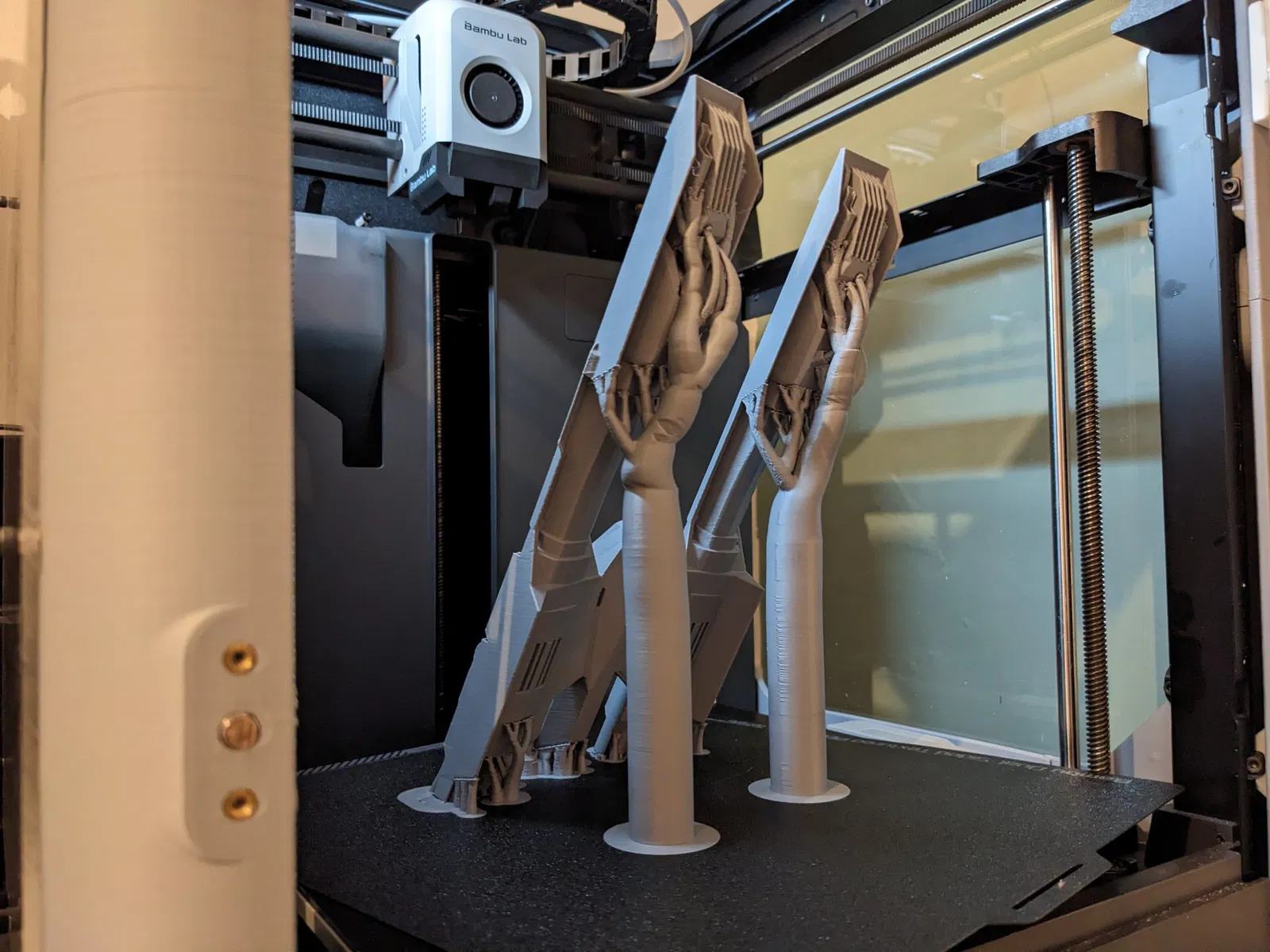

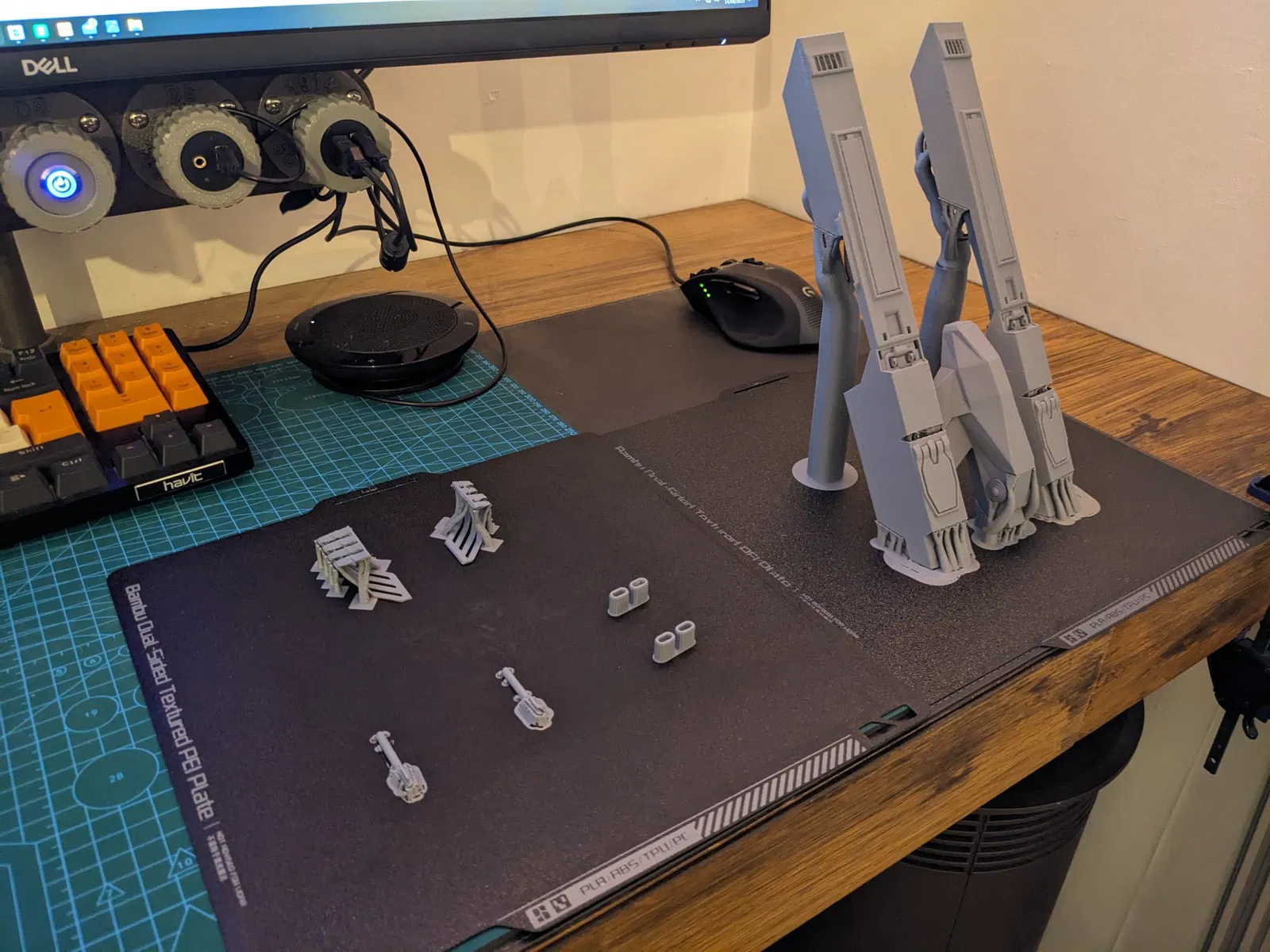

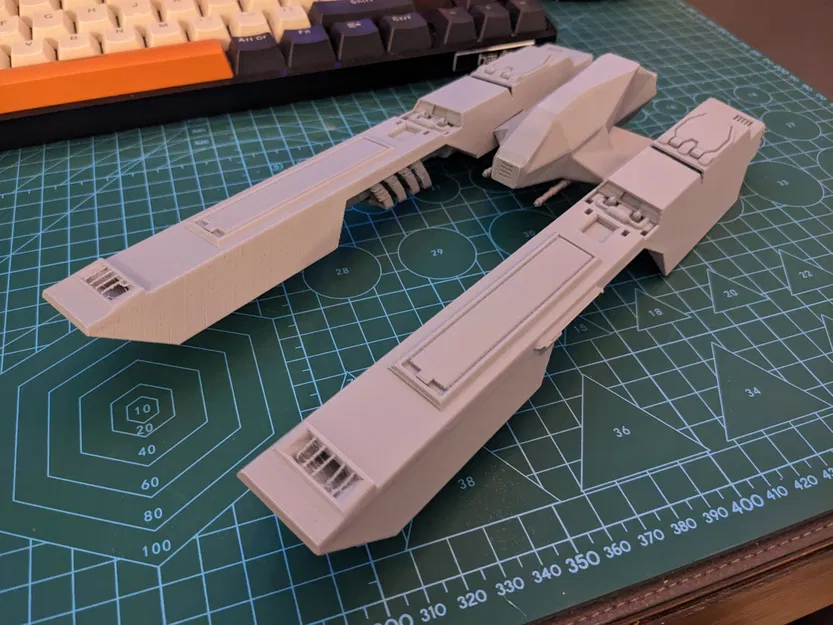

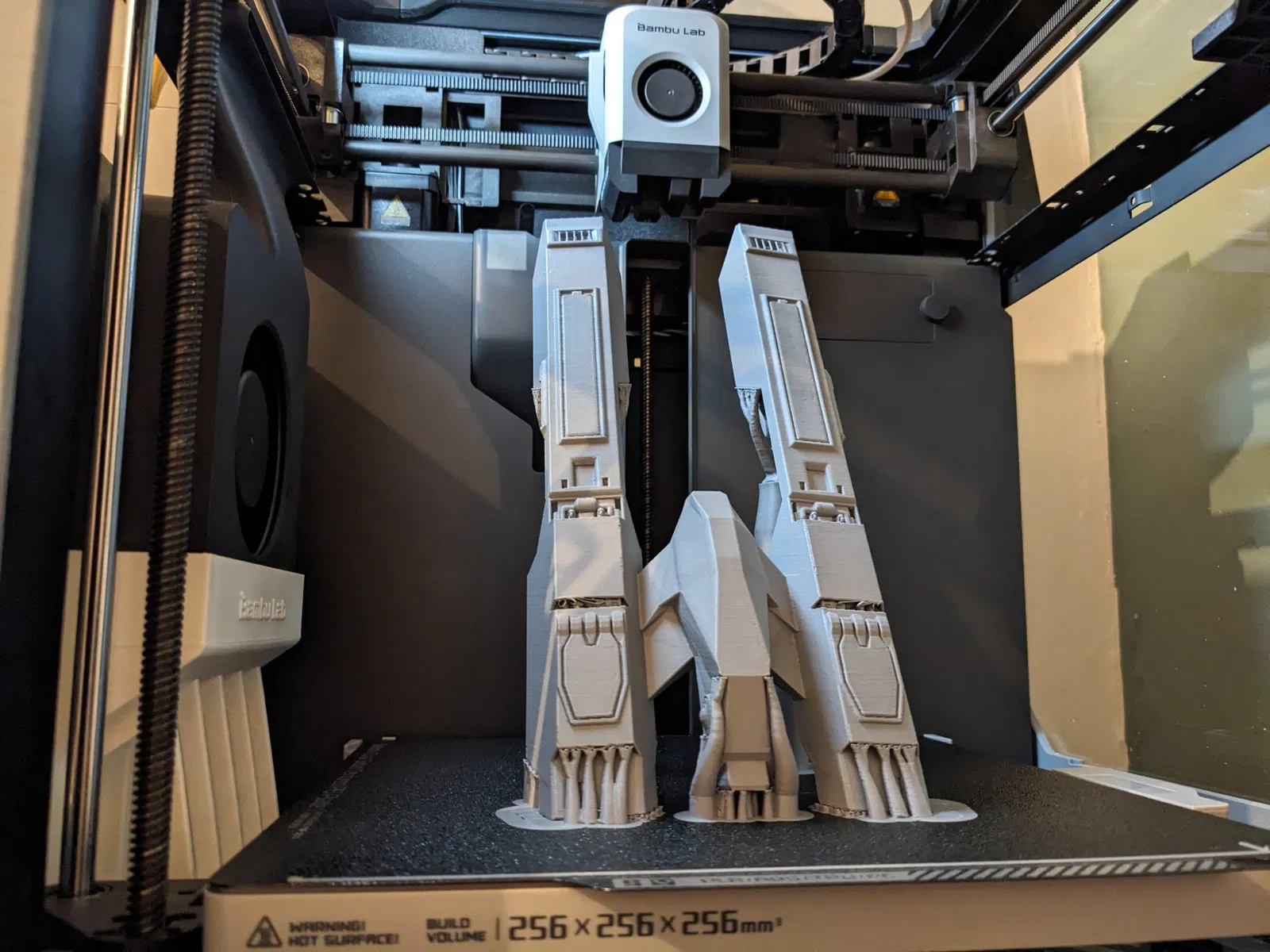

Kích thước trung bình: Các thanh xương của kích thước trung bình có thể được in với hỗ trợ, tôi không thể lấy chúng ra một cách siêu tinh xảo, nhưng tôi nghĩ đây là vấn đề điều chỉnh hỗ trợ và tốc độ.

Mô hình trung bình sẽ cần phải gỡ bỏ hỗ trợ một cách nhẹ nhàng và yêu cầu một số công việc dọn dẹp trên bề mặt hỗ trợ.

Các khẩu súng, thanh xương và động cơ đều được dán cố định, nhưng các động cơ có thể vừa vặn với nhau.

Kích thước lớn:

Mô hình kích thước lớn là một con quái vật với kích thước 620x300x100mm, nó có nhiều bộ phận, thay đổi hình học từ các đơn vị nhỏ hơn và quy trình lắp ráp rộng rãi để đảm bảo nó khớp với nhau.

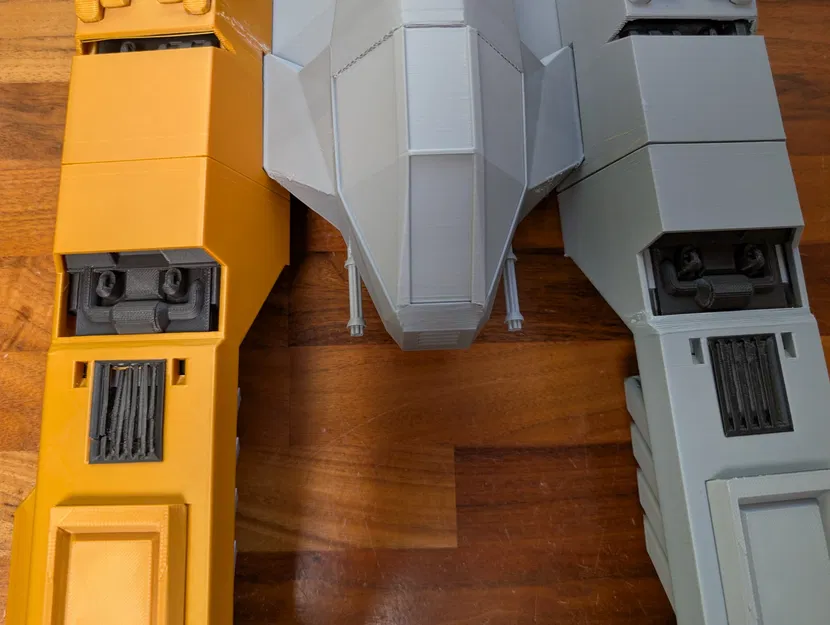

Đây là một trong những dự án lớn nhất cho đến nay, nhưng bất chấp kích thước của nó, có những phần rất dễ bị hỏng như lưới, phần động cơ dưới, các mảnh nanh của động cơ p1, phần cánh p2 dễ bị gãy và phần cánh sau cũng dễ bị gãy nếu bạn ấn quá mạnh. Bạn có thể thấy một số hư hại trong hình ảnh từ các vết gãy lưới, dấu vết phun từ chất xúc tác CA, v.v.

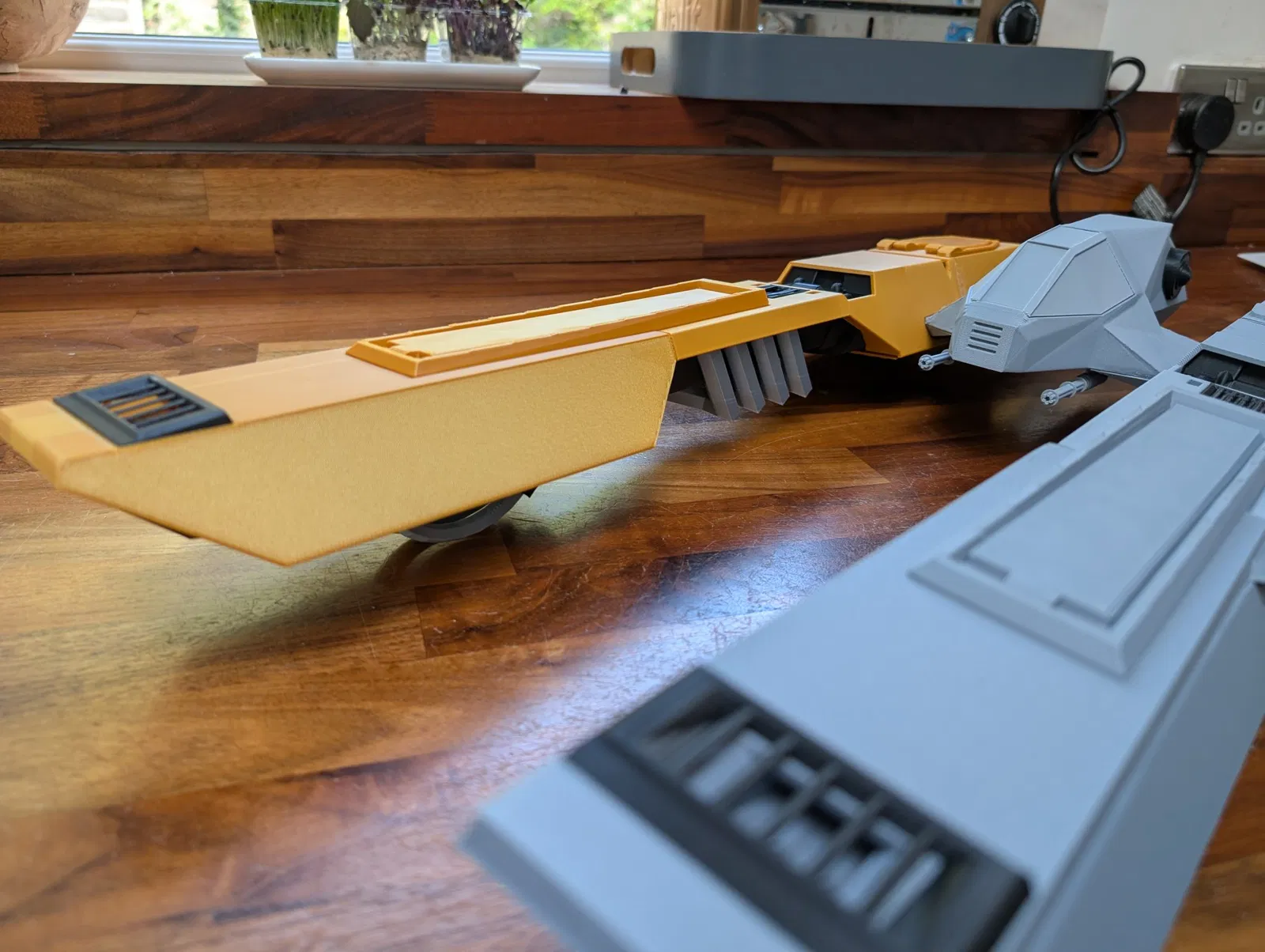

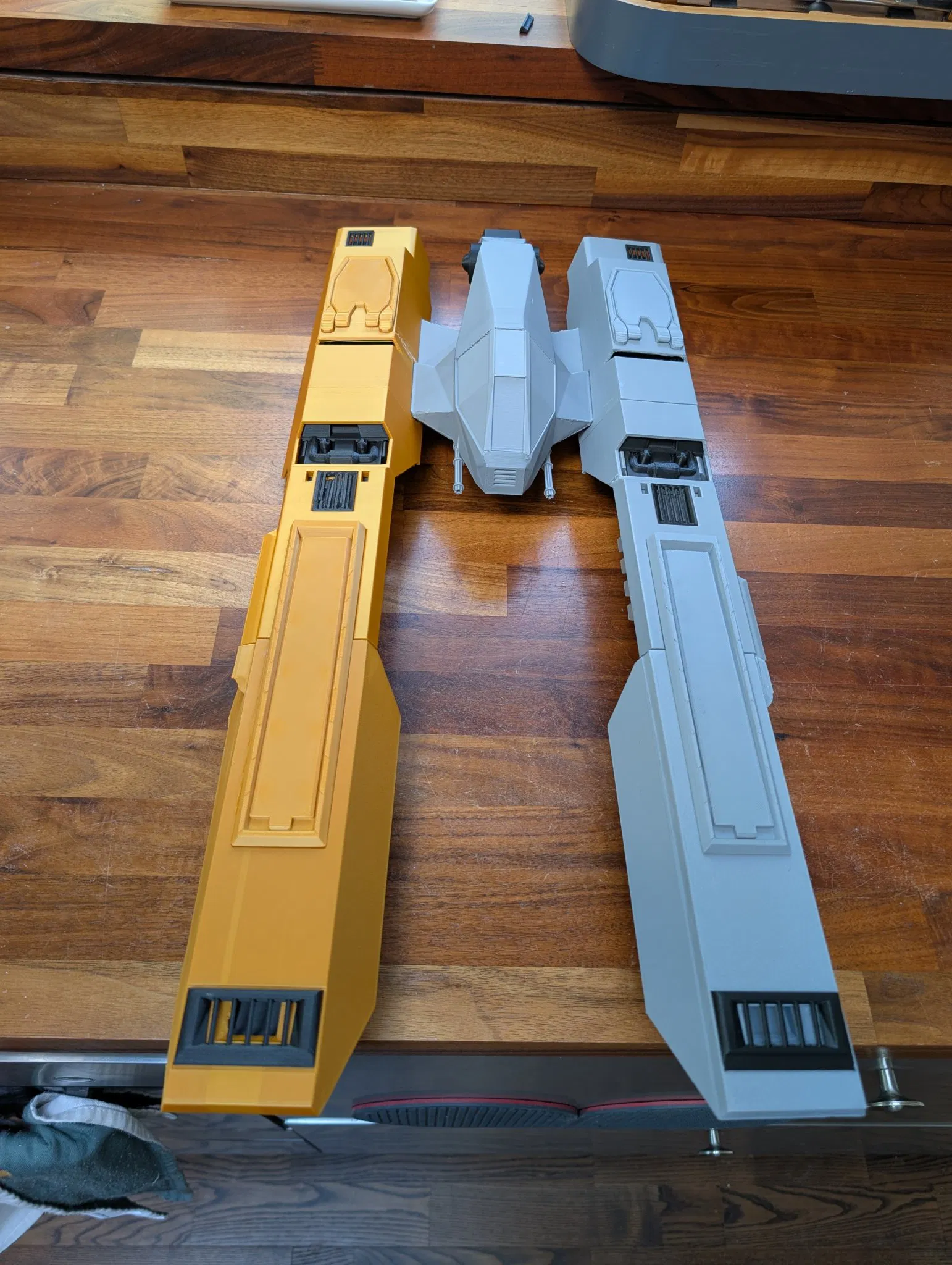

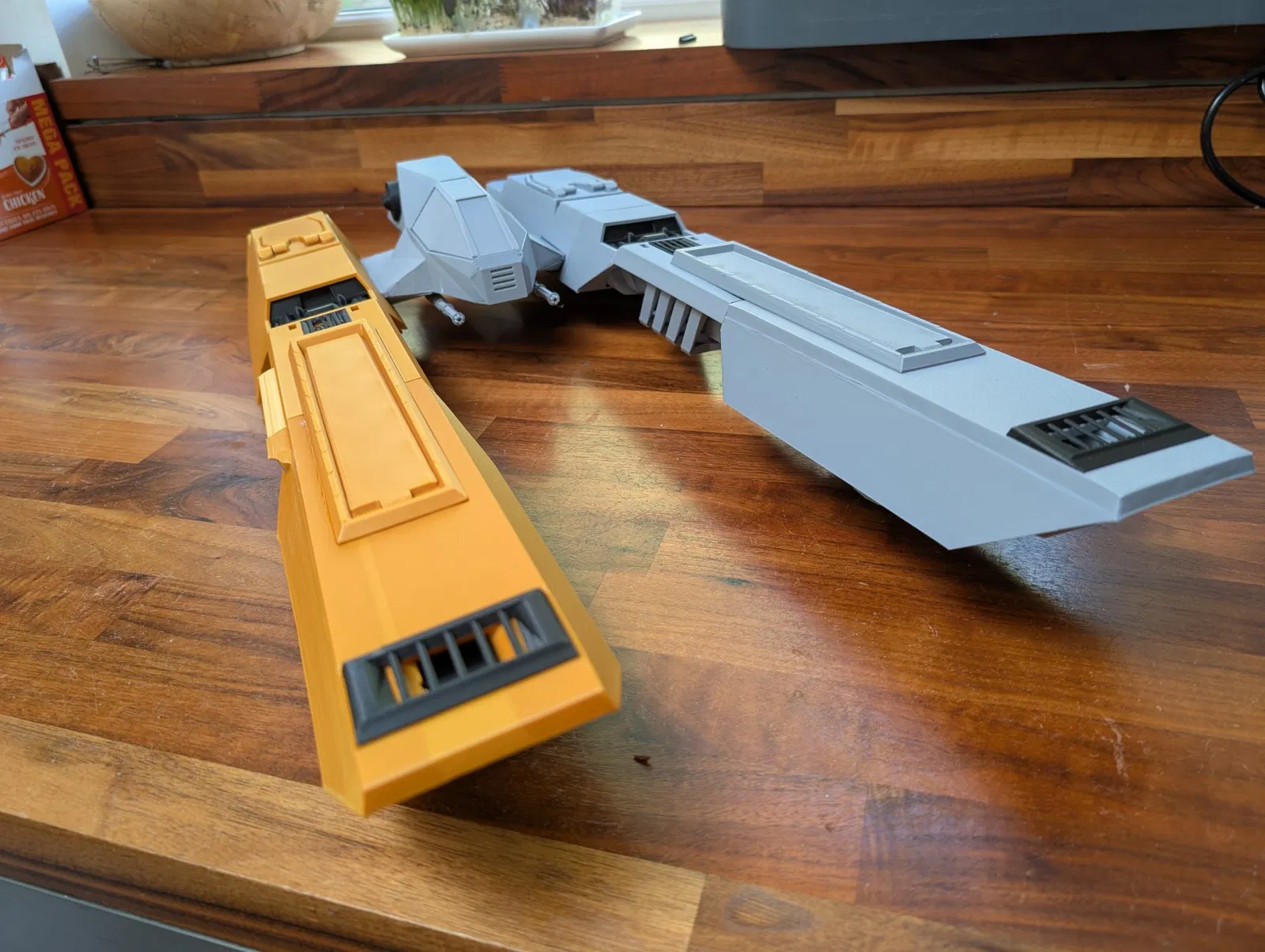

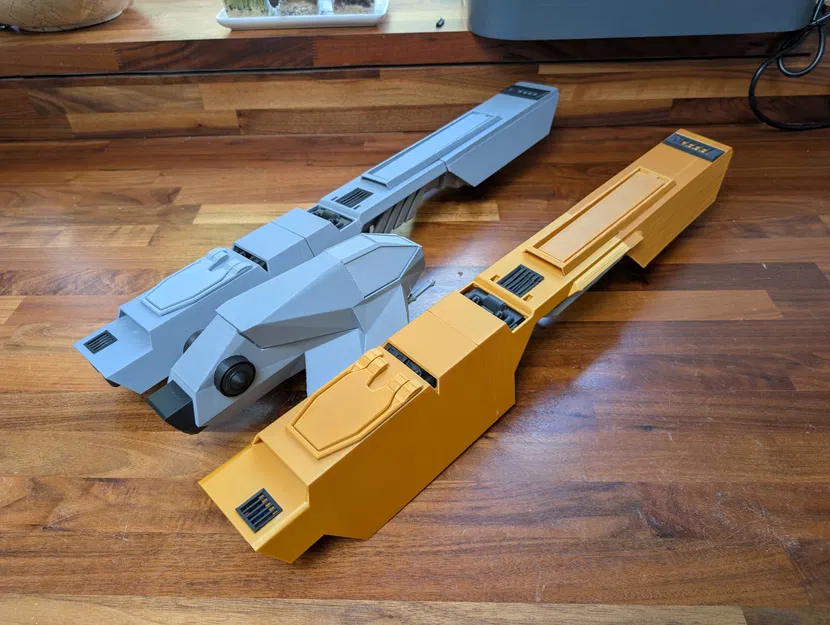

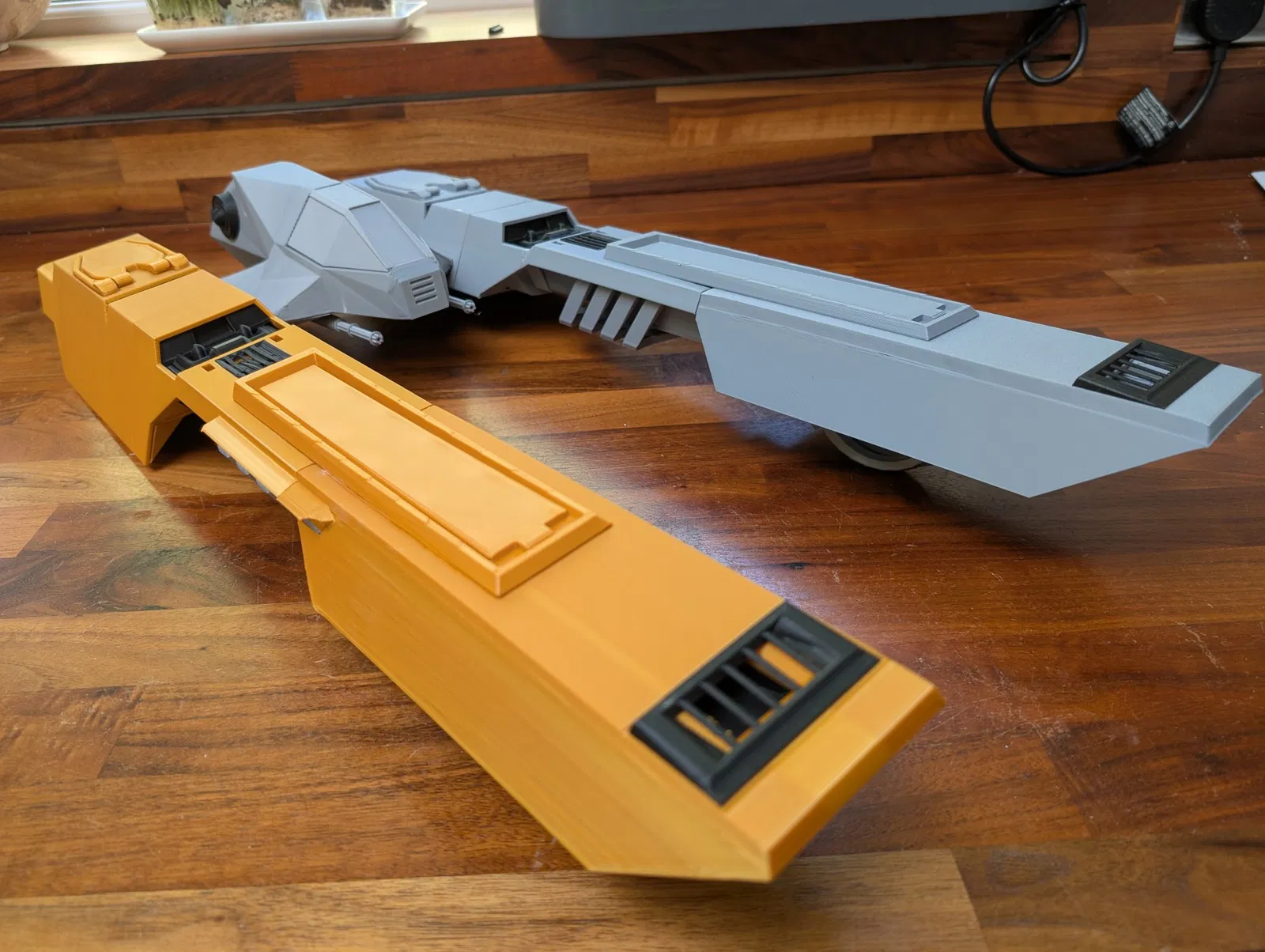

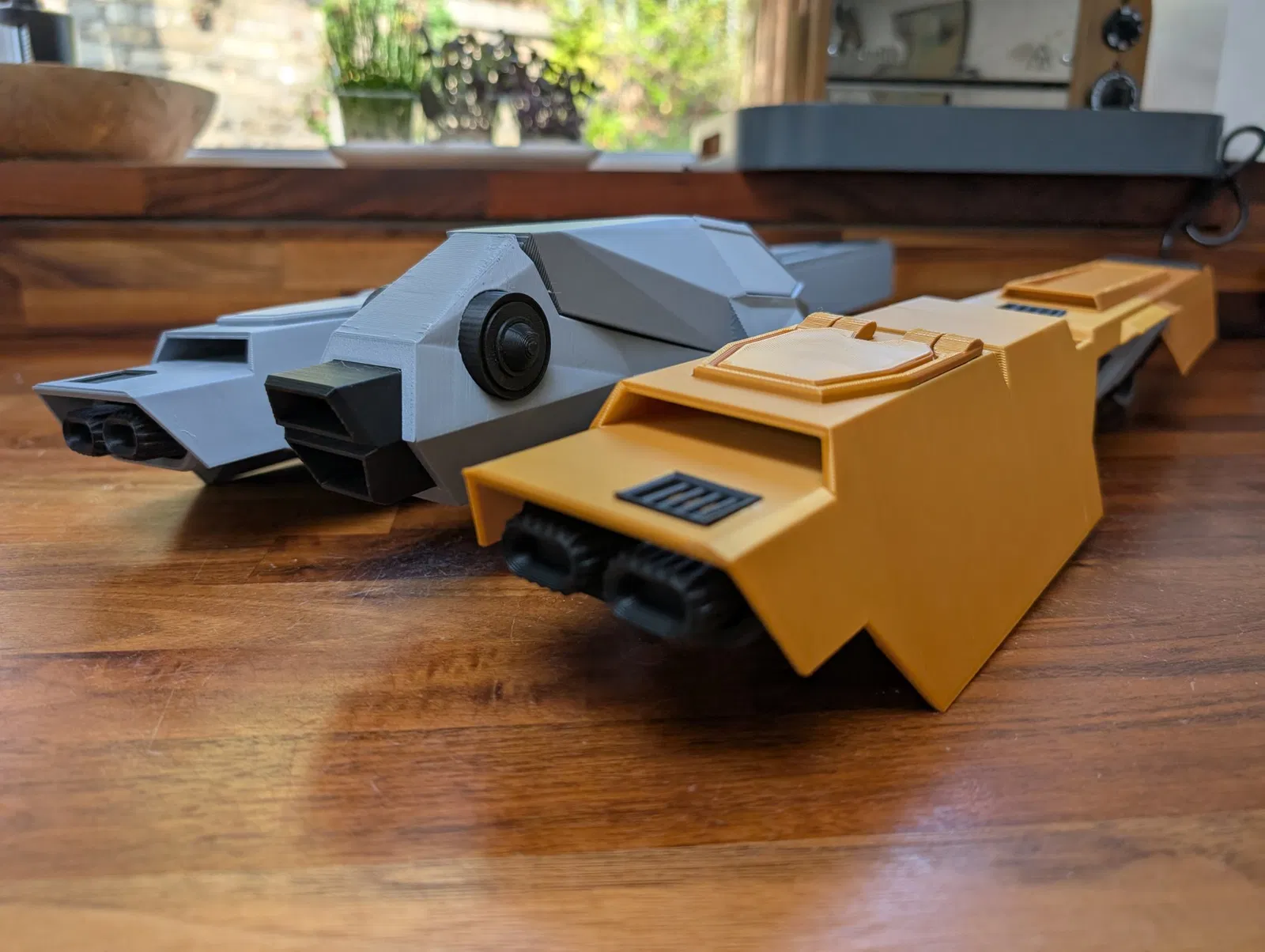

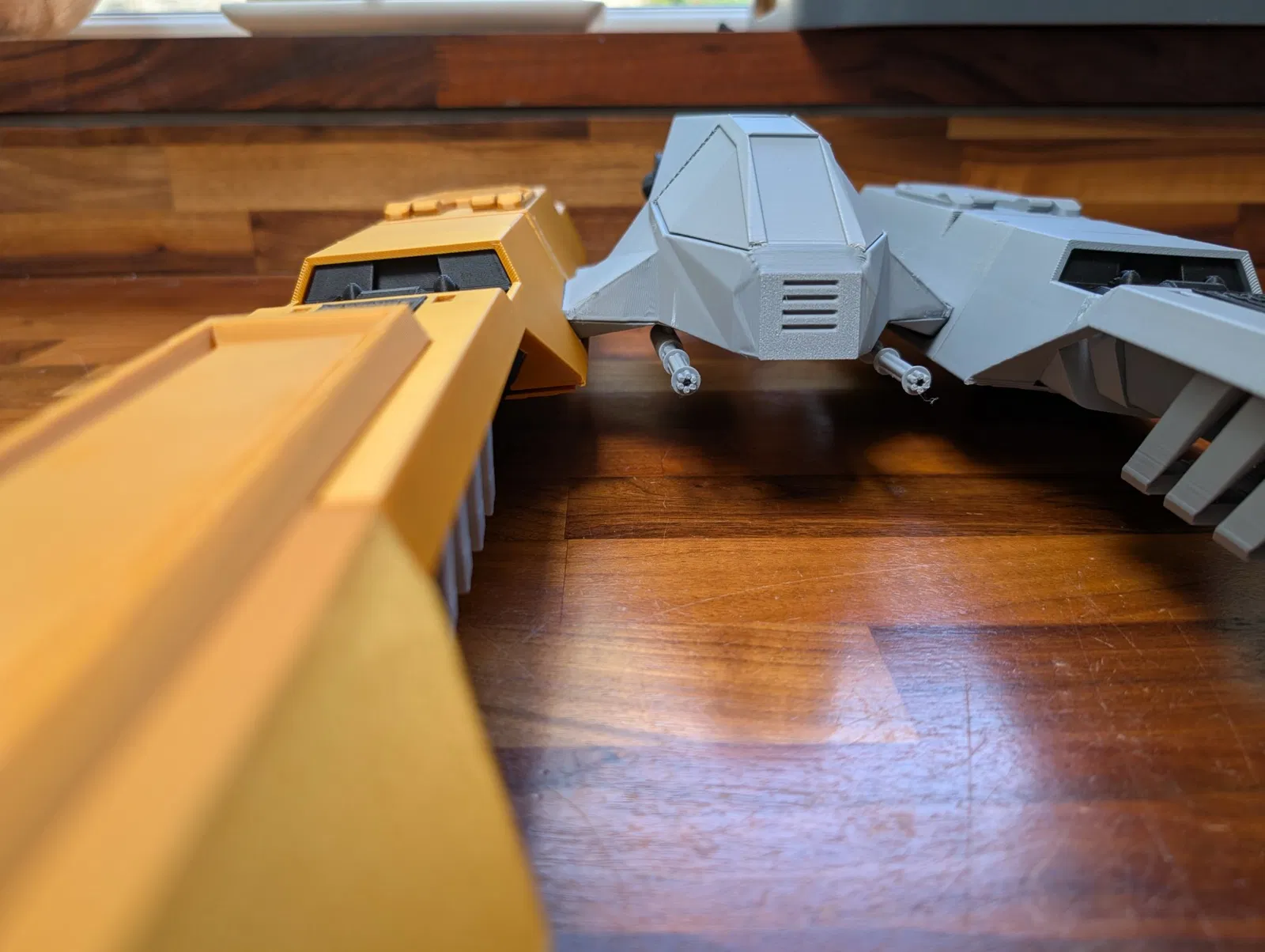

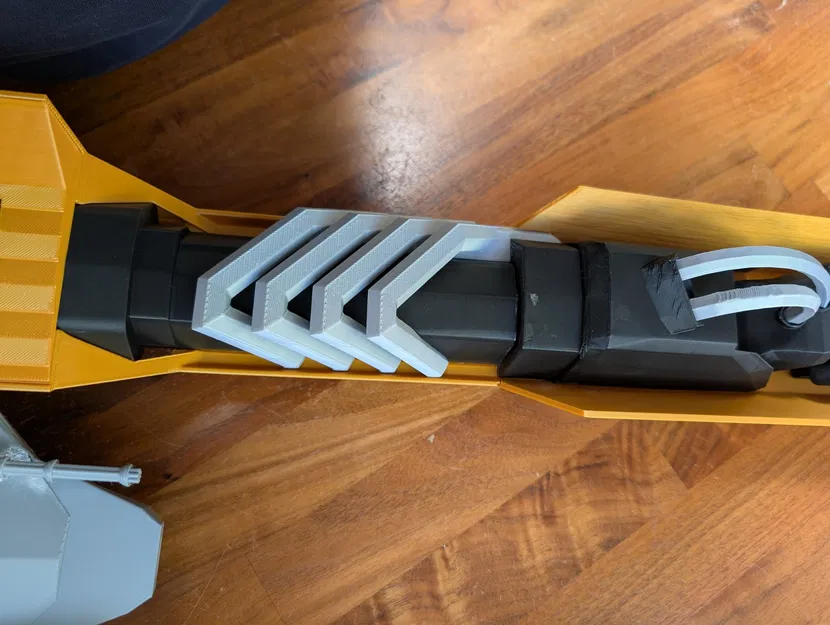

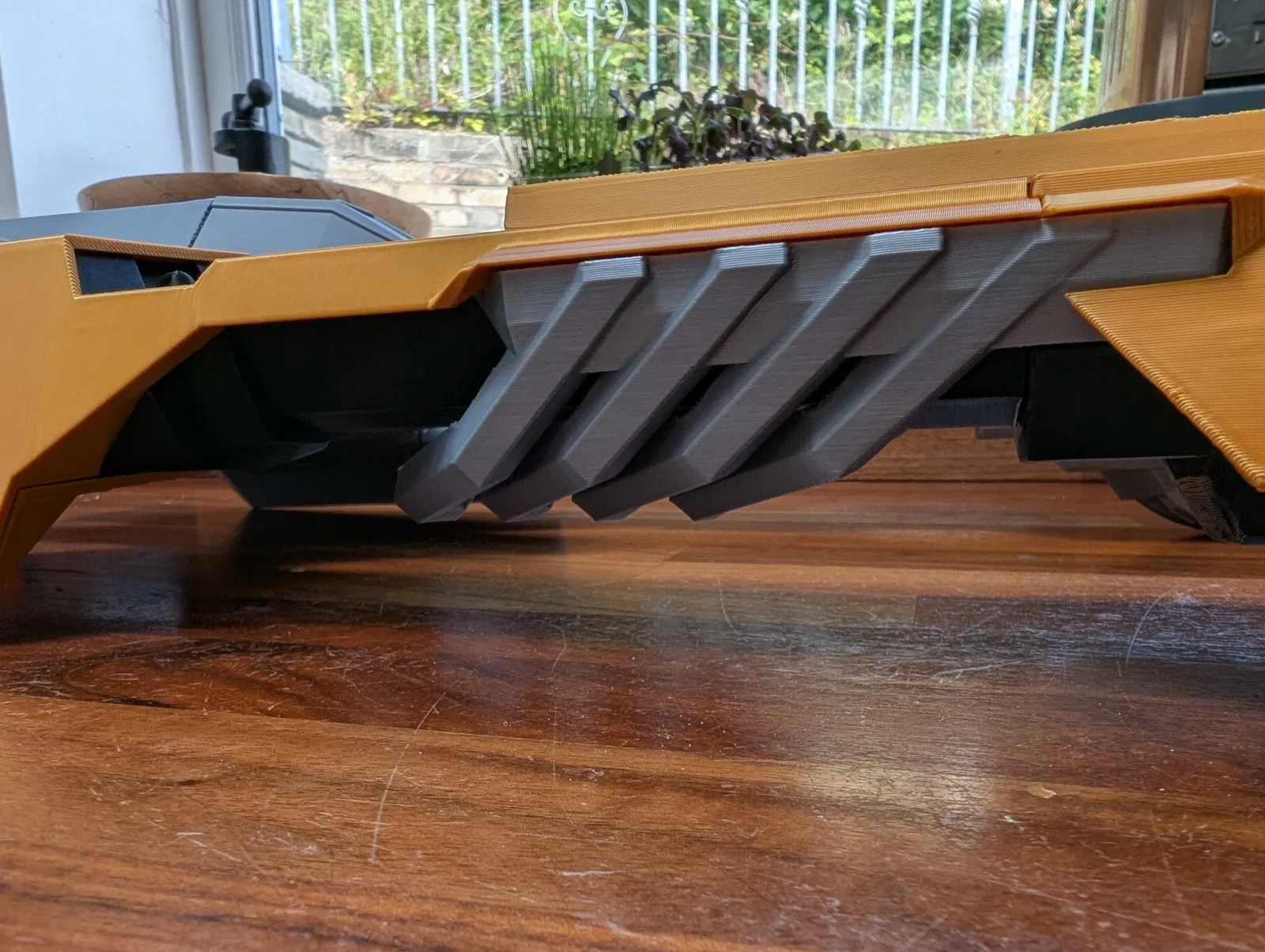

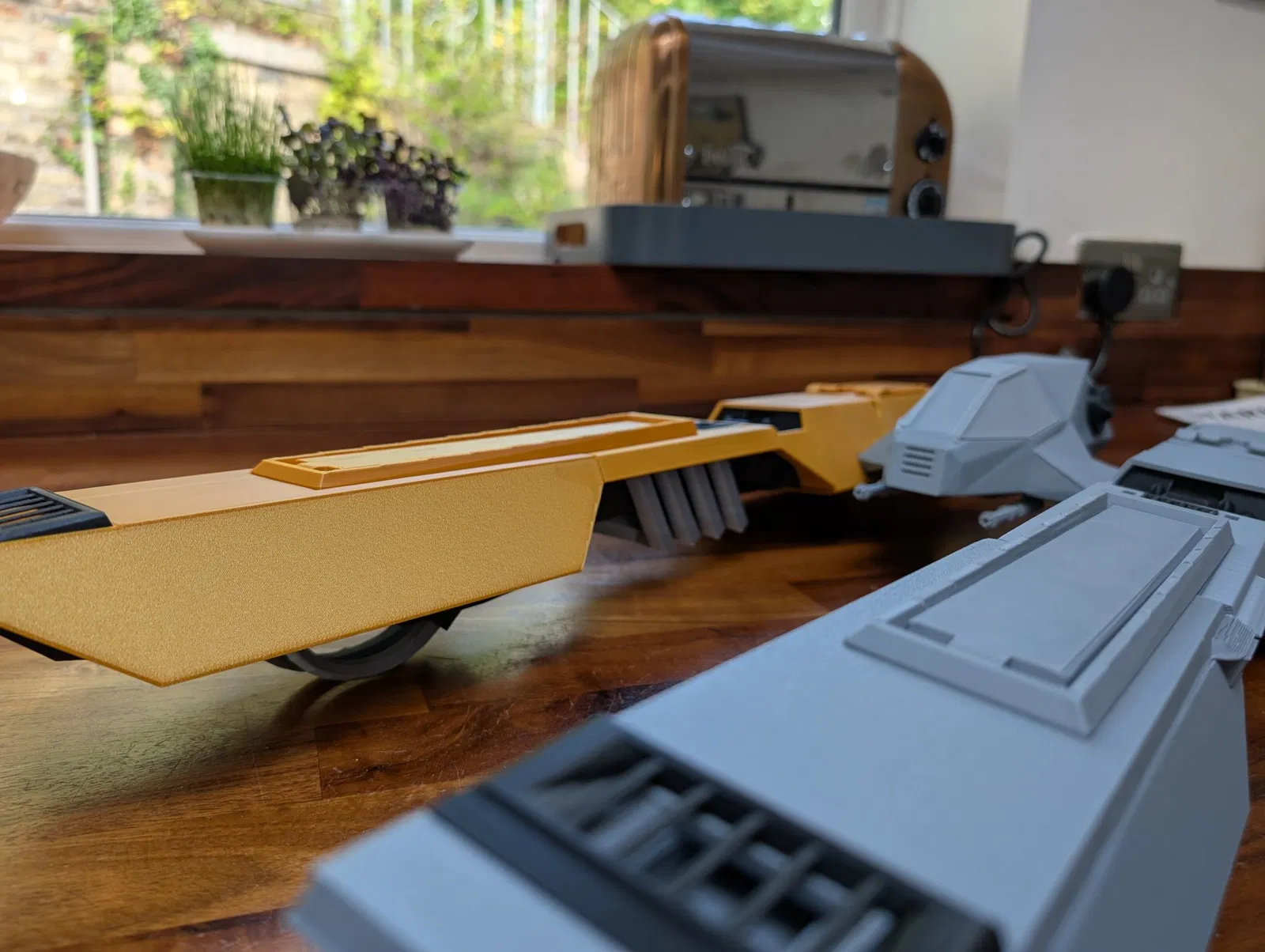

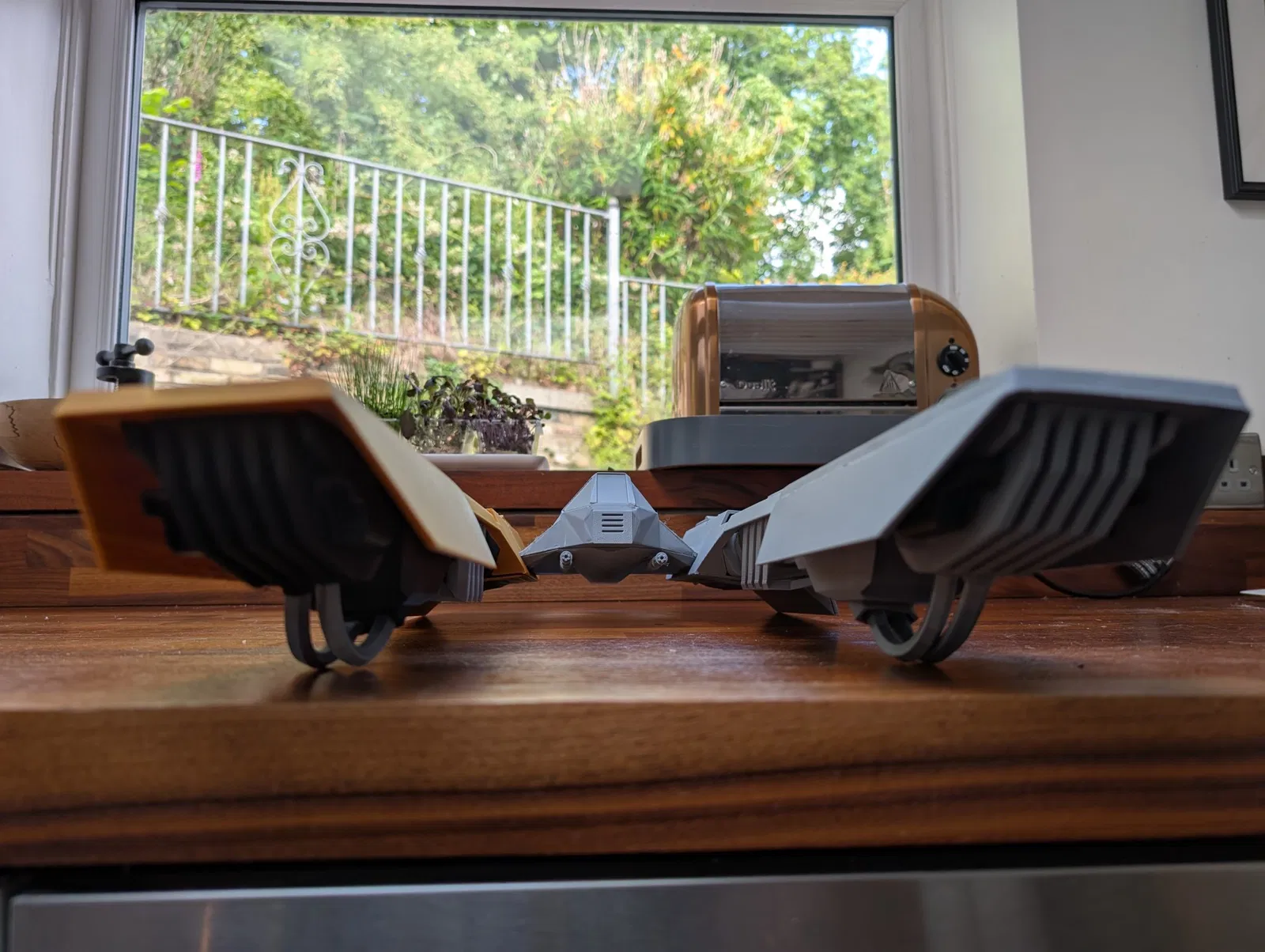

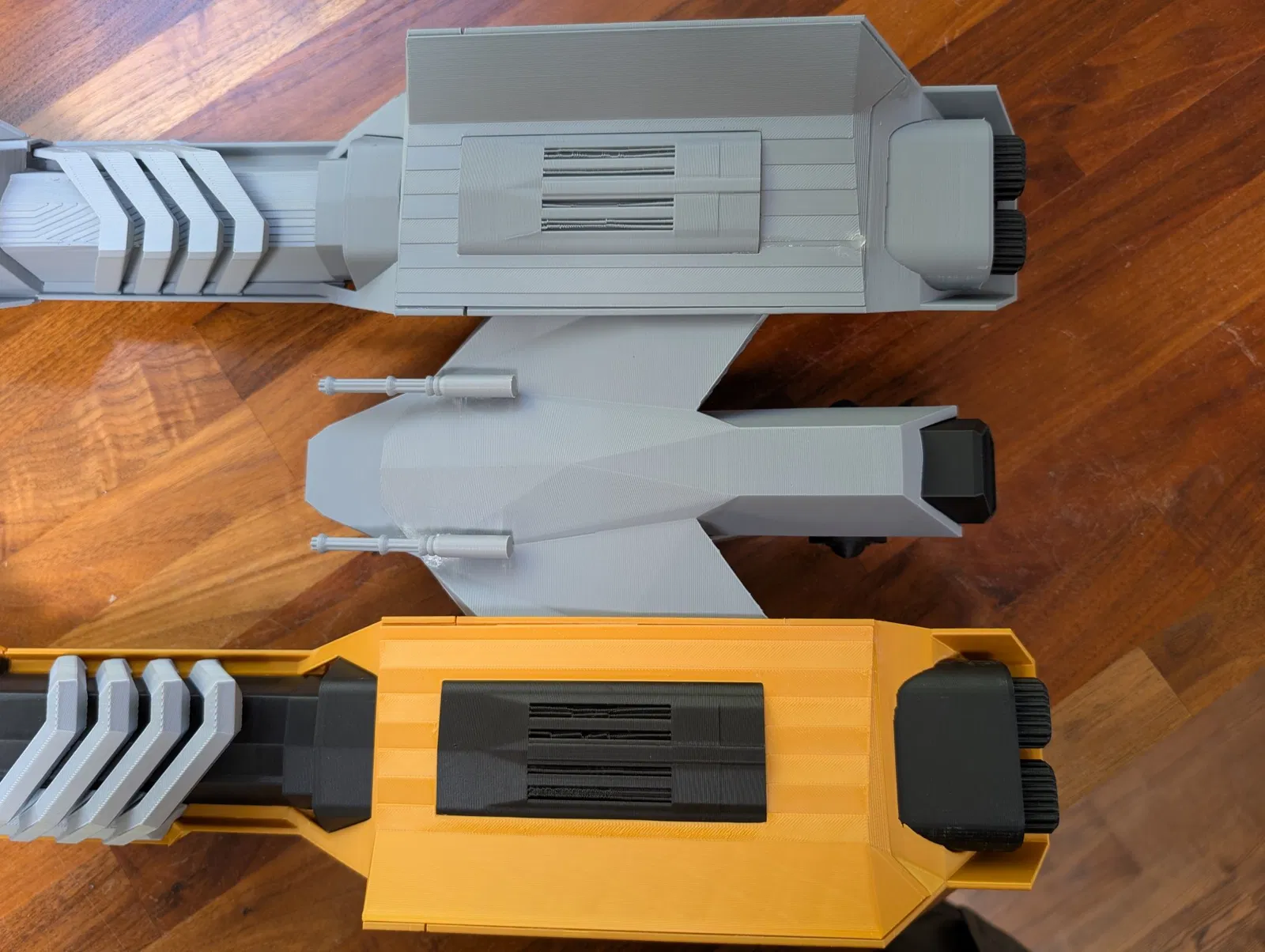

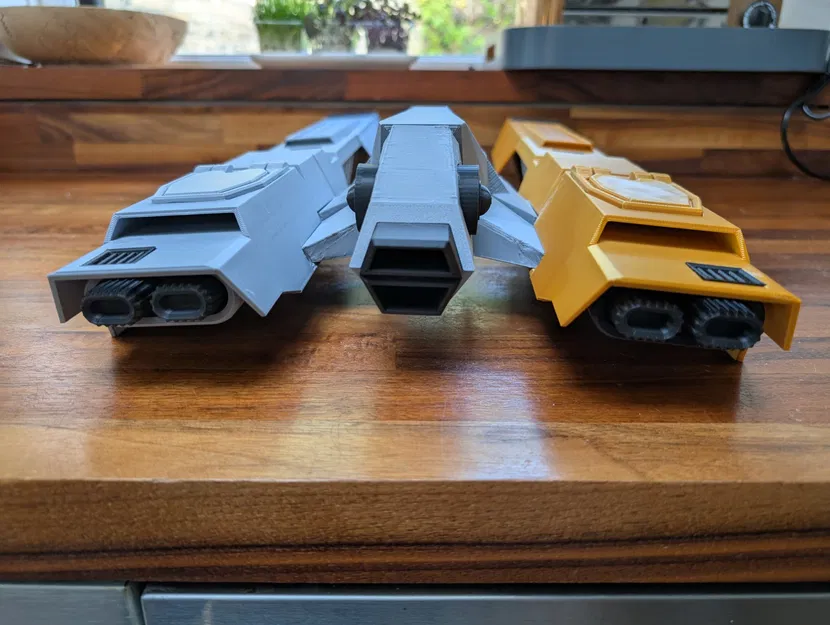

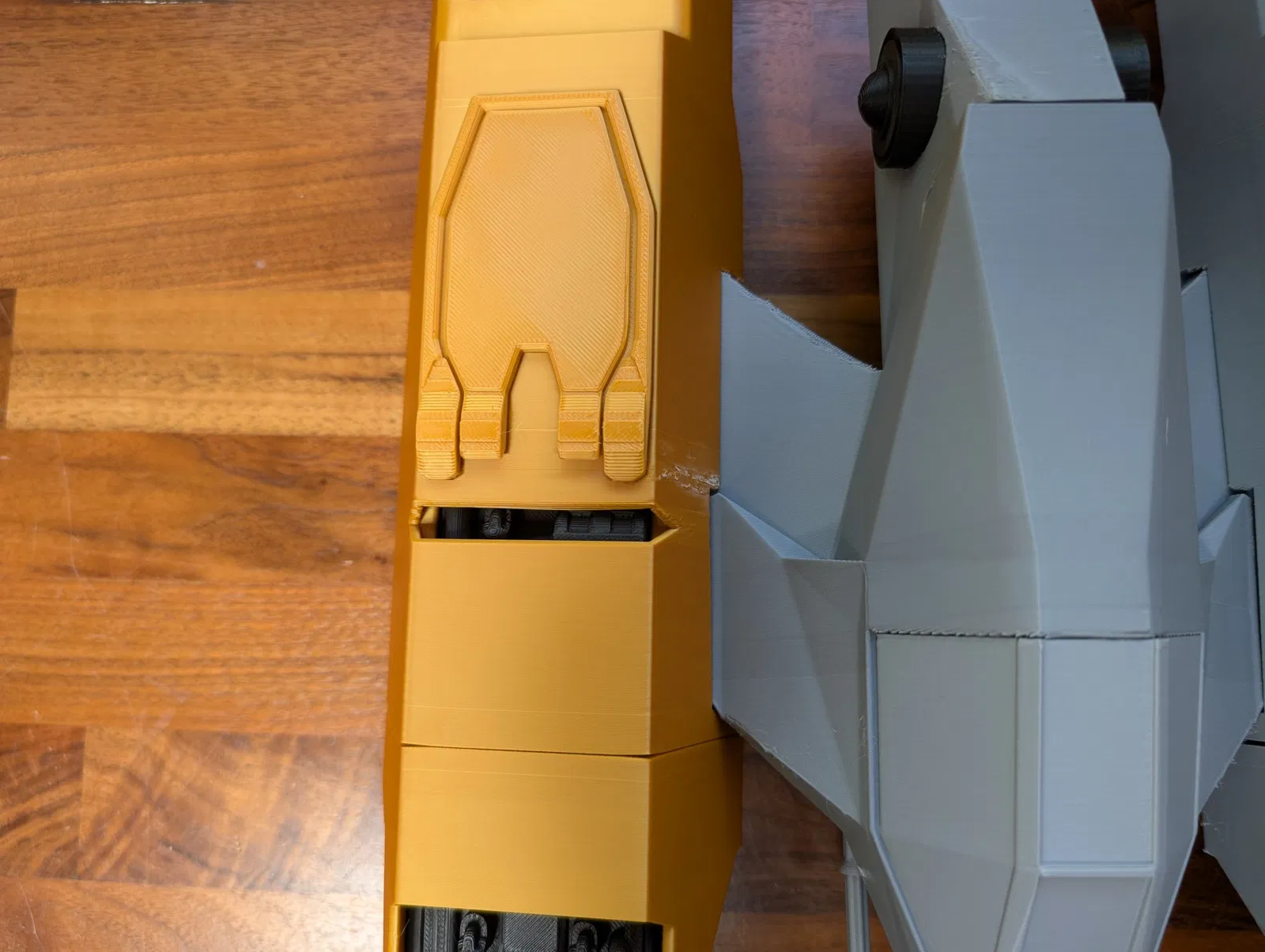

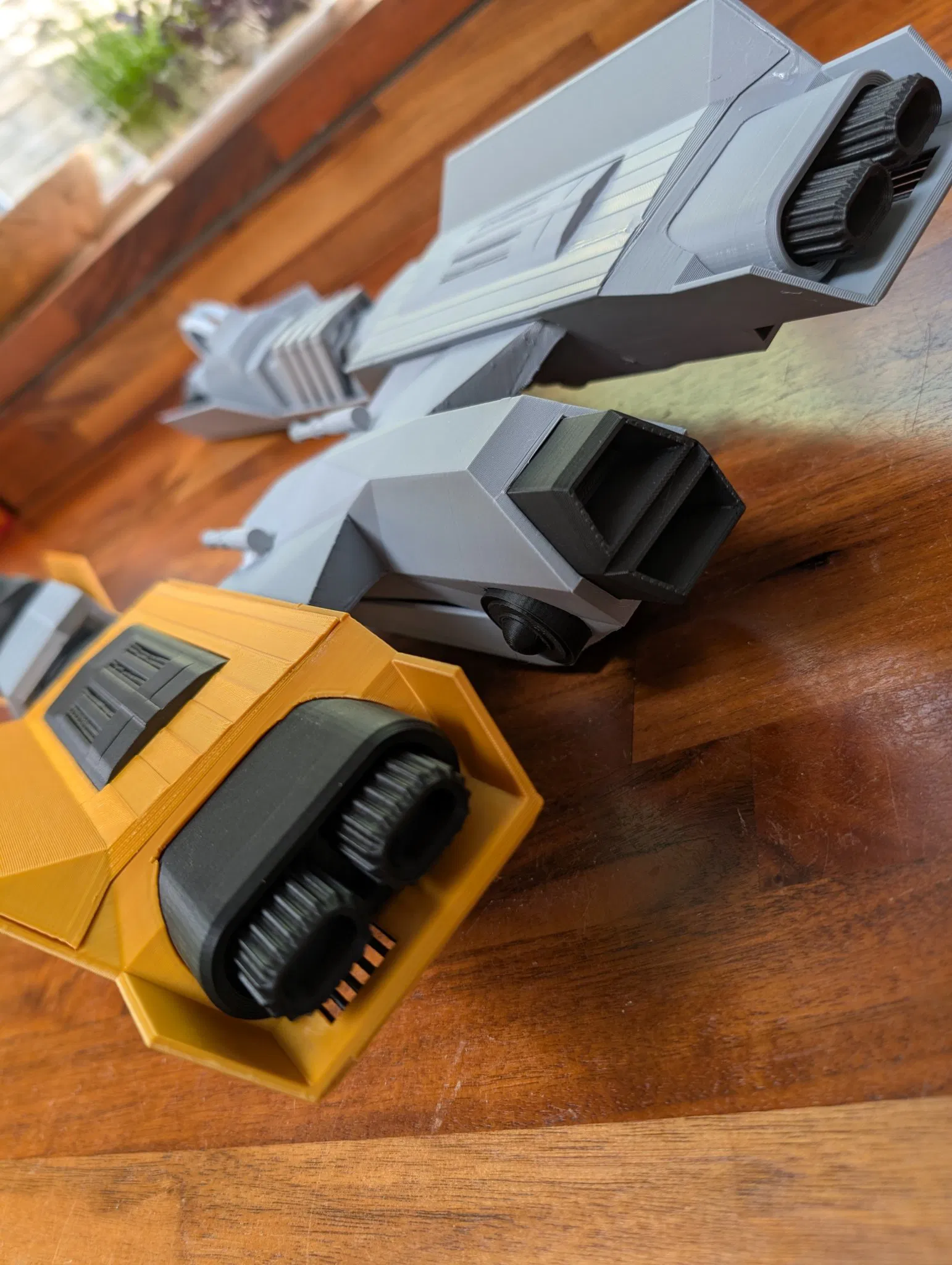

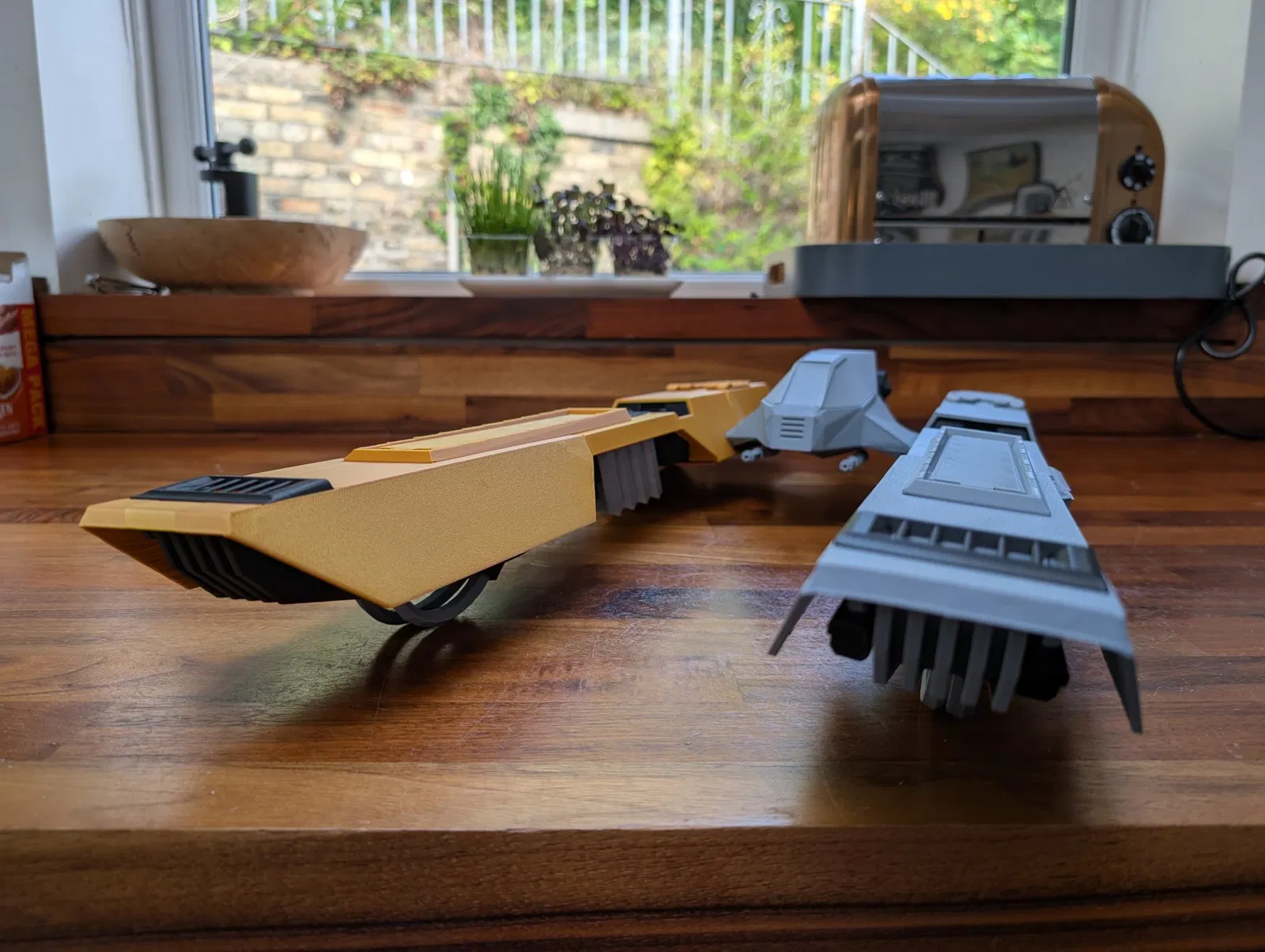

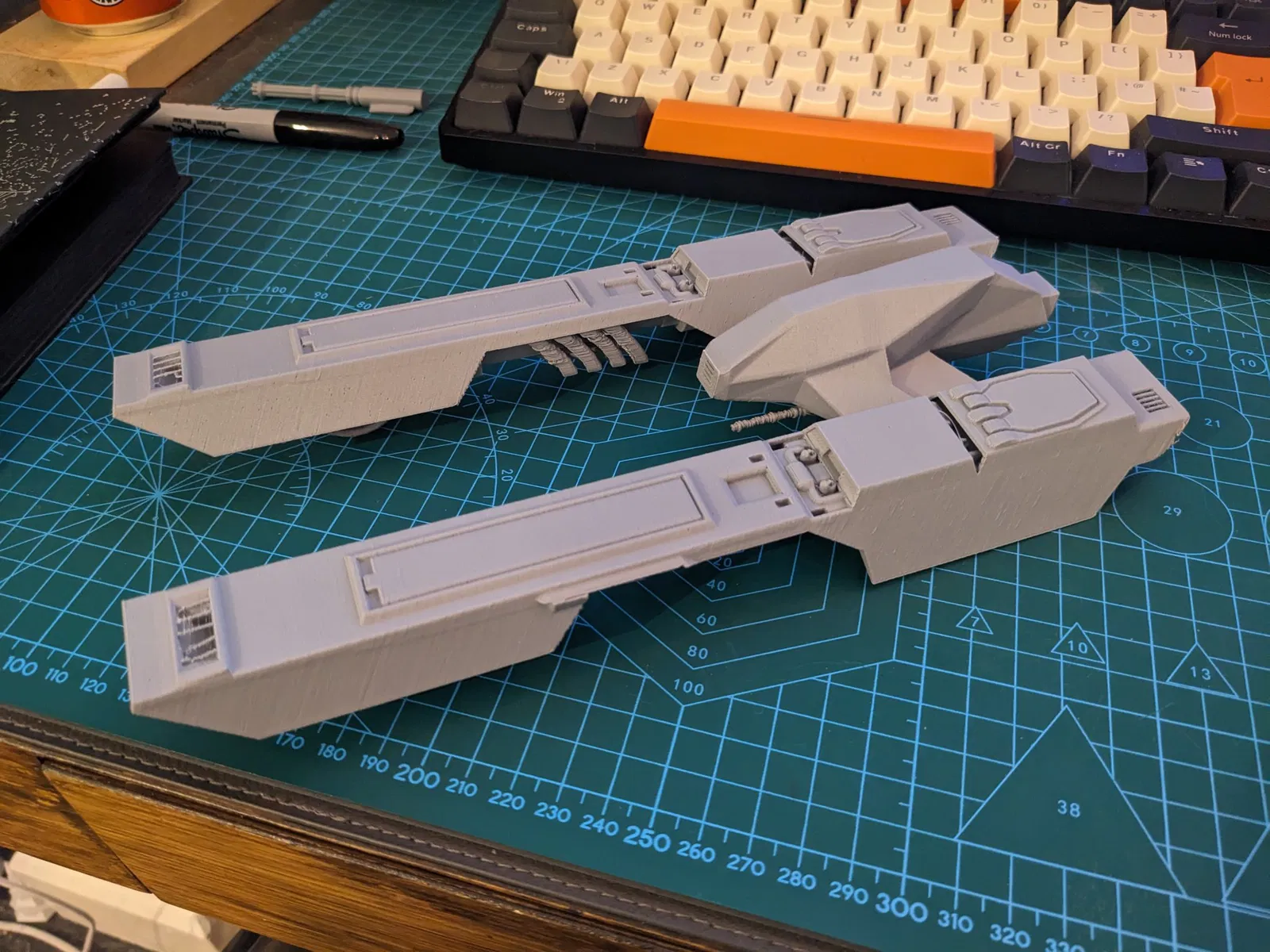

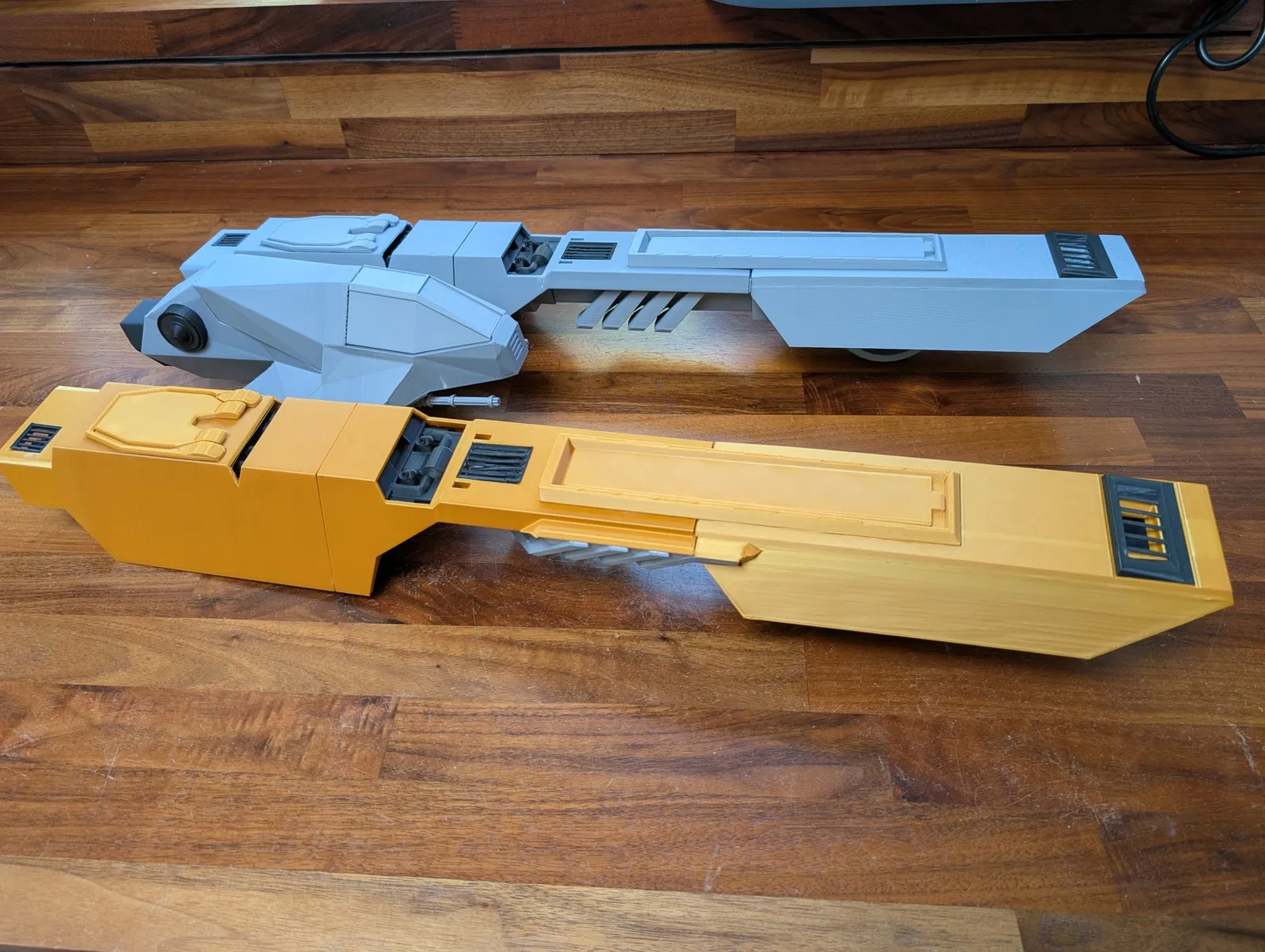

Những bức ảnh của bản xây dựng đã được tinh chỉnh theo thời gian, vì vậy tôi bắt đầu từ cánh trái màu xám và tiến đến bên phải. Tôi sẽ không in một phiên bản cuối cùng của điều này do kích thước của nó, nhưng các phần màu xám là kích thước trung bình ban đầu được phóng to, các phần màu vàng và đen đã được tinh chỉnh và đây là bên mà có trong các mô hình của bản xây dựng này.

!!Cảnh báo!! Mô hình này được thiết kế để tạo mẫu, nó tất cả đã được kết nối với nhau nhưng cần một số điều chỉnh tinh chỉnh vì độ chính xác trên bản xây dựng gần như bằng không, bạn đã được cảnh báo.

Cài đặt in được sử dụng trong suốt mô hình lớn:

• 10% lấp đầy cubis thích ứng
• 3 tường viền cho các bộ phận của cabin, 2 tường viền cho tất cả các bộ phận khác.

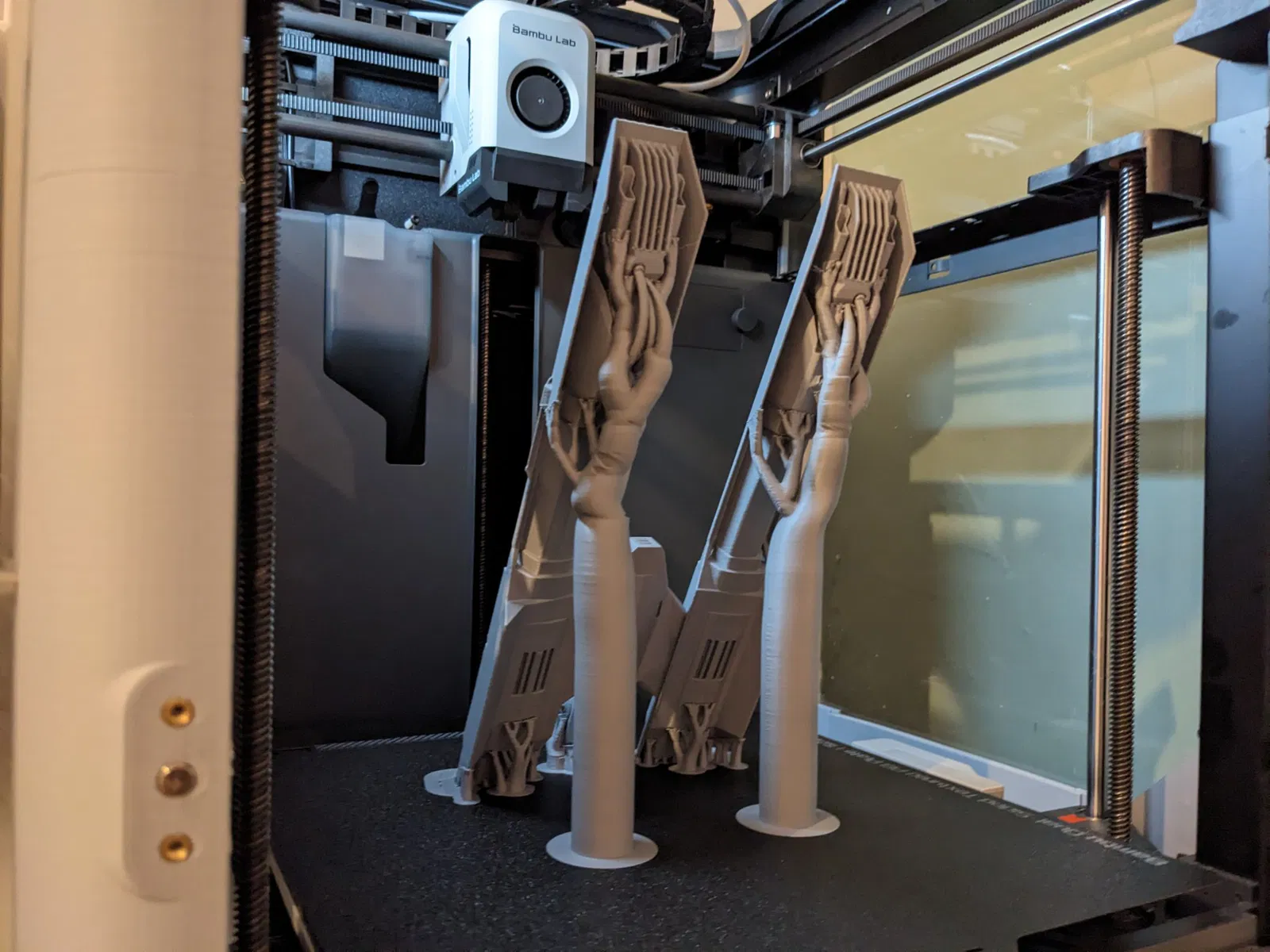

• Hỗ trợ cây tự động

Các thành phần Động cơ và Cánh đều là phiên bản BÊN PHẢI, bạn cần lật chúng theo trục Y để có phiên bản BÊN TRÁI, nơi các mục giống nhau được ghi chú trong mô tả bộ phận.

• Keo CA được sử dụng làm chất kết dính
• Kẹp mini được sử dụng trong suốt để giữ mọi thứ ở vị trí.

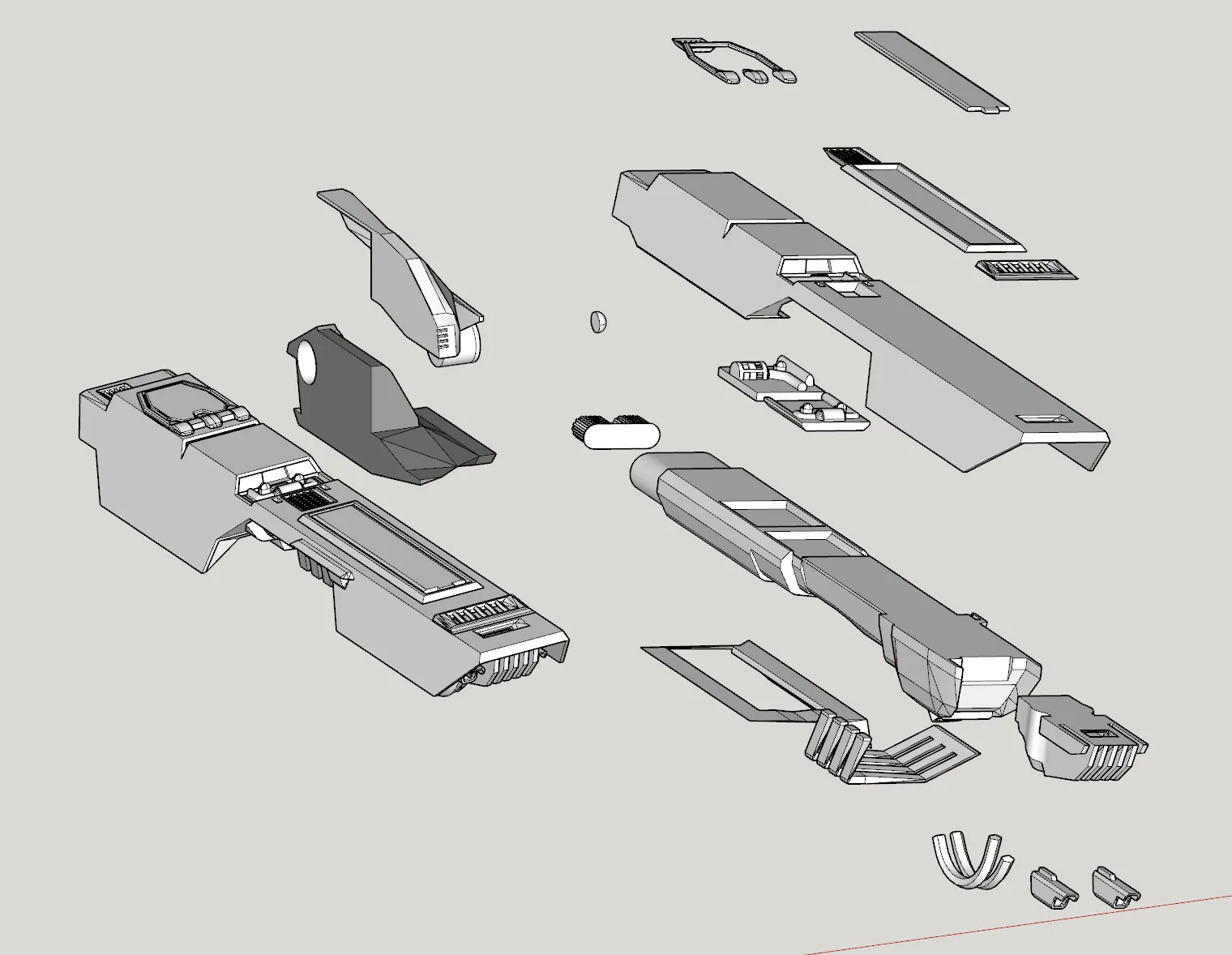

Mô hình được chia thành 3 phần chính, được liệt kê dưới đây và có hướng dẫn cụ thể cho từng phần.

Bất kỳ thứ gì có chữ R ở phía trước tên mô hình cần được lật theo trục Y để có phiên bản BÊN TRÁI.

Cabin

1. Dán đầu piston vào thân cabin chính, dán nắp piston lên
2. Dán súng gattling vào các khe - có thể cần một chút điều chỉnh để chúng vừa vặn
3. Dán kính cabin vào phần trên của cabin
4. Dán phần trên vào phần dưới

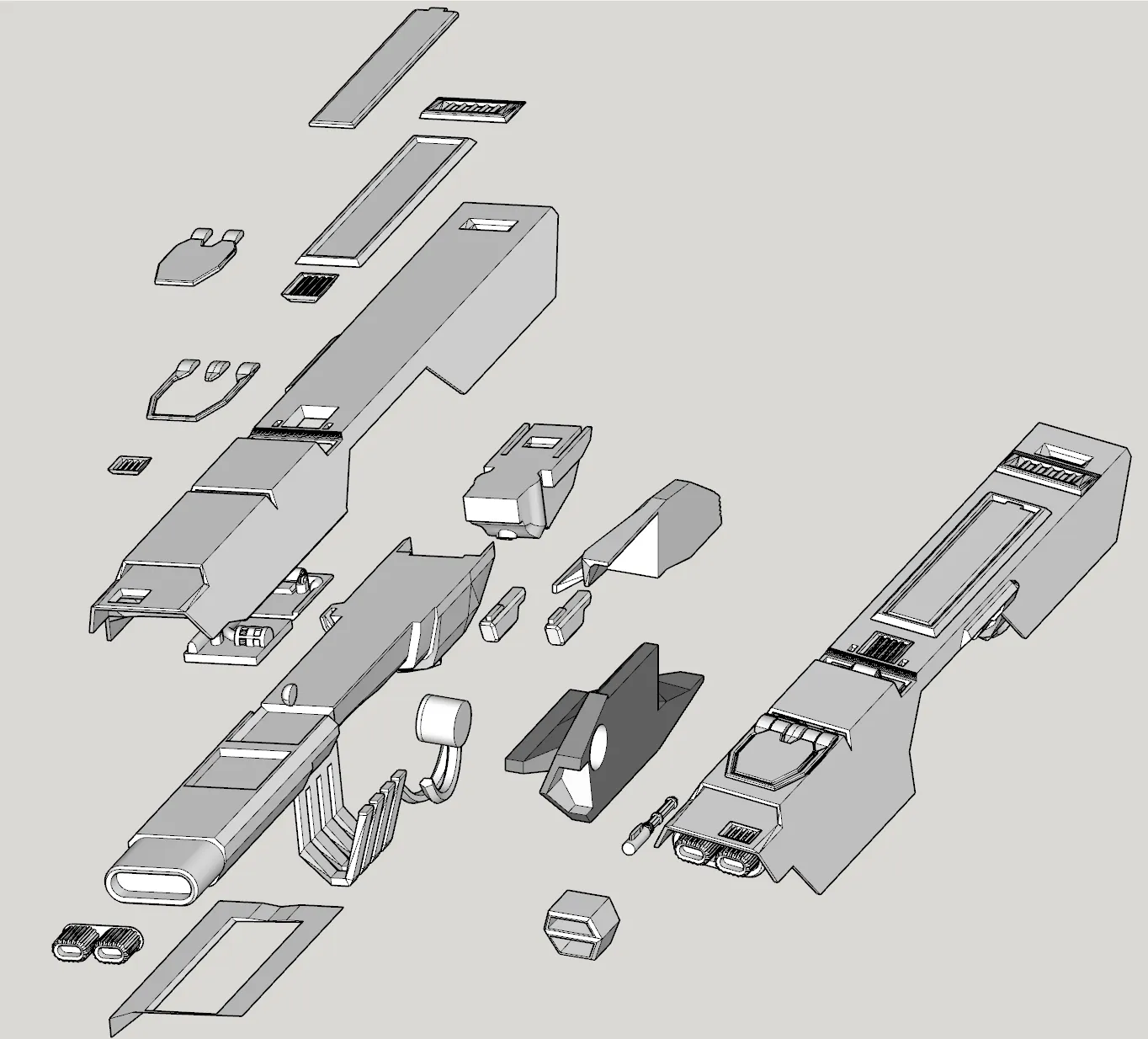

Động cơ

Đảm bảo rằng tất cả các lỗ hình nơ và lỗ chốt của bạn đều rõ ràng và không có hỗ trợ - bạn không có mm thừa nào để chơi ở đây.

Tôi khuyên bạn nên lắp thử các chốt và khối động cơ trước khi dán, một số bộ phận dễ bị nhầm lẫn.

1. Dán các chốt vào phần động cơ P5
2. Dán P5 vào P4, đẩy một cái nơ có bước trong khi keo còn ướt (dán cái này là tùy chọn, một khi đã ấn vào thì không thể gỡ ra). Bước cao nằm ở phía sau).
3. Dán các chốt vào đầu mở của P4
4. Dán P3 vào bộ lắp P4, ấn một cái nơ có bước vào vị trí, bước cao nằm ở phía trước.

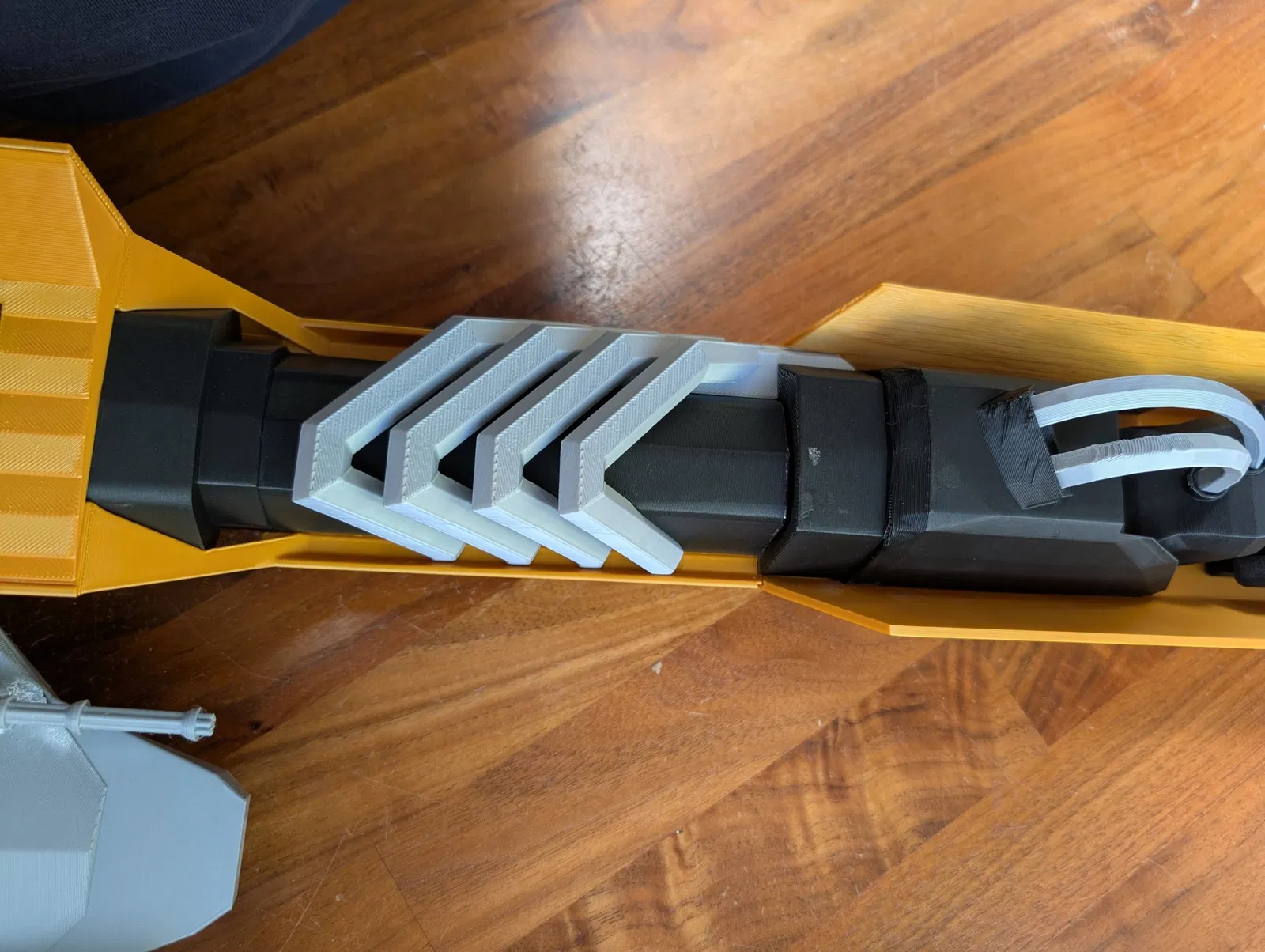

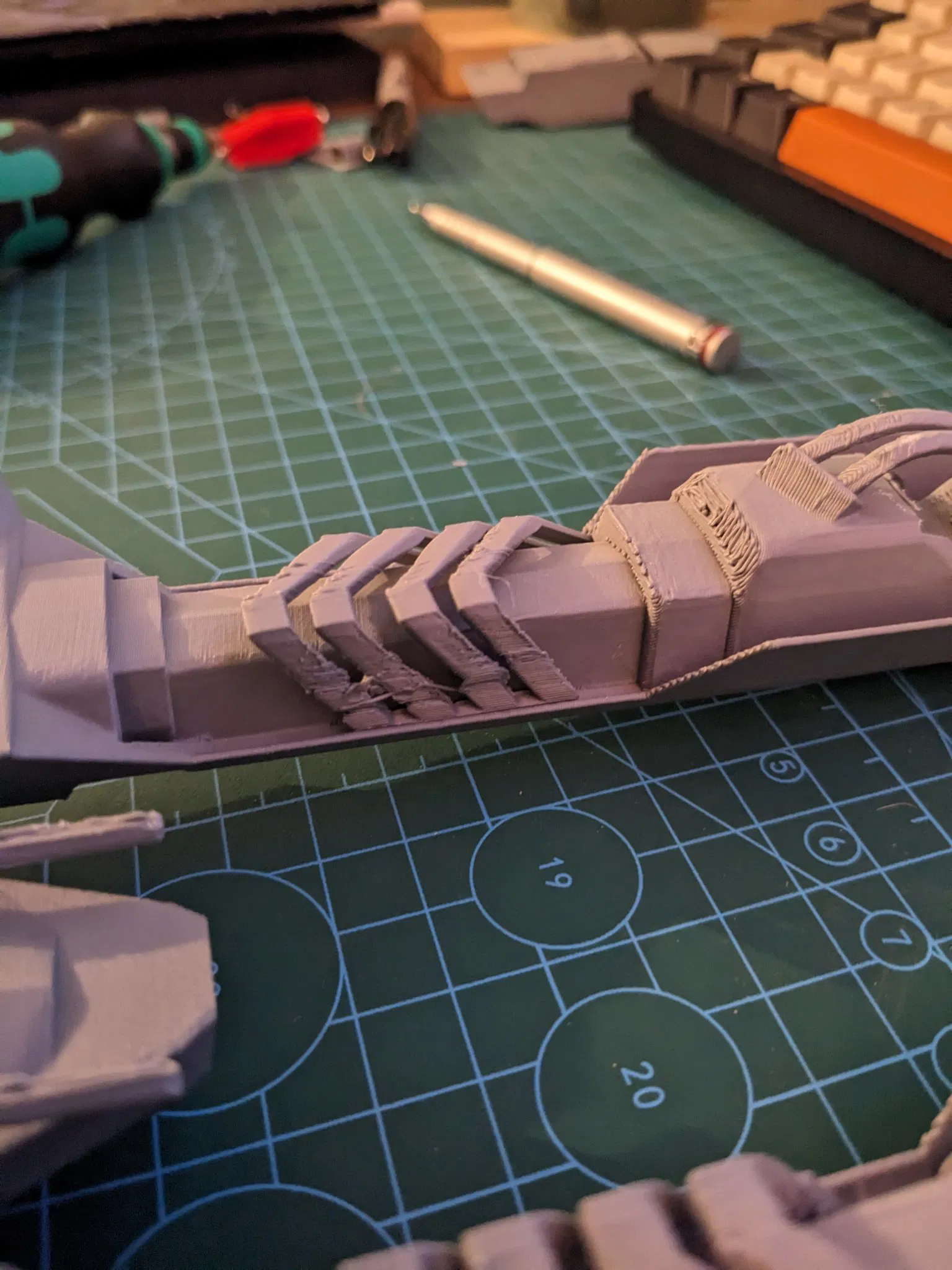

5. Dán các chốt vào P3 và dán các thanh xương vào P3
6. Dán P2 vào P3, đây sẽ là sự lắp ráp khó khăn đầu tiên của bạn, phần trên cùng của các thanh xương cũng nên được dán vào P2.
7. Đẩy một cái nơ bình thường vào mối nối này
8. Dán các chốt vào P2
9. Dán P1 vào P2, ấn một cái nơ vào để hoàn thành.
10. Các khẩu pháo tên lửa không đối xứng, hãy cẩn thận với điều này để làm cho nó chính xác, chúng nên đứng ra khỏi thân, không dựa vào đó.
11. Dán các khẩu pháo tên lửa bên trái và bên phải vào phía trước của P1, tôi đã sử dụng một cái kẹp nhỏ để giữ nó ở vị trí này, hoặc để động cơ nằm trên đỉnh để cho keo khô.
12. Thật hấp dẫn khi lắp nắp động cơ dưới ngay bây giờ, bạn có thể làm điều đó bằng cách sử dụng các chốt ngắn hơn, nhưng phần này khá mỏng manh và tôi đã làm gãy chúng cả hai lần vì tôi đã dán chúng ngay bây giờ, bạn có thể đợi cho đến khi tất cả các nắp cánh được lắp vào để dán phần động cơ cuối cùng này vào vị trí.
13. Dán các phần trên của động cơ vào các khe trên các cái nơ có bước, kẹp chúng trong khi keo khô, quan trọng là chúng phải bằng phẳng nhất có thể, có thể đánh bóng hoặc khoan nhẹ đầu để chúng vừa vặn.
14. Lặp lại với bộ phần động cơ phản chiếu Y của bạn.

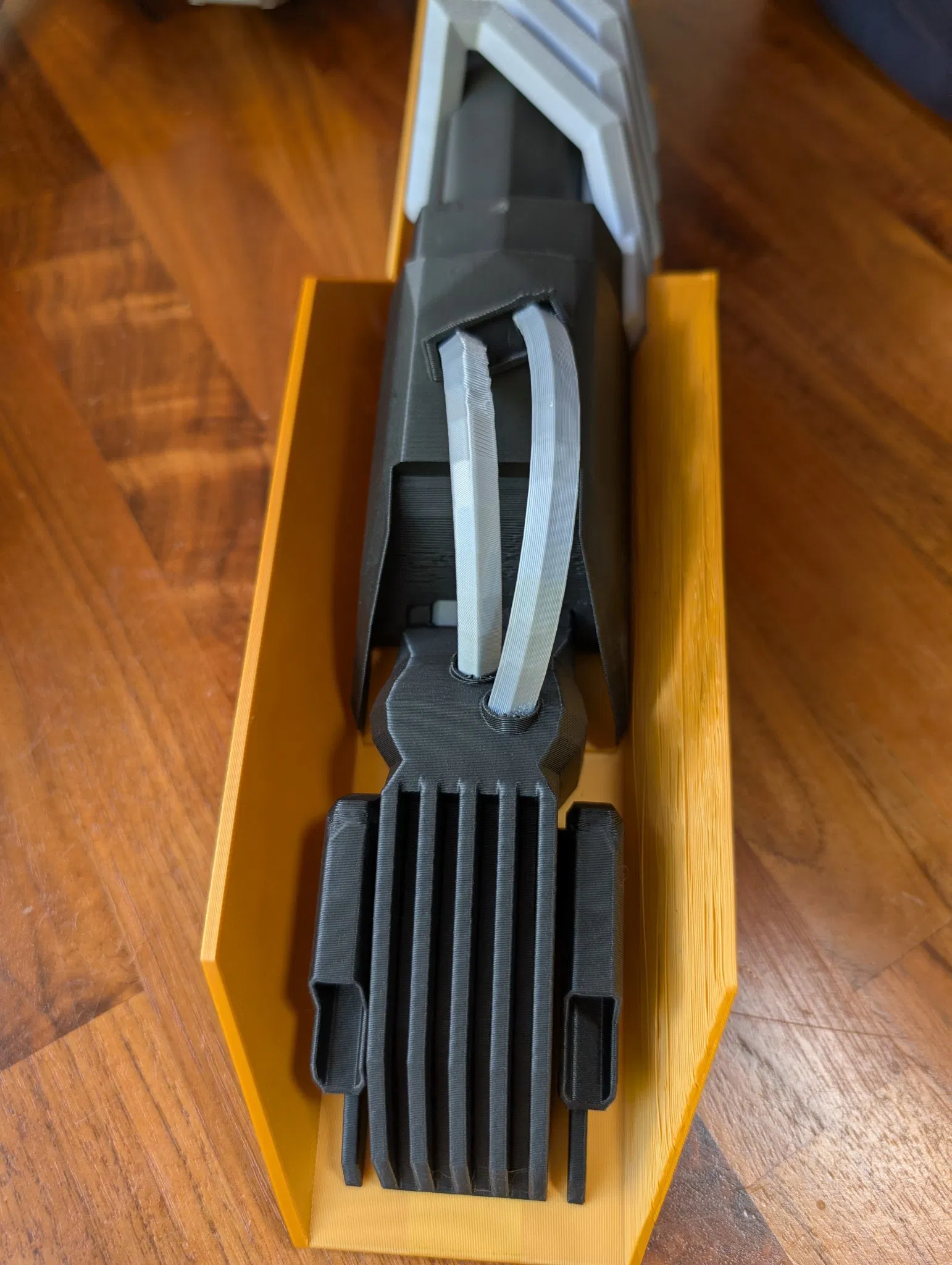

Nắp cánh

1. Gắn các chấu vào phần Wing3
2. Trượt phần wing 3 vào thân động cơ từ phía sau - điều này có thể cần một chút điều chỉnh và sẽ rất chặt!, ở phía dưới bạn nên thấy khi nó đến vị trí cuối cùng dựa trên cách mà mô hình giao nhau. Nó sẽ chặt ở phần động cơ phía trên, bạn có thể nhẹ nhàng uốn cong các cạnh của cánh ra để đưa nó vào và giữ chỗ.
3. Trượt phần Wing2 lên phần động cơ p3, nghiêng nó để đưa nó qua đáy của động cơ và nhẹ nhàng đưa nó vào vị trí - phần này rất tinh tế và có thể dễ dàng bị gãy ở giữa, hãy cẩn thận! Nó sẽ vừa vặn ở cuối, hãy dành thời gian và ép nó vào vị trí, nó sẽ không di chuyển sau khi bạn hoàn thành nên tôi không cần keo cho phần này.
4. Thoa một ít keo lên mặt trên của động cơ P1 và P2, trượt phần Wing1 vào và ấn chặt nắp cánh và khối động cơ lại với nhau, tôi đã kẹp nó lại trong một thời gian.
5. Lật nó lại và căn chỉnh nắp dưới cánh, dán keo vào, phần cuối cùng của động cơ và các chấu vào vị trí, kẹp nó lại.

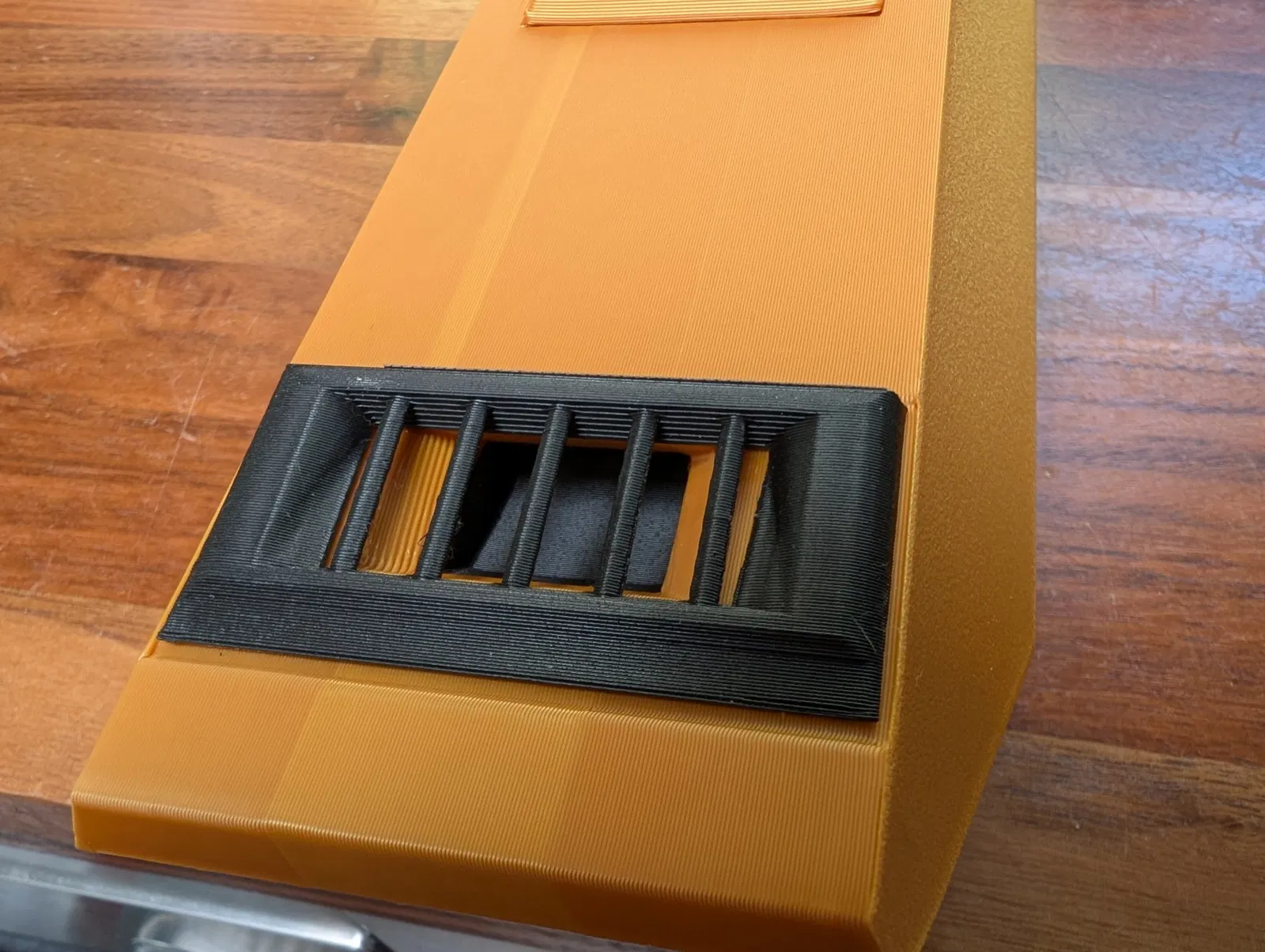

6. Dán keo vào các lưới - chú ý đến hướng của lưới giữa - nó chỉ vừa vặn theo 1 cách, dán keo vào các vòi động cơ.
7. Dán keo vào các ống bên trong và bên ngoài - ống bên ngoài có một chữ O ở phía sau để giúp căn chỉnh, ống bên trong chỉ vừa vặn theo một cách, hãy thử lắp trước, dễ nhất là đưa phần trước của ống vào trước và sau đó chèn phần sau của ống vào vị trí.
8. Dán keo vào các tấm trên cùng, kẹp chúng phẳng để giúp toàn bộ giữ lại thành một mảnh.
9. Lặp lại với cánh và khối động cơ phản chiếu của bạn.

Xây dựng cuối cùng

• Đổ một lượng lớn keo vào các khe bên trong trên một trong các cánh, chèn thân cabin vào khe bằng cách trượt phần phía sau vào trước, trượt nó xuống khe và sau đó xoay cabin vào phần phía trước của khe, nó nên khớp với các nắp cánh và phần nắp cabin chạm vào phía trước và toàn bộ vuông với cánh.
• Để nó khô và lặp lại bên kia.

Tốt lắm, bây giờ hãy bay quanh phòng và hét lên "tên lửa, tên lửa đạn đạo, động đất" và bạn sẽ ổn.
