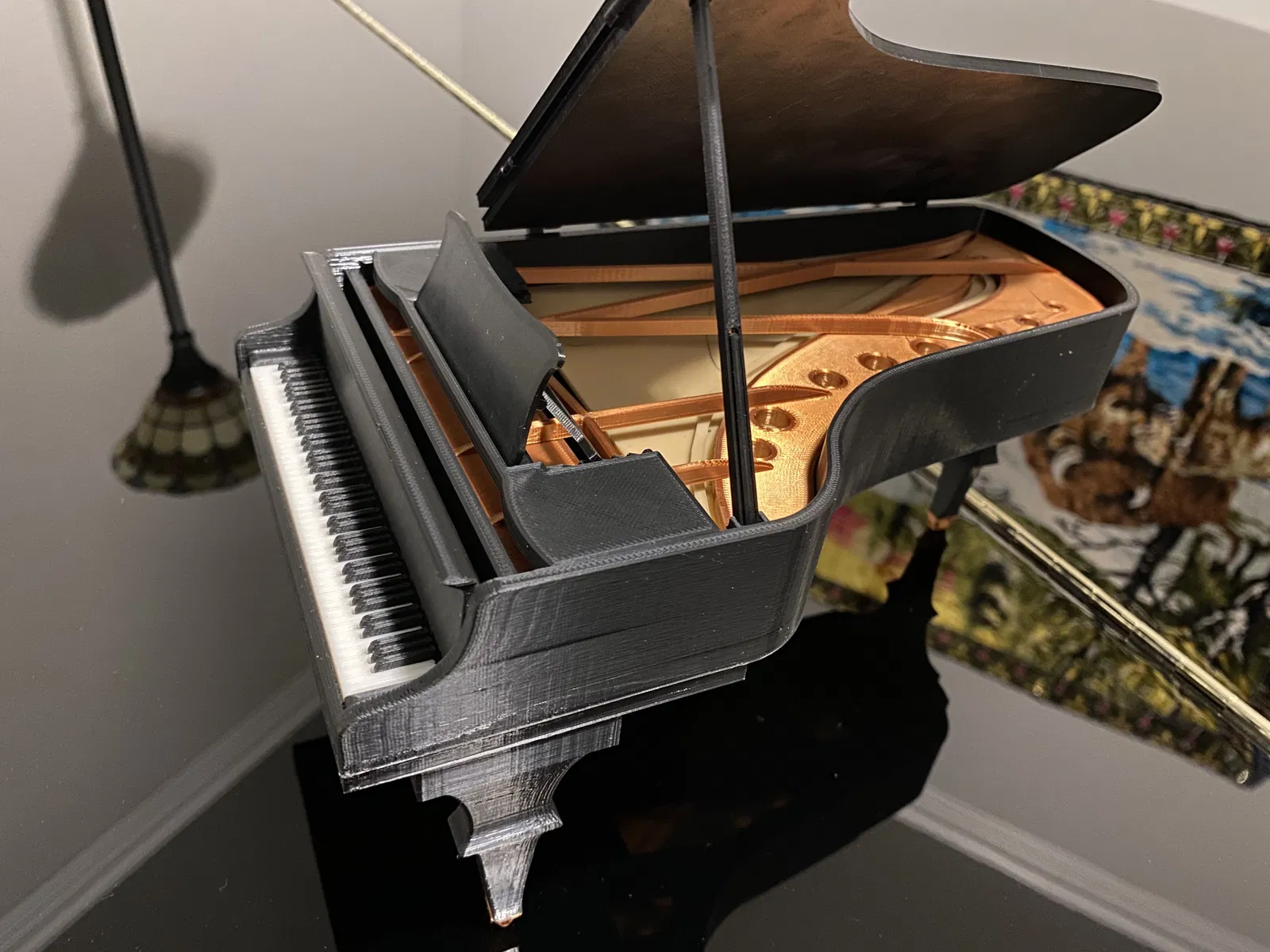

Đàn Piano Grand Có Bộ Phận Chuyển Động

Tác giả icefox_33629

Lượt tải
906
Lượt thích
161
Lượt coi
7.352
Bản remix
1

File 41 7,9 MB

  • large_display_key_lid_19880_1765790577.stlSTL · 563 KB
  • large_display_lid_drop_19880_1765790578.stlSTL · 340 KB
  • large_display_wheel_x3_19880_1765790578.stlSTL · 510,3 KB
  • large_display_keys_white_19880_1765790580.stlSTL · 540,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#111298
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Mình rất thích mẫu đàn piano grand của Larrym95, nhưng mà mẫu đó còn thiếu tùm lum (không có bản lề, không có bánh xe, v.v.) mà nhà thiết kế cũng không trả lời luôn. Thế là mình tự tay làm lại, bổ sung các bộ phận in được có thể chuyển động. Mình cũng sửa nhiều chỗ khác cho ngon lành hơn. Giờ thì mẫu này gần như hoàn hảo rồi. Mình mượn thêm cái ghế đàn của robertkyu nữa.

Hướng dẫn in:

Model này nên in bằng PLA với bốn màu: phím đen, phím trắng, màu sơn (thường là đen hoặc trắng, nhưng bạn có thể sáng tạo), đồng ánh kim (silk copper), và màu gỗ (bạn có thể dùng PLA loại gỗ, nhưng mình không khoái mấy cái sợi dẻo dễ gãy này lắm). Vài bộ phận cần in nhiều bản sao như ghi trong tên bộ phận. Mình liệt kê mấy bộ phận màu đồng ánh kim và màu gỗ ở dưới đây, còn lại là màu đen, trắng và màu sơn (đen, trắng hoặc màu tùy bạn chọn):

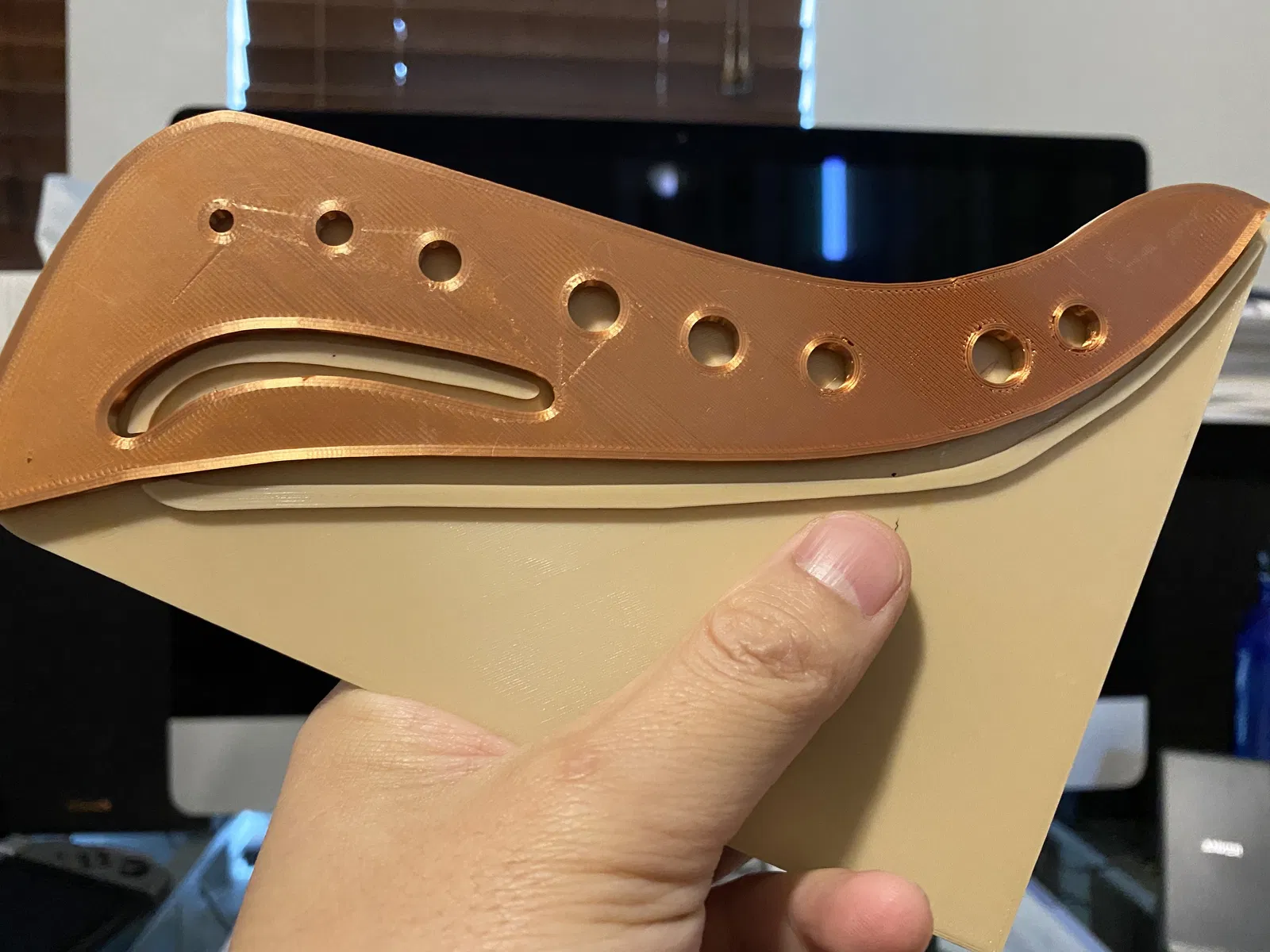

Màu gỗ: sound board (mặt âm), bridge (ngựa đàn)

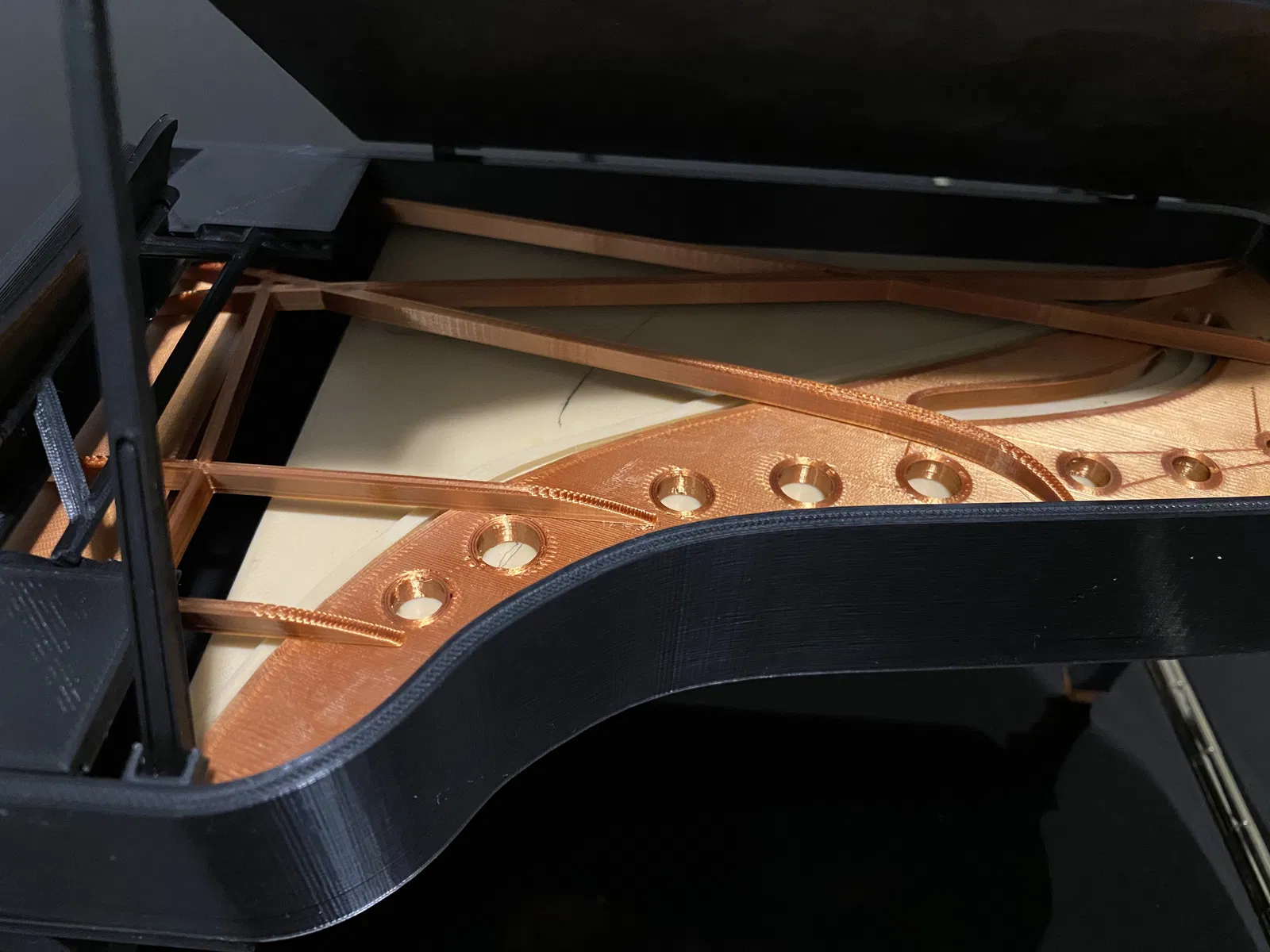

Đồng ánh kim (Silk copper): brace (thanh giằng), pedal rods (thanh nối pedal), pedals (bàn đạp), plates (các tấm kim loại), wheels (bánh xe)

Mình có đính kèm cả file layout in 3MF của mình cho cây đàn màu đen, scale 85% cho máy Prusa i3 MK2S của mình. Có hai file cho màu đen, một cho màu đồng và một cho màu gỗ. Không có file màu trắng vì chỉ có một bộ phận (phím trắng).

Cái vỏ đàn (case) là bộ phận dài nhất, tới 289mm. Nếu bàn in của bạn không đủ lớn, bạn có thể scale nhỏ lại, nhưng mình khuyên nên in càng lớn càng tốt. Mình in ở 85% là do giới hạn 250mm của bàn in. Mấy cái bản lề in xong có thể bị dính lại nếu scale xuống quá nhỏ. Nên in với độ dày lớp 0.15mm hoặc thấp hơn. Nếu scale xuống 80% hoặc thấp hơn, nên dùng độ dày lớp 0.1mm.

Hầu hết các bộ phận đều phải in không cần support. Ba ngoại lệ là cái vỏ đàn (chỉ một mặt phẳng ngang cần support), bánh xe (cần support mọi nơi) và ghế đàn (chỉ support chạm đáy).

Cái vỏ đàn có hai miếng vá ở mặt trước để chống bị cong vênh. Cắt sạch mấy miếng đó đi sau khi in xong.

Lắp ráp sẽ hơi tốn công suy nghĩ. Mình có kèm theo mấy tấm hình để hướng dẫn. Cần dùng keo dán. Mình khuyên dùng keo dán giày (E6000) thay vì keo siêu dính, vì hơi của keo siêu dính có thể làm đen bộ phận màu đen bị trắng ra. Nếu bị vậy, thoa một ít kem dưỡng da tay hoặc kem dưỡng thể sẽ xóa được vết trắng đó.

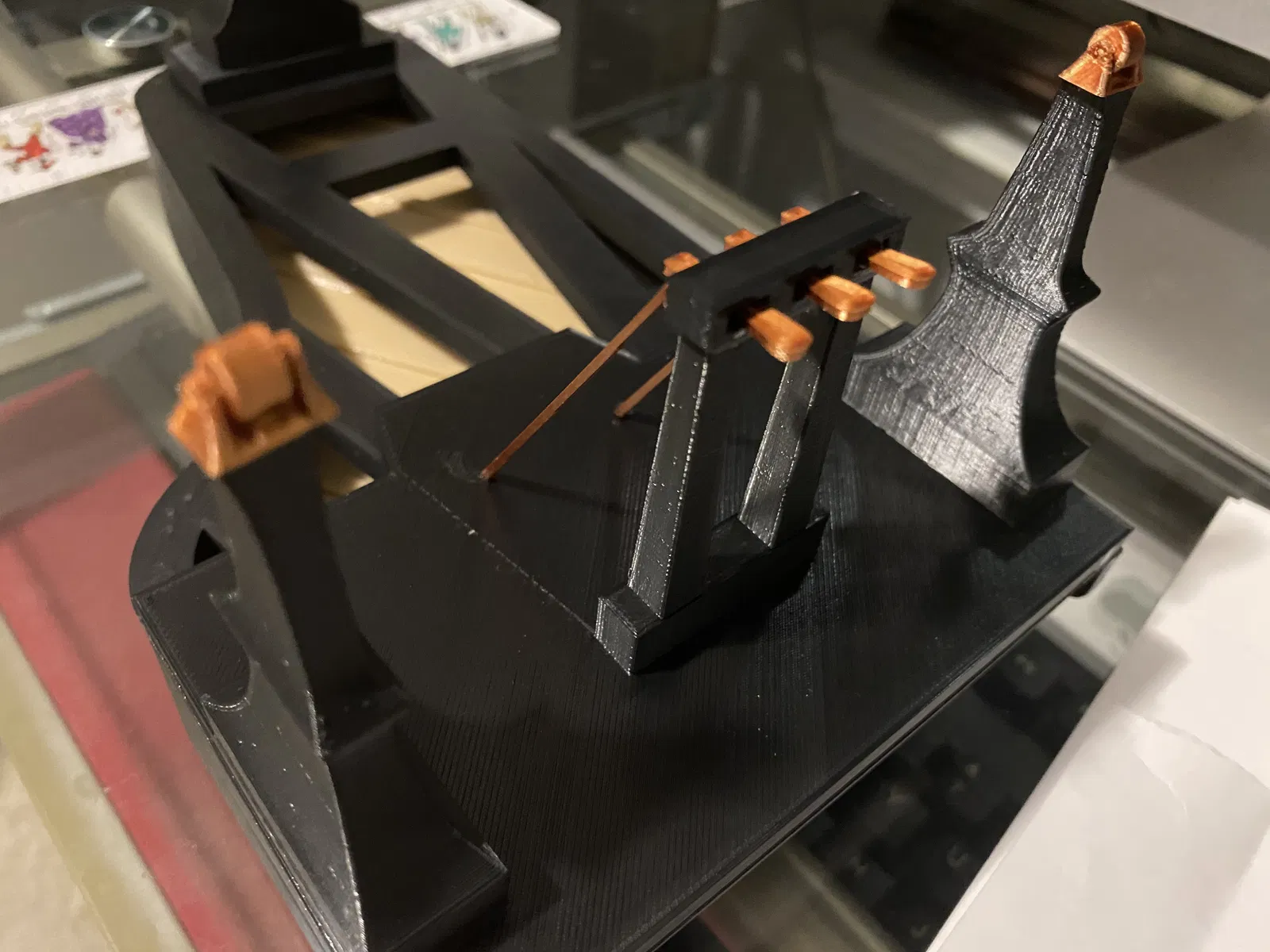

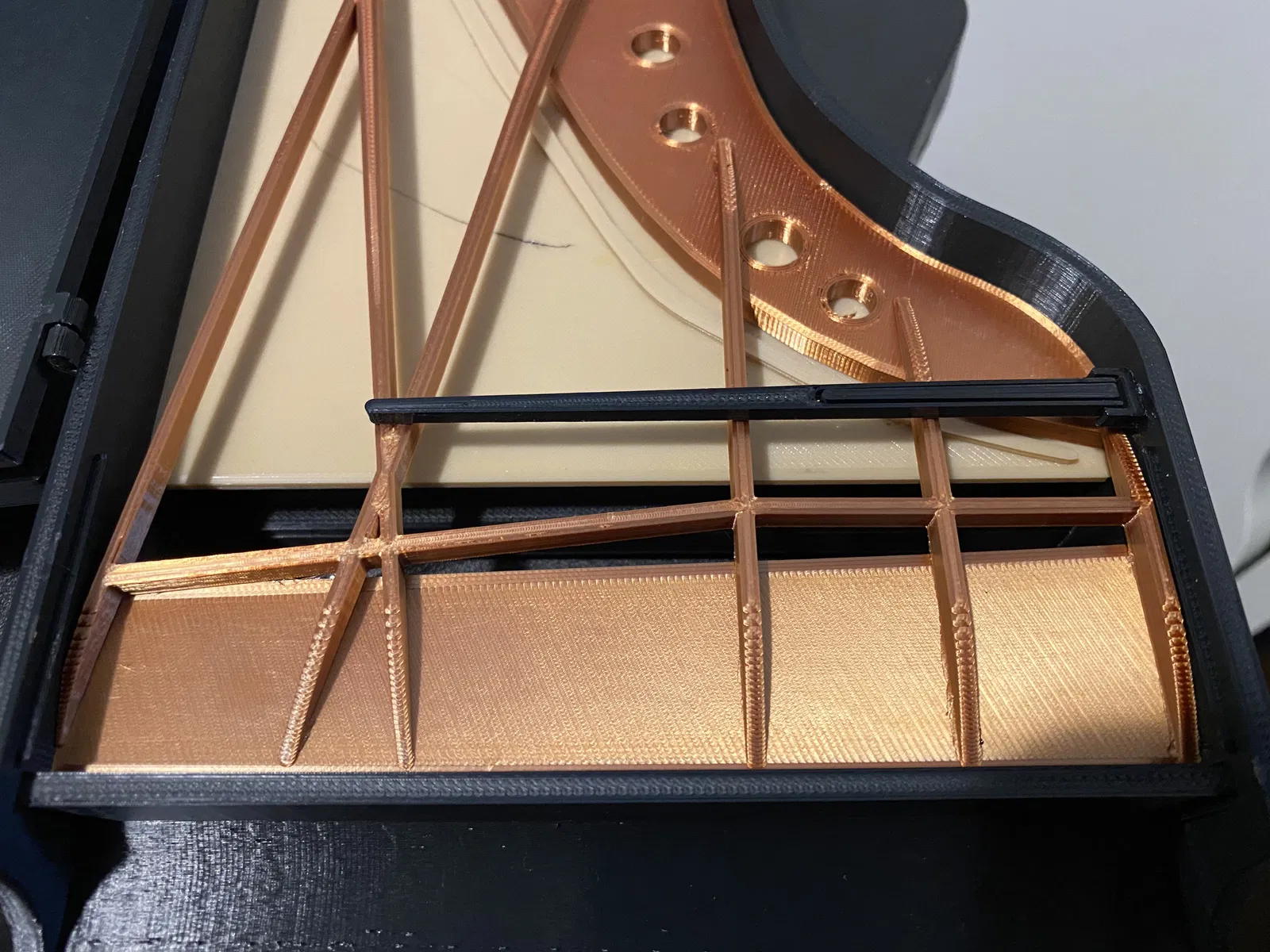

Nói chung, lắp theo thứ tự sau: lắp mặt âm (sound board), dán mặt âm vào vỏ đàn, dán tấm kim loại (plate) và thanh giằng (brace) lên mặt âm, lắp nắp đàn và nắp phím, lắp bộ phím đàn, dán đáy đàn và bộ phím đàn, dán các bộ phận đáy (chân, bánh xe, bàn đạp, v.v.), lắp giá nhạc.

In và tận hưởng nhé! À, mình có nhận làm theo yêu cầu nếu bạn muốn làm mẫu này.

Hướng dẫn in

Danh mục: Nhạc Cụ

Hãng máy in: Prusa

Máy in: i3 MK2S

Rafts: Không

Độ phân giải: 0.15mm

Infill: 15%

Nhựa in: Bất kỳ loại PLA nào màu đen, trắng, đồng ánh kim, màu gỗ
