Đế Gắn Đồng Hồ Gas ESP8266
Đây là đế gắn cho cảm biến từ và ESP8266, cho phép bạn gắn trực tiếp lên đồng hồ gas. Có nắp trượt phía trước và cần 6 vít để lắp. Hỗ trợ các kích thước vít khác nhau và đầu nối dây cắm dễ dàng cho cảm biến.
Mô tả

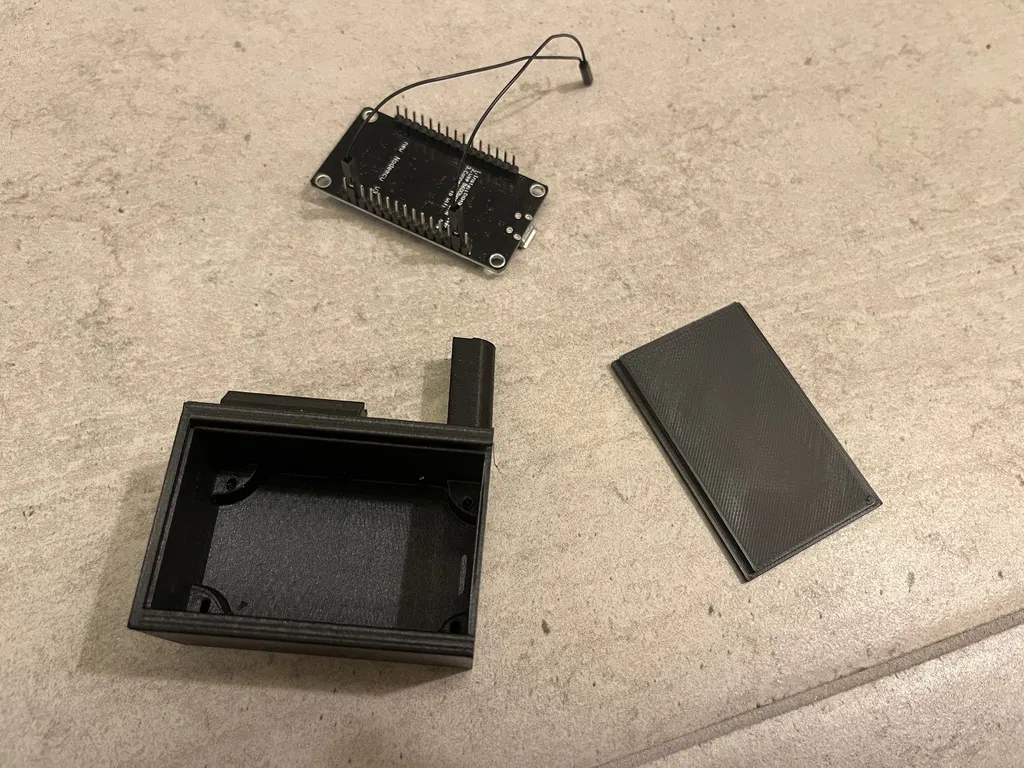

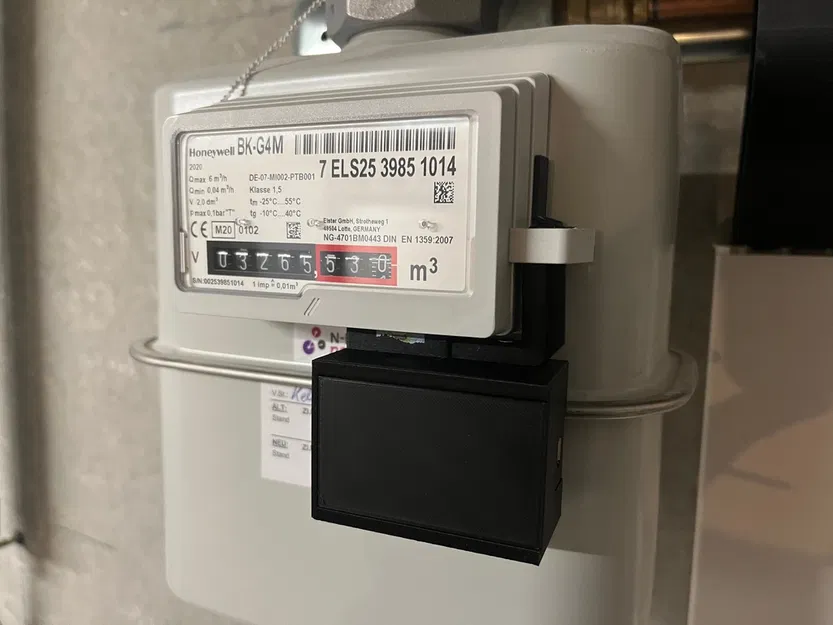

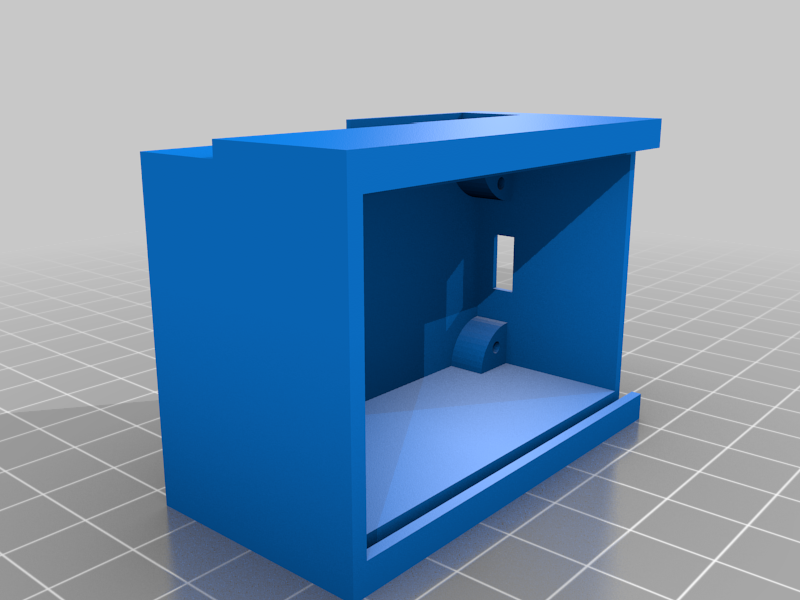

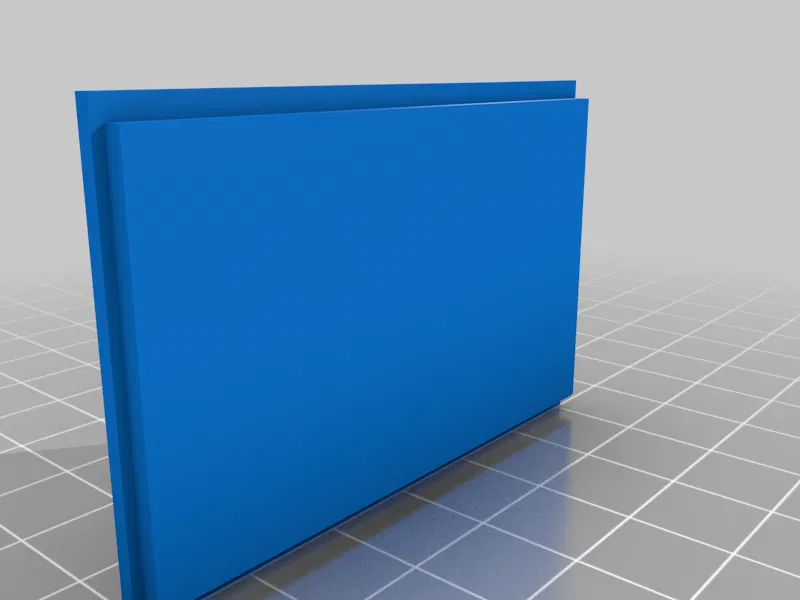

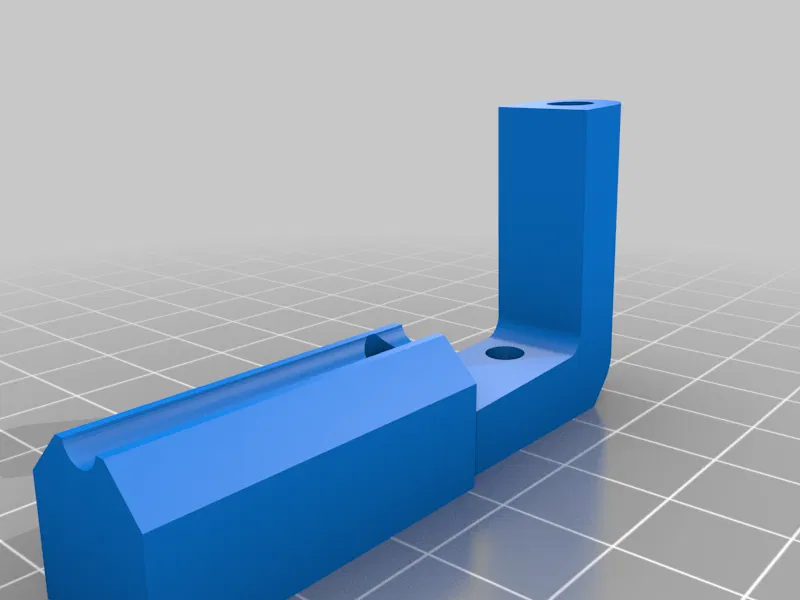

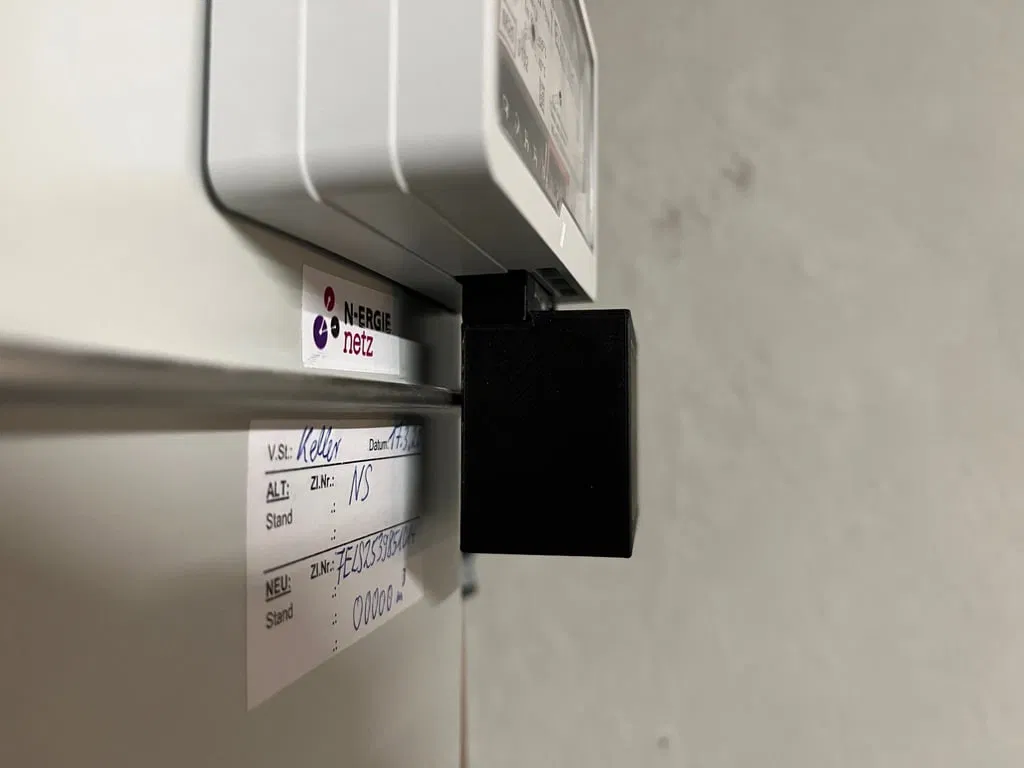

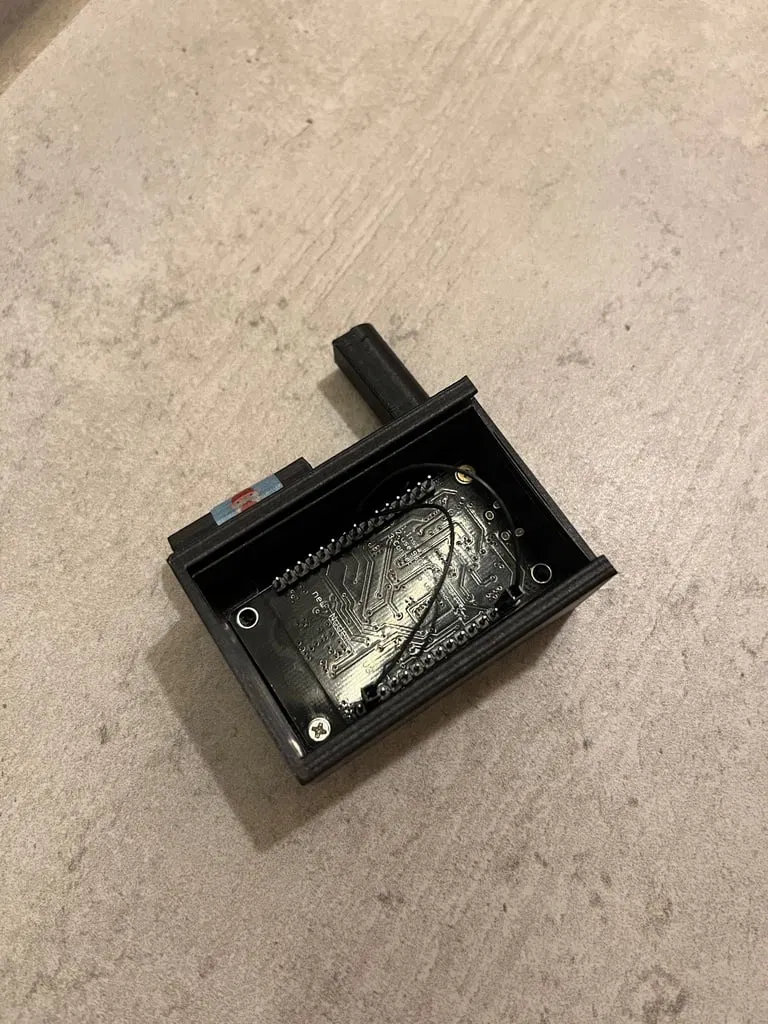

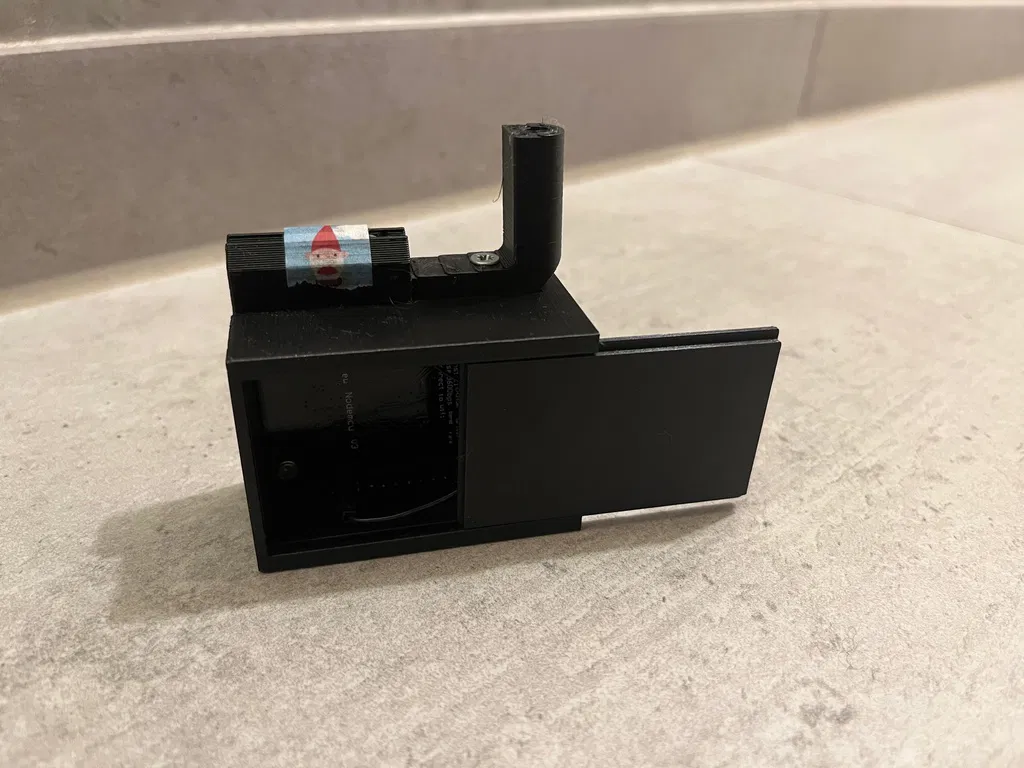

Đây là một đế gắn cho cảm biến từ và ESP8266. Do đó, hai bộ phận này có thể được gắn trực tiếp vào đồng hồ gas. Có một nắp ở mặt trước có thể mở bằng cách trượt nó ra.
Bạn cần 6 con vít để lắp ráp:
1x M3 x 10mm (để bắt vít hai phần ép)
1x M5 x 30mm (để gắn các bộ phận vào đồng hồ gas)

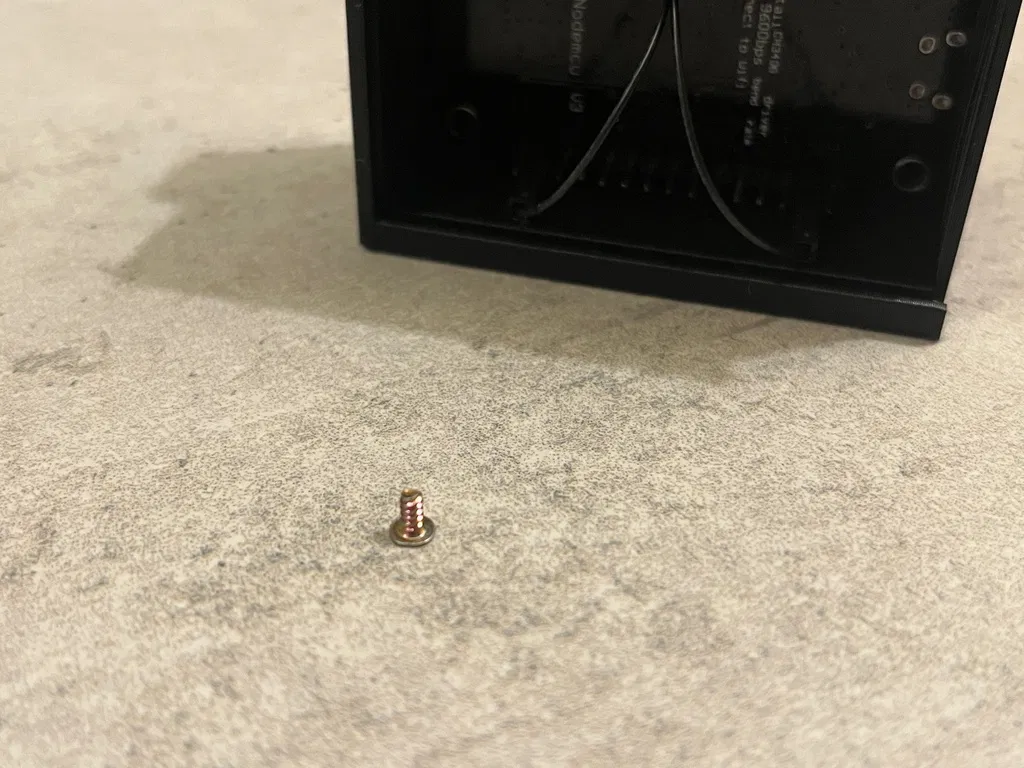

4x M2 x 5mm (để gắn ESP vào vỏ máy.
Cảm biến từ: LITT 59025-010 (Reed-Sensor dòng 59025, 1 NO, 10 W)
Tôi cũng đã thêm các đầu nối dây cắm (cái) vào cáp của cảm biến để dễ lắp ráp.
Cài đặt In
Thương hiệu máy in:
Prusa
Máy in:
i3 MK3
Rafts:
Có
Supports:
Có
Độ phân giải:
0.2
Infill:
20%
Filament: Das Filament PLA Đen
