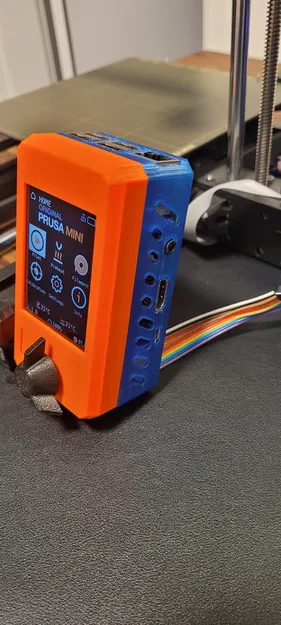

Hộp Hiển Thị Prusa Mini RaspberryPI Case 3B, 4B và Sắp Có 5

Hộp Màn Hình RPI Cho Mini / Mini+

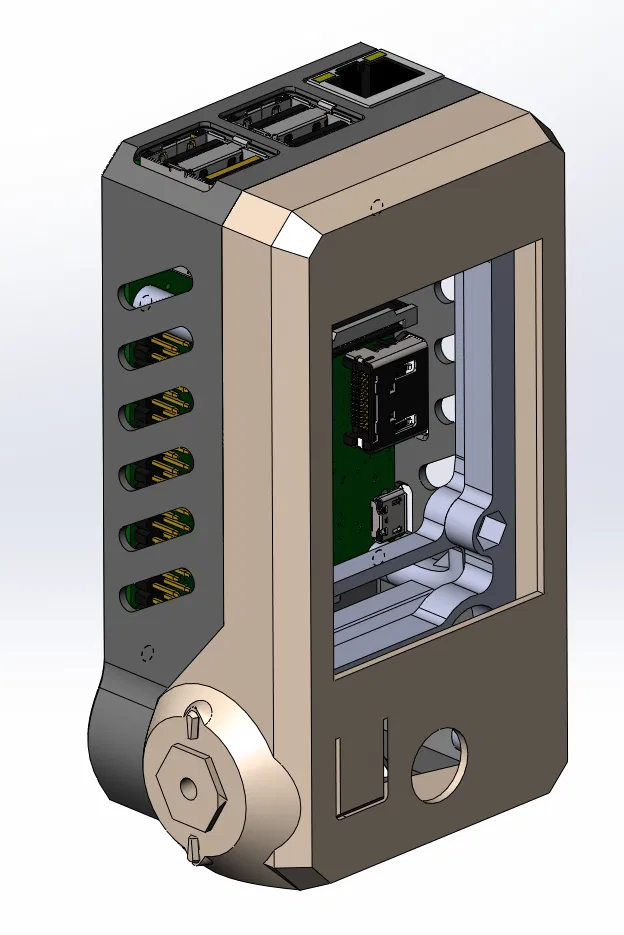

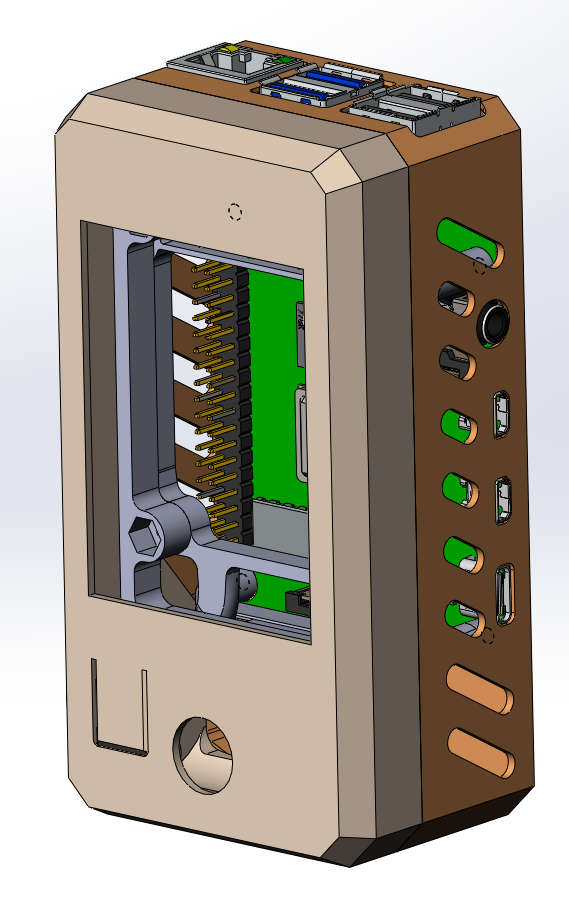

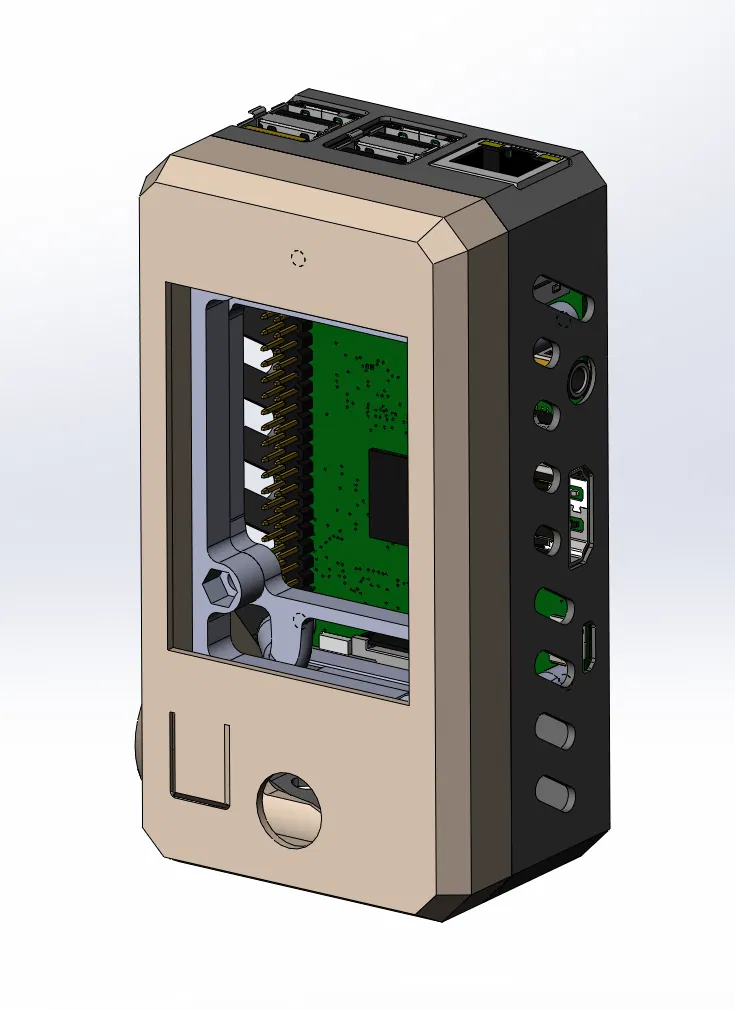

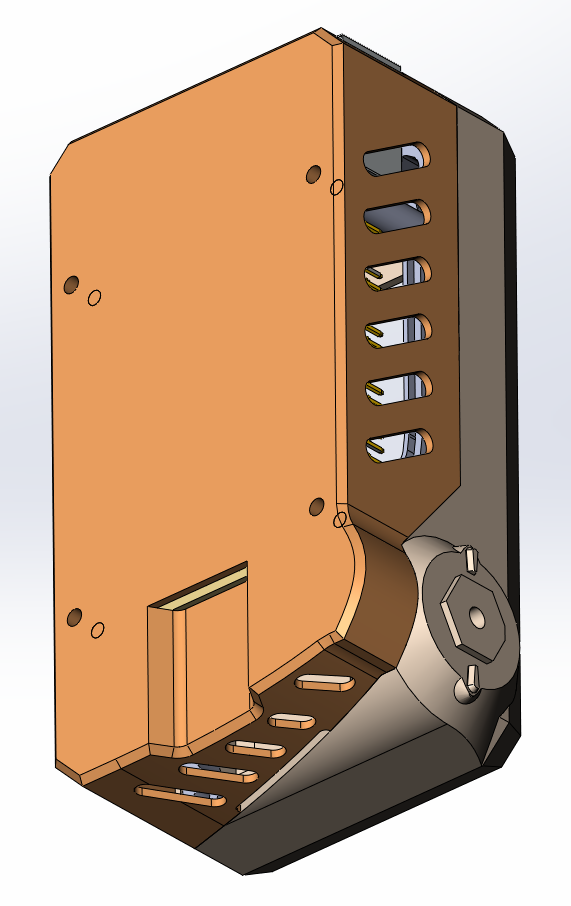

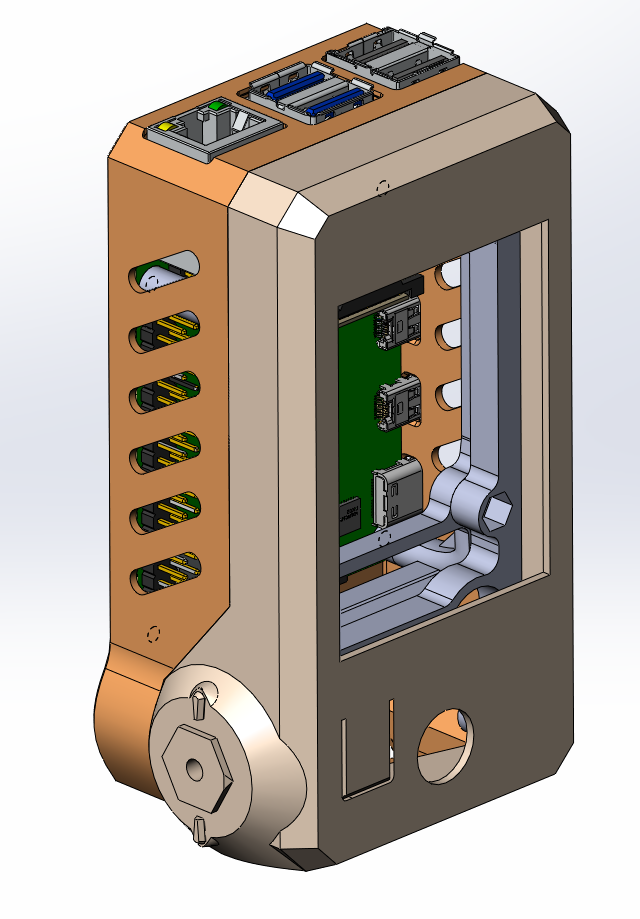

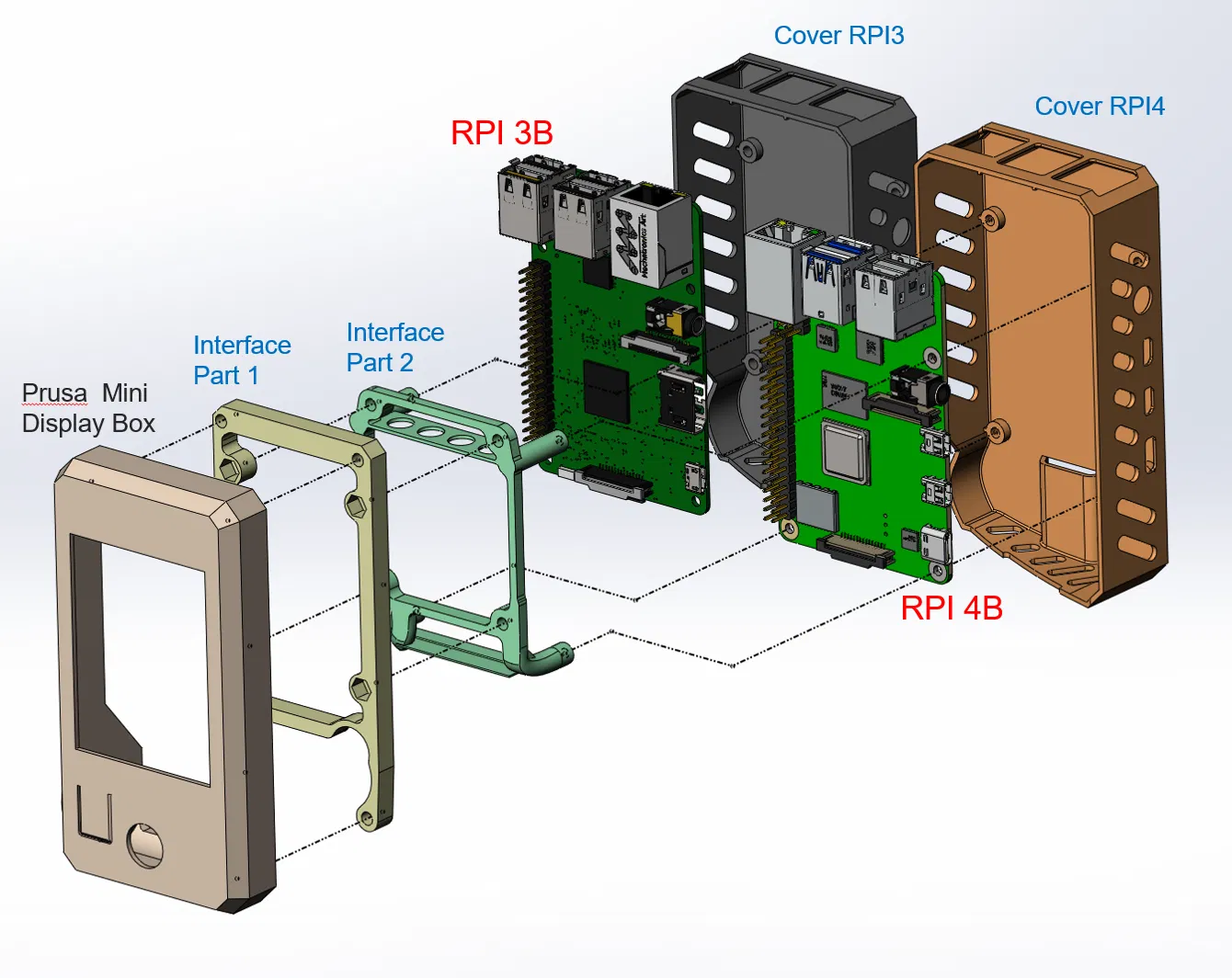

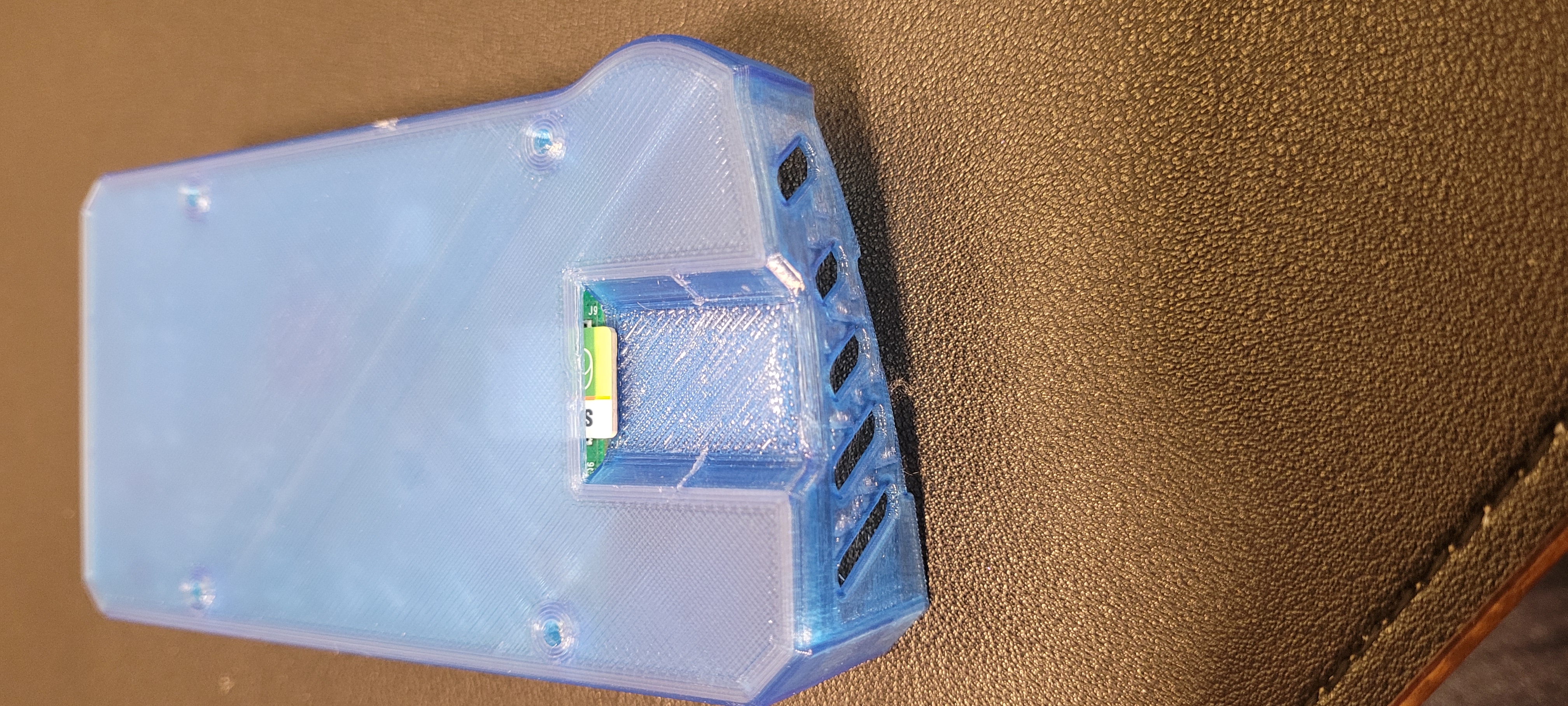

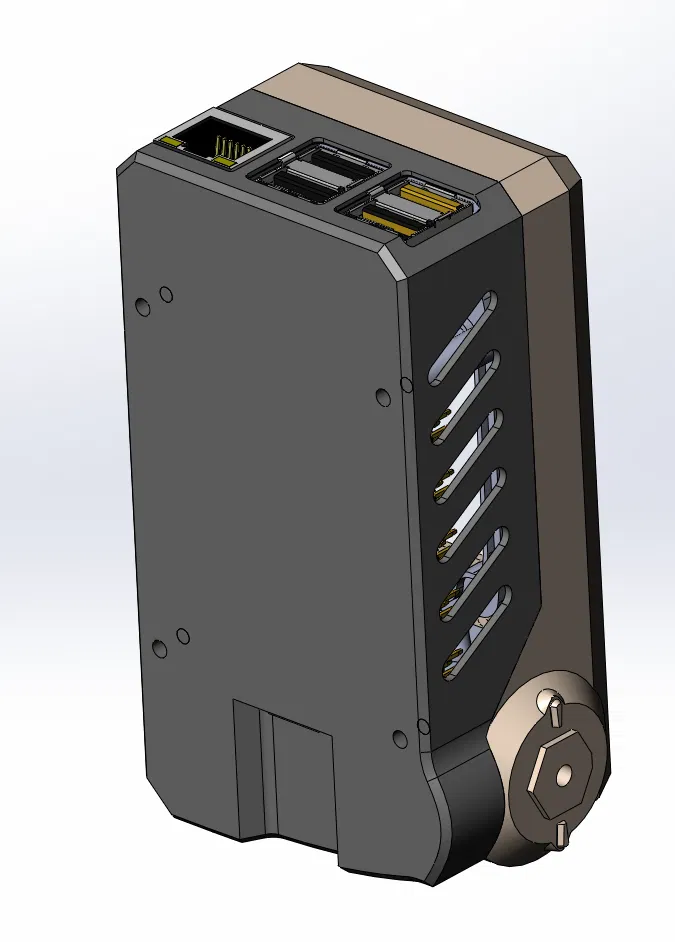

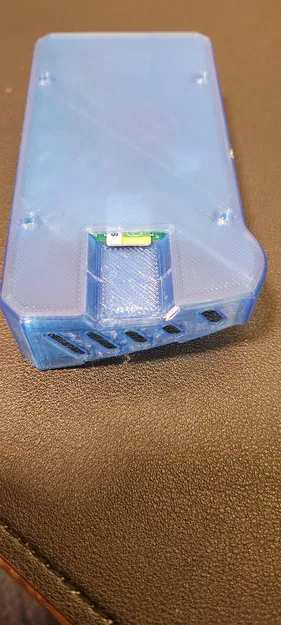

Bộ vỏ và các bộ phận giao diện để gắn RaspberryPi 3B / 4B / 5 của bạn vào mặt sau của hộp màn hình Mini/Mini+.

Lưu ý khi in:

1. Chiều cao lớp 0.15 mm.
2. Thiết kế cho chiều rộng đường in 0.45.
3. Tất cả các bộ phận hỗ trợ được tích hợp vào mô hình dưới dạng tường có thể tháo rời / bẻ gãy với độ dày 0.35mm. (Không cần hỗ trợ trong slicer)

Hậu xử lý:

1. Bộ phận giao diện 1 - Chèn đai ốc M3 thường (DIN934) vào các lỗ lục giác.
2. Khoan 4 trụ với ren M2.5.

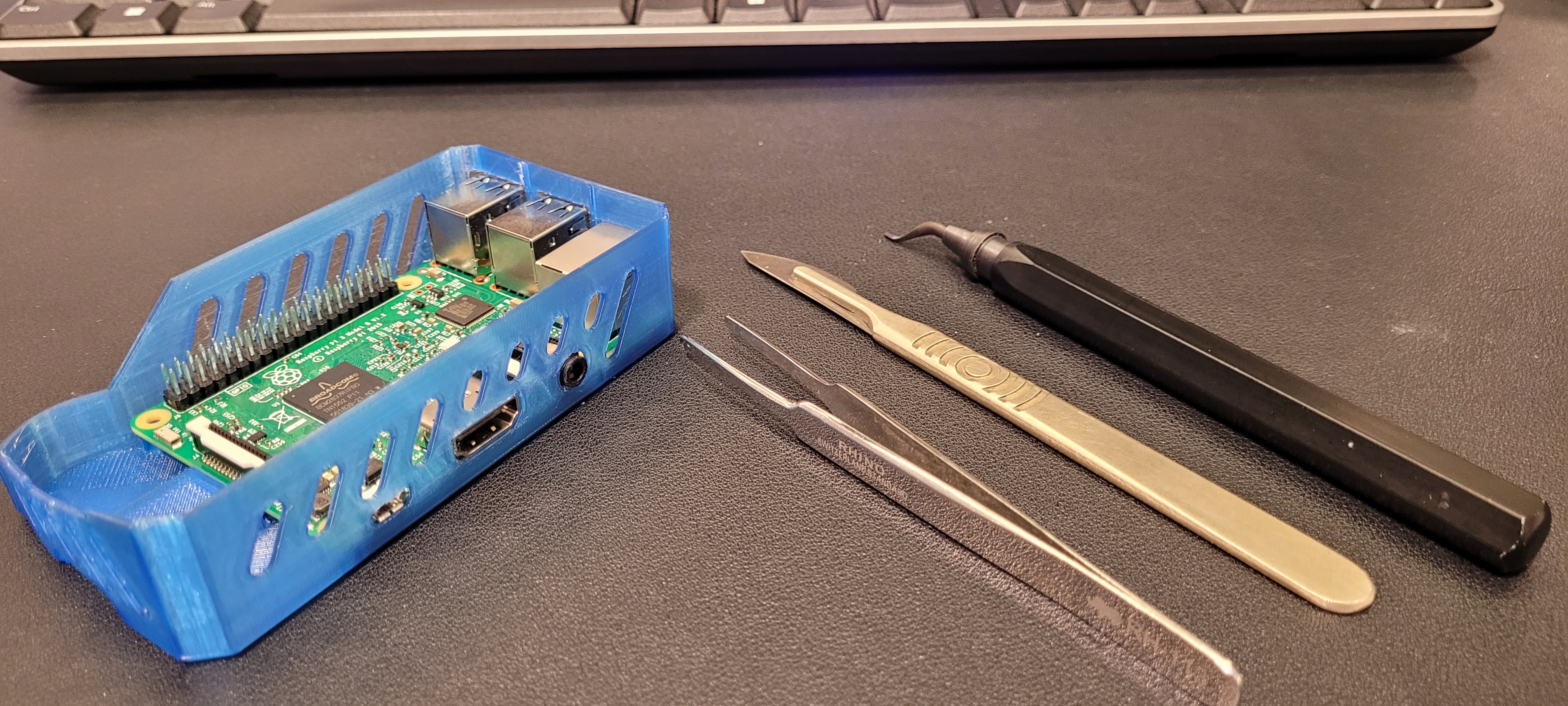

3. Bẻ và tháo các bộ phận hỗ trợ khi in.
4. Làm sạch các chi tiết.

Phần cứng cần thiết:

1. Đai ốc M3 DIN934, x4.
2. Bu lông M3x12 DIN912, x4.
3. Bu lông M2.5x10 DIN912, x4. (Tôi đã sử dụng M2x10 mà không cần khoan ren trụ, cảm thấy đủ chắc chắn)
4. Bu lông M3x8 DIN912, x4 - Có thể tái sử dụng bu lông LCD gốc.
5. Cáp ruy băng LCD dài hơn, dài ~ 30cm, 2x7 14P Liên kết Aliexpress: https://www.aliexpress.com/item/1005003161799870.html

         https://www.aliexpress.com/item/1005003853804182.html

Ghi chú lắp ráp, R0:

1. Cáp ruy băng LCD gốc bị thiếu 2 cm :) tiếc ghê !!!
2. Tạm thời nối dài bằng dây jumper dupont 0.1" M-F, xem hình ảnh.
