The Claw/Vampyre Biqu H2 Fan Duct với mount Biqu Microprobe & ADXL

Tui rất hài lòng với extruder Biqu H2 trên chiếc Tronxy X5SA-400 của mình, nhưng gặp một số vấn đề với mount cho CRTouch. Trong một lần in, nó đã bị xê dịch khỏi vị trí, cái đầu dò va vào mô hình và làm cong ghim của đầu dò. Khi đi mua cái mới, tui phát hiện ra Biqu Microprobe và nghĩ rằng vì tui đã chạy mainboard BTT trên X5SA rồi nên đầu dò của họ sẽ hoạt động tốt.

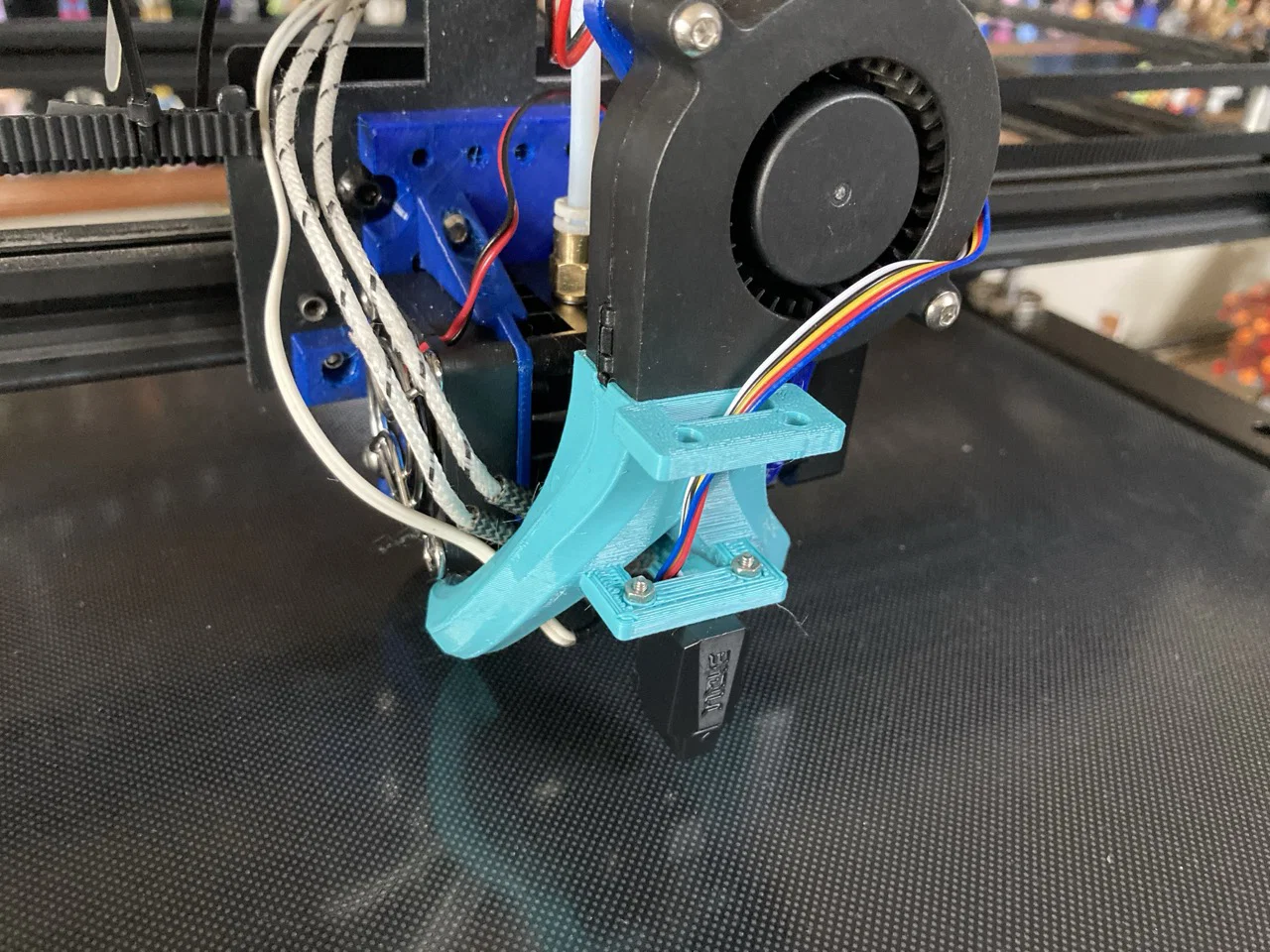

Tuy nhiên, Microprobe có mount hơi khác một chút và vì nó nhỏ hơn, tui nhận ra mình có thể gắn nó ở giữa các ống gió trên cái "The Claw" và đặt nó thẳng hàng với nozzle, cho X-offset gần như bằng 0 cho đầu dò, chỉ tăng nhẹ Y-offset thôi.

Khi làm cái bracket cho Microprobe, tui quyết định làm thêm cái cho ADXL345 nữa vì nó cũng vừa đẹp. Các lỗ trên ADXL của tui cách nhau khoảng 15.5mm – tui biết từ kinh nghiệm là không cái nào giống cái nào, nên bạn cứ đo xem nó có vừa không nha.

Tui có đính kèm các phiên bản có cả hai bracket và chỉ có một trong hai bracket.

Trên bộ setup của tui, các offset là:

x_offset: 0

y_offset: -45

Cái của bạn chắc cũng tương tự vậy thôi. Đừng quên chỉnh các cài đặt khác trong config để phù hợp với sự thay đổi của offset nha. Cũng lưu ý: nếu bạn đang dùng sensorless homing như tui, hãy kiểm tra xem các bracket có cạ vào khung máy không – tui đã phải chỉnh lại cái stopper tui đang xài để cái bracket đầu dò không bị đụng vào thanh nhôm phía trước trên cùng.

Vì nó nằm gần hot end nên bạn phải in bằng vật liệu chịu nhiệt cao – tui đã dùng PETG. Phiên bản nào có bracket Microprobe thì sẽ cần support; còn nếu bạn in cái chỉ có bracket ADXL thì không cần support nếu máy in của bạn đã được calibration tốt. Chỉ có bracket đầu dò là cần support thôi – các ống gió thì in không cần support.
