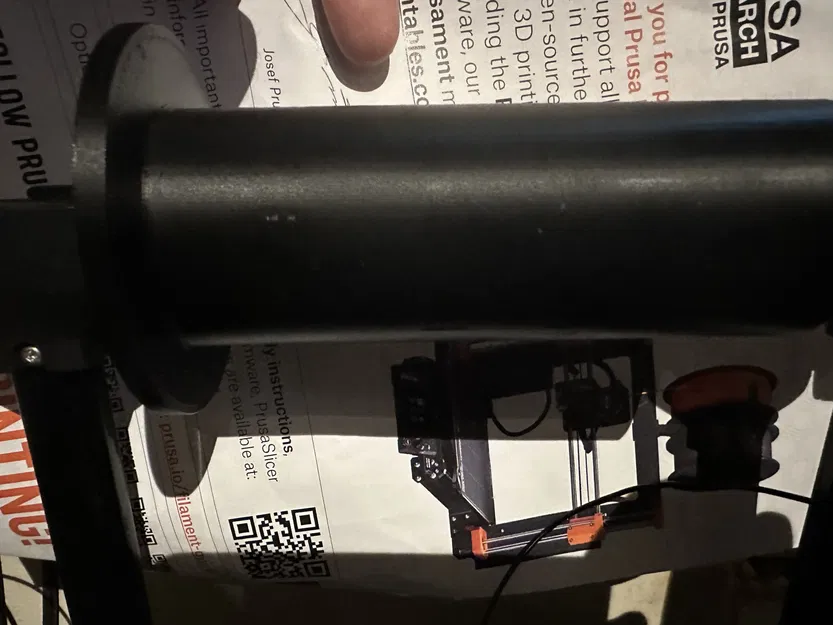

Giá đỡ cuộn filament Qidi I-fast cho máy in 3D

smooth pulling spool holder cho máy in Qidi I-fast

phần cứng bạn sẽ cần -

8 x vít m3x10

1 = chèn nhiệt m3 để khóa cổ hoặc chỉ cần sử dụng một bu lông lớn hơn

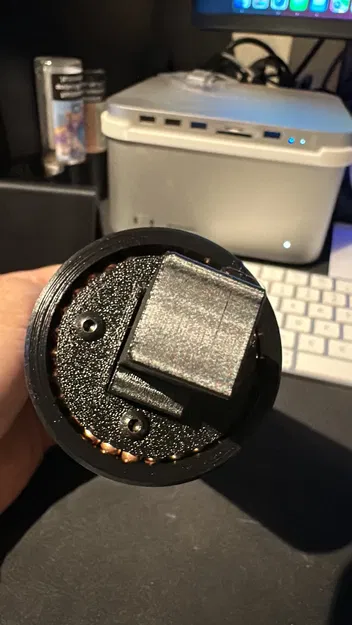

bb, kích thước tiêu chuẩn Mỹ bb 4.5mm, những cái này được sử dụng cho các ổ bi, cho các ứng dụng mô-men xoắn thấp chậm như thế này là đủ

thân “chính” sẽ giữ vòng bi bên trong ở vị trí trong khi bạn đặt bb vào vị trí và vặn vòng bi bên ngoài - tôi đã sử dụng một m3 tap để tạo ren trong các vòng bi bên trong nhưng bạn có thể chỉ cần sử dụng vít nếu muốn, hãy làm điều này trước khi lắp ráp

thân chính có hai rãnh bên ngoài sẽ chỉ ngồi bên trong các giá đỡ cuộn dây của nhà máy để giữ cho nó được căn chỉnh

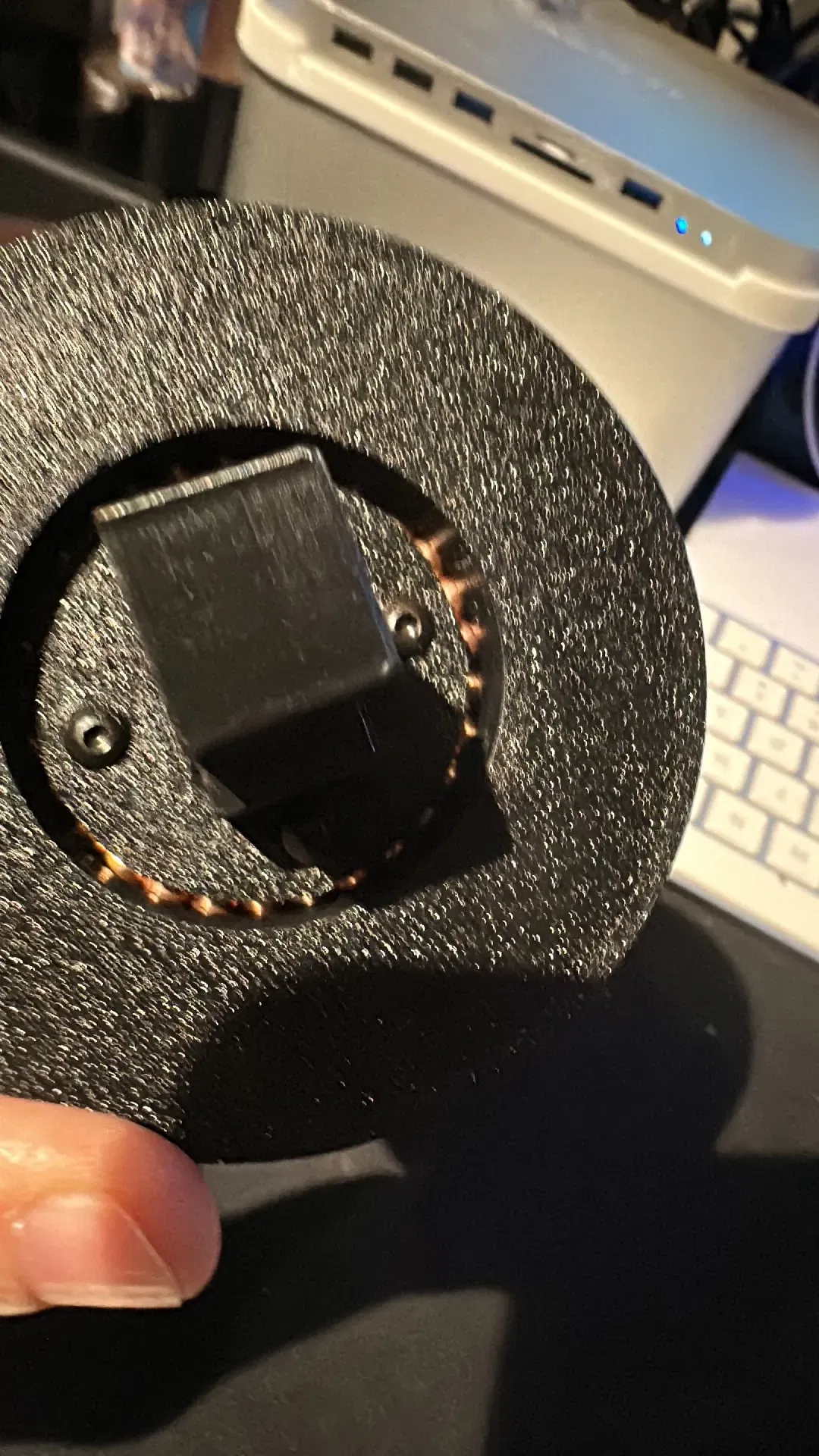

các ổ bi được đánh dấu “bf” là cho phía flang của giá đỡ cuộn, mặc dù cả hai bên đều giống nhau nên không thực sự quan trọng
