Tùy chỉnh Bộ nạp đạn DeWZ cho Máy ép Lee và các loại khác

Đây là tập hợp tất cả các tùy chỉnh mà tôi đã thực hiện để làm cho bộ nạp đạn DeWZ Bullet feeder vừa vặn với máy ép của tôi, đó là Lee Load Master.

Bạn có thể tìm thấy tác phẩm của anh ấy, các tệp có thể in và hướng dẫn lắp ráp trên trang web của anh ấy: https://dewz.pro/2022/11/05/3d-printed-bullet-feeder-9mm/

Một công trình tuyệt vời, được ghi chép đầy đủ với rất nhiều video hướng dẫn "cách làm", và mọi thứ hoạt động tuyệt vời, ai cũng có thể tự in và làm ra nó.

Tuy nhiên, tôi phải thiết kế một số điều chỉnh và một vài chi tiết bổ sung nhỏ để làm cho nó phù hợp một cách chuyên nghiệp với Loadmaster của tôi và đây là danh sách các bộ phận và cách sử dụng chúng:

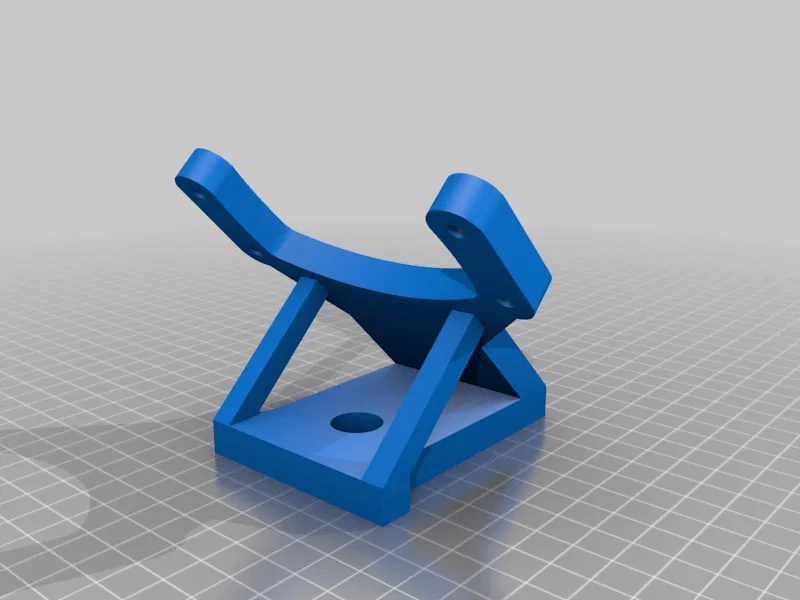

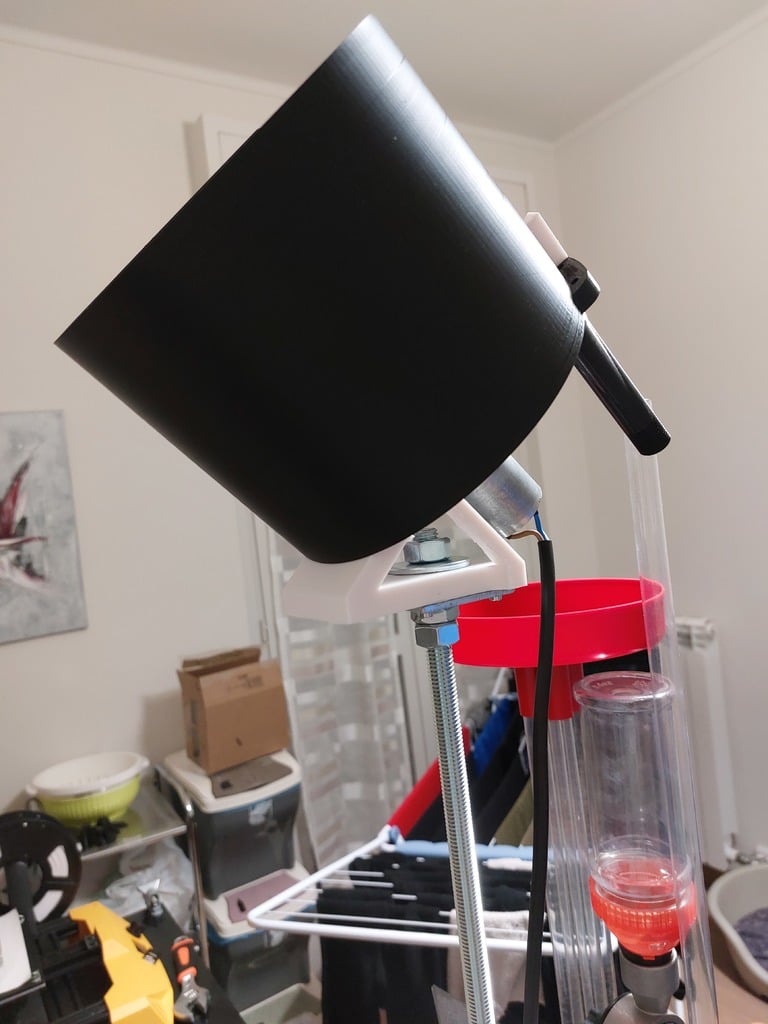

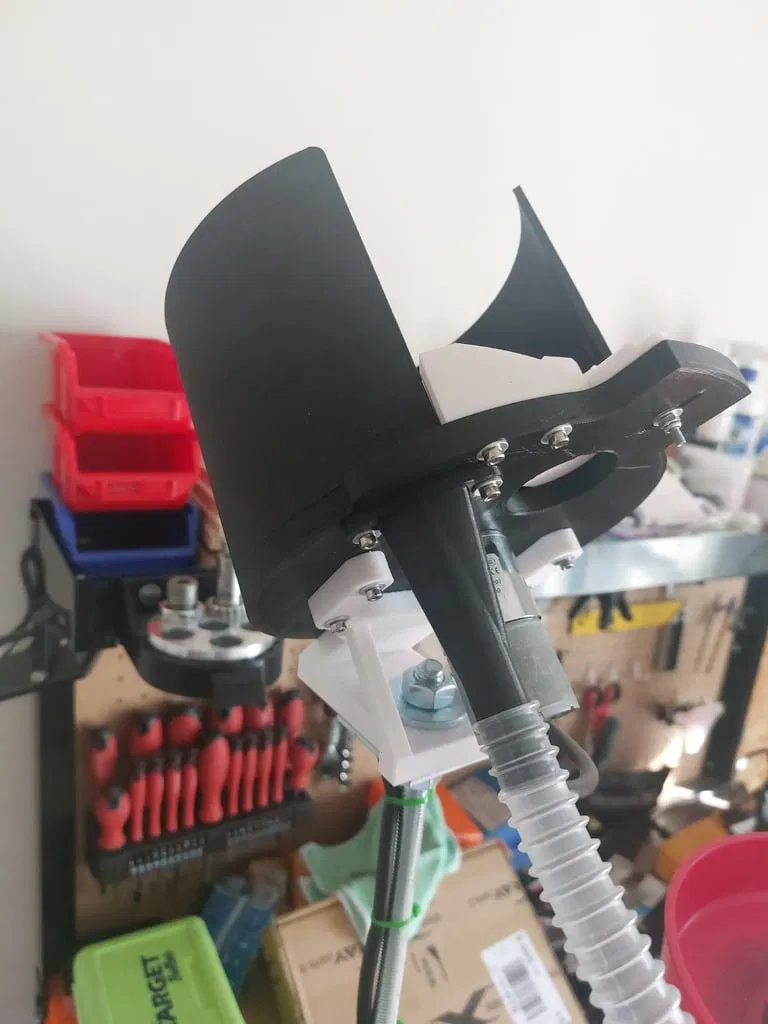

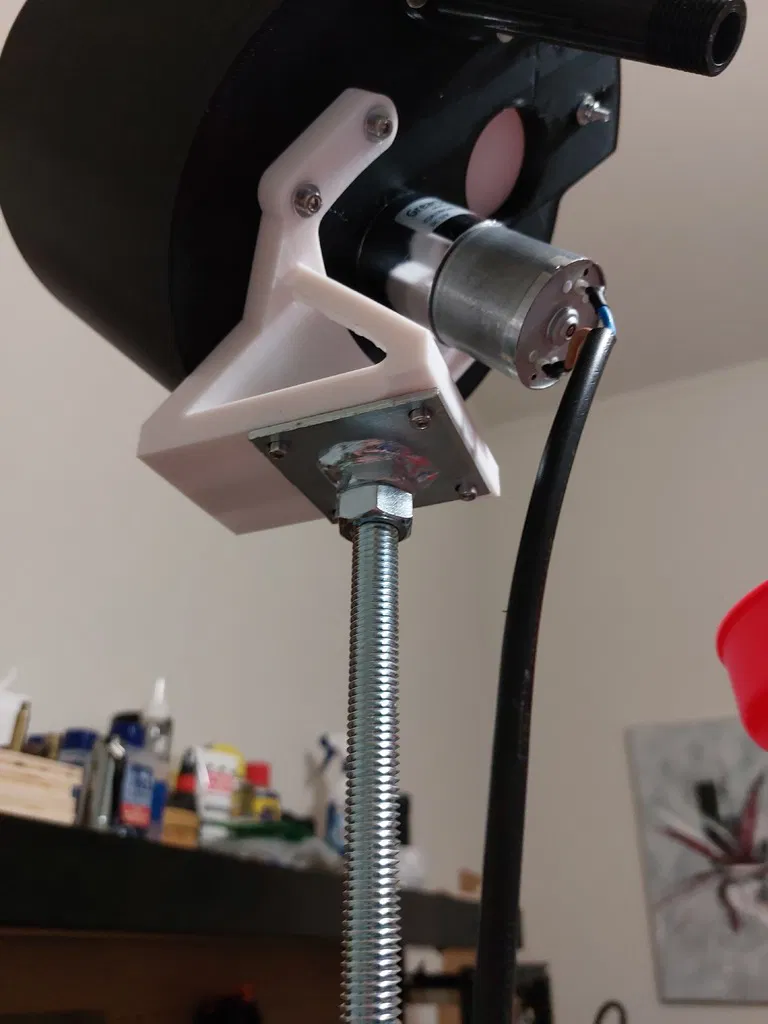

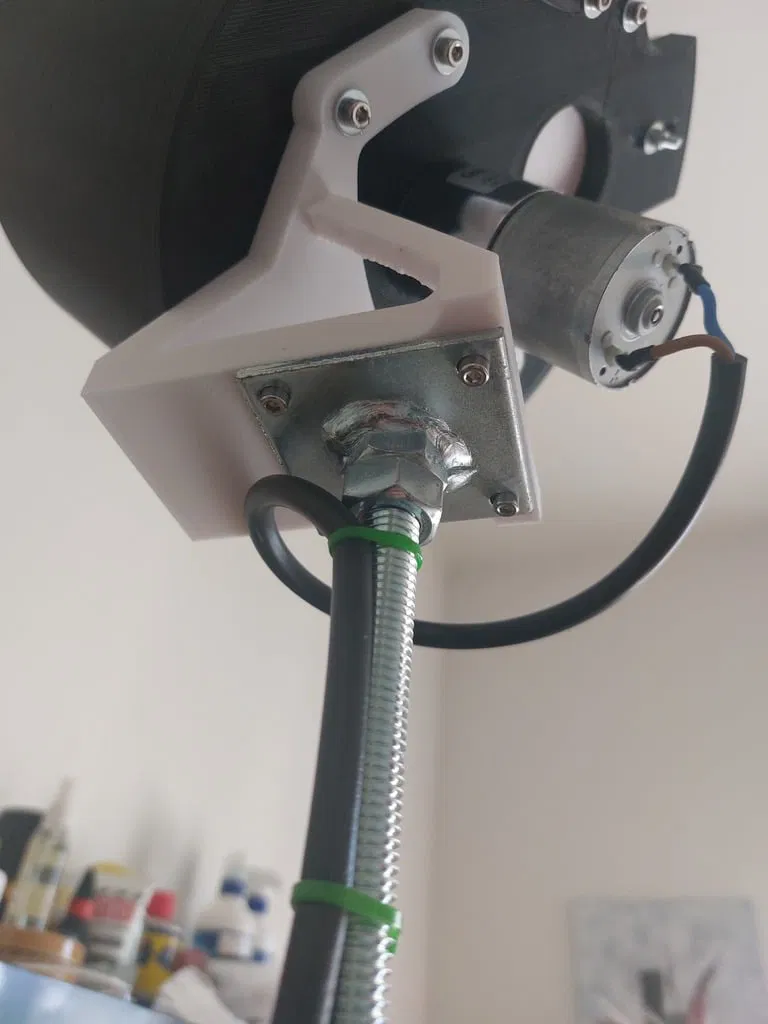

1: Bộ giữ bộ nạp đạn (Bullet Feeder Holder) trong dự án gốc được gắn vào bộ nạp vỏ của Dillon, với phiên bản của tôi, tôi có thể gắn vào thanh ren M12 được nâng đỡ bằng 2 tấm M12 đơn giản có thể dễ dàng tìm thấy ở mọi cửa hàng DIY. Nó cũng có thể được bắt vít vào bất kỳ bề mặt phẳng nào được nâng cao phía trên máy ép vì nó cân bằng trọng lượng của bộ nạp đạn.

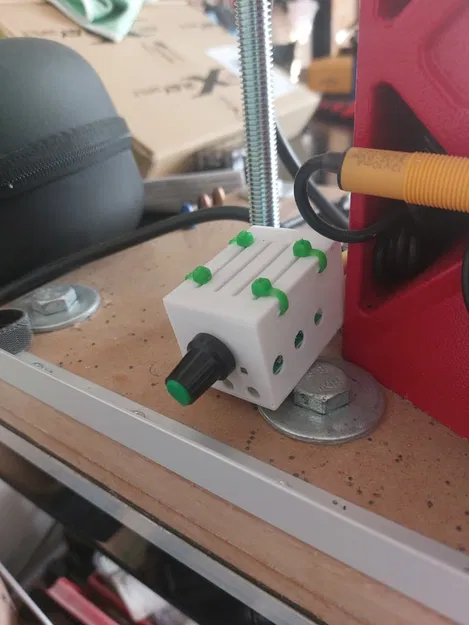

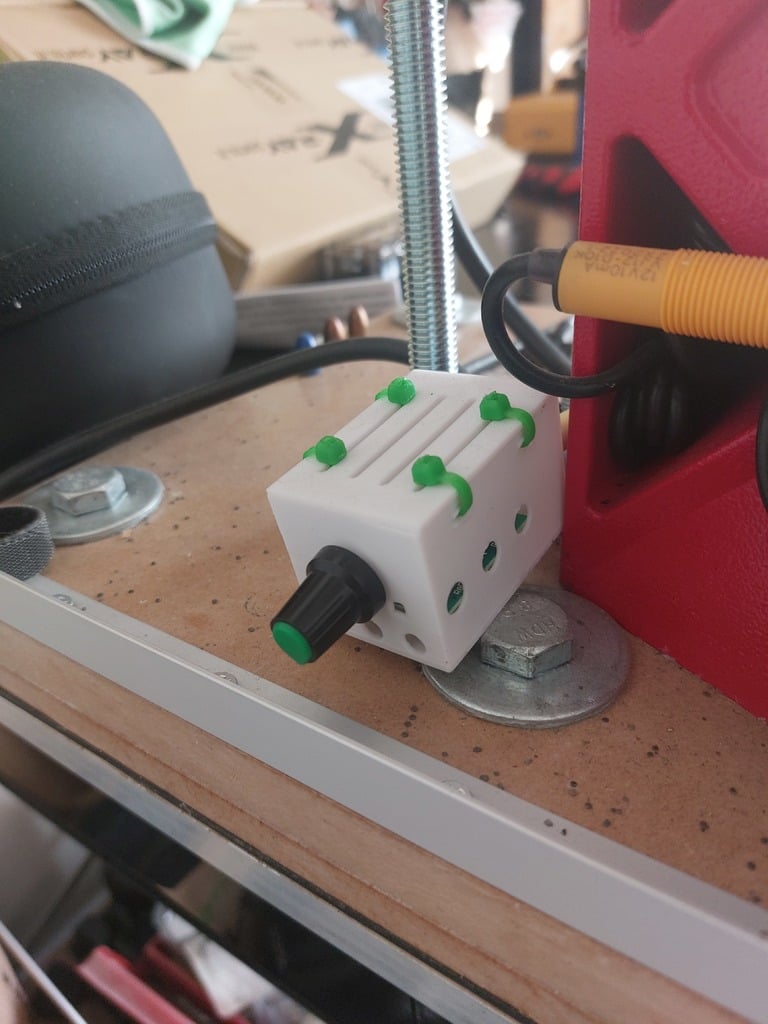

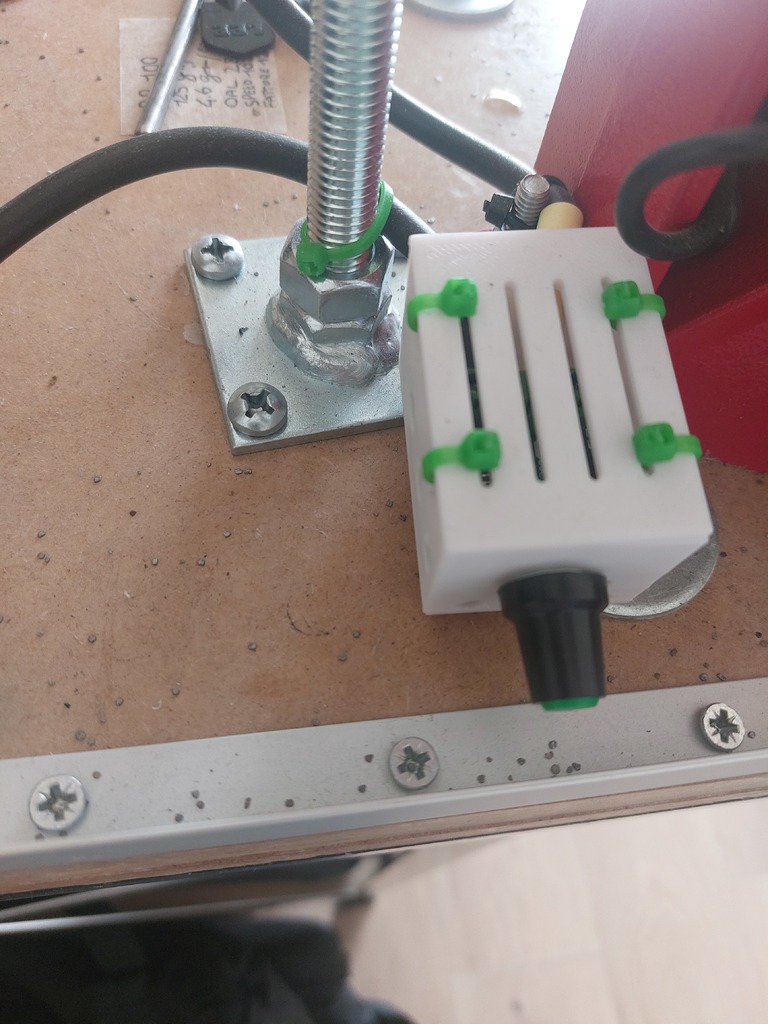

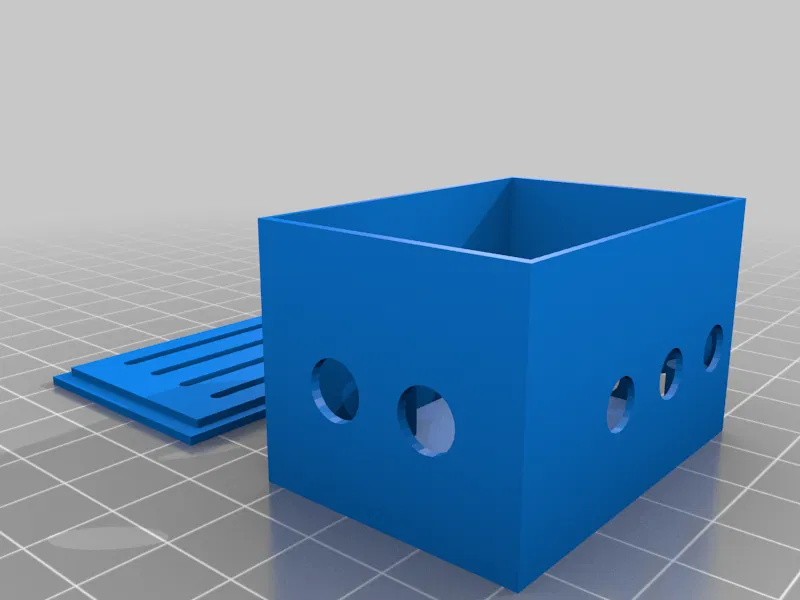

2: Trong dự án gốc, một bộ nguồn điện áp biến đổi được sử dụng để cấp nguồn cho động cơ, thay vào đó tôi đã sử dụng một bộ điều chỉnh điện áp nhỏ tìm thấy trên Amazon với giá vài euro, cấp nguồn bằng bộ nguồn 12V bên ngoài mà tôi đã có, thiết lập rẻ hơn nhiều. STL có thể tải xuống này là vỏ cho bộ điều chỉnh cho phép bạn cố định nó ở hầu hết mọi nơi. Nắp được thiết kế để gắn bằng áp lực nhưng vì máy in của tôi không đủ chính xác về dung sai nên tôi đã tạo một vài lỗ bằng mỏ hàn để giữ nó bằng một số dây buộc cáp. Bộ điều chỉnh điện áp là cái này: https://www.amazon.it/gp/product/B09PG3CG3S/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

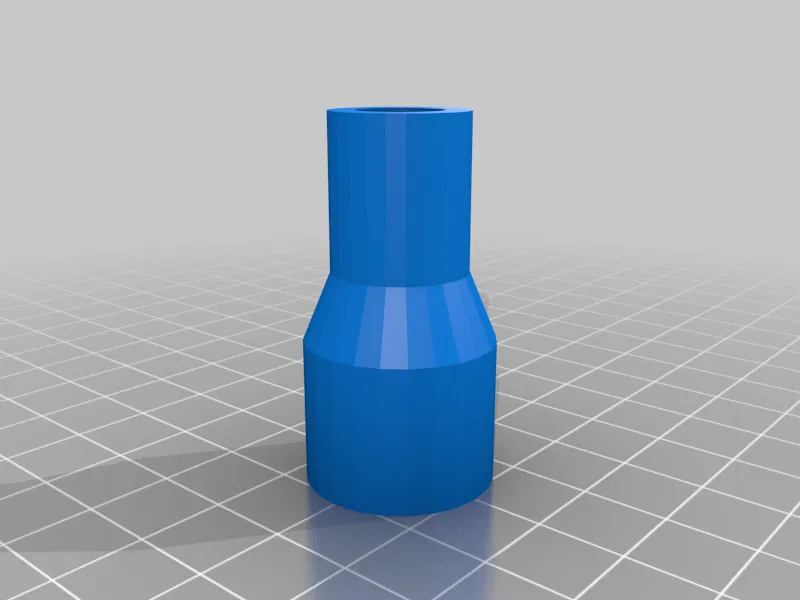

3: Vì tôi có bộ nạp đạn GpMax Bullet feeder, bộ chuyển đổi nhỏ này cho phép tôi lắp bộ giữ công tắc vào nó, nó chỉ đơn giản là khớp vào phía trên và có thể dễ dàng tháo ra.

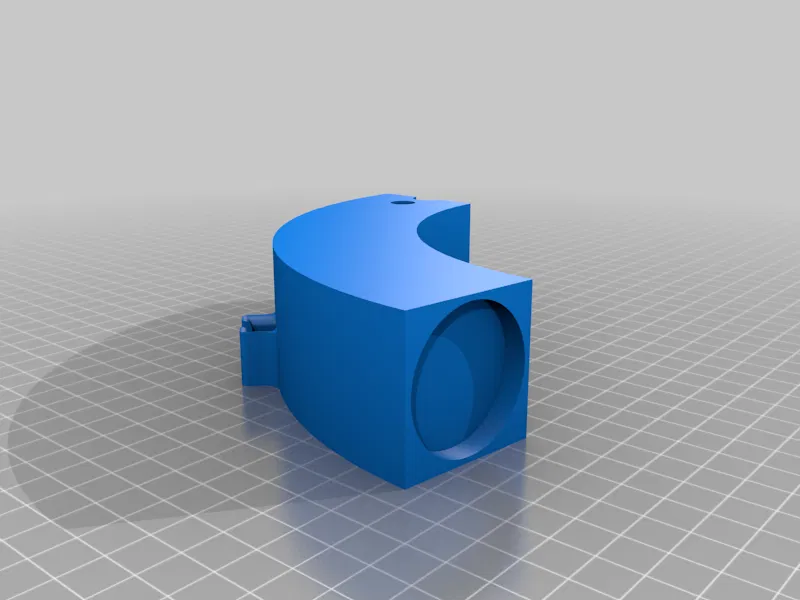

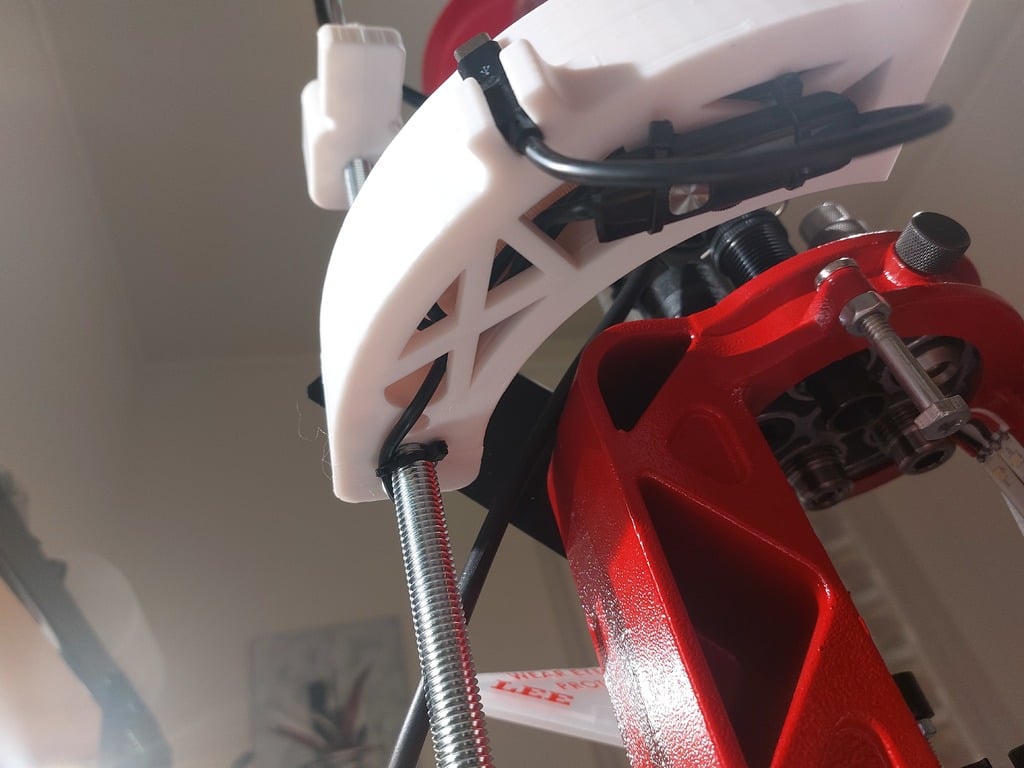

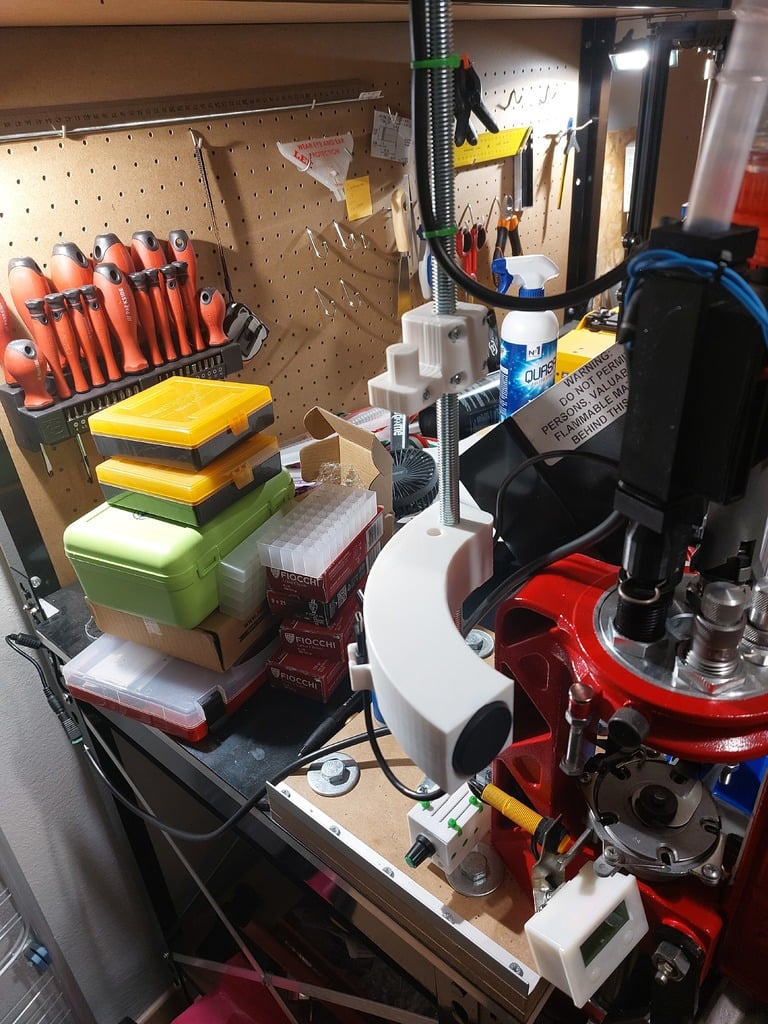

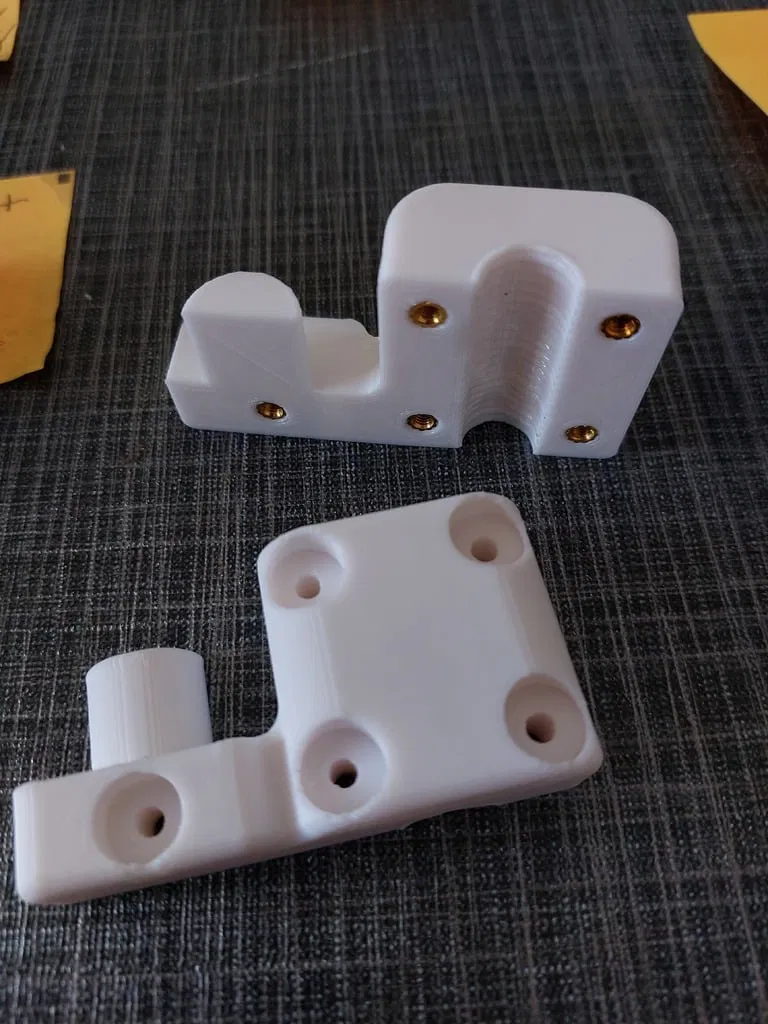

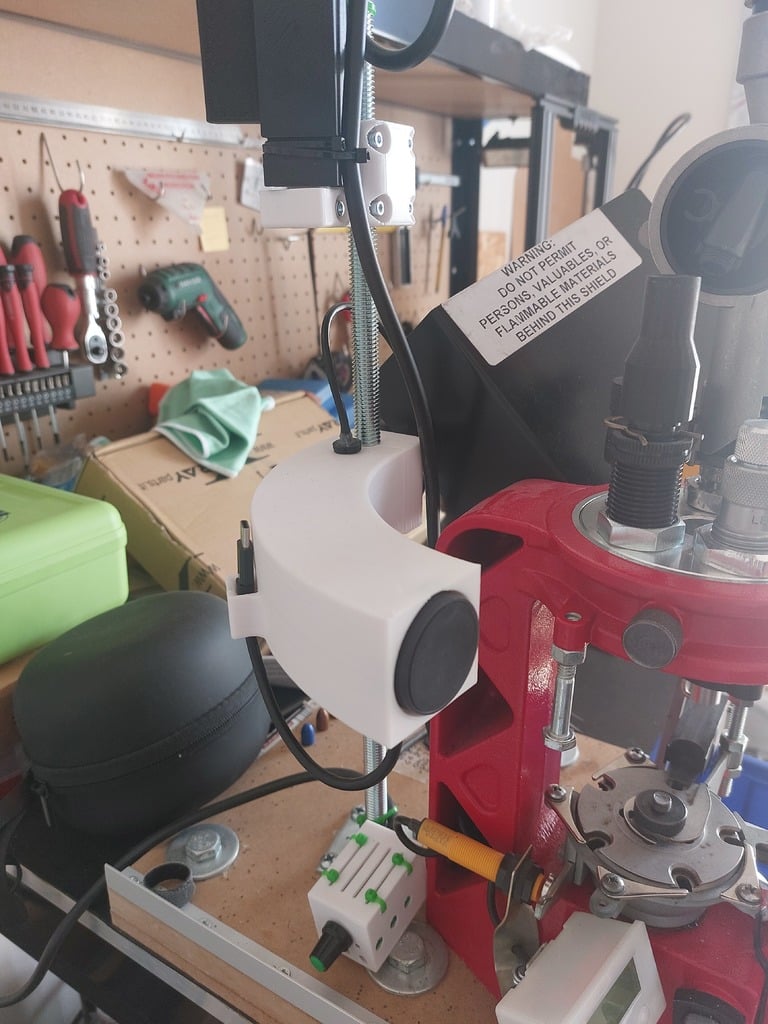

4 & 5: vì tôi sử dụng một kính hiển vi đầu USB gắn vào điện thoại của mình để kiểm tra việc thả bột, tôi đã thiết kế một giá đỡ, mà tôi đã dán một giá đỡ điện thoại ô tô từ tính dùng để dán vào bảng điều khiển ô tô, giá đỡ này gắn vào thanh M12 giữ bộ nạp đạn, cho phép tôi đặt điện thoại ở vị trí tốt khi tôi đang nạp đạn. Nó cũng có không gian để chứa cáp kính hiển vi thừa được giấu và tổ chức trong đó. Nó có thể được lắp ráp bằng bộ chèn ren nóng M3 được sử dụng cho bộ nạp đạn và một số vít M3. Nó có độ khít chặt có chủ đích, nếu quá chặt bạn có thể làm nóng kênh M12 bằng đèn khò và ép nó vào thanh khi còn mềm để có độ khít hoàn hảo.

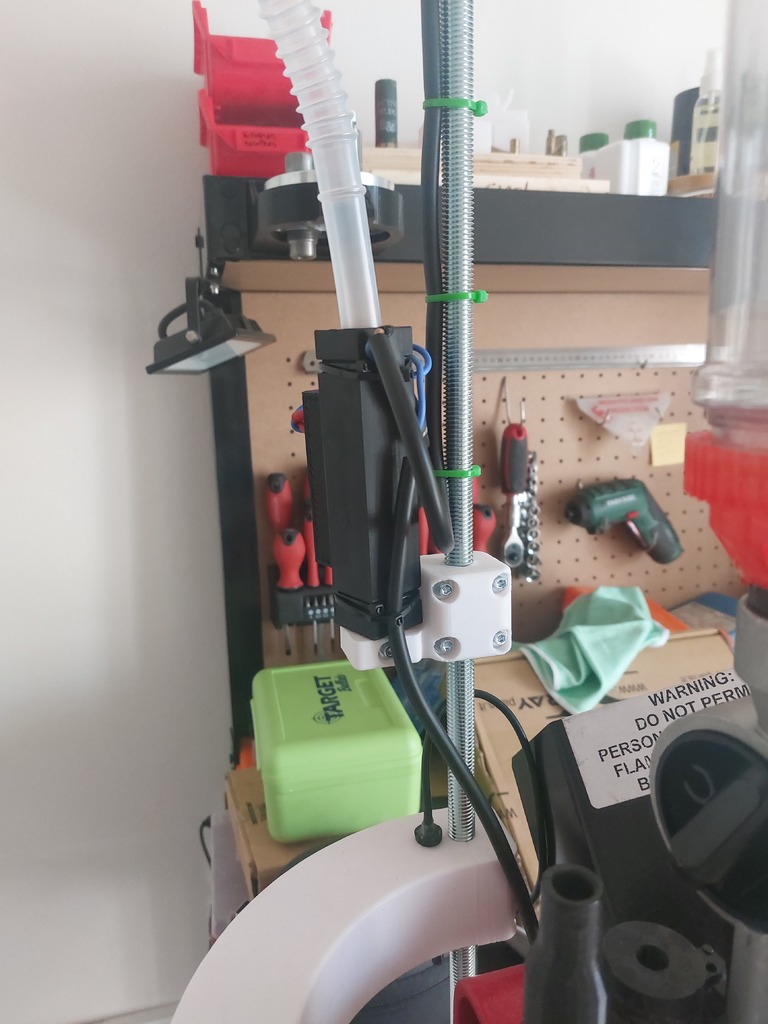

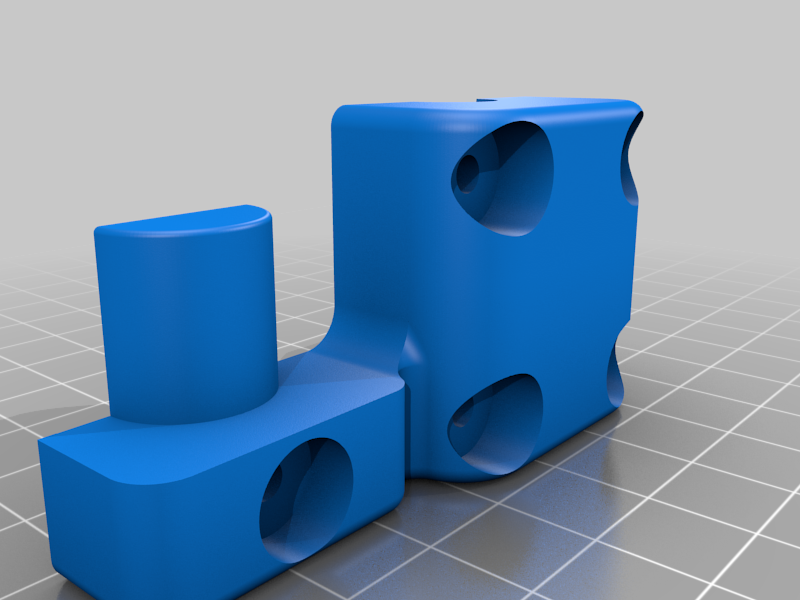

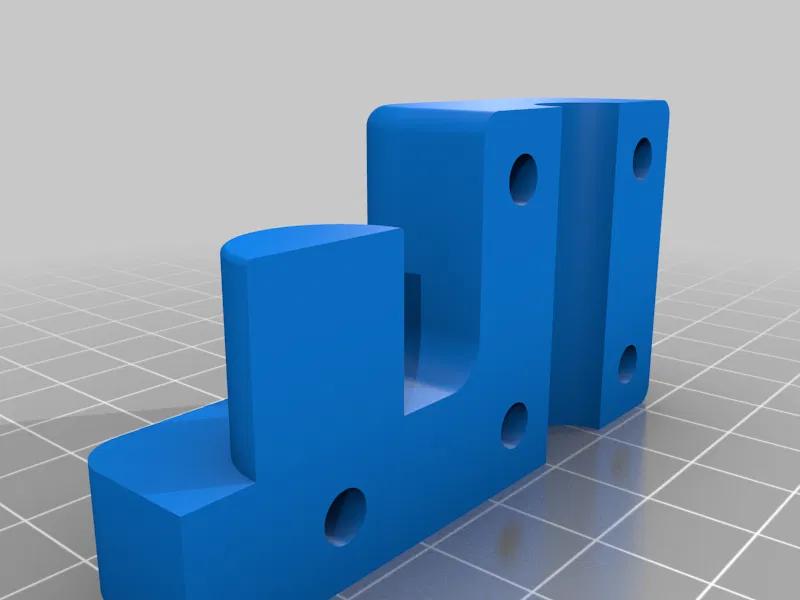

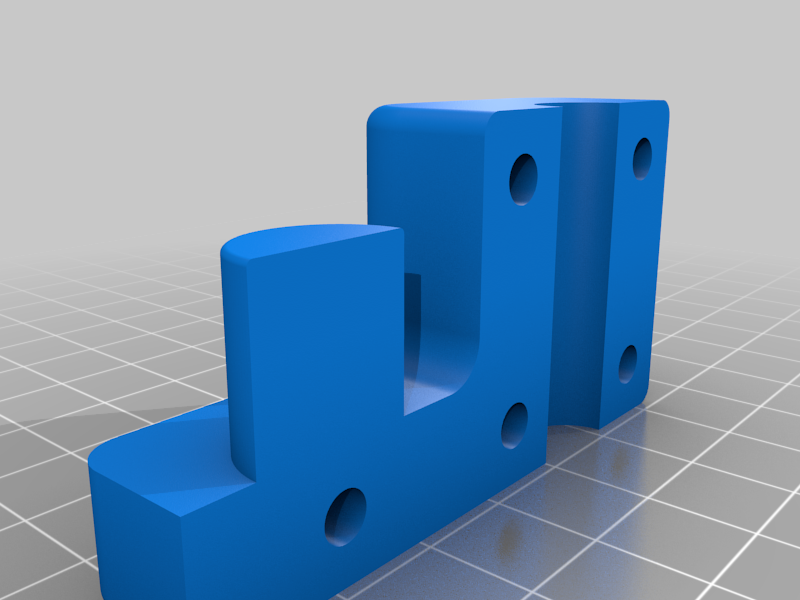

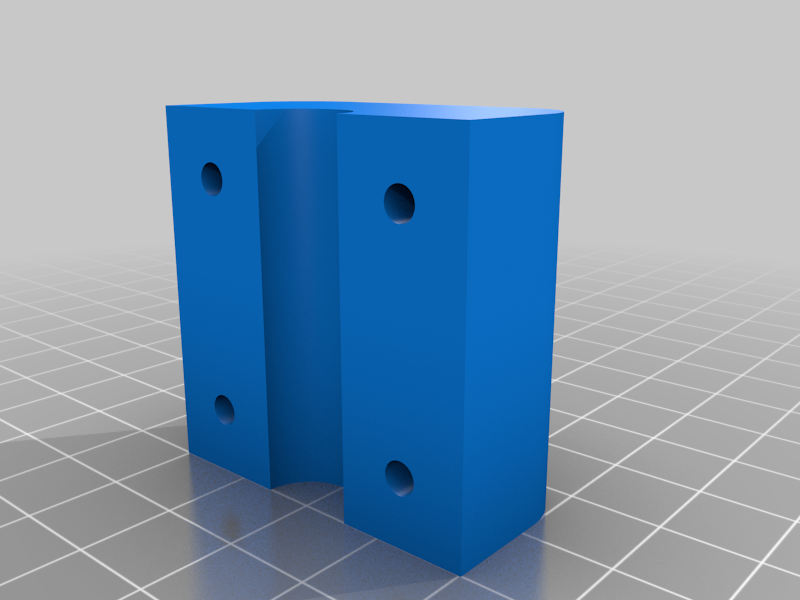

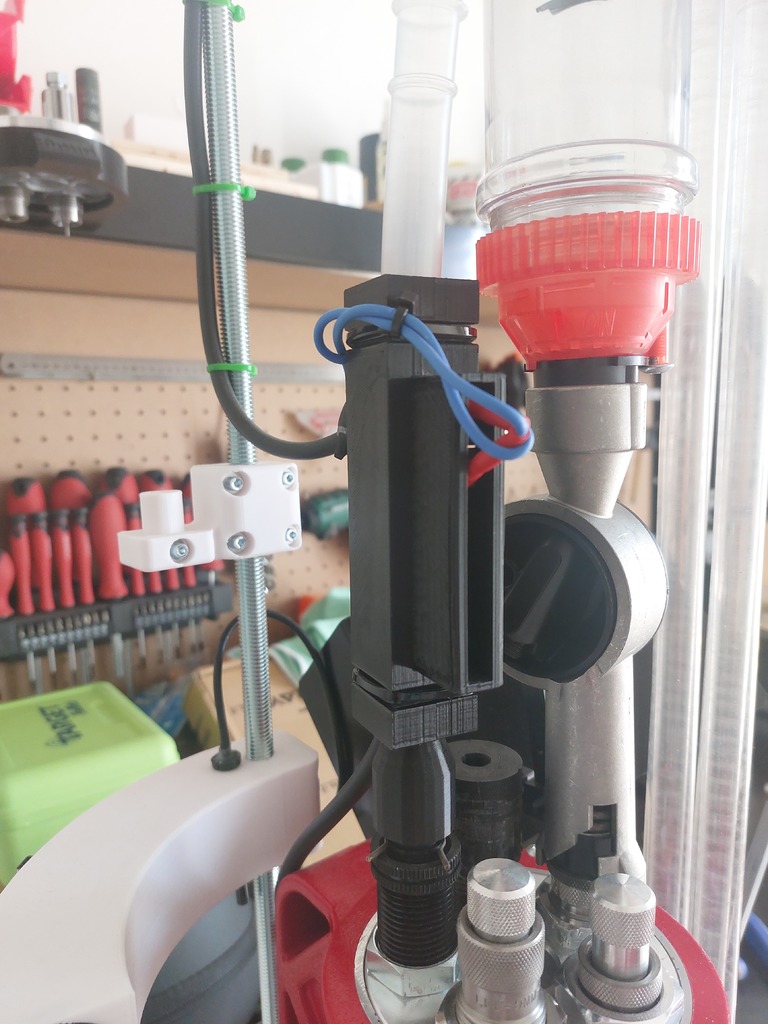

6 & 7: đây cũng là một giá đỡ gắn vào thanh M12 giữ bộ nạp đạn, cho phép tôi giữ bộ giữ công tắc của bộ nạp đạn, trong khi tôi đang vệ sinh máy ép hoặc thực hiện các hoạt động khác với nó (máy ép của tôi có nhiều đầu khuôn và tôi có các thiết lập khác để thay đổi). giá đỡ này cũng có thể được lắp ráp bằng bộ chèn ren nóng M3 được sử dụng cho bộ nạp đạn và một số vít M3. Nó có độ khít chặt có chủ đích, nếu quá chặt bạn có thể làm nóng kênh M12 bằng đèn khò và ép nó vào thanh khi còn mềm để có độ khít hoàn hảo.

Trong trường hợp có bất kỳ nghi ngờ nào về việc lắp ráp, câu hỏi, yêu cầu thay đổi hoặc đề xuất về cách cải thiện công việc của tôi, chỉ cần để lại bình luận và tôi sẽ rất vui lòng trả lời càng sớm càng tốt.

Trong trường hợp dự án hữu ích cho bạn và bạn thích nó, hãy cân nhắc cảm ơn tôi bằng một ly cà phê hoặc bia bằng cách sử dụng liên kết quyên góp của tôi hoặc nút "Tip designer" https://www.paypal.com/paypalme/zonalessio

Cài đặt In

Thương hiệu máy in:

Artillery

Máy in:

Artillery Hornet

Rafts:

Không

Supports:

Không

Resolution:

0.3

Infill:

20%

Filament: Sunlu PLA
