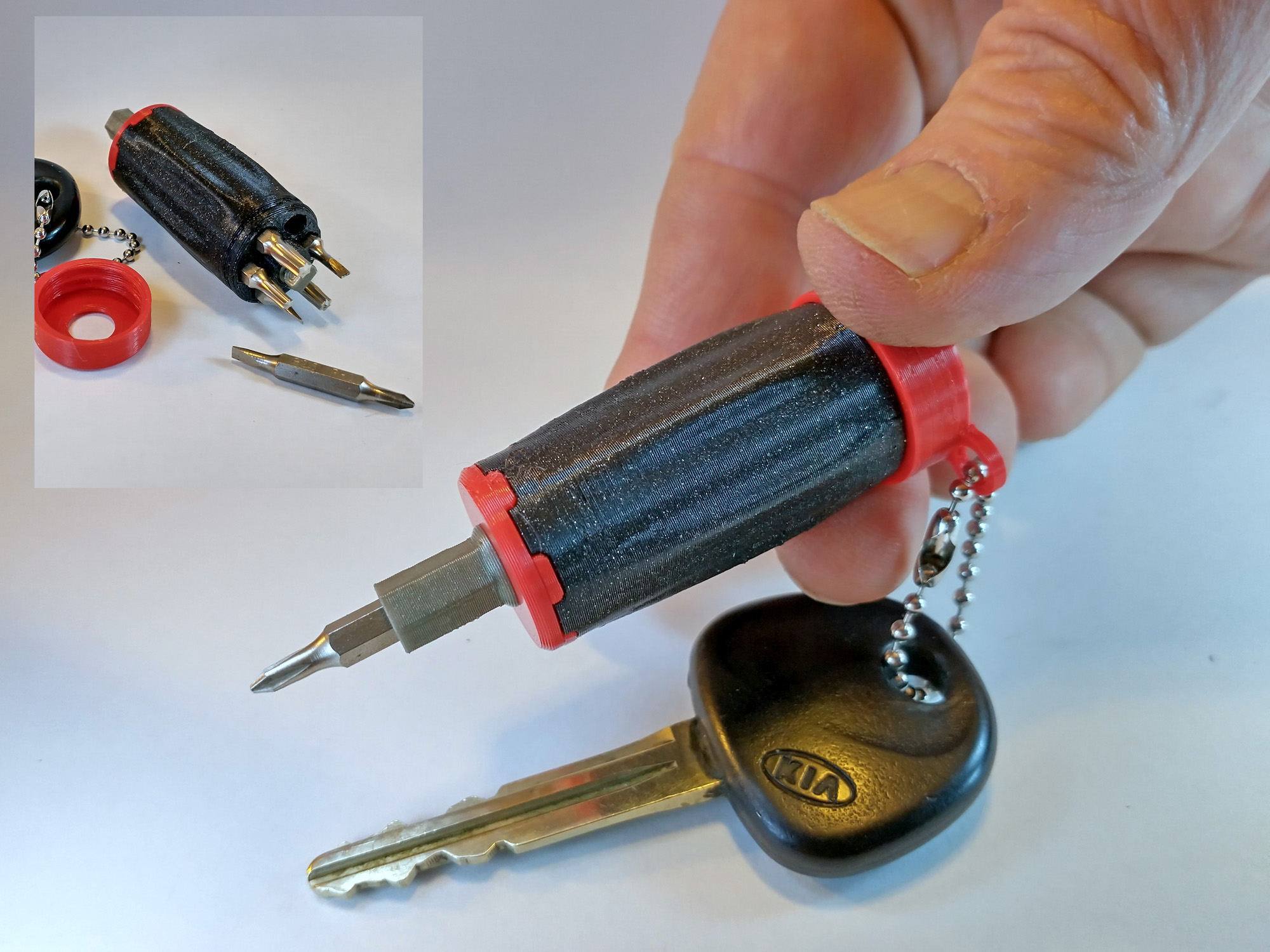

Tua Vít Mini Đảo Chiều 15-in-1

Đầu tiên, FreddyZ đã nhận thử thách của Martin Rigatoni để chế tạo một tua-vít ratcheting thu nhỏ. Giờ thì tui quyết định nhận thử thách của FreddyZ (có lẽ là vô tình) để chế tạo một tua-vít reversible ratcheting thu nhỏ. Ai mà không biết chuyện này dẫn đến đâu…

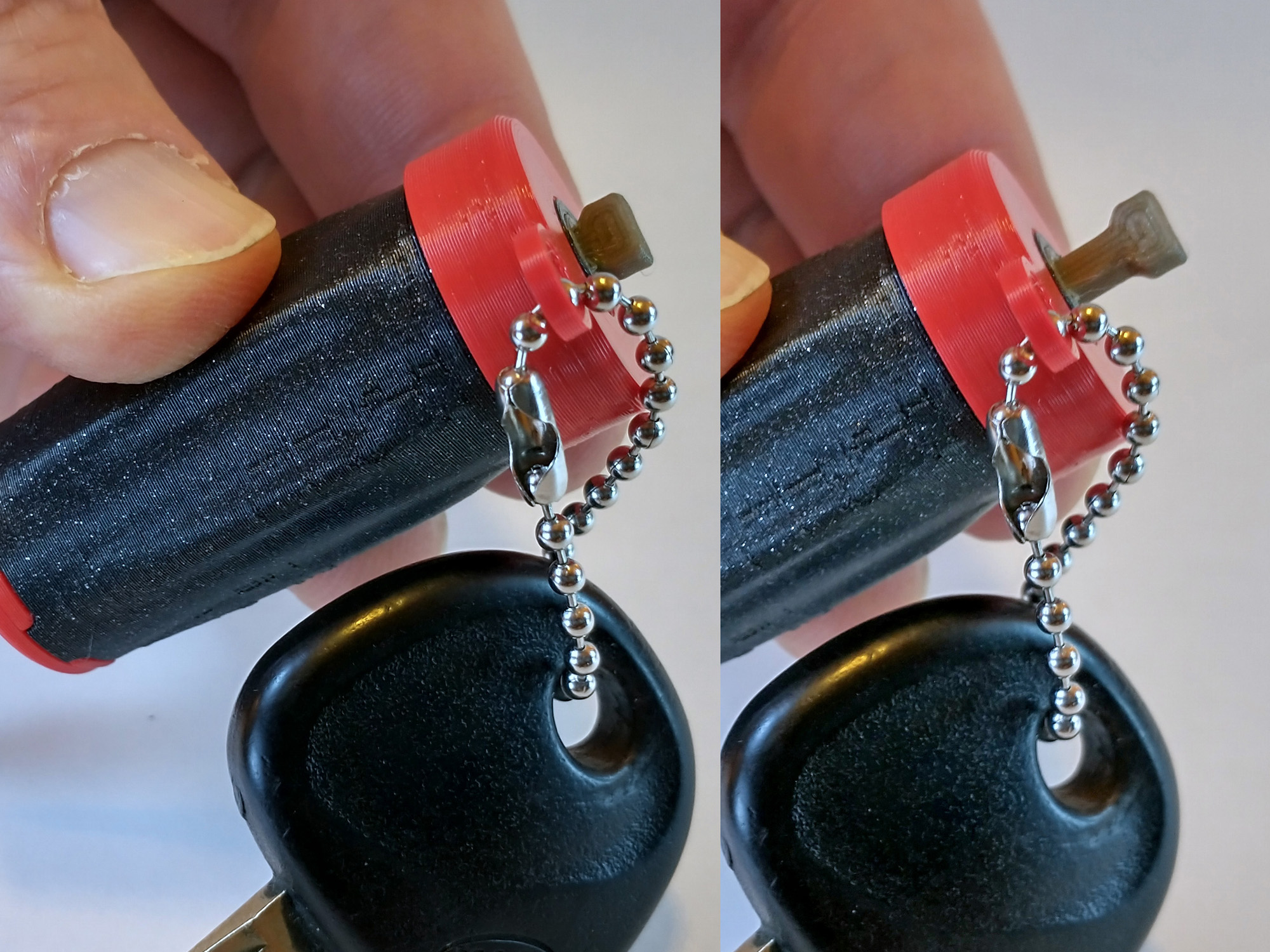

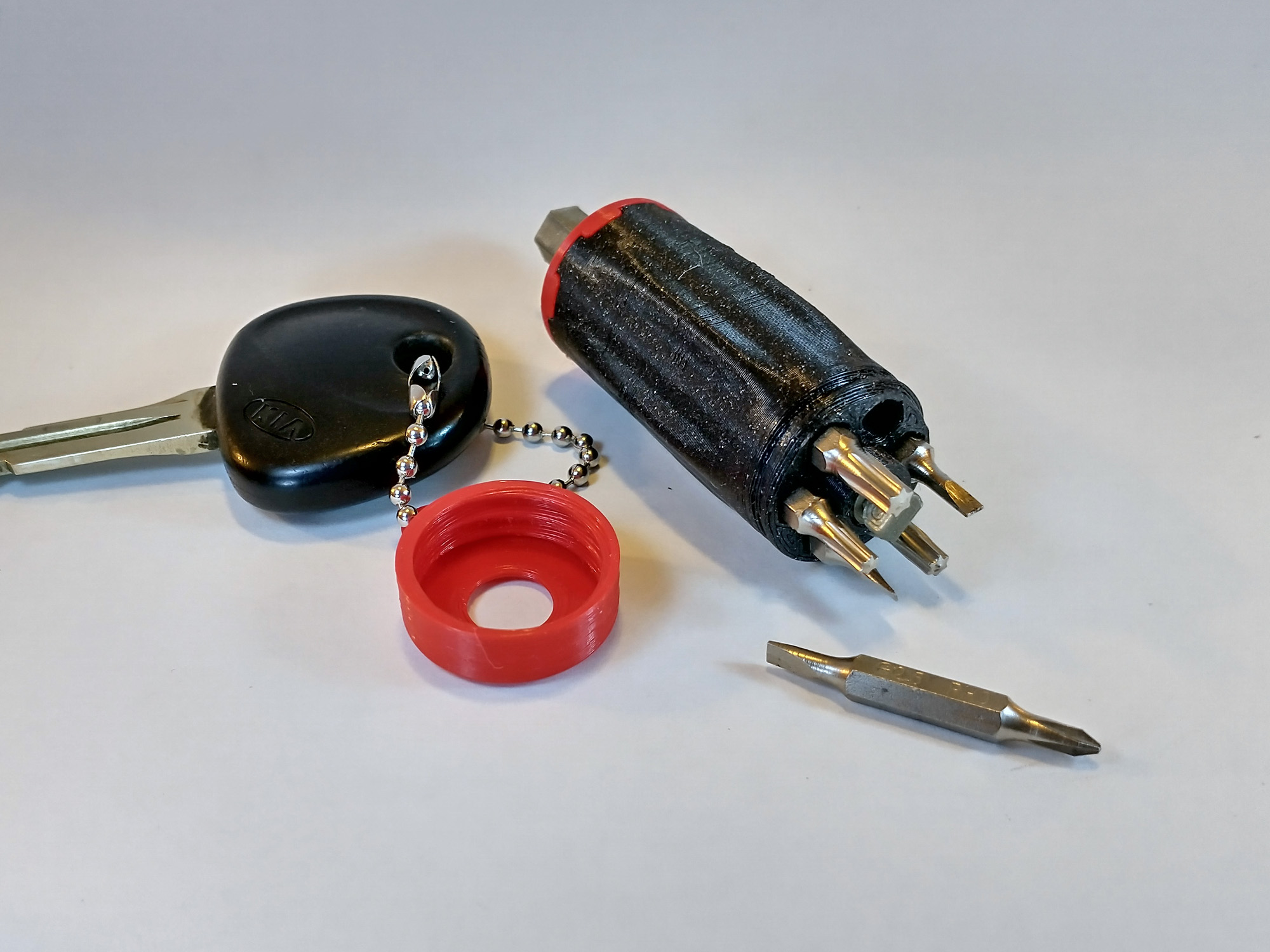

Thiết kế này có một cái núm nhỏ ở phía sau, khi ấn vào thì nó quay theo chiều kim đồng hồ (CW) và có cóc xoay theo chiều ngược kim đồng hồ (CCW). Kéo núm ra thì chiều quay và chiều cóc xoay bị đảo ngược. Và cái đầu tua-vít có thể vặn ra để chứa tới 6 mũi vít dự phòng.

Nó được thiết kế cho các mũi vít hai đầu, cán 4mm dài tối đa 32mm (hoặc mũi vít một đầu dài tối đa 25mm). Với tổng cộng 7 mũi vít hai đầu, bạn có tới 14 đầu vít để lựa chọn. À, còn nếu không lắp mũi vít, nó có thể dùng làm cờ lê 4mm, do đó mới có cái tên 15-in-1!

Bí mật của cơ chế đảo chiều là một miếng ratcheting trượt với hai bộ móng vuốt linh hoạt (một bộ nghiêng theo chiều CW, bộ còn lại nghiêng theo chiều CCW) khớp với các gờ bên trong tay cầm. Khi miếng ratcheting trượt về phía đầu mũi vít, các móng vuốt nghiêng theo chiều CW sẽ ăn khớp khi quay theo chiều CW và cóc xoay khi quay theo chiều CCW. Trượt miếng ratcheting về phía đuôi tay cầm sẽ kích hoạt bộ móng vuốt theo chiều CCW, đảo ngược hành động.

In ấn

Tui đã in cái này bằng PLA, nhưng PETG hoặc ASA cũng sẽ hoạt động tốt. Tất cả các bộ phận đều được in theo hướng được cung cấp và không cần hỗ trợ. In mỗi bộ phận một cái với độ dày lớp 0.2mm. (Tui đã cung cấp hai file nắp vặn - một cái có lỗ móc khóa và một cái không có – chỉ cần in một cái.) Cái trục được in đứng, vì vậy có lẽ bạn sẽ cần in kèm với viền (brim) để tránh bị đổ. Đây là một cơ chế có dung sai chặt chẽ, vì vậy tất cả các bộ phận của bạn cần phải rất sạch sẽ. Sử dụng dũa hoặc giấy nhám để loại bỏ bất kỳ vết sần, sợi thừa nào. Cũng hãy thử lắp ráp từng bề mặt tiếp xúc riêng lẻ trước khi lắp ráp hoàn chỉnh vì việc tháo rời khá khó khăn.

Lắp ráp

1. Miếng ratcheting bao gồm các móng vuốt trên và dưới, với các móng vuốt phía trên in ngay trên móng vuốt phía dưới, có khoảng cách một lớp giữa chúng. Ấn vào đầu mỗi móng vuốt để tách nó ra khỏi móng vuốt liền kề. Đảm bảo mỗi móng vuốt có thể uốn cong tự do mà không bị vướng. (Dùng dao lam hoặc dao rọc giấy để loại bỏ bất kỳ cục u, gờ nào gây ra vấn đề.)

2. Lắp trục vào nắp trước sao cho mặt nhẵn của nắp nằm trên mặt bích của ổ cắm.

3. Lắp thanh đẩy vào đầu trục, định hướng nó sao cho lỗ nhỏ ở đầu thanh đẩy có thể nhìn thấy qua khe hình oval ở cạnh trục.

4. Miếng ratcheting có một lỗ nhỏ ở một góc, thẳng hàng với các móng vuốt hướng về phía đuôi tay cầm. (Xem ảnh cuối.) Trượt miếng ratcheting lên trục sao cho lỗ nhỏ thẳng hàng với khe hình oval trên trục.

5. Lấy một đoạn dây tóc 1.75mm dài 7mm (cắt hai đầu vuông và vát nhẹ) và luồn nó qua lỗ trên miếng ratcheting và vào lỗ ở đầu thanh đẩy. Ấn chặt vào vị trí và đảm bảo rằng khi bạn ấn và kéo đầu thanh đẩy, miếng ratcheting sẽ trượt lên xuống dọc theo trục. Đảm bảo đầu đoạn dây tóc không nhô ra và cản trở móng vuốt liền kề. Khi bạn hài lòng mọi thứ hoạt động đúng, hãy nhỏ một giọt siêu keo lên đầu đoạn dây tóc để giữ nó không bị tuột ra.

6. Đặt thân tay cầm lên trục và vào các khấc ở nắp trước. Bạn có thể cần xoay nhẹ trục để các móng vuốt của miếng ratcheting khớp vào các gờ bên trong tay cầm.

7. Trượt vòng cổ lên đầu đuôi của trục và ấn chặt vào vị trí. Nó nên vừa khít, và đỉnh của vòng cổ nên bằng phẳng với đầu trục. Lưu ý: nếu vòng cổ không vừa khít, hoặc quá chật, hãy thử in lại với tỷ lệ phóng to hoặc thu nhỏ 1% - 2%.

8. Bây giờ, bạn đã sẵn sàng để lắp các mũi vít vào khoang chứa của tay cầm và vặn nắp cuối vào.

Mũi vít

Mũi vít một đầu, cán 4mm khá dễ tìm (chỉ cần tìm kiếm mũi vít tua-vít mini). Mũi hai đầu thì hơi khó tìm hơn một chút (xin lỗi). Tui đã lấy của một bộ tua-vít đa năng mà tui mua từ một cửa hàng phần cứng đã đóng cửa. Tui biết Victorinox cũng làm mũi vít hai đầu cho dao bỏ túi Cybertool của họ. Nếu bạn biết nguồn cung cấp mũi vít hai đầu tốt, hãy cho tui biết và tui sẽ đăng lên đây.

CẬP NHẬT: Tui đã thêm một phiên bản thân tay cầm khác cho mũi vít một đầu dài tới 30mm (phổ biến hơn nhiều). Chỉ cần in một thân tay cầm, tùy thuộc vào loại mũi vít bạn có. Tui cũng đã thêm file Driver.STEP cho bất kỳ ai muốn chỉnh sửa mô hình.
