Bộ phụ kiện nắp và bảng màu cho bài kiểm tra TD Lightbox

Đây là một bộ nắp mới và các mẫu phù hợp cho bài kiểm tra bước TD lightbox v3. Bạn vẫn cần đáy lightbox của Ajax mà mô hình này remix; các mẫu v3/v2 phù hợp, nhưng không "tương thích" (bạn sẽ thấy lý do).

Tóm lại, phần bổ sung này có:

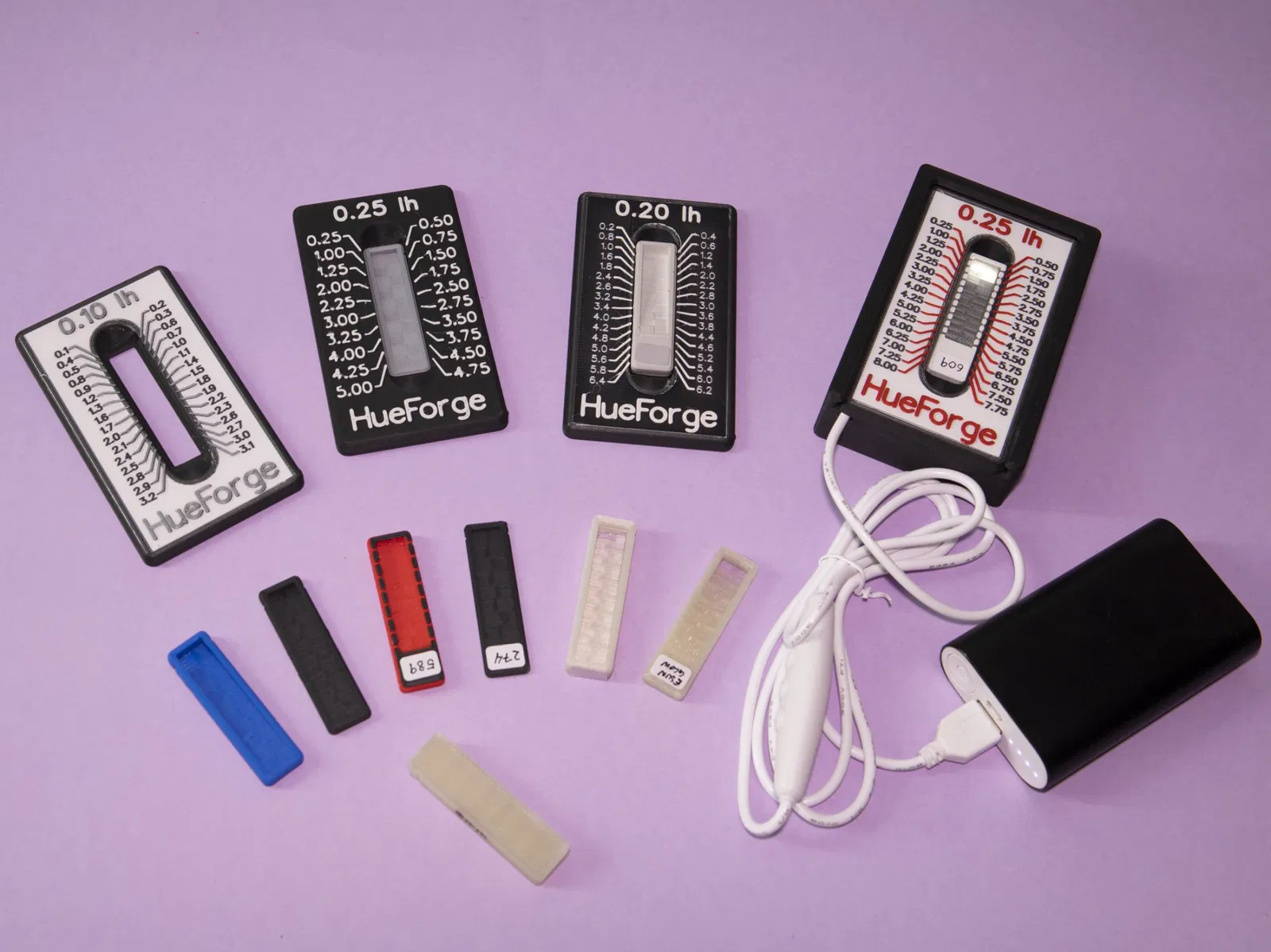

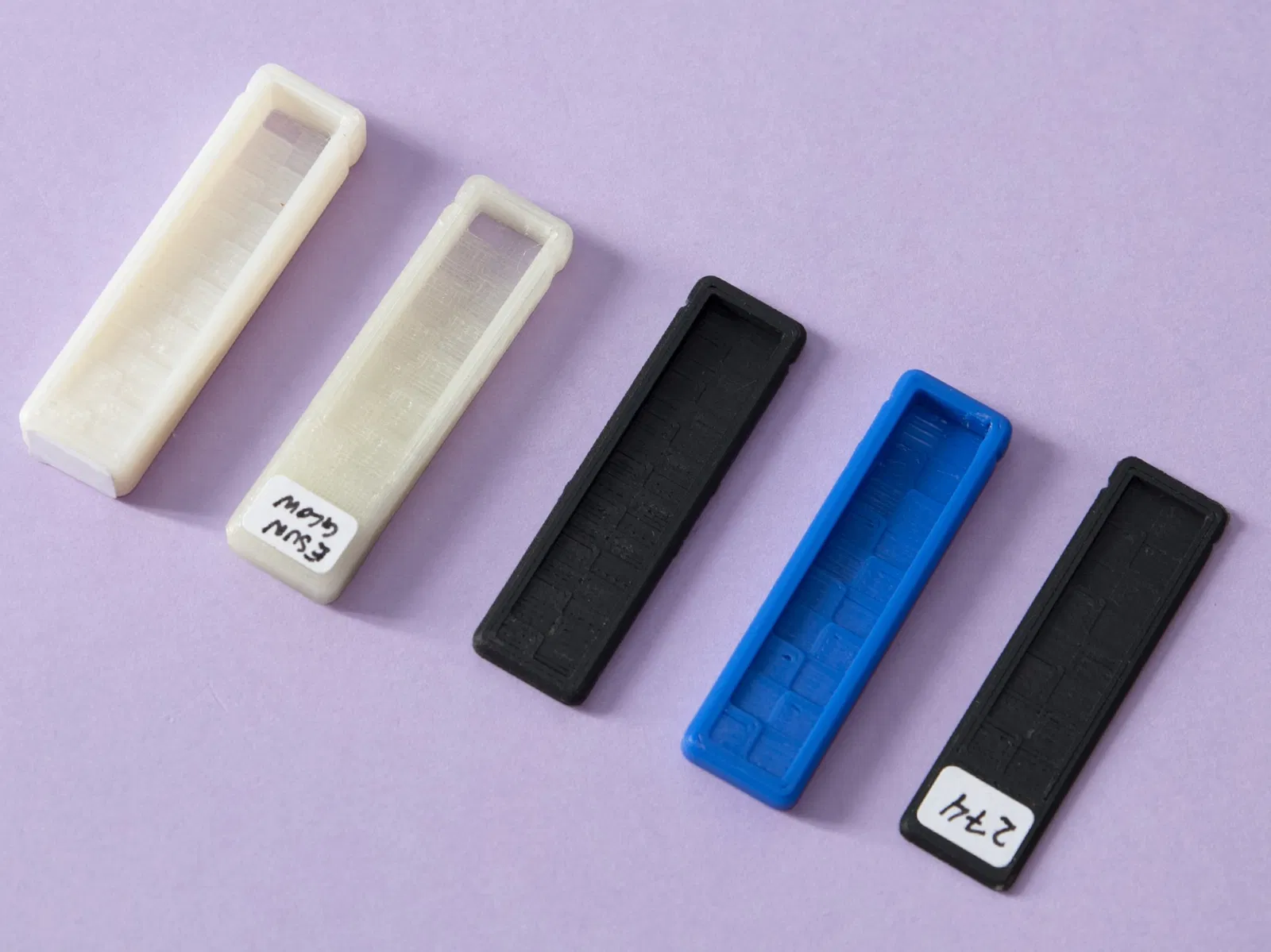

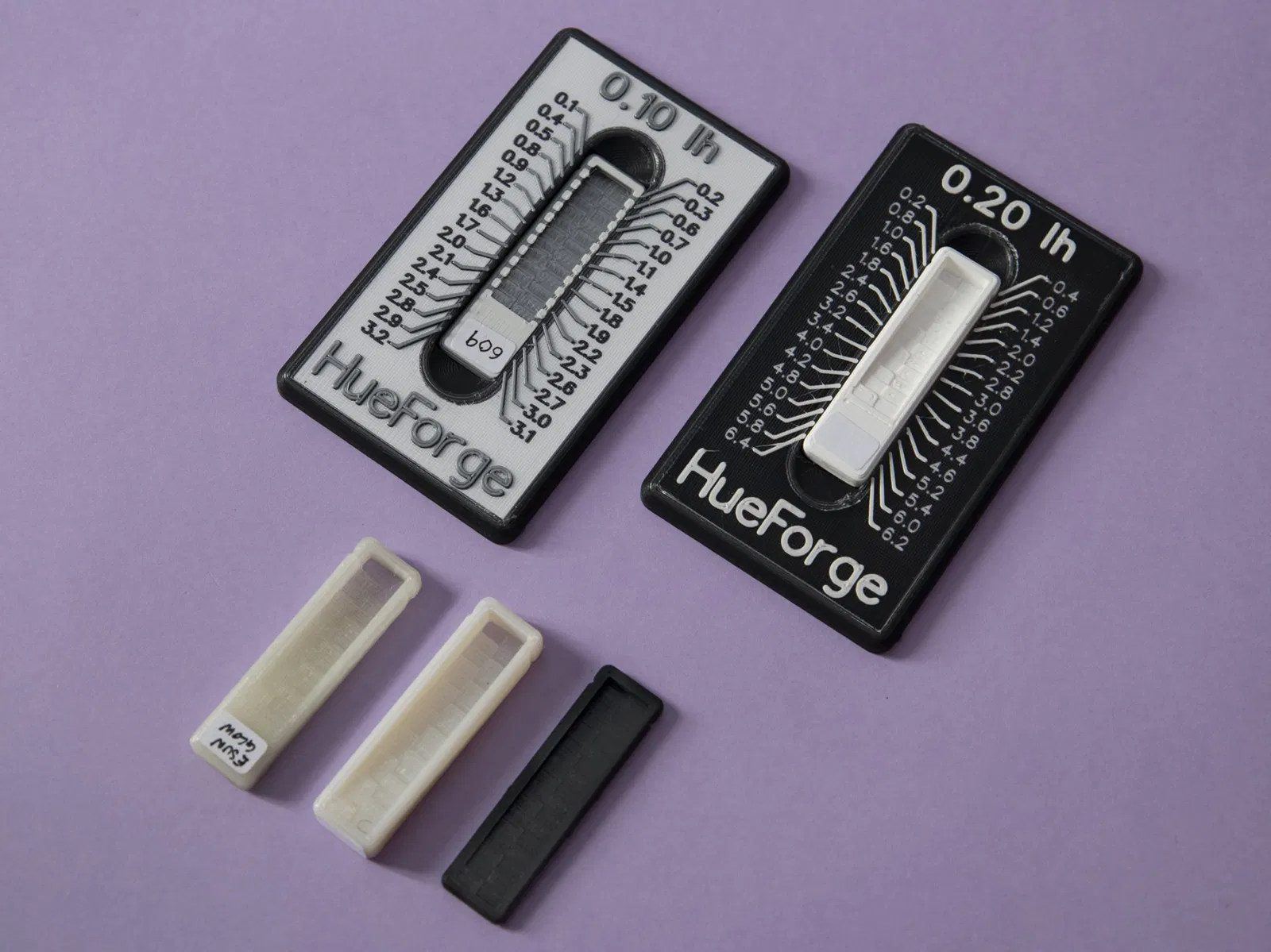

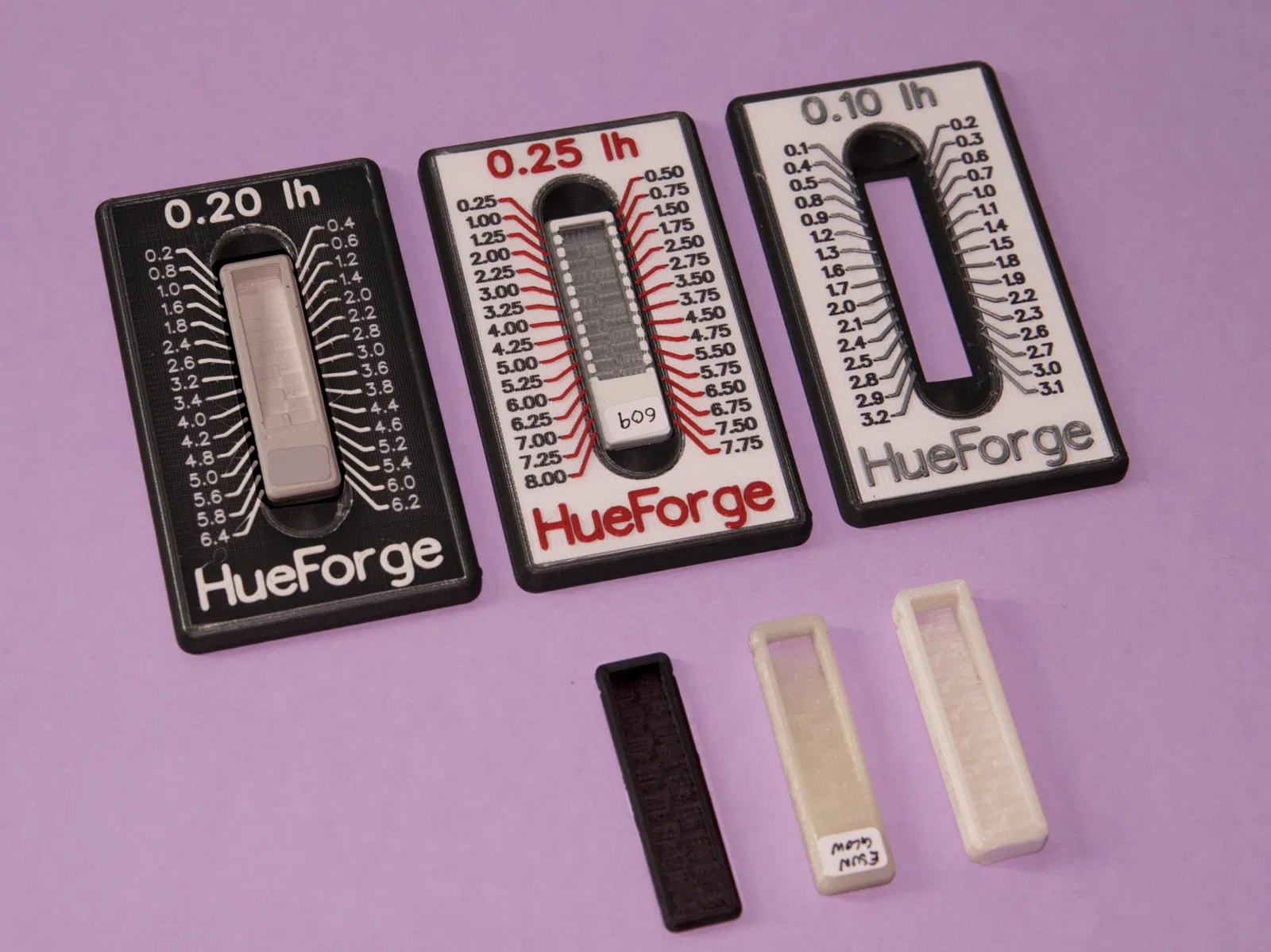

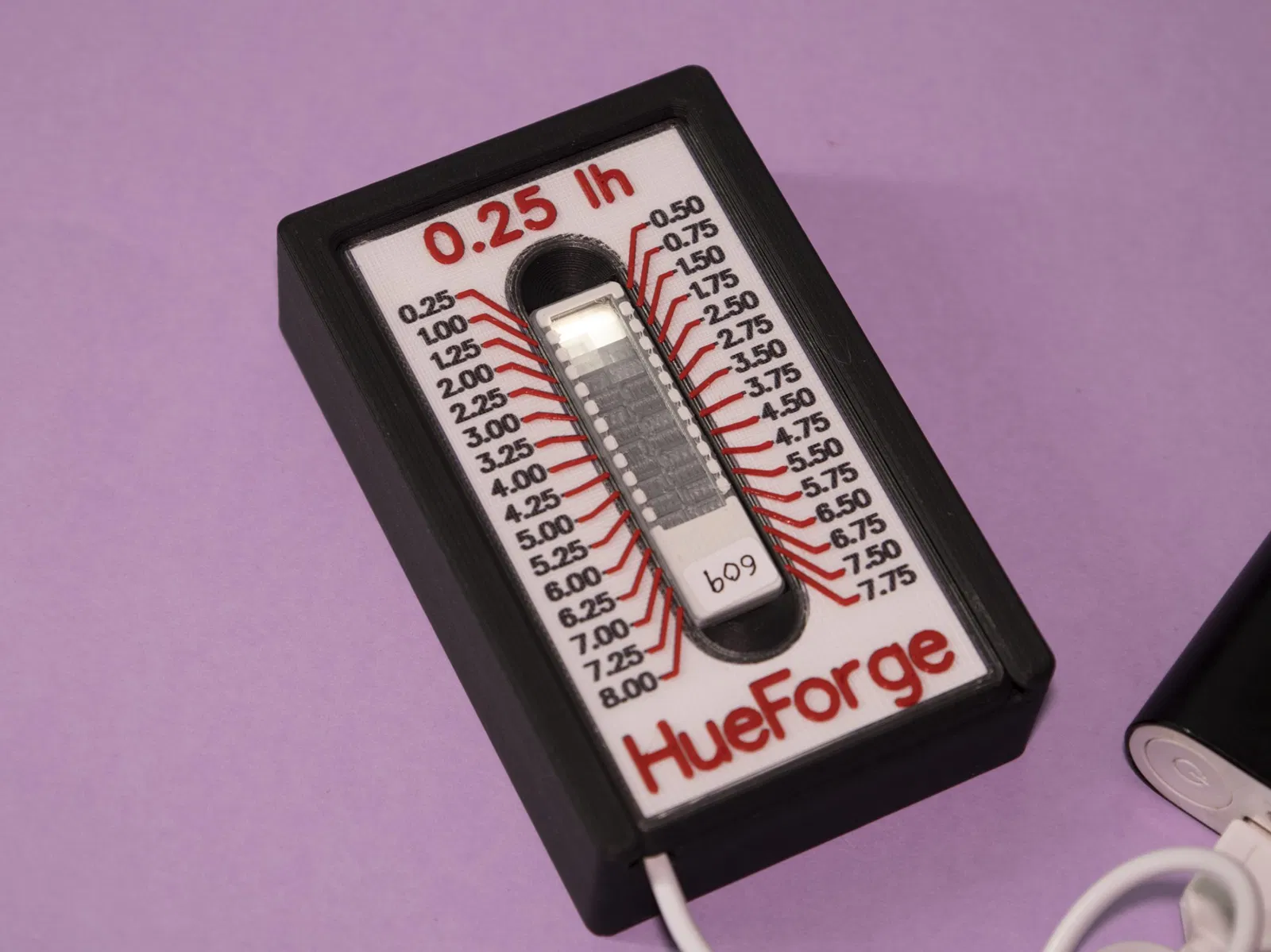

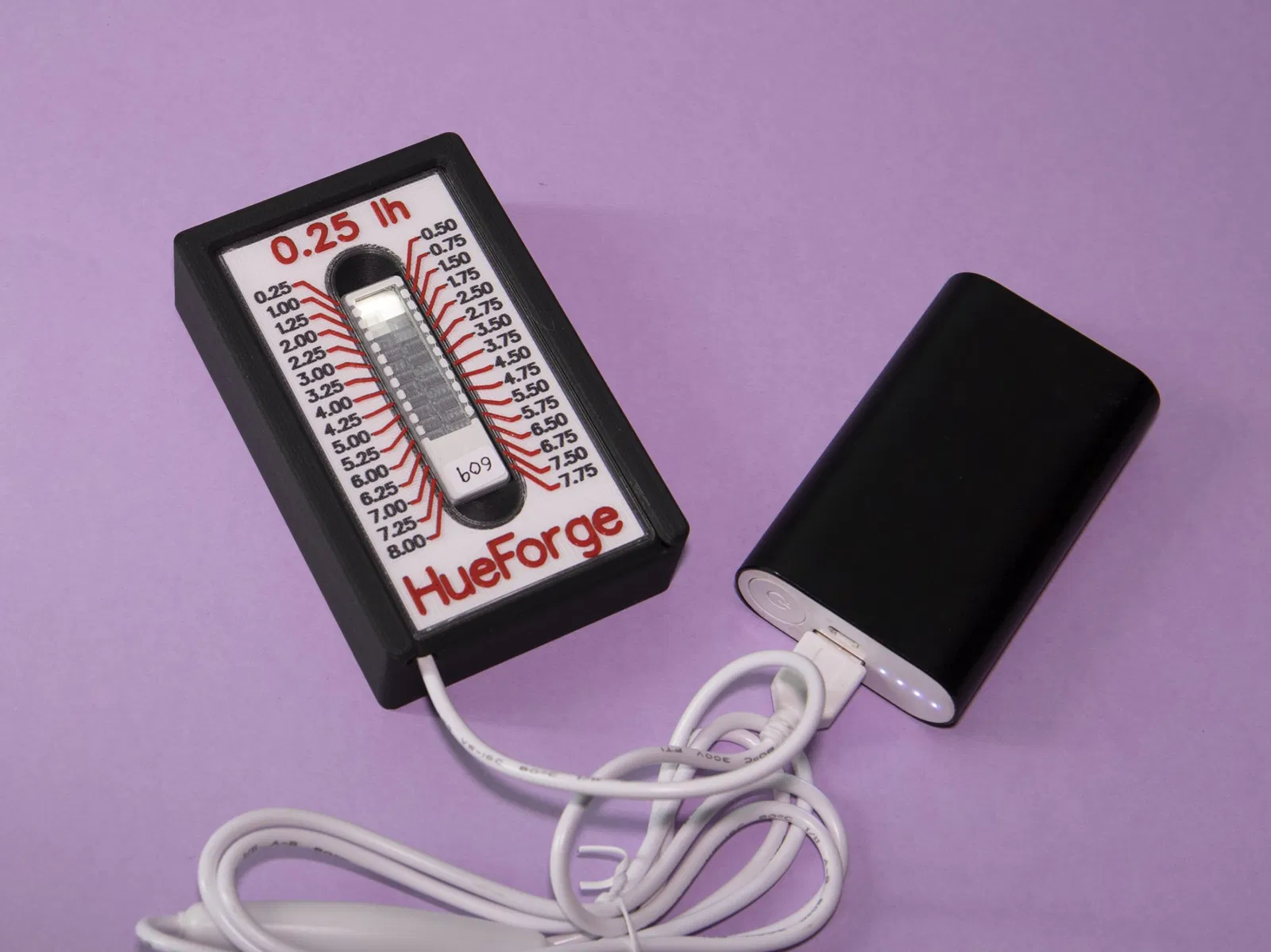

• Nắp mới và mẫu cho chiều cao lớp 0.1 và 0.25mm, cộng với một số biến thể chiều cao lớp 0.2mm, với (và không có) một số tính năng truy cập/sử dụng.
• Phông chữ Hershey lớn hơn, dễ in và dễ đọc hơn.
• Hướng "giống như rắn" thay đổi giữa các panel theo hàng. Bây giờ mỗi panel mẫu liền kề với cả panel ngay bên dưới và panel ngay bên trên.
• Một tùy chọn "mẹo kỳ lạ" cho hướng dẫn panel nhỏ, có thể được sử dụng khi HueForging, để làm cho mọi thứ thực sự nổi bật ;).

Nếu cần, tôi sẽ đăng một phiên bản v2 với nắp nhỏ hơn (và không có detent), nhưng tôi nghĩ rằng số lượng người dùng có v2 và sẽ quan tâm đến phần bổ sung này là rất nhỏ, vì Ajax (và Steve) đã làm việc rất tích cực để phát hành các phiên bản mới rất nhanh chóng.

Tại sao và đây là gì

Nếu bạn nhìn vào các thư viện HF hiện tại, hầu hết các sợi TD trung bình và dài, nếu không muốn nói là tất cả, có TD của chúng là bội số của 0.5, vì vậy tôi nghĩ rằng chiều cao lớp 0.2 có phần kỳ lạ, vì nó không nằm trong x.5; 0.25 nhanh hơn và nằm đúng chỗ hơn. Steve cho biết rằng một sự xấp xỉ 0.5mm cho TD là đủ, vì vậy chúng ta có độ chính xác gấp đôi (vì 0.25 là một nửa của 0.5).

Các TD thấp nhất thường là 0.3, điều này cũng chỉ có thể đạt được bằng cách xấp xỉ với 0.2, vì vậy tôi đã thêm các mẫu chiều cao lớp 0.1mm chính xác hơn. Những cái này chủ yếu để có một mẫu cho thấy một số (rất nhỏ) sự khác biệt giữa các panel hơn là cho mục đích TD thực tế, vì một cái gì đó có TD nhỏ như vậy sẽ là một sợi filament mờ siêu sắc tố "một lớp bao phủ tất cả".

Các hàng xen kẽ giống như rắn giúp dễ dàng so sánh (tất cả các bảng đều bên cạnh những bảng có chiều cao tiếp theo), nhưng yêu cầu các nắp mới; các mẫu/vải v3 chỉ tương thích về kích thước, nhưng sự sắp xếp của các bảng là khác nhau (tất cả các hàng được đọc từ trái sang phải).

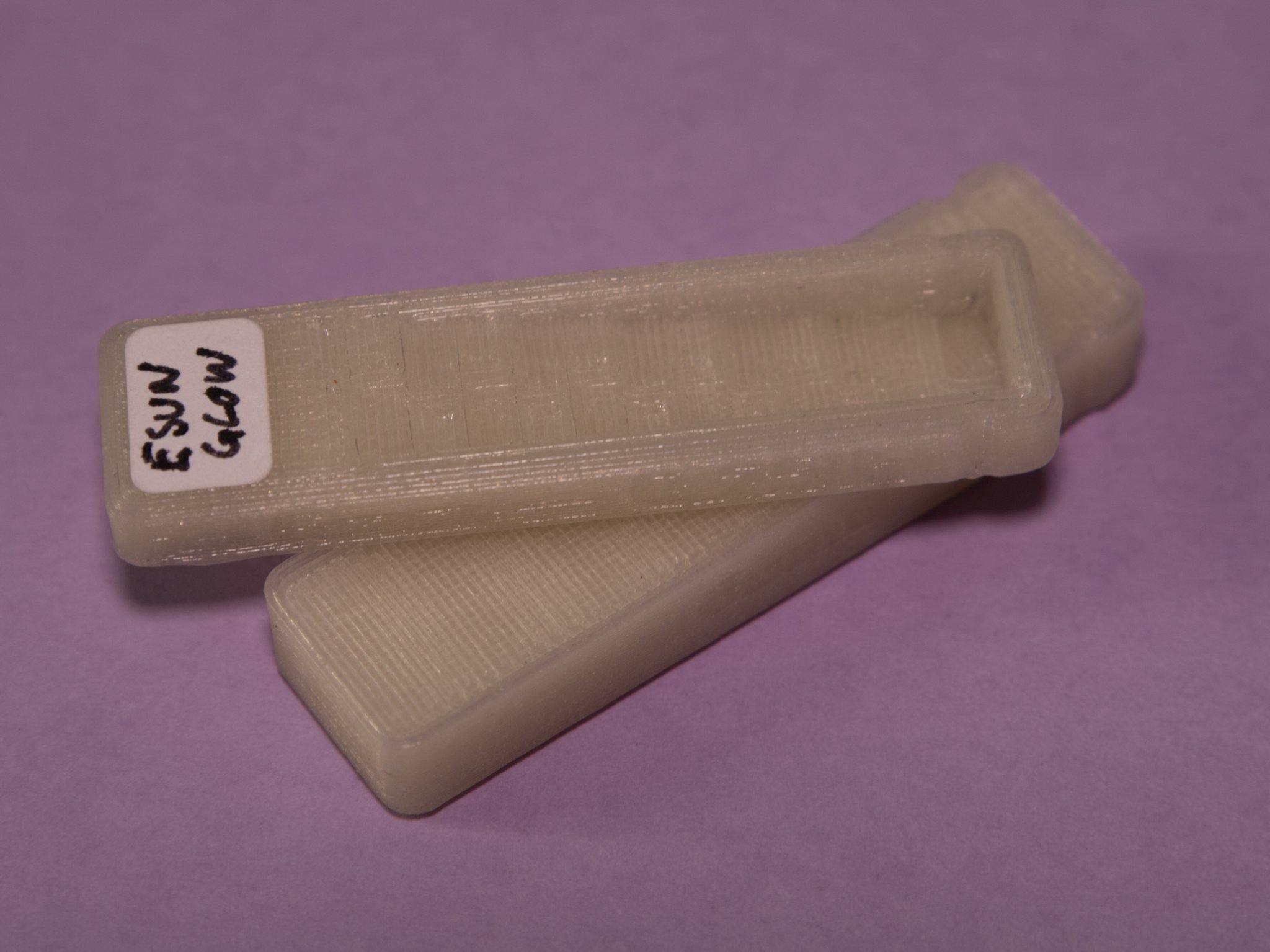

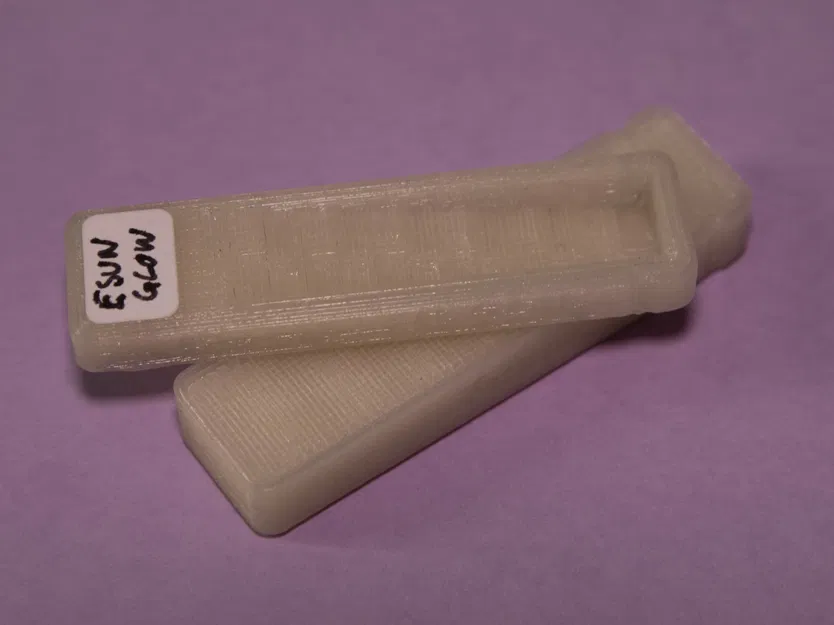

Tôi cũng thiếu một loại tham chiếu nào đó trong mẫu; đó là lý do tại sao tôi đã thêm các biến thể với các bảng cuối cùng thiếu trong một khu vực phẳng, để có thể vừa một nhãn nhỏ khoảng 11x13 mm tối đa. Điều đó đủ để ghi lại một số cho tham chiếu trong một danh sách bên ngoài.

Vì vậy, các mẫu đi theo cặp. Những cái đó là:

• với 10 và 16 hàng mỗi cột
• có và không có các đường nổi ở trên
• có và không có khu vực nhãn (điều này dẫn đến chiều cao thấp hơn)

Các biến thể đó dành cho tất cả 3 chiều cao lớp (0.10, 0.20 và 0.25mm). Các đường trên sẽ được in màu đen hoặc một màu tương phản, để màu đang thử nghiệm phù hợp đẹp với các đường hướng dẫn trên nắp.

Ngoài ra, hầu hết các mẫu (tất cả trừ những cái ngắn hơn, 2mm và dưới) có chiều cao và chiều cao lớp ở hai bên dài của chúng. Những con số đó thường không dễ đọc (trừ các loại filament như Fillamentum và Spectrum Wizards, “đồ kem” đồng trục, v.v.), nhưng có thể được sơn lên bằng một cây bút Sharpie đầu mảnh, hoặc bạn có thể sử dụng mẹo đặt một tờ giấy lên đó và cào bằng bút chì, như họ đã làm trong các bộ phim điều tra cũ.

Tuy nhiên, các nắp với 16 hàng mỗi cột, tất nhiên có kích thước phông chữ nhỏ, có thể không được in đúng. Vì vậy, đó là lúc chúng ta resort đến “một mẹo kỳ lạ” đã đề cập ở trên: bao bọc một chèn. Có các PDF kích thước 10x15cm và một DINA4 với tất cả các chèn trong phần “Tệp khác”, cộng với SVG nguồn nếu bạn muốn chơi xung quanh.

Tiếp tục đọc để xem cách thực hiện!

Bao bọc in

Tổng quan và các vật liệu cần thiết

Việc bao bọc một bản in 2D bằng mực hoặc laser giống như việc nhúng một cái đinh hoặc nam châm vào một bản in, và chúng ta có thể sử dụng kỹ thuật này với một số sợi trong suốt để có được một tấm panel đẹp, chi tiết cho nắp của chúng ta mà không cần phải sử dụng một vòi phun siêu mảnh. (Có các biến thể hoàn toàn in 3D, nếu bạn có một cái 0.2x). Trong phần "Tệp khác", bạn sẽ tìm thấy các tệp SVG cho các tấm panel; có các phiên bản dương và âm, vì vậy bạn có thể chơi với màu nền và/hoặc màu trước, thêm một logo đầy màu sắc, v.v.

Cơ bản, mô hình có một lỗ ở giữa, và chúng ta thêm một lệnh in tạm dừng M601, dừng in, dán vào đó miếng giấy đã cắt bằng keo dán, chuyển sang màu trong suốt, và tiếp tục in, với một thay đổi lớp khác để thêm các đường phân chia bằng một màu dễ thấy (như trắng hoặc đen).

Bạn sẽ cần một loại giấy "tốt", có thể là giấy ảnh siêu bóng cao cấp, hoặc chỉ là giấy Navigator phủ 100gmsm, nhưng không phải là loại giấy sao chép thông thường. Lý do là cần có một lớp phủ mịn để nhựa nóng chảy có thể kéo vào; nếu không, chúng ta chỉ đang làm một cây cầu lớn. Lỗ trong các mô hình dày 0.2mm, điều này tạo không gian cho tất cả các loại giấy chất lượng siêu dày (thường dao động từ 0.15 đến 0.2mm). Không có vấn đề gì nếu giấy vừa vặn và vòi phun ép giấy; giấy có thể nén, và tối đa bạn sẽ thấy một chút "bóng" dễ dàng cắt bằng dao làm mẫu; chỉ có hai lớp.

Bạn cũng sẽ cần một sợi trong suốt, càng trong suốt càng tốt; nhưng nó sẽ chỉ được in trong 2 lớp, 0.4mm, vì vậy không quan trọng nếu nó không phải là loại tốt nhất. Tôi đã có kết quả tốt với Spectrum Translucent, Fillamentum Crystal Clear, Geeetech và Sunlu trong suốt; nếu có thể, hãy tránh FilamentPM Natural, vì đây là loại PLA tự nhiên sữa nhất mà tôi từng thấy (mà hoạt động tuyệt vời cho các bộ khuếch tán, nhân tiện).

Các bước bao bọc từng bước

1. In 2D, hãy in phần chèn. Như đã nêu, bạn nên sử dụng giấy ảnh không quá dày. Đảm bảo rằng bạn in nó với tỷ lệ 100%, vì các trợ giúp và wizard in thích "vừa" mọi thứ theo cách mà chúng không nên.
2. Tùy chọn, hãy in 3D mẫu cắt bằng sợi trong suốt (để bạn có thể căn chỉnh tốt). Nó nằm trong thư mục "Công cụ Bao bọc", vì cái này giống nhau cho tất cả các nắp/chiều cao lớp tham chiếu. Bạn có thể điều chỉnh chiều cao của mẫu, nhưng nếu nó quá mỏng, bạn có nguy cơ cắt cả mẫu, chứ không chỉ giấy.
3. Lấy một con dao hobby, một tấm cắt, mẫu cắt và phần chèn đã in, và cắt phần chèn đã in ra khỏi tấm. Cũng cắt lỗ ở giữa! Nếu mọi thứ được in đúng, bạn sẽ nhận thấy rằng mẫu chỉ nhỏ hơn một chút so với phần chèn đã in; điều này để tính đến lưỡi dao. Và tốt hơn là cắt thừa hơn là cắt thiếu; mô hình 3D sẽ bù đắp cho bất kỳ sự không căn chỉnh nào bằng cách in các đường 3D lên trên. (Phần chèn cũng có một chút khoảng trống để vừa vặn trong bản in 3D).
4. Chuẩn bị in nắp. In với độ dày đáy và đỉnh như thường lệ, nhưng quan trọng là in ở độ cao lớp 0.2; lỗ cao 0.2mm và có 0.4mm ở trên, chính xác. (Tôi đã thêm "các mảnh" để bạn tạo các biến thể của riêng mình, sử dụng các bộ điều chỉnh âm, nếu điều này không phù hợp với bạn.) Đặt một khoảng dừng in (M601 G-code) ở 4.80mm (lớp 24) và một thay đổi màu sắc hoặc đầu đùn ở 5.20mm (lớp 26). Nhớ rằng cả dừng và thay đổi màu sắc đều được kích hoạt sau khi máy in di chuyển đến lớp, nhưng trước khi nó bắt đầu in lớp đó. Có một ví dụ eSlicer trong thư mục “Công cụ Bao bọc”.
5. Khi khoảng dừng in được kích hoạt, hãy lấy phần chèn và “trình bày” nó trên phần trong giường; đừng thêm keo ngay bây giờ. Chỉ cần kiểm tra xem nó có vừa vặn đúng không và không có cạnh sắc hoặc bất cứ điều gì bạn nên cắt.
6. Khi mọi thứ đã đúng, hãy thêm keo dán vào mặt sau của phần chèn.

Đảm bảo rằng các cạnh được dán chặt, đặc biệt là các góc; chúng ta không muốn vòi phun kéo giấy xung quanh. Làm một lớp mỏng và loại bỏ bất kỳ cục keo và thừa nào.
7. Bây giờ, đặt nó cẩn thận lên phần. Keo sẽ cho phép bạn định vị lại miếng chèn, nếu cần. Đảm bảo rằng nó được căn chỉnh tốt, nhưng bạn không cần độ chính xác 0.001mm.
8. Trước khi tiếp tục in, hãy thay đổi sợi filament sang loại trong suốt. Trong Prusa, điều này được thực hiện qua menu “Tune→Change filament”. Có thể máy in của bạn sẽ cần thêm một mã G-code M600 để thay đổi màu trước hoặc sau M601 khi tạm dừng in.
9. Tiếp tục in cho đến khi thay đổi màu tiếp theo. Thay đổi màu sang một cái gì đó dễ thấy cho các đường, và không phải màu đen (điều đó sẽ bị nhầm lẫn với đáy nắp). Các đường in 3D sẽ tạo ra bất kỳ sự dịch chuyển nào trong miếng chèn, và bạn có thể kết thúc với một hiệu ứng “nổi bật” hoặc “bóng” đẹp với chúng.

Và bạn đã hoàn thành! Chúc bạn rèn đúc vui vẻ!
