Bản in in-tại chỗ chắc chắn

Đây là một chốt nhỏ nhưng chắc chắn có thể được in tại chỗ. Nó có một bề mặt phẳng cho niềm vui in ấn của bạn. Không hỗ trợ, không có bè, không vành. Chỉ là cách chúng ta thích nó.

Loại chốt này thường được gọi là chốt căng, chốt bật, kẹp chuyển đổi, kéo chốt hoặc các chốt khác. Tuy nhiên, tôi thích tên vẽ chốt nhất cho loại chốt này.

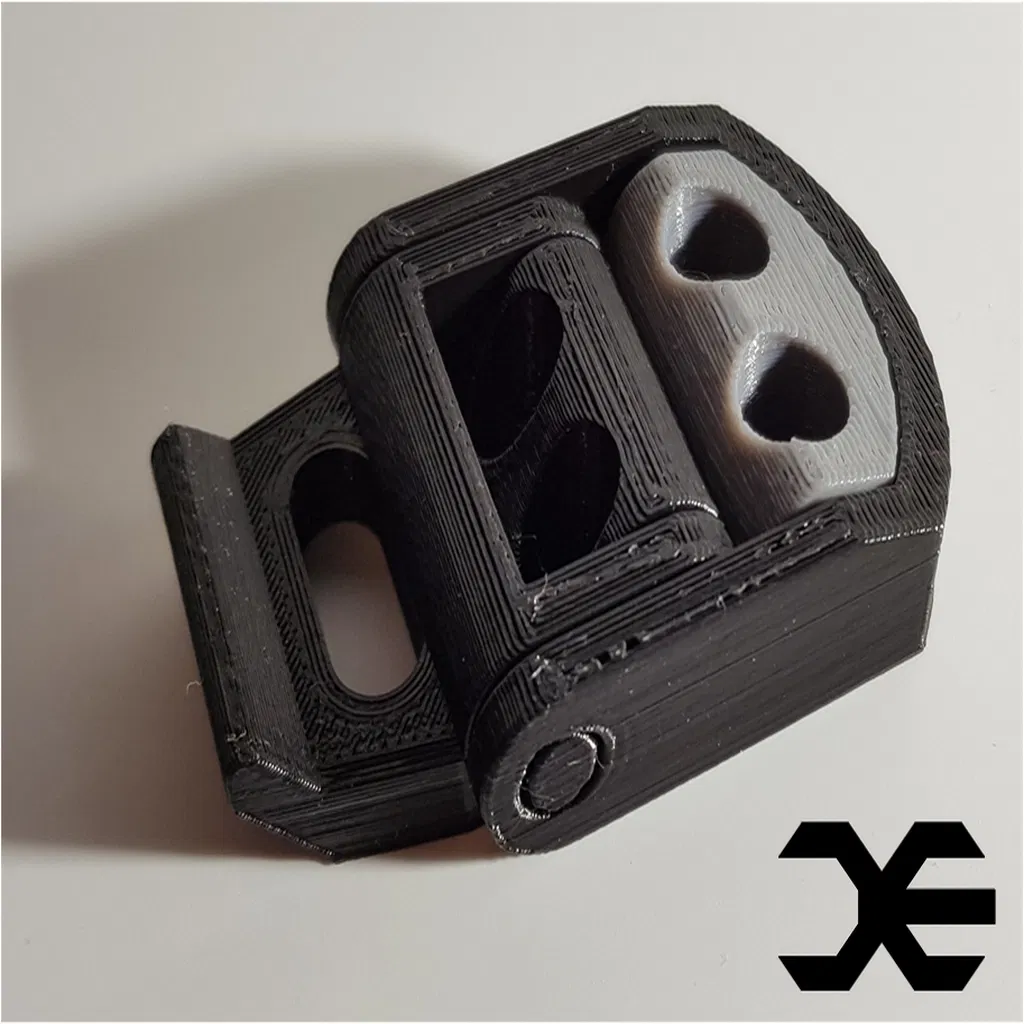

dung sai nằm trong khoảng từ 0,2 đến 0,3 mm. Tôi đã in nó bằng một máy in Delta thuộc tầng lớp trung lưu thấp hơn (FLSUN QQ-S) với độ phân giải 0,15. Chìa khóa để in thành công là phát hành nhẹ, đặc biệt là trên lớp đầu tiên. Ảnh chụp nhanh của mẫu được in (trực tiếp từ máy in, không xử lý hậu kỳ) cho thấy tôi đã làm quá mức sự thất vọng một chút.

Về mặt chắc chắn: in vỏ dày (tôi đã làm 1,2mm), infill chỉ có tầm quan trọng thứ cấp

Latch này có thể được gắn với tối đa bốn ốc vít, ở mức tối đa M3. Keo cũng có thể hiểu được.

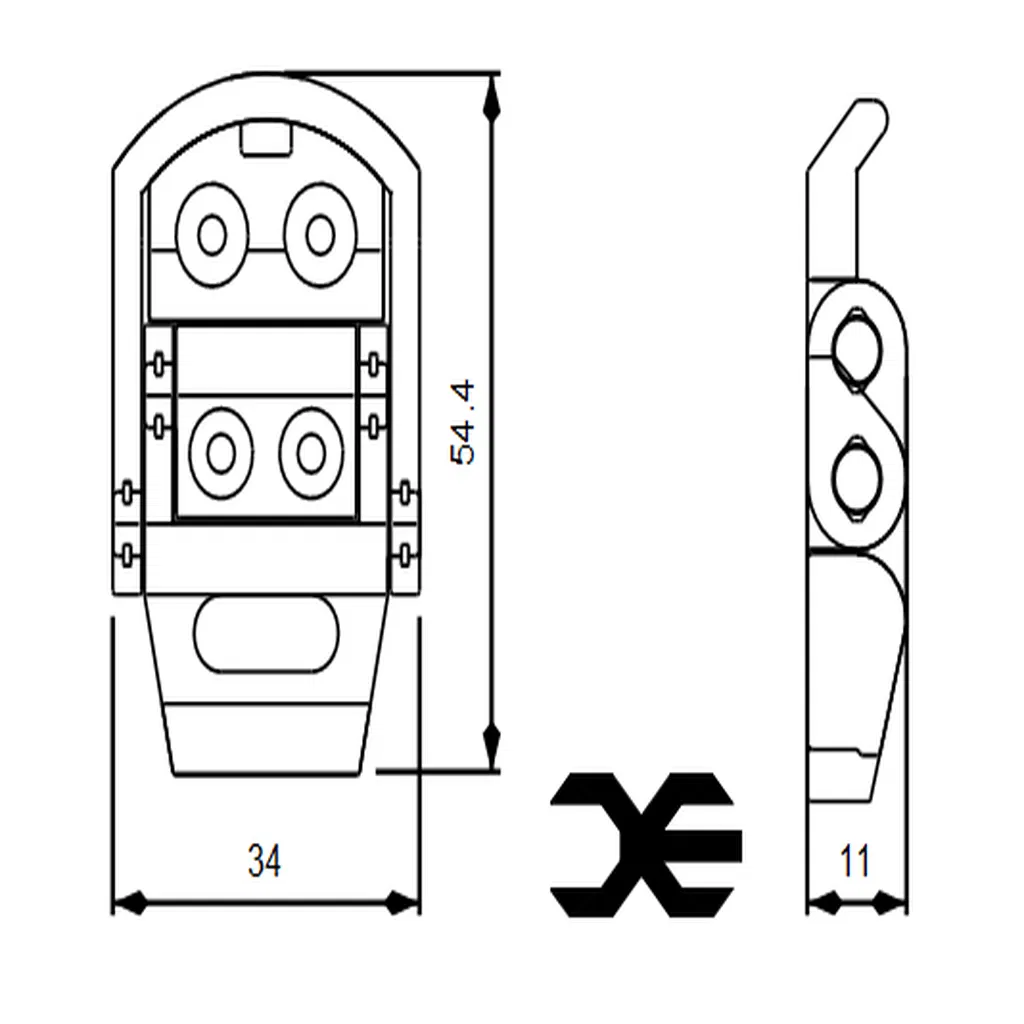

Một bổ sung tốt đẹp cho một chốt tiêu chuẩn là một hình học tích hợp tại các bộ phận chuyển động sửa chữa chuyển đổi và hạn chế chuyển động theo các hướng không mong muốn (xem Little NIB trong bản vẽ kích thước). Tôi tin rằng điều này là tốt nhất có thể với sản xuất phụ gia.

Lợi ích của mô hình này:

• In tại chỗ (cho vinh quang của in 3D)
• Sturdy (... cho một chốt in 3D làm bằng nhựa)
• Kích thước nhỏ gọn
• Hình học hướng dẫn tích hợp
• hơi hài lòng về mặt trực quan

Nhược điểm của mô hình này:

• Không chắc chắn (... so với các chốt không in, không nhựa)
• Máy in phụ có thể có vấn đề với dung sai

Tôi đã không kiểm tra chốt này nhiều. Tuy nhiên, cả hai trường hợp sử dụng của tôi đều thỏa đáng.

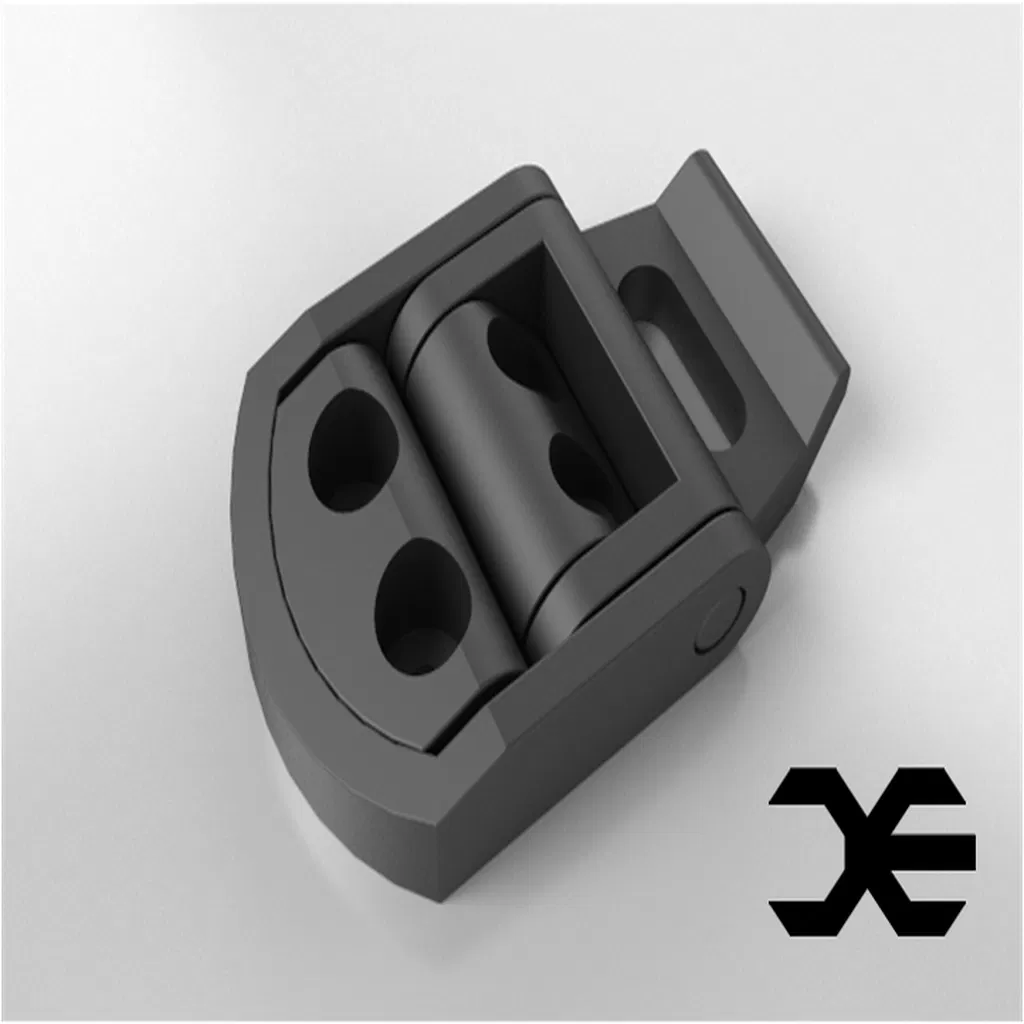

Được thiết kế với Freecad, nhanh chóng được kết xuất với các cán bộ.

Kỹ thuật có thể hình dung - ít năng lực, nụ cười lớn.

Cài đặt in

Máy in:

flsun qq-s

bè:
