QIDI X-Max 3 Nắp che - Lỗ trục Z (lò xo)

Tác giả Getfar_1603461

Lượt tải
129
Lượt thích
29
Lượt coi
836

File 1 340,5 KB

  • cover_springcase_8_1765788914.stpSTP · 340,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

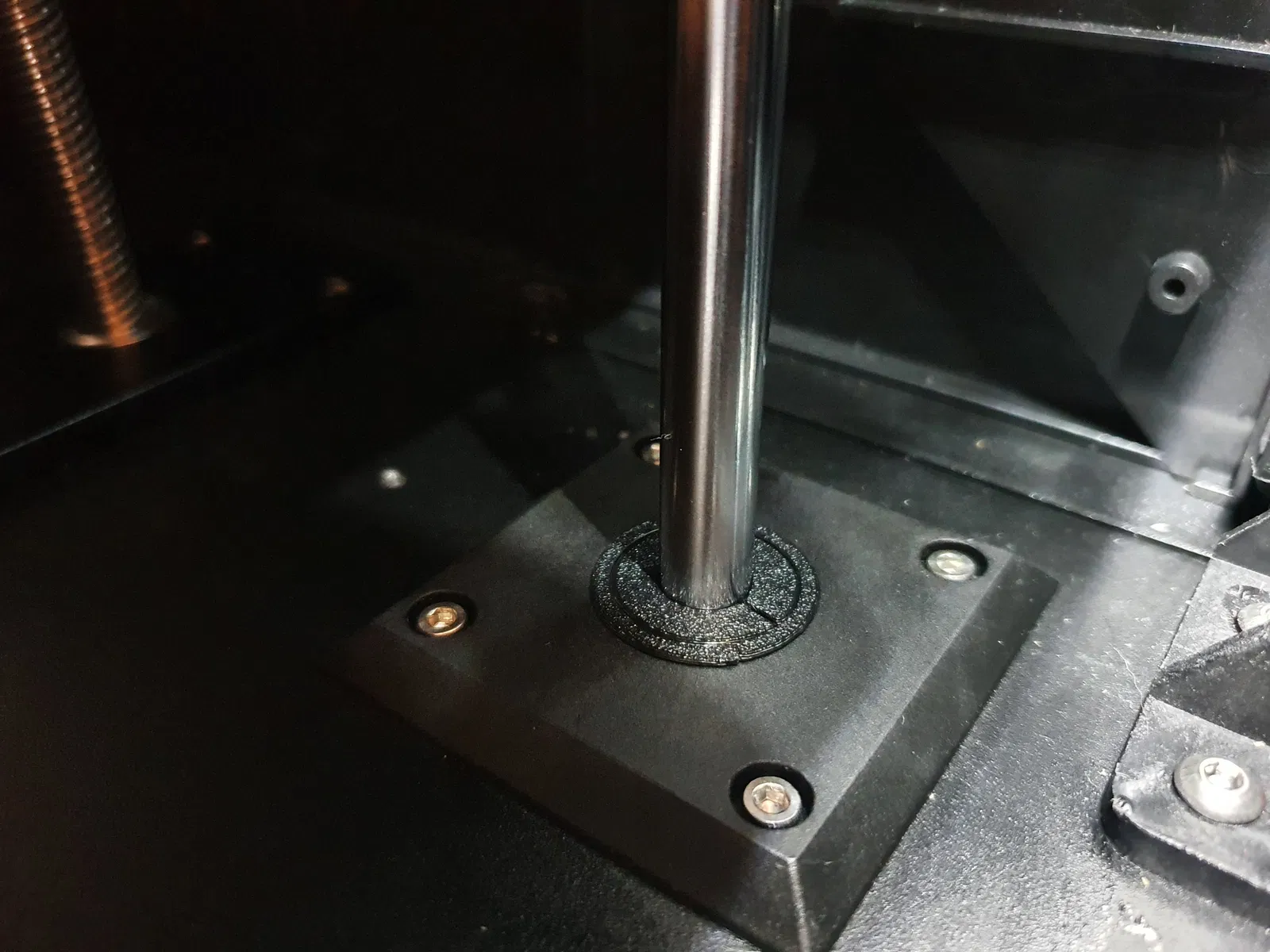

Thiết kế một cái nắp để bịt các lỗ trục Z trong máy in. Cái nắp này có bộ phận lò xo, vì các bạc đạn của bàn in di chuyển vào các lỗ này và tôi không muốn giảm chiều cao in tối đa.

In bằng QIDI ABS rapido, in đặc hoàn toàn. Không cần hỗ trợ, chiều cao lớp 0,16mm, quạt phụ 40%. Cũng đặt bộ phận gần quạt phụ. Đây là thiết kế in tại chỗ (print in place), vì vậy đừng di chuyển các bộ phận trong quá trình lắp ráp. Chỉ cần tách tất cả ra sau khi in. Phải bật cài đặt Arachne cho các đường bao quanh.

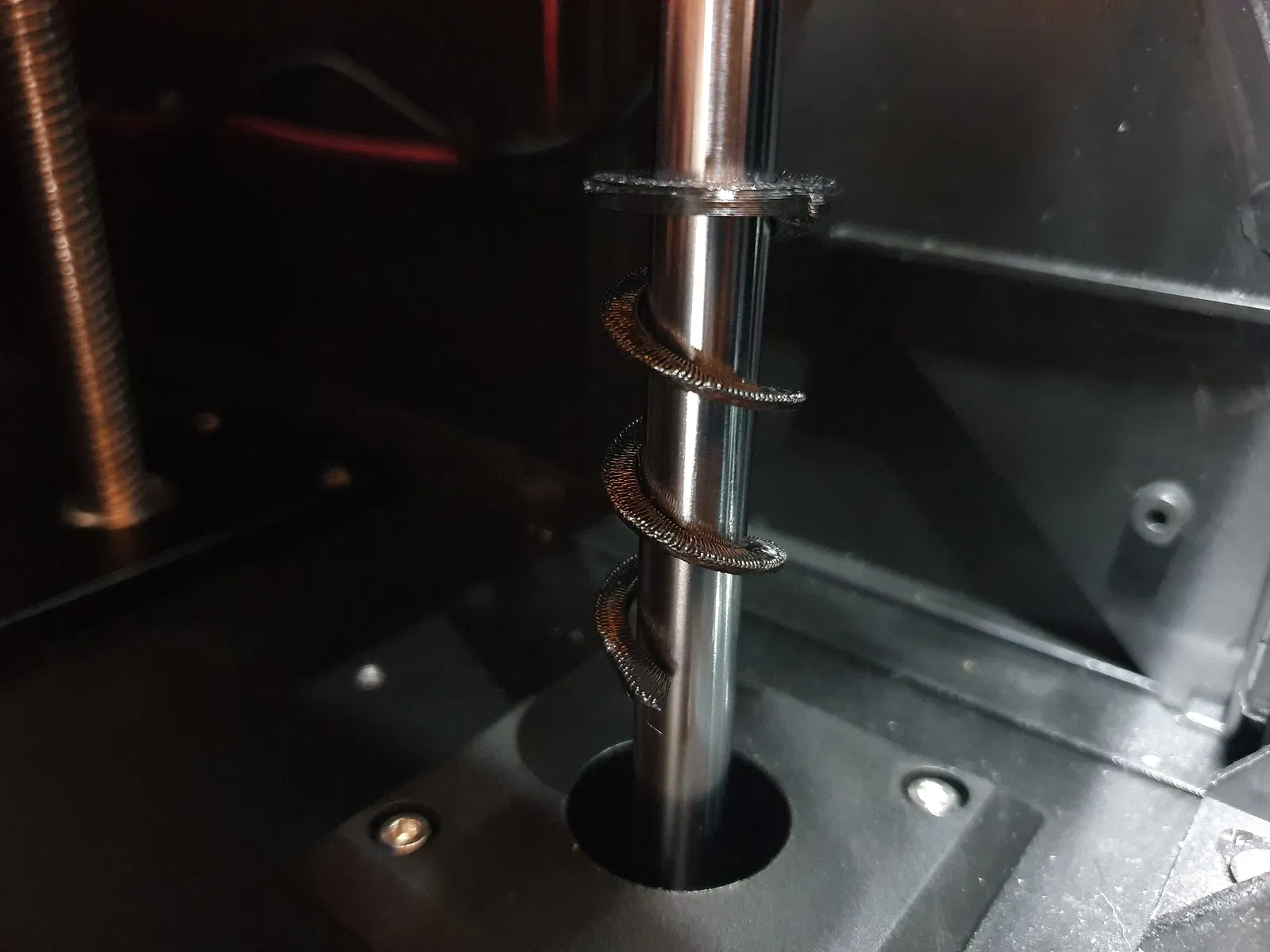

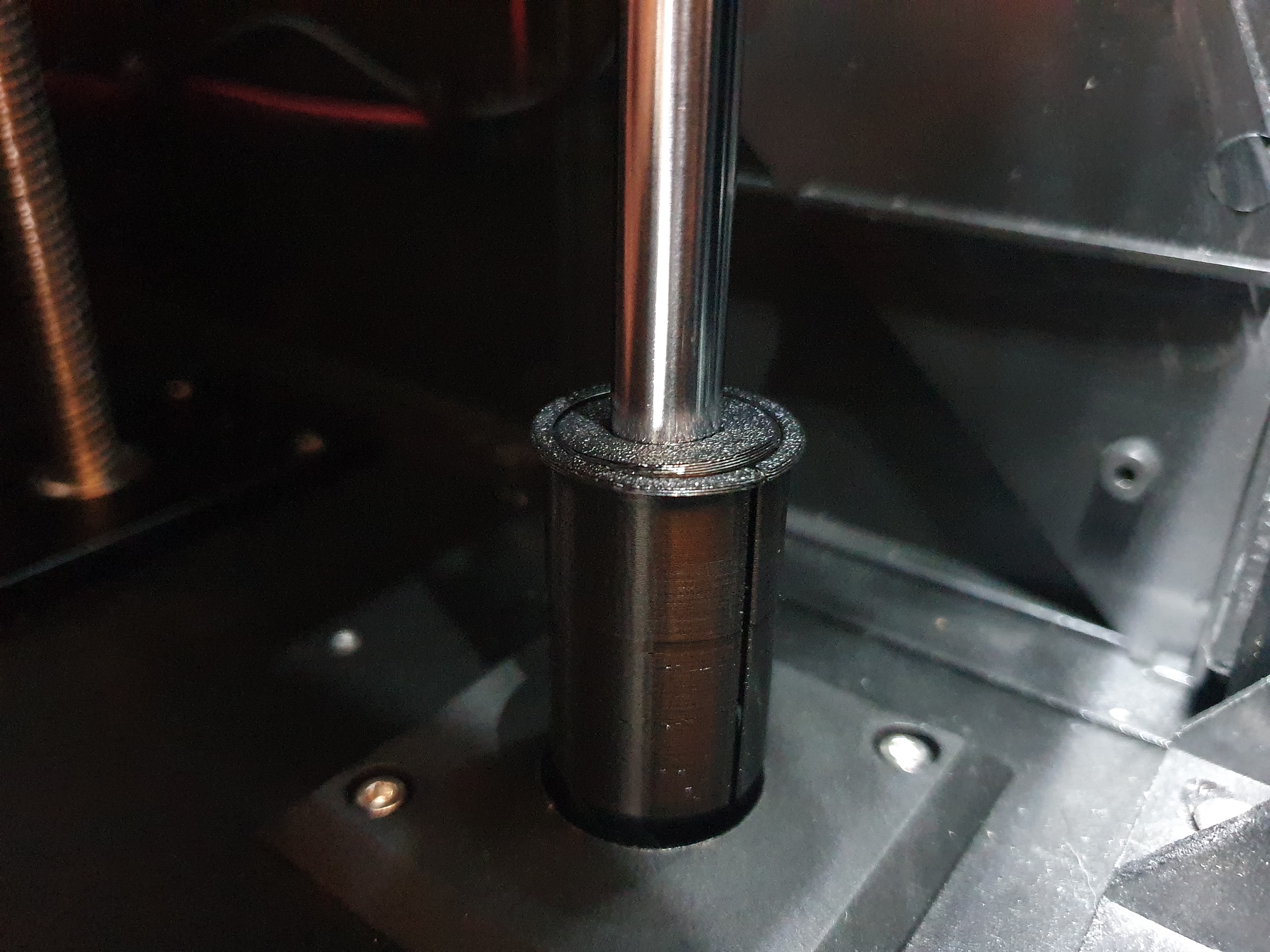

Bạn có thể lắp các bộ phận mà không cần tháo rời máy in. Đầu tiên đặt lò xo lên các thanh dẫn, di chuyển lò xo vào các lỗ (làm sạch các lỗ trước) và sau đó ấn nắp ngoài vào lỗ.

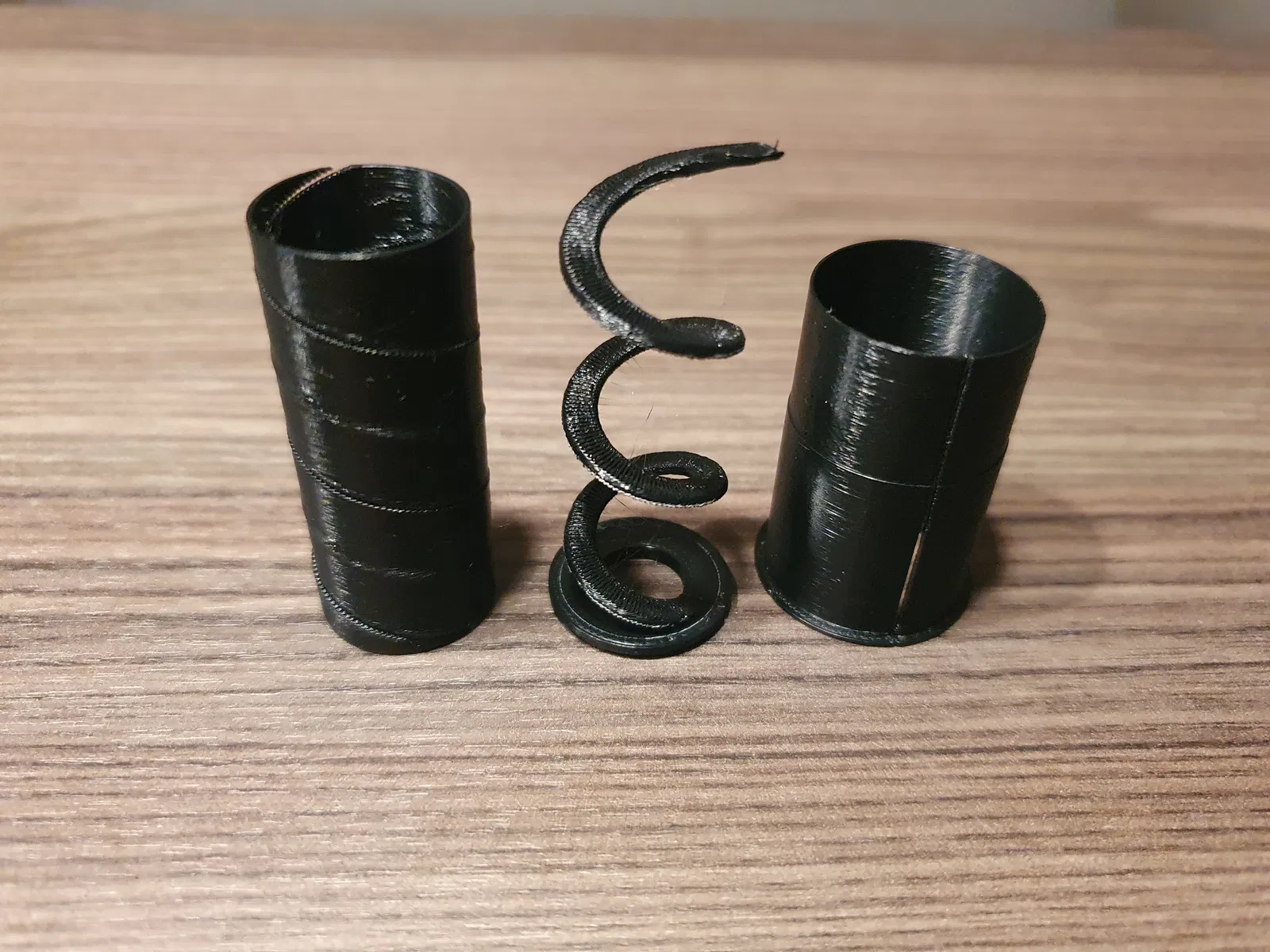

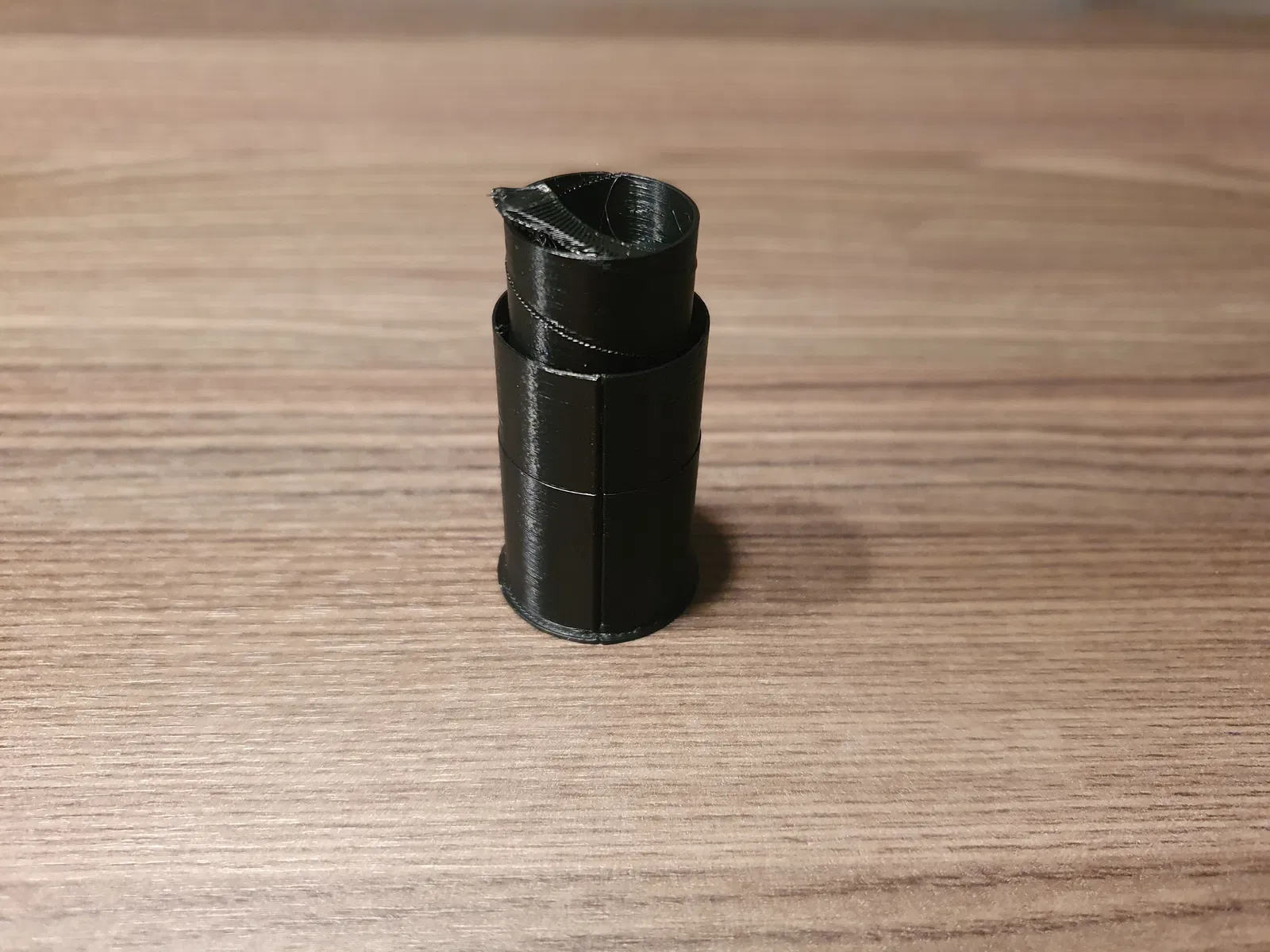

Nắp được yêu cầu để nén lò xo. Phần xoắn ở giữa chỉ để hỗ trợ và phải được loại bỏ. Lắp ráp nắp và lò xo xoay 180°, sao cho các rãnh của bộ phận không thẳng hàng.

Chỉ in một lò xo tại một thời điểm hoặc sử dụng in tuần tự, nếu không chuyển động giữa các bộ phận có thể dẫn đến lỗi.
