Sửa đầu nối sạc PowerBook

Hầu hết mọi người xài Apple Power Book mấy năm chắc cũng biết là cục sạc nó có một điểm yếu gần cái chỗ cắm vô máy tính á.

Dây cáp nó bung ra, lộ dây điện tùm lum, nhìn không ưng tí nào.

Tôi có mấy cục sạc y chang vậy, tình trạng cũng tệ lắm rồi, nên tôi quyết định mở cái đầu nối ra xem có sửa được không. Cái đầu nối này vốn không được thiết kế để mở ra, nên tôi phải dùng dao rọc giấy cắt nó ra, rồi dùng kềm cắt điện tử loại nhỏ, mà cũng may là mở ra được mà không làm bể cái vỏ trong với mấy linh kiện bên trong.

Trong đầu nối có mấy cái mạch in nhỏ với vài bóng đèn LED, nên cẩn thận lúc cắt nha.

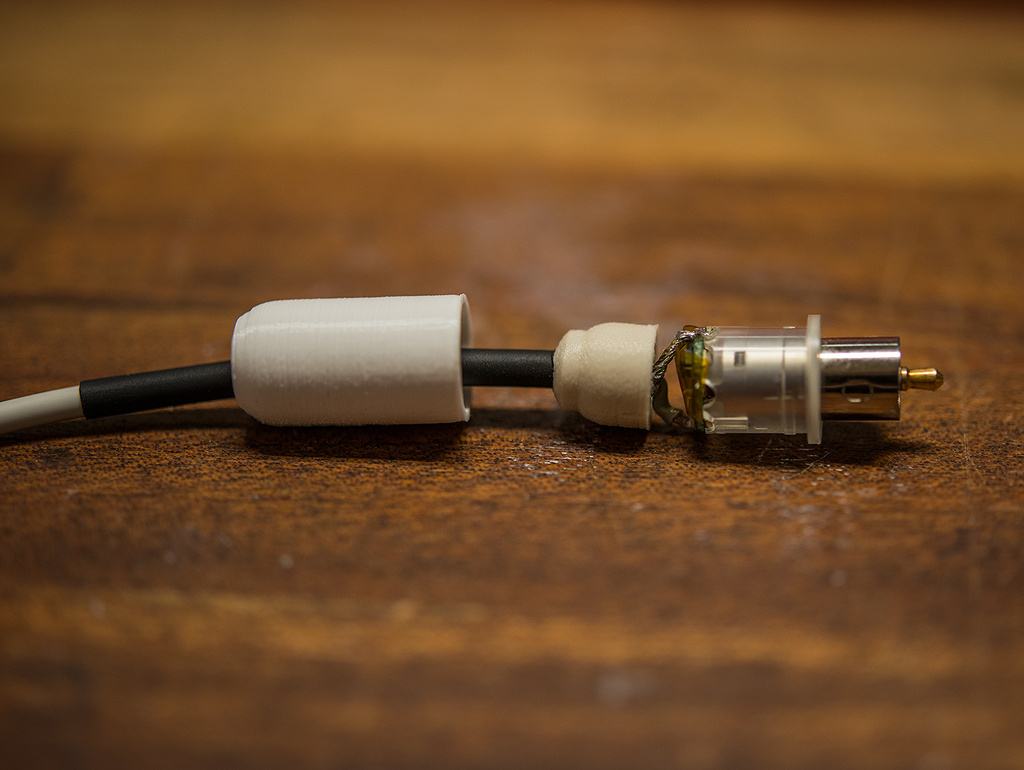

Tại cái vỏ ngoài với cái miếng gắn vô dây cáp bị hư trong quá trình đó, nên tôi quyết định in 3D bộ mới luôn.

Tôi chọn nhựa PLA màu trắng cho cái vỏ ngoài và nhựa PLA màu xám nhạt cho cái bộ giảm sốc, mà thật ra xài PLA thường cũng được, đâu có cần xài tới tính đàn hồi của nhựa đâu.

Hướng dẫn

Tôi in bằng máy Ultimaker (bản gốc) với độ cao lớp là 0.1mm. Cái vỏ này in ra rất chắc chắn luôn.

Tôi quấn thêm mấy lớp băng keo cách nhiệt quanh dây cáp để tăng cường độ bền cho chỗ này, rồi tôi dán cái bộ giảm sốc vô băng keo cách nhiệt, hy vọng là cái lực kéo trên dây cáp sẽ không ảnh hưởng tới mấy mối hàn (nhớ là phải gắn cái vỏ vô dây cáp TRƯỚC KHI dán keo và hàn đầu nối vô nha).

Lúc tháo đầu nối ra, nhớ coi kỹ cực tính của hai cái dây trong cáp (lõi và vỏ bọc) và cách chúng kết nối với cái mạch in nhỏ nha.

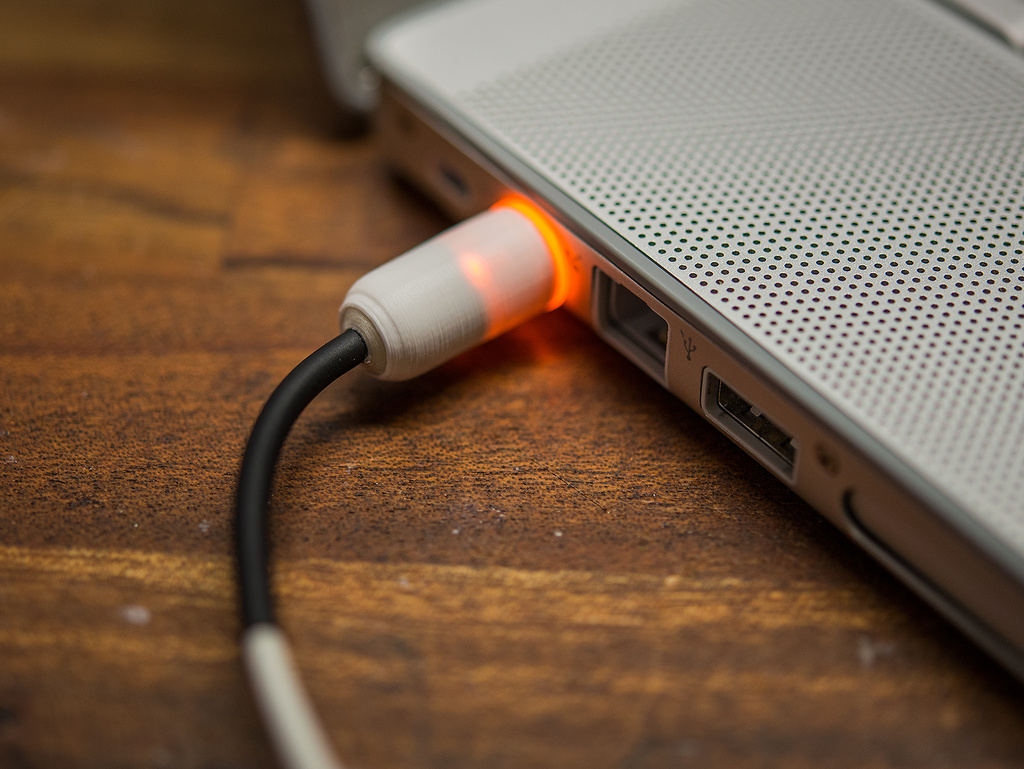

Tôi có in cái vỏ màu trắng, nhưng như mấy bạn thấy trong hình đó, đèn LED nó sáng xuyên qua lớp PLA luôn, nên nếu không thích thì xài màu tối sẽ ổn hơn đó.

Kiểm tra cục sạc trước khi đóng lại là một ý hay đó, vì nếu nó không hoạt động thì bạn sẽ phải cắt nó ra lần nữa để sửa đó.
