Mount Chắn Hướng Dây Cuộn Cho Ender 3

Mount Chắn Hướng Dây Cuộn Cho Ender 3

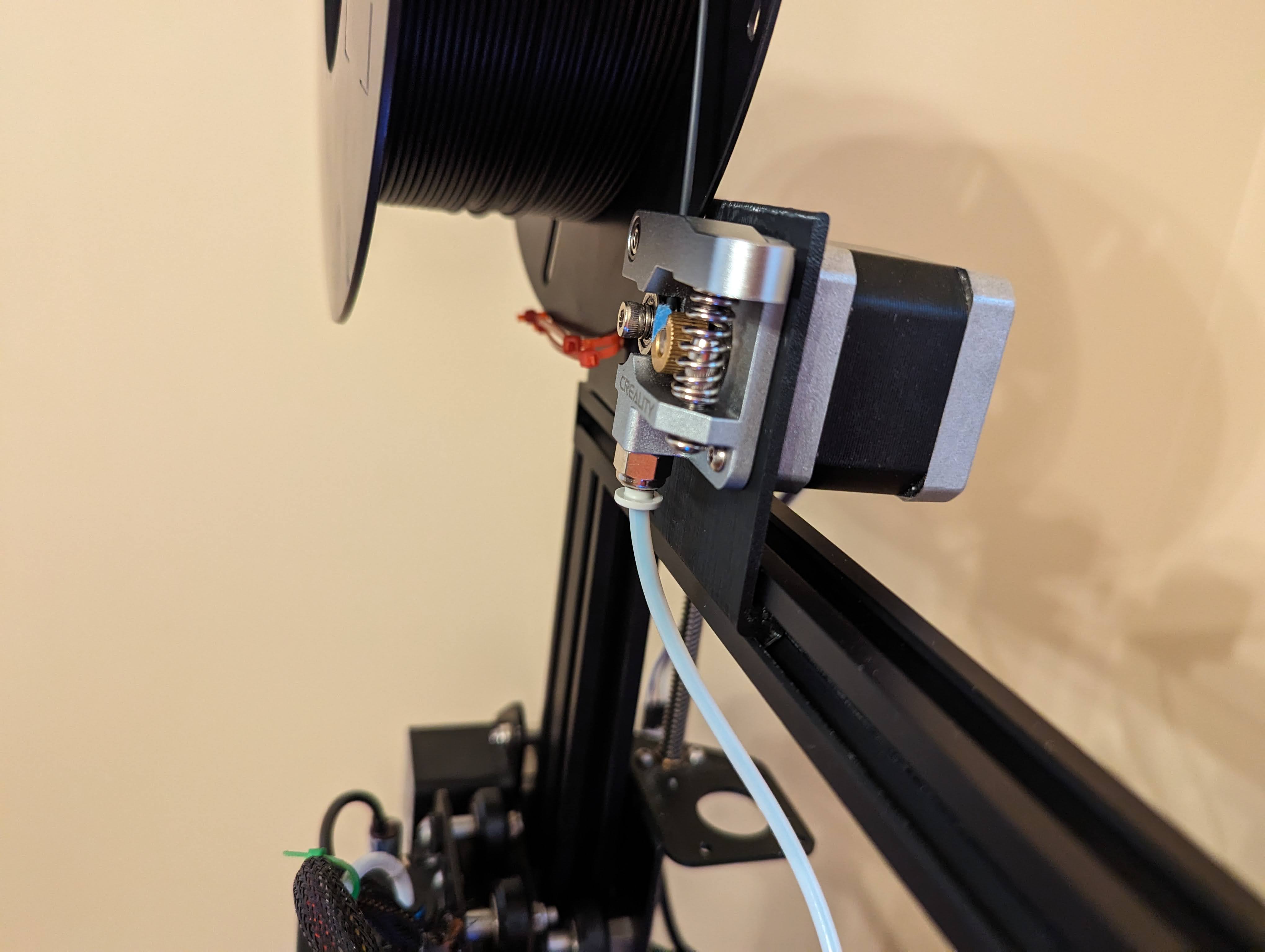

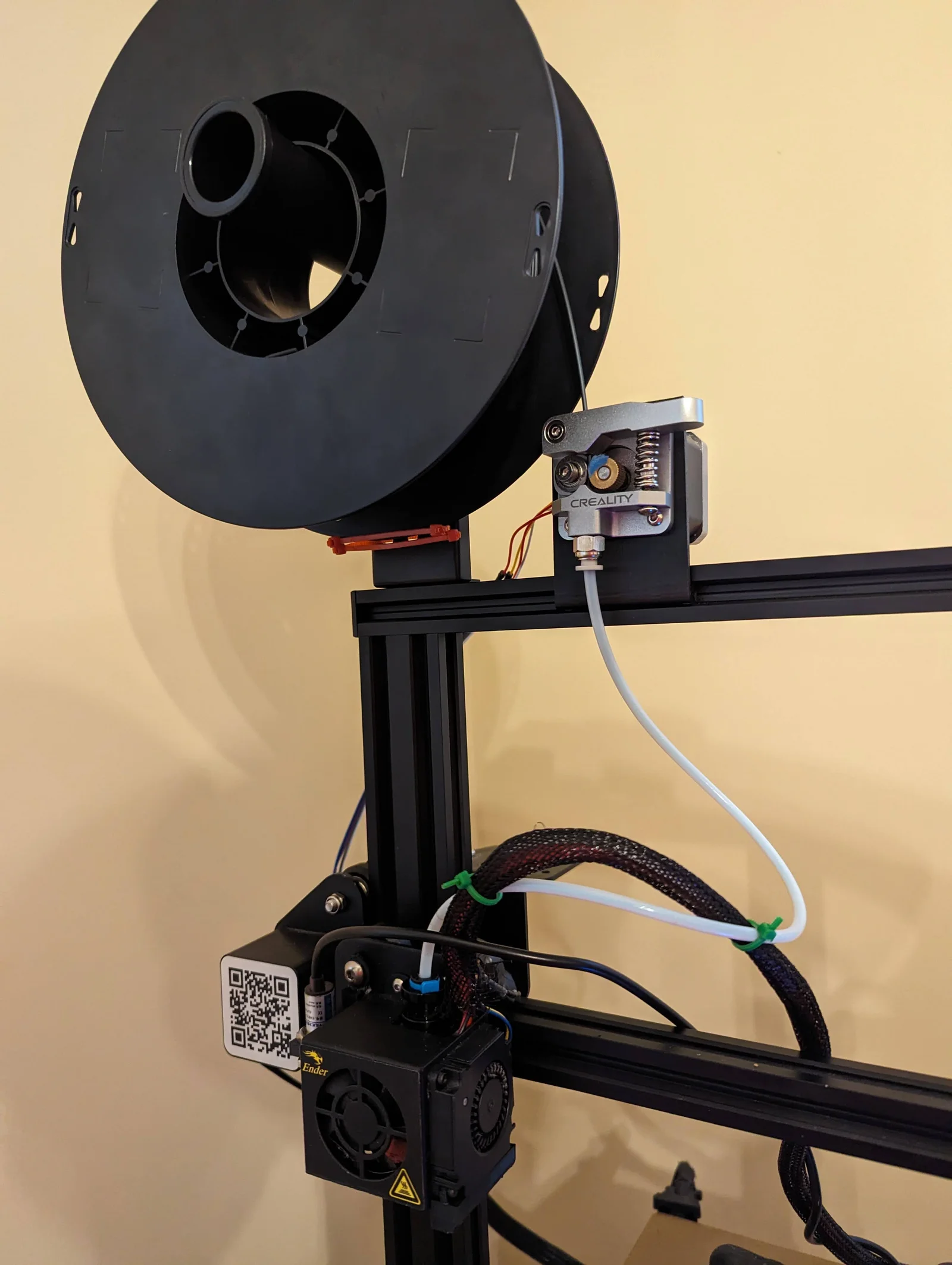

Cái mount này được làm cho Ender 3 (hoặc bất kỳ máy in nào khác sử dụng giá đỡ cuộn dây phía trên và thanh nhôm 2020) giúp giảm ma sát từ dây tóc đi vào. Đây là một dự án cá nhân nhỏ, bắt đầu do nhiều bản in thất bại vì dây tóc bị dừng hoặc bỏ qua giữa chừng. Cái mount này (theo kinh nghiệm của tôi) cũng đã giúp giảm khoảng cách rút dây xuống còn 1.5 mm và tạo khả năng cho tốc độ dòng chảy cao hơn (in nhanh hơn!).

Lưu ý: cái mount dây tóc này được thiết kế để hơi lỏng lẻo và dựa vào việc gắn bằng ma sát, cái extruder sẽ di chuyển một chút nhưng không có sự thay đổi đáng chú ý nào về chất lượng in.

Cài Đặt In :

5 lớp tường (về cơ bản là không có infill)

Không cần supports

Có thể tùy chọn raft/brim

Cài Đặt In Cá Nhân (thử trên máy in đã được tinh chỉnh với input shaping) :

5 lớp tường

Không Supports

1 Skirt

Tốc độ tối đa 600 mm/s (X & Y)

8,000 mm/s^2 gia tốc (X) 3,000 mm/s^2 gia tốc (Y)

Vận tốc tối thiểu 100 mm/s

Vận tốc di chuyển tối thiểu 150 mm/s

Lắp Ráp :

Vật dụng cần thiết :

• Bộ nối dài cáp động cơ bước (6 chân cho Creality)

HOẶC

• 8 dây DuPont đực sang cái với (cấu hình 4x2) với:
  • Đầu nối JST lộ ra (tốt nhất),
  • hoặc đầu nối DuPont lộ ra (tức là cả hai đều không có vỏ bọc)
• Keo nến (hoặc bất kỳ chất kết dính bán vĩnh cửu nào)

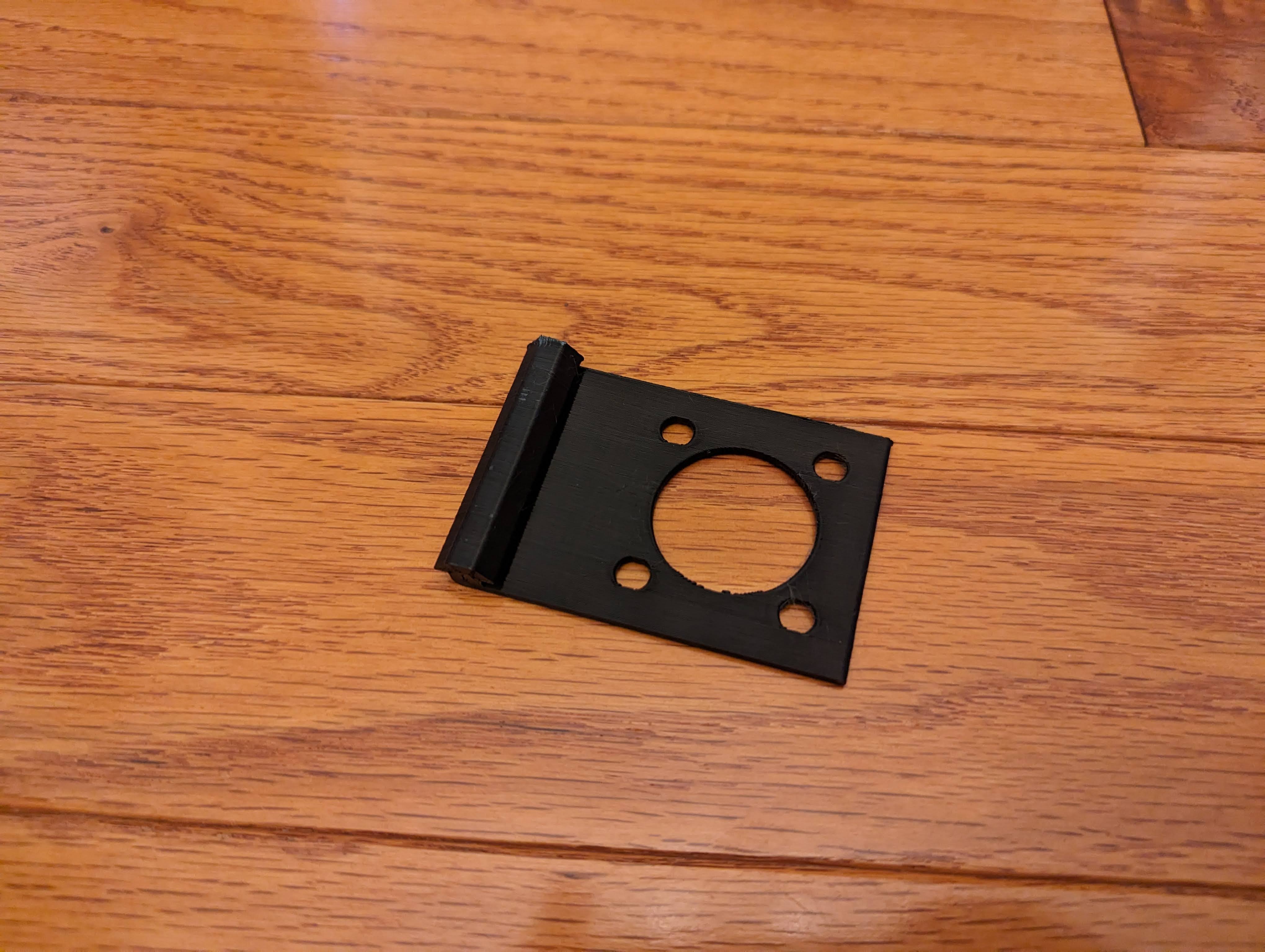

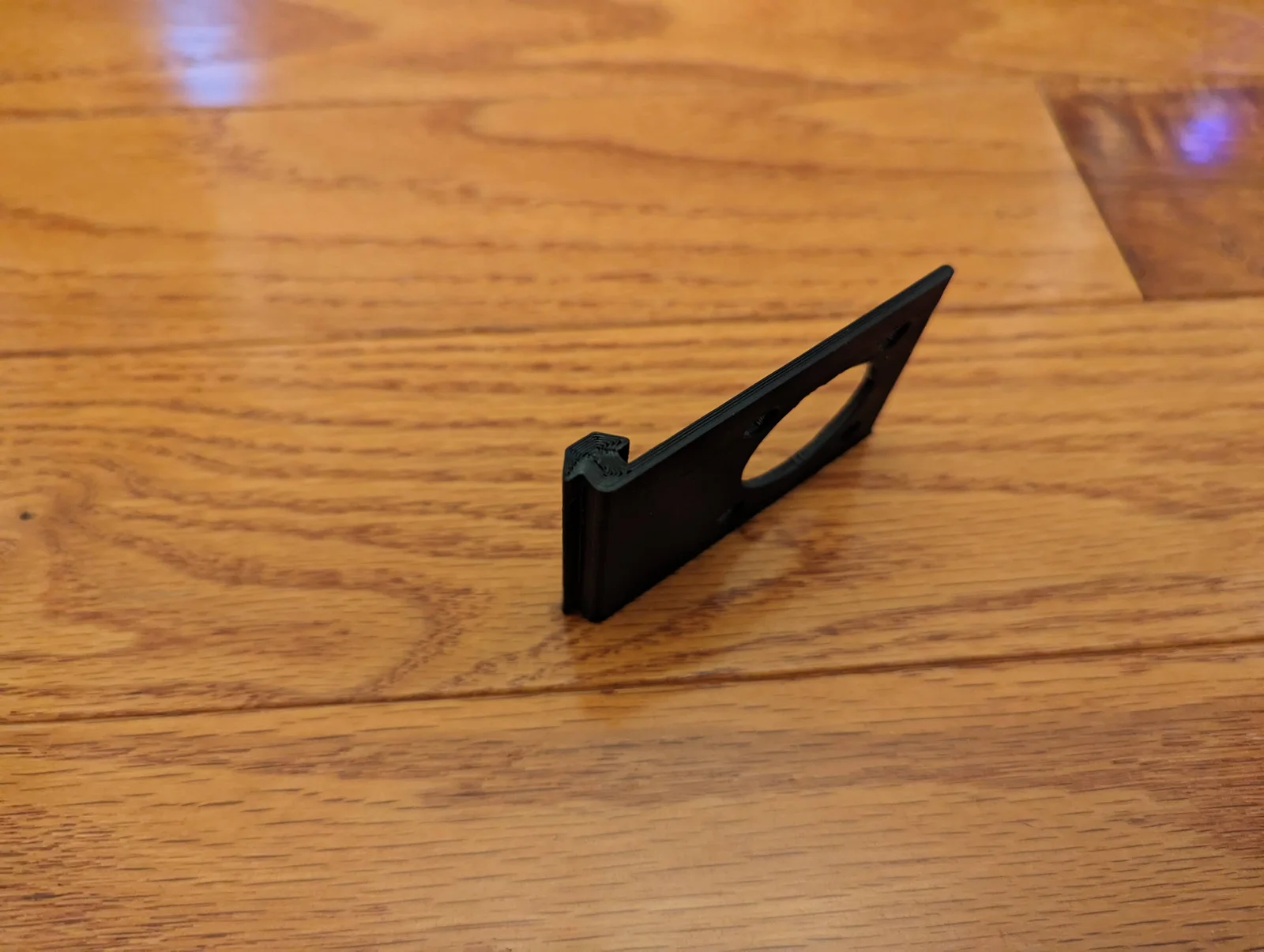

• Bộ phận in
• một chút lòng tự trọng còn sót lại (tùy chọn)

Hướng dẫn :

1. Tắt nguồn máy in của bạn (quan trọng - trừ khi bạn thích sống mạo hiểm) hoặc ÍT NHẤT là vô hiệu hóa các động cơ bước

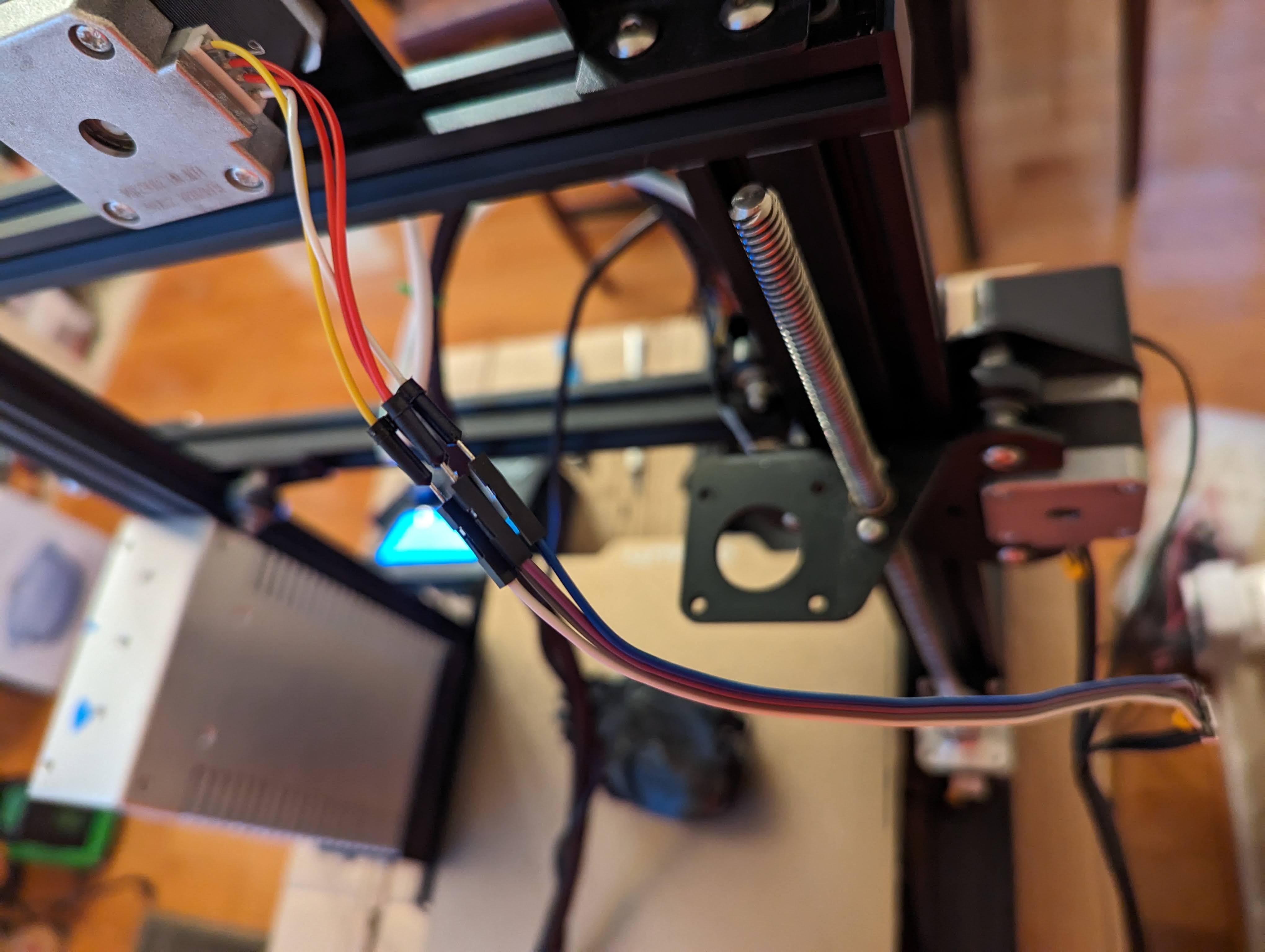

2. Cắm 4 đầu nối DuPont đực vào đầu nối JST cho động cơ bước đang đi ra khỏi bo mạch (cắm hai bên trái, phải và hai cái giữa - X - X X - X; X = nơi có dây được cắm, - là nơi không có dây).
   1. Lưu ý rằng động cơ bước Creality chỉ sử dụng 4/6 chân (tức là bạn chưa làm hỏng bất cứ thứ gì)
3. Cắm 4 đầu nối DuPont sang DuPont/JST còn lại của bạn vào các dây bạn vừa kết nối.

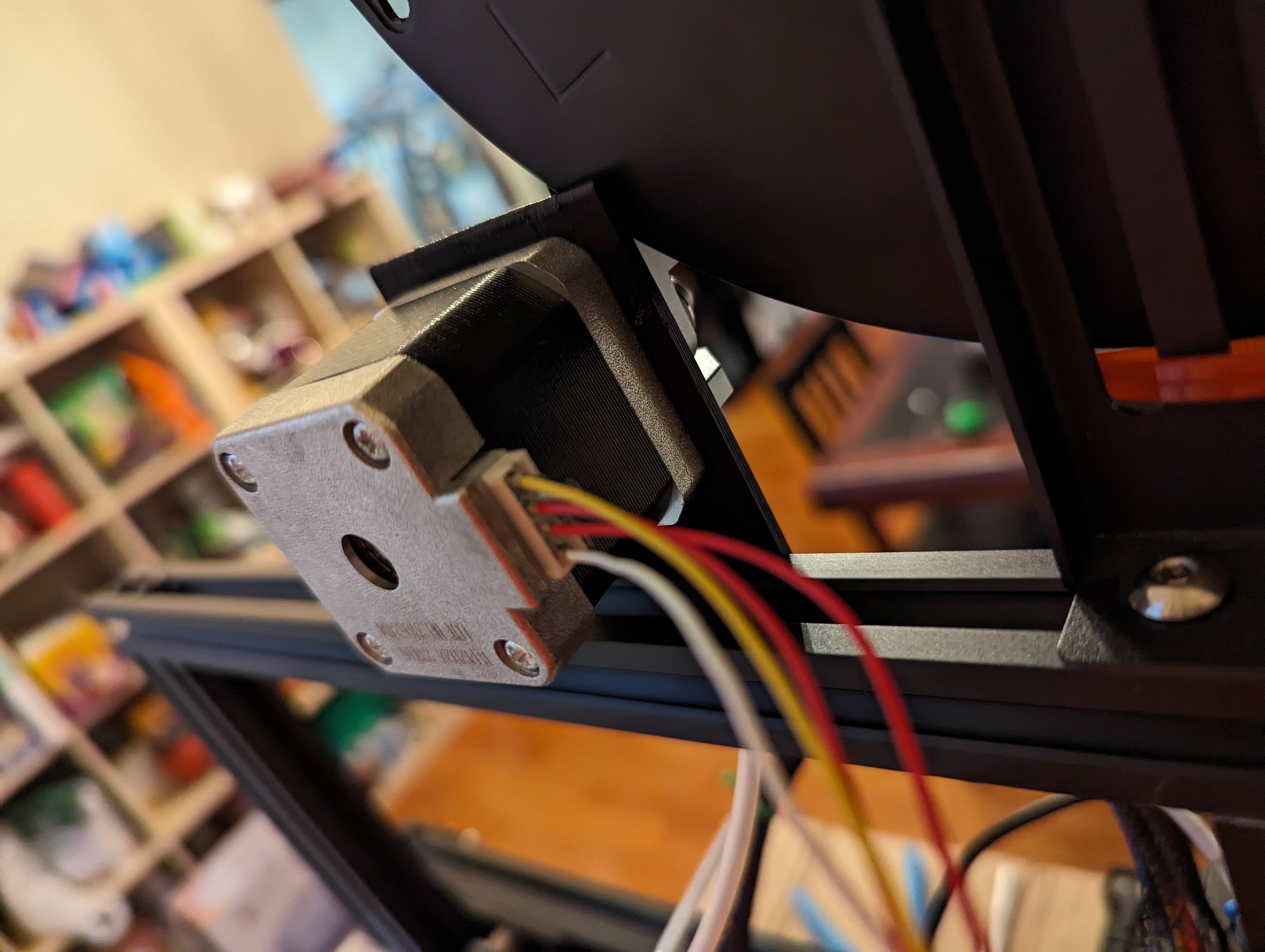

4. Cắm bộ đầu nối 4x2 DuPont vào động cơ bước, đảm bảo bạn làm theo cấu hình tương tự như bước 2.
   1. vui lòng kiểm tra để đảm bảo bạn đã không lật ngược dây (nếu không bộ phận đùn của bạn sẽ chạy ngược, không giúp ích gì cho bạn)

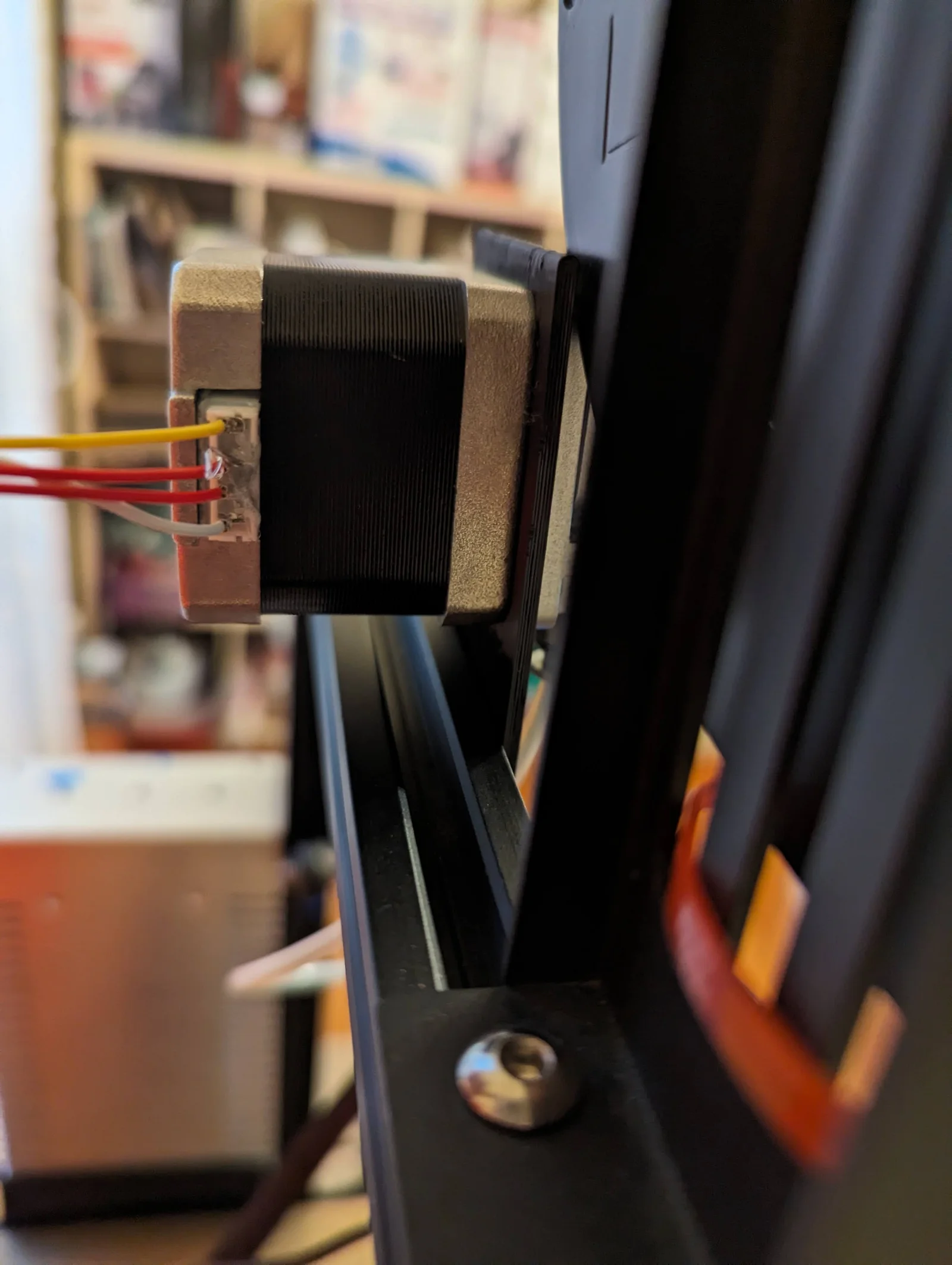

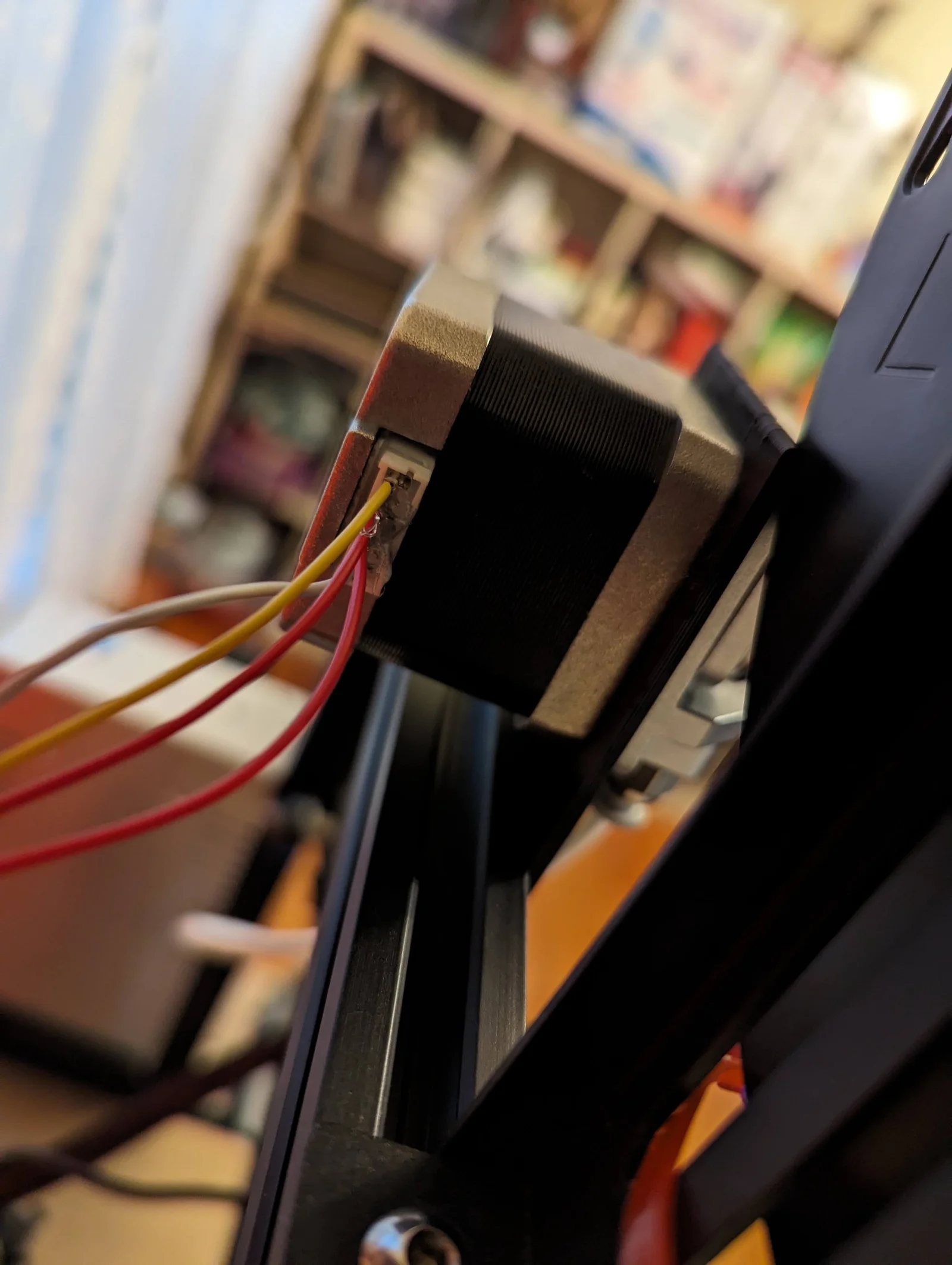

5. Vì bạn đang sử dụng các đầu nối lộ ra mà không có vỏ nhựa, bạn có khả năng cao làm chập chờn các dây, hãy đảm bảo (100% chắc chắn) rằng hai đầu nối ở giữa KHÔNG CHẠM VÀO NHAU.
6. Sử dụng keo nến để cố định các đầu nối!
7. Hiệu chỉnh lại các cài đặt rút dây và các thứ khác.

Ghi chú : Nếu bạn sử dụng cái này để cố gắng in nhanh hơn, hãy đảm bảo bạn đã hiệu chỉnh gia tốc, input shaping, lưu lượng của hotend và cập nhật firmware.

Thông số máy in (cho bạn biết)

ender 3 từ năm 2021 btt skr mini e3v3, marlin 2.1.2.1 với firmware tùy chỉnh creality spider high temp & high flow hotend (đã ngừng sản xuất) Bộ nâng cấp extruder kim loại creality
