Nắp che QIDI X-Max 3 - Lỗ trục Z (nam châm)
Chế tạo nắp che cho các lỗ trục Z trên máy in QIDI X-Max 3. Nắp này tích hợp nam châm giúp cố định, đồng thời vẫn cho phép tận dụng tối đa chiều cao in. Thiết kế gồm 4 nam châm 3x2mm.
Mô tả

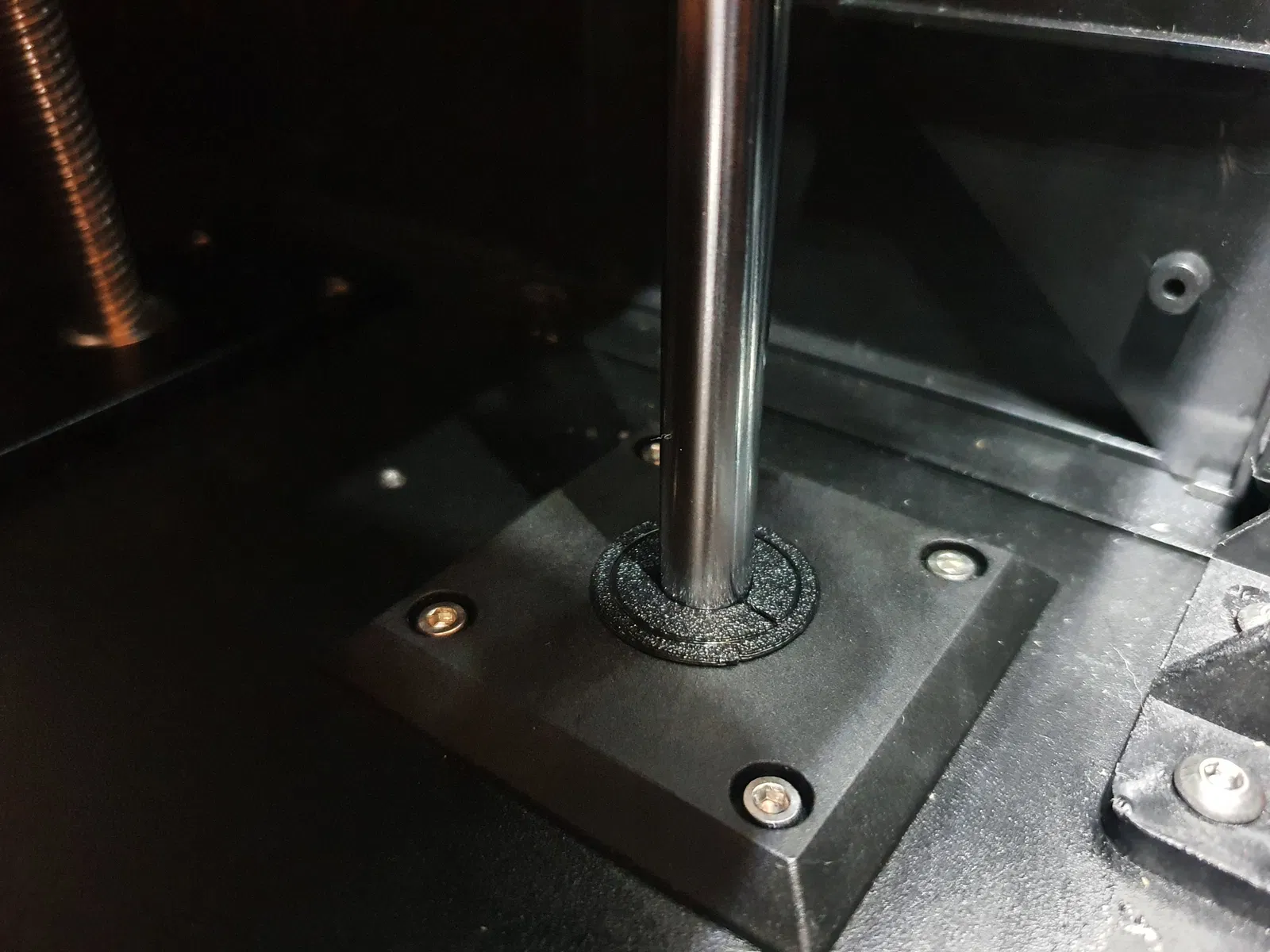

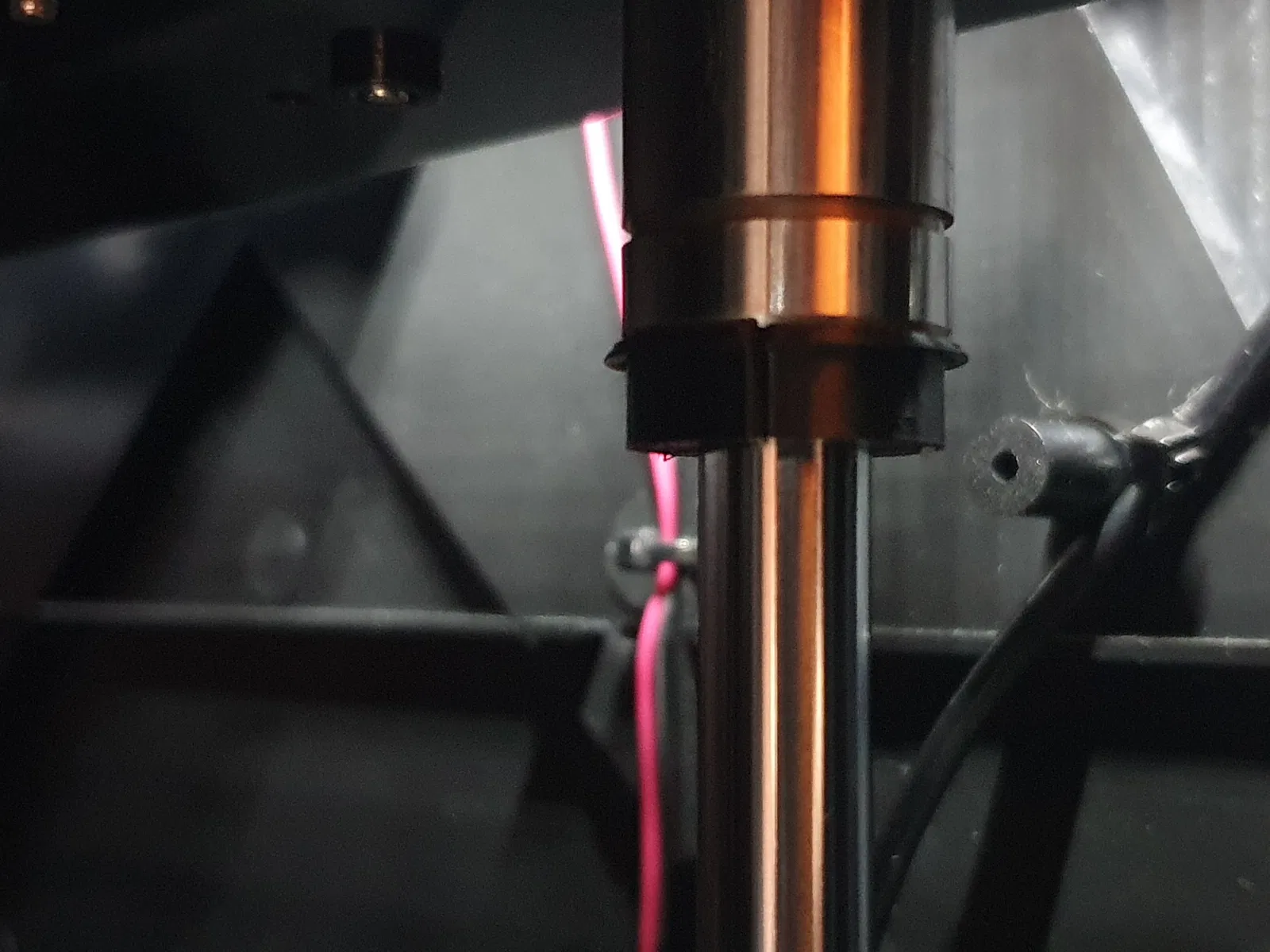

Thiết kế một cái nắp để bịt các lỗ cho trục z bên trong máy in. Và vẫn có thể sử dụng hết chiều cao in. Nắp có nam châm để gắn vào bạc đạn của bàn in và vào thanh trục z. Nắp sẽ dừng lại sau các lỗ, để nắp không di chuyển lên cùng với bạc đạn và được giữ cố định bằng nam châm.
Thiết kế sử dụng bốn nam châm có kích thước đường kính 3mm, chiều cao 2mm.
Cài đặt Arachne cho chu vi phải được bật.
Hướng dẫn lắp ráp:

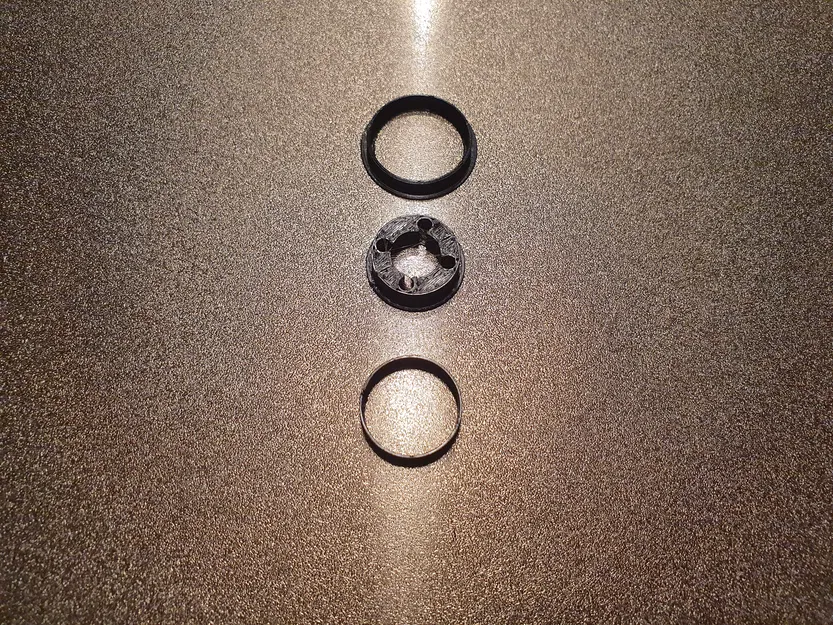

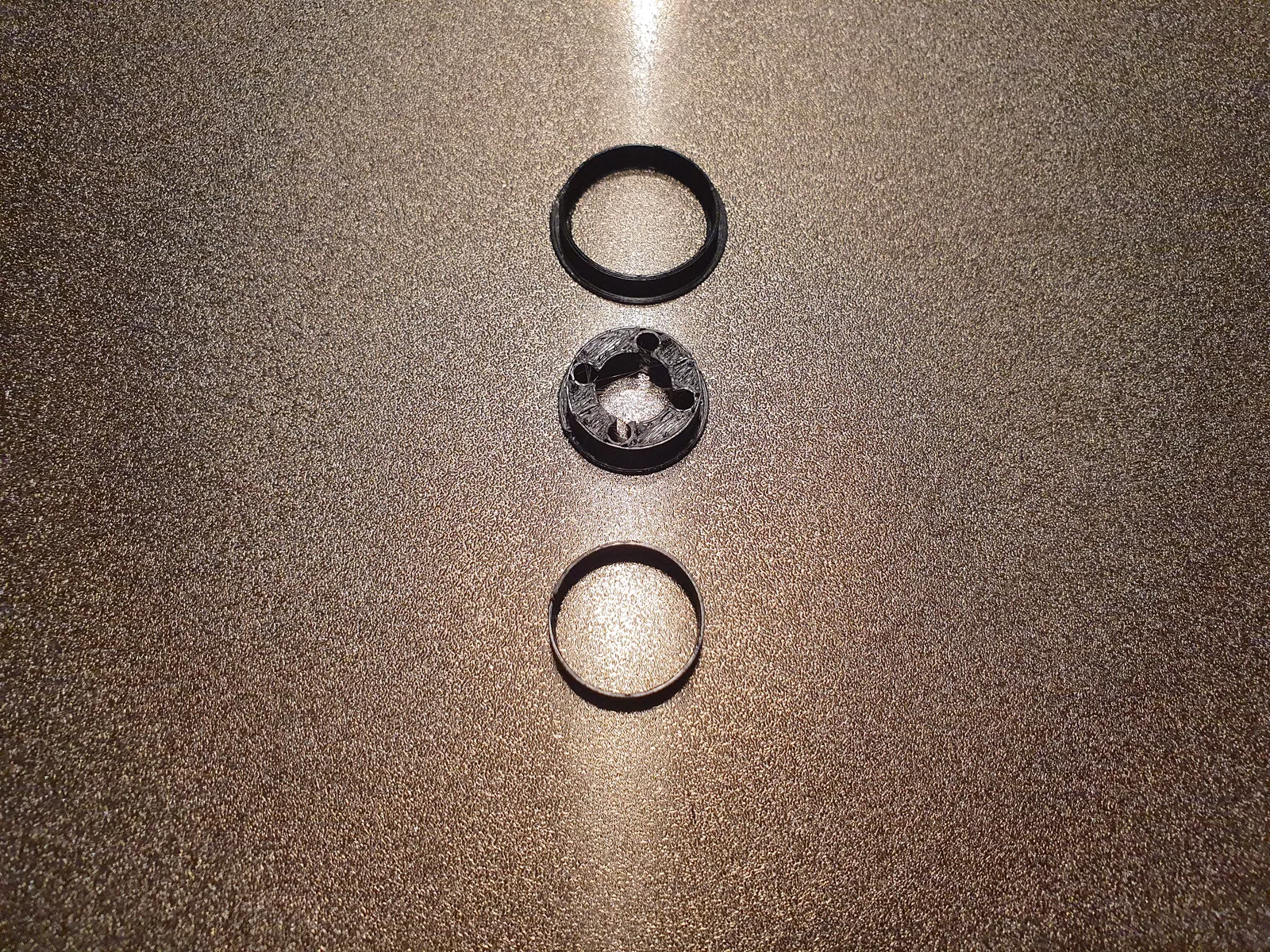

Đầu tiên dán nam châm vào lỗ nắp (ấn chúng vào), đặt hai nửa nắp lên thanh trục và di chuyển nắp lên cho đến khi chúng gắn vào bạc đạn của bàn in. Sau đó dán vòng chia thành hai nửa nắp. Cuối cùng ấn nắp xuống bằng vòng ngoài và ấn nó vào các lỗ trục z.
