MP-1 Rack: Đế gắn Raspberry Pi 2 & 3 cho khung rack 2U

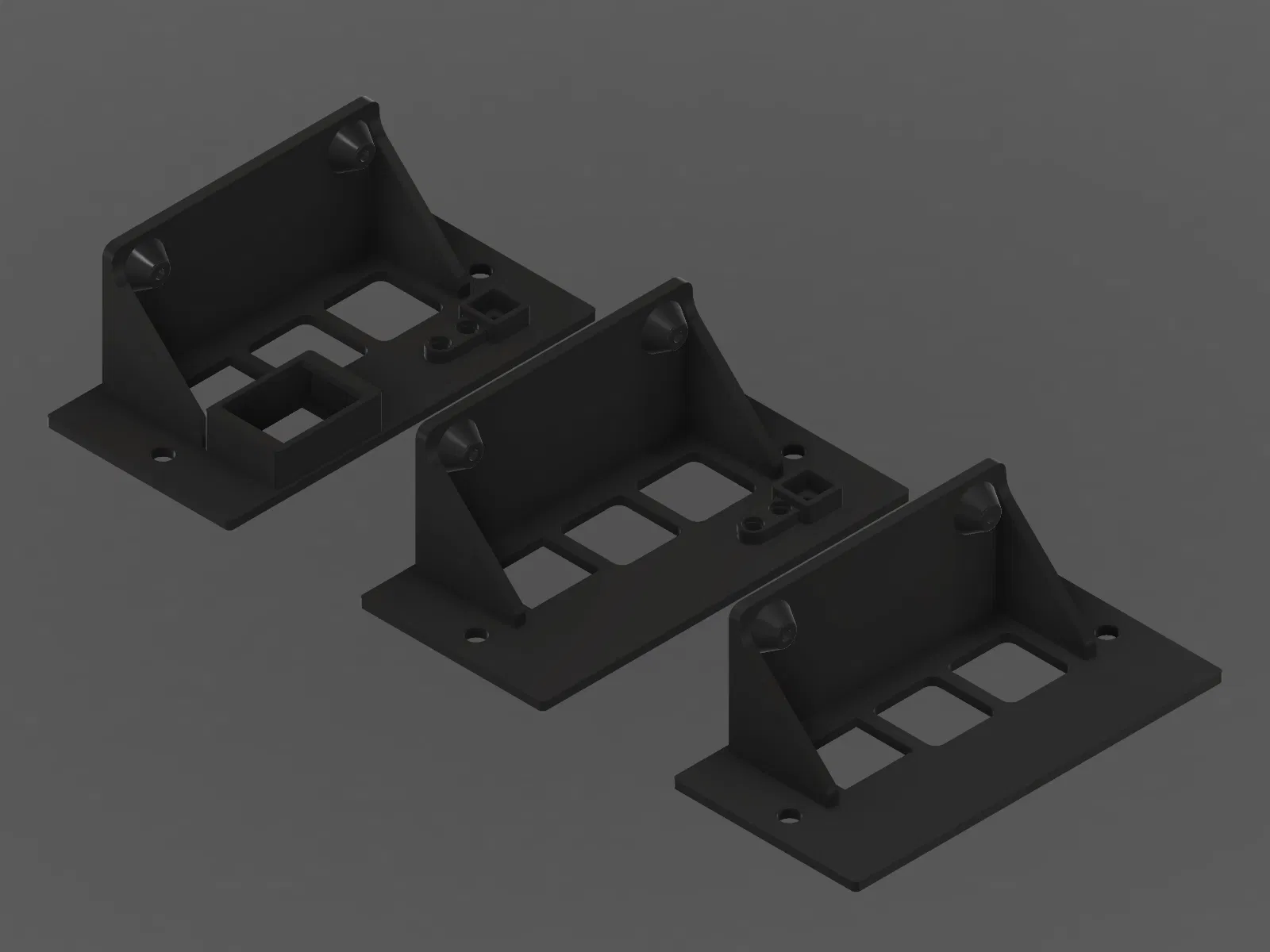

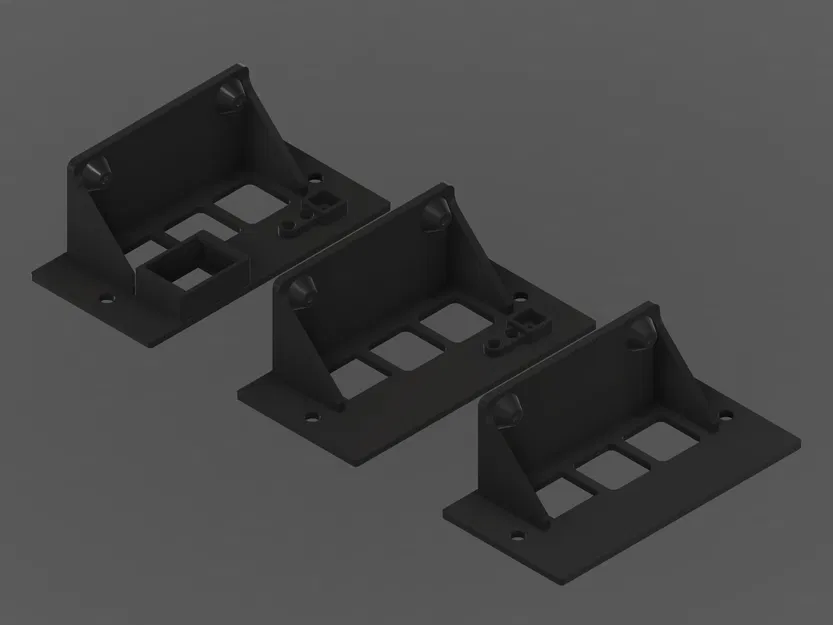

Module ghép nối cho khung rack 2U MP-1 của DAP Audio, dùng để gắn Raspberry Pi 2 / 3. Có 3 phiên bản với 2 tùy chọn gắn mỗi phiên bản: vặn ốc (dùng ốc M2.5 vặn trực tiếp vào nhựa) và chêm ốc (dùng ốc chêm nhiệt M2.5 dài 4mm). Ba phiên bản có sẵn là: * Đơn giản: chỉ có đế gắn Raspberry Pi

• Nguồn: thêm chỗ gắn 2 đèn LED 3mm và nút nhấn công tắc tạm thời 6x6mm
• Hoàn chỉnh: thêm chỗ gắn jack HDMI để truy cập cổng HDMI từ phía trước Hãy nhớ tải về phiên bản bạn cần từ thư mục phù hợp với phương pháp gắn ưu tiên của bạn. Module này là một phần của bộ sưu tập lớn hơn có tên MP-1 Rack: Bộ khung rack modular 19" 2U, sử dụng khung MP-1 của DAP Audio để cung cấp các tấm tùy chỉnh gắn nhiều thiết bị điện tử như ZimaBoard hoặc một số module keystone. Mỗi module trong bộ sưu tập nên tương thích với các module khác do cộng đồng xây dựng. Bạn có thể đọc thêm về lý do tôi xây dựng bộ sưu tập này trong bài viết này. #### Lắp ráp Để gắn Raspberry Pi vào module, bạn sẽ cần: * hai ốc M2.5x6mm
• hai ốc chêm nhiệt M2.5 dài 4mm nếu bạn sử dụng phiên bản chêm ốc, loại ốc này cần được chêm bằng mỏ hàn vào các lỗ gắn Sau đó, bạn chỉ cần vặn ốc Raspberry Pi vào các lỗ gắn bằng ốc M2.5 của bạn. Nếu bạn đang sử dụng phiên bản nguồn hoặc hoàn chỉnh, bạn cũng sẽ cần: hai đèn LED 3mm với điện trở tương ứng, trong trường hợp của tôi, tôi đang sử dụng: một đèn LED đỏ 2.2V 20mA với điện trở 3.3kΩ (để giảm độ sáng) * một đèn LED vàng 2.2V 20mA với điện trở 4.7kΩ (để giảm độ sáng)
• một nút nhấn công tắc tạm thời 6x6mm với thân dài ít nhất 3mm Những thứ này nên được đặt vào vị trí tương ứng ở mặt sau của tấm mặt trước và được cố định bằng keo nóng nếu có thể (đặc biệt quan trọng đối với nút nhấn công tắc tạm thời). Sau đó, chúng có thể được kết nối với Raspberry Pi của bạn và cấu hình theo ý muốn (một ví dụ được cung cấp trong phần Cấu hình bên dưới). Cuối cùng, đối với phiên bản hoàn chỉnh, bạn sẽ muốn thêm: * một jack HDMI keystone (amazon.com, amazon.co.uk, aliexpress.com)
• một cáp HDMI ngắn và mỏng như loại dùng với drone FPV (amazon.com, amazon.co.uk, aliexpress.com) Jack keystone chỉ cần được lắp vào phần dành riêng của nó, sau đó kết nối với Raspberry Pi của bạn bằng cáp HDMI ngắn. #### Cấu hình Tôi đã thiết lập các module của riêng mình như sau: * Nút nguồn: kết nối giữa GPIO3 và GND
• Đèn LED nguồn: đèn LED đỏ kết nối giữa GPIO17 và GND
• Đèn LED hoạt động: đèn LED vàng kết nối giữa GPIO27 và GND Điều này được kết hợp với đoạn mã /boot/config.txt sau: # GPIO3: Nút bật/tắt nguồn # GPIO17: Đèn LED trạng thái nguồn (kéo xuống khi tắt nguồn) # GPIO27: Đèn LED hoạt động (kéo xuống khi tắt nguồn) dtoverlay=gpio-shutdown,gpio_pin=3,debounce=1000 gpio=17=op,dh dtparam=act_led_trigger=mmc0 dtoverlay=act-led,activelow=off,gpio=27 Đoạn mã này cấu hình gpio-shutdown overlay để sử dụng GPIO3 để kích hoạt tắt hệ thống một cách sạch sẽ. Ở đây chúng ta phải sử dụng chân GPIO3 vì nó là chân duy nhất có khả năng khởi động lại Raspberry Pi sau khi tắt (xem bài viết của stderr.nl về vấn đề này tại đây). Tôi đã cấu hình chân GPIO17 để được kéo lên khi khởi động bằng gpio parameter tạo ra đèn LED trạng thái nguồn đơn giản. Cuối cùng, chân GPIO27 được sử dụng cùng với act-led overlay để tạo ra đèn LED hoạt động có thể tùy chỉnh. Tôi đã thiết lập nó để phản ứng với việc sử dụng bộ nhớ flash bằng tham số act_led_trigger, nhưng nó có thể được cấu hình để sử dụng các trình kích hoạt khác bằng cách cập nhật tùy chọn này. Cấu hình này được chọn vì nó không yêu cầu bất kỳ phần mềm nào chạy trên Pi và chỉ dựa vào các khả năng hiện có từ tệp config.txt. Một bài viết chi tiết hơn về lý do tôi quyết định sử dụng các chân này và cách nối dây đúng cách có sẵn trên blog của tôi. #### In ấn Mô hình nên được in với phần mặt trước trên bàn in (xem tệp 3mf) và có thể in tương đối nhanh chóng và sạch sẽ bằng độ cao lớp 0.3mm bằng PETG hoặc PLA (PLA có thể không tốt nhất trong môi trường ấm hơn). * Raft: không
• Hỗ trợ: không
• Độ cao lớp: 0.3mm
• Infill: 20% #### Nhật ký thay đổi * V1.0 (2022-06-20): Phát hành ban đầu
• V1.0 (2023-04-16): Cập nhật ảnh bìa
• V1.0 (2024-01-10): Loại bỏ đề cập đến khả năng tương thích với Raspberry Pi 4
