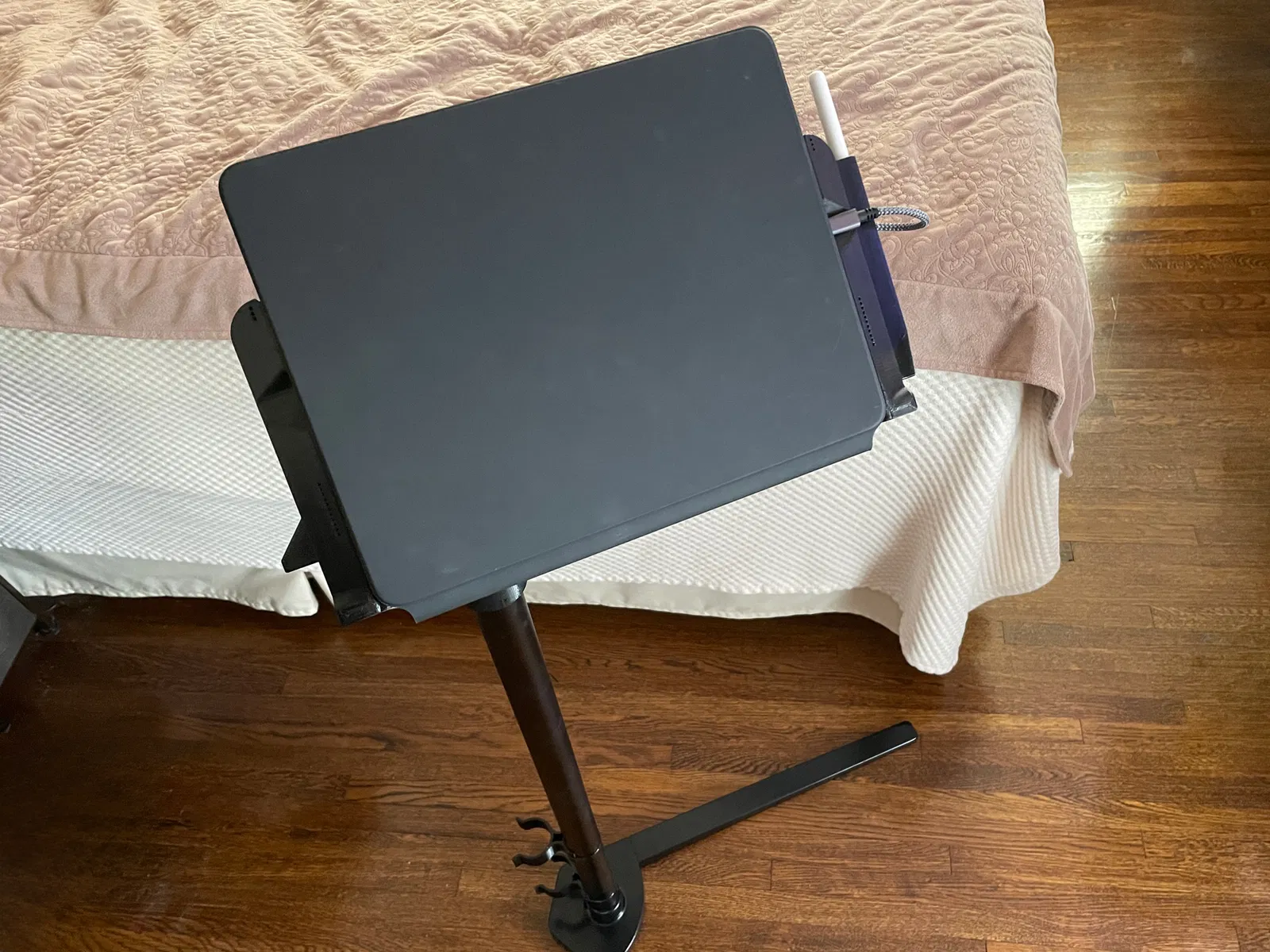

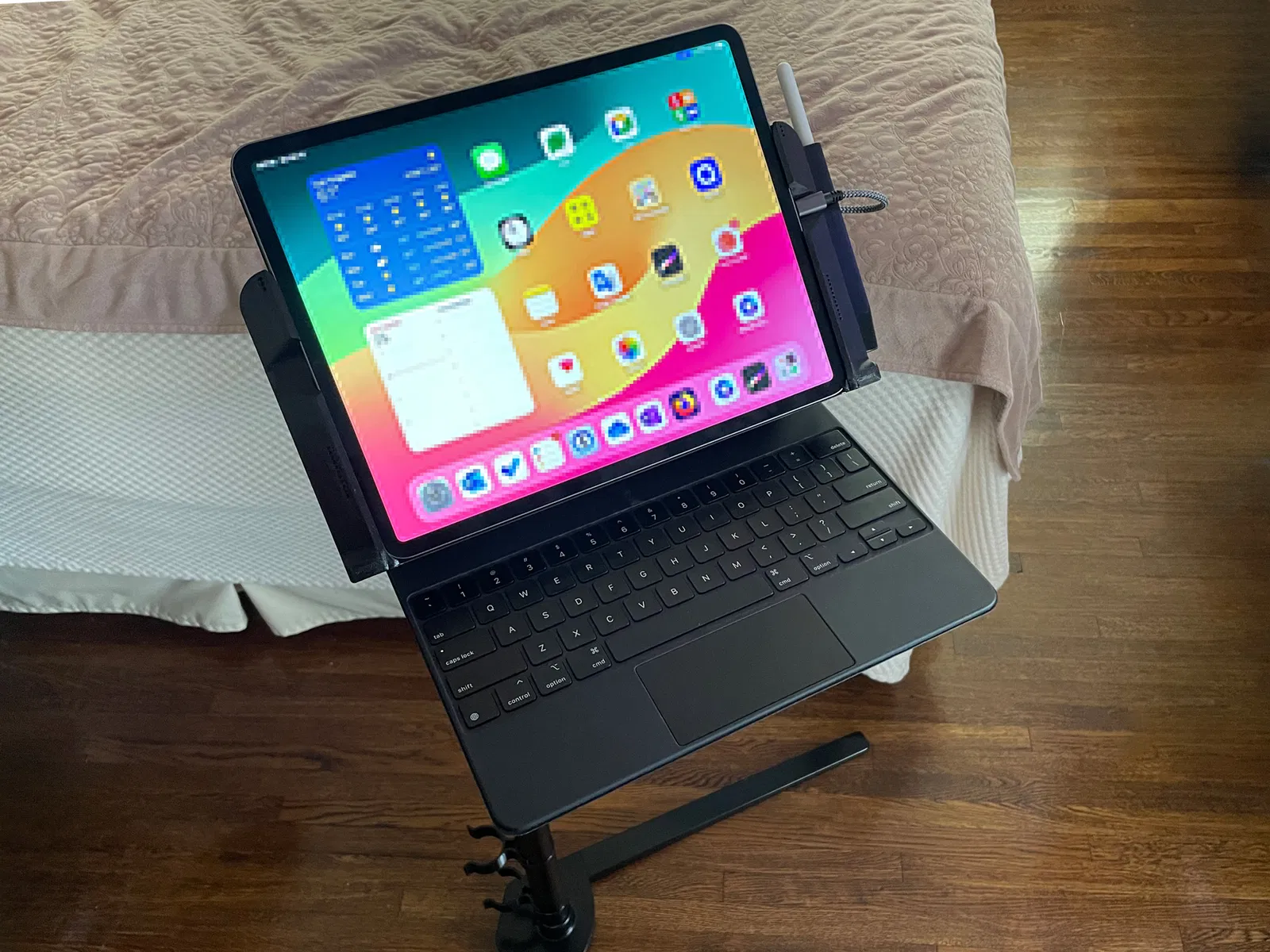

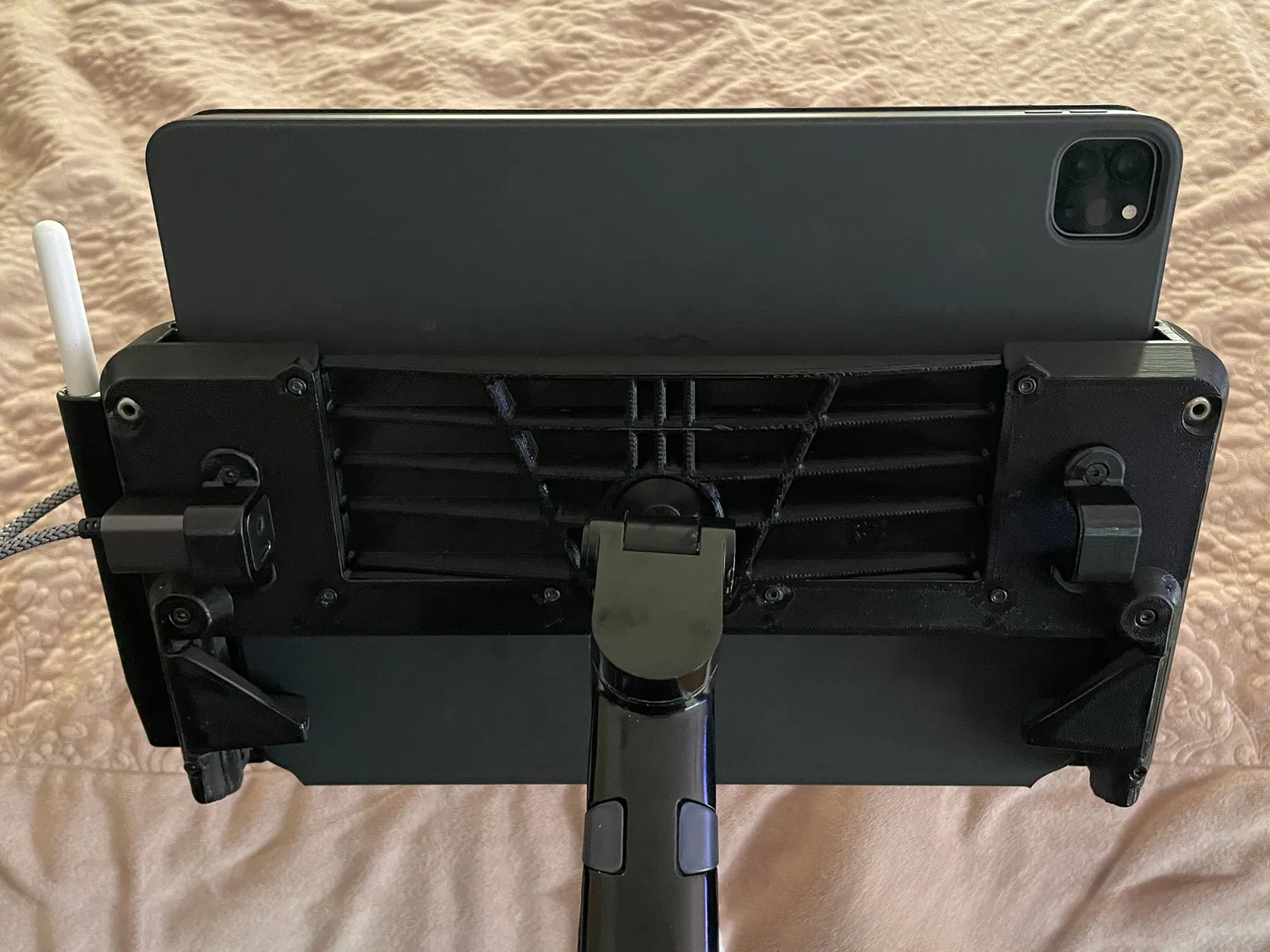

Đế Giữ iPad và Magic Keyboard Cho Chân Đế Sàn

Tôi đã thiết kế một cái đế giữ Magic Keyboard để sử dụng trong quá trình hồi phục sức khỏe trong tương lai sau khi bị Covid, nhằm cố gắng duy trì năng suất trên ghế sofa hoặc trên giường khi việc ngồi ở bàn làm việc trở nên quá khó khăn. Tôi đã thiết kế nó cho chiếc iPad Pro 12.9" thế hệ 5 cũ của mình theo Hướng dẫn Thiết kế Phụ kiện của Apple. Tôi khuyên bạn cũng nên làm như vậy cho thiết bị của mình nếu bạn chỉnh sửa lại thiết kế này.

Lưu ý về Apple Pencil: Khi Apple Pencil 2 nằm trong holster, nó luôn ở trạng thái hoạt động, không bao giờ chuyển sang chế độ chờ do ở gần iPad. Điều này làm cạn pin Pencil 2 chỉ trong vài ngày nếu để ở đó. Tôi đã phát hiện ra điều này sau vài tháng sử dụng và thắc mắc tại sao pin luôn yếu khi cần dùng.

Phần "Head Stay" gồm hai mảnh đi kèm là tùy chọn, sau khi lắp đặt, nó cho phép cánh tay giữ được vị trí của phần đầu cánh tay. Điều này hữu ích vì cánh tay có xu hướng tự động xoay ra ngoài khi bị rung lắc.

Ngoài ra, còn có các khe cắm ở mặt sau của đế giữ để gắn phụ kiện cho mỗi bên, tôi đã sử dụng bên trái để gắn cổng USB-C sang jack cắm tai nghe.

Các bộ phận của chân đế kickstand yêu cầu rất nhiều công đoạn xử lý sau in, hãy gửi câu hỏi cho tôi nếu bạn cần trợ giúp.

Phần cứng:

Chân đế sàn Viozon Tablet.

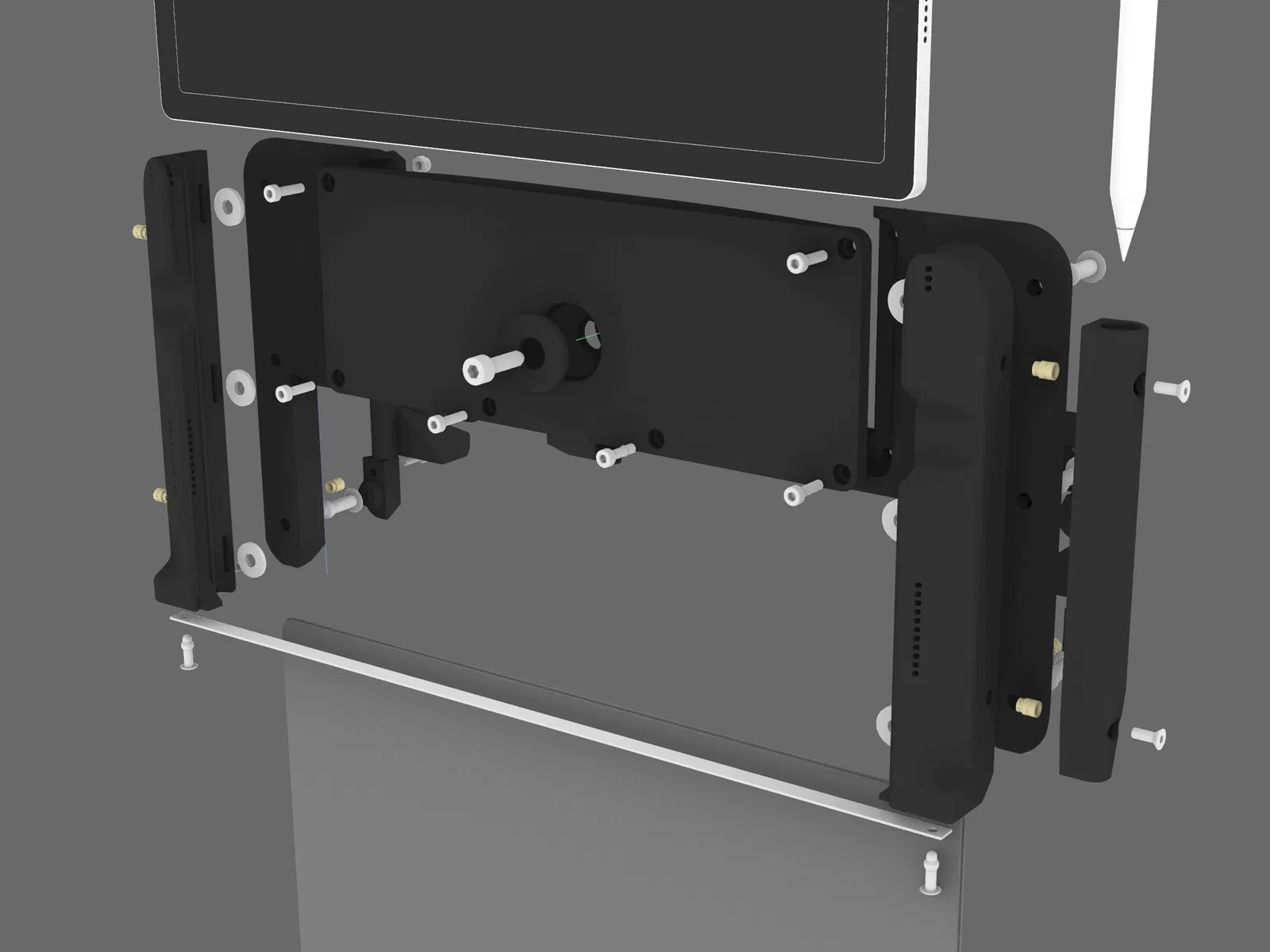

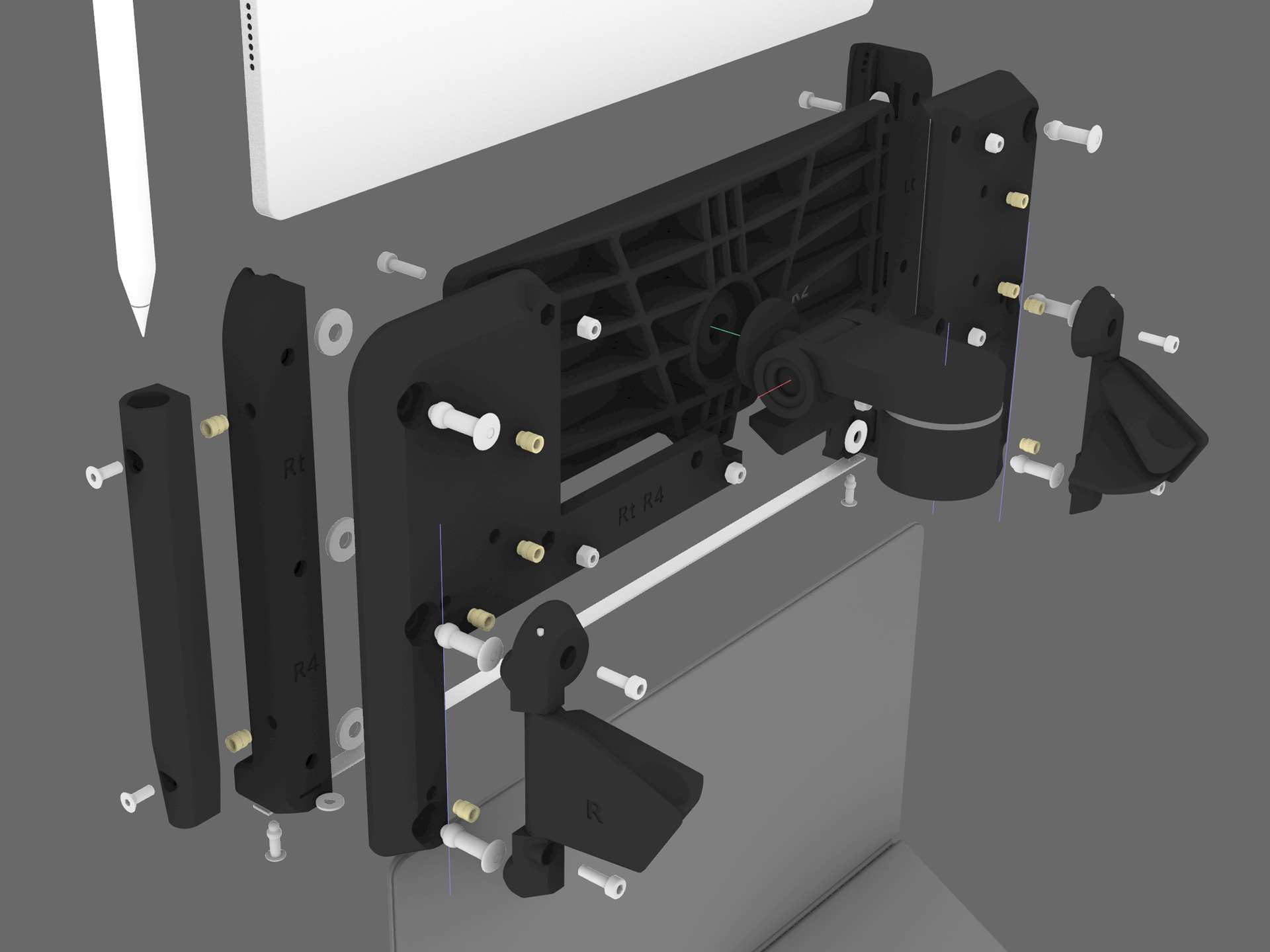

Lắp ráp đế giữ:

• 6 vít đầu socket M3 12mm.
• 6 đai ốc Nyloc M3.

Cố định thanh ray đế giữ:

• 6 đinh tán pop rivet Ø 3/16" 5/8".
• 6 vòng đệm 3/16".

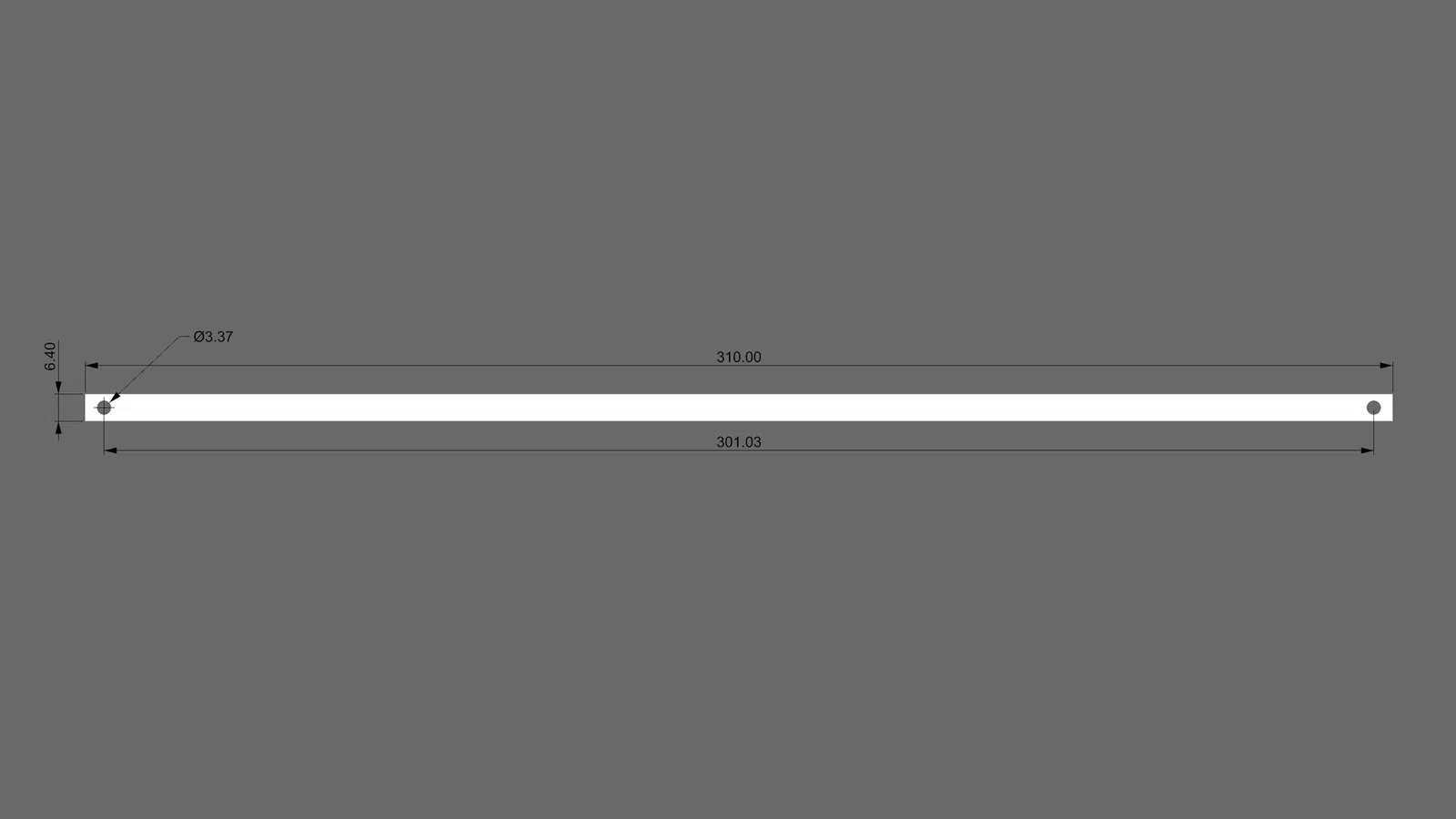

Dải băng căng thanh ray đế giữ:

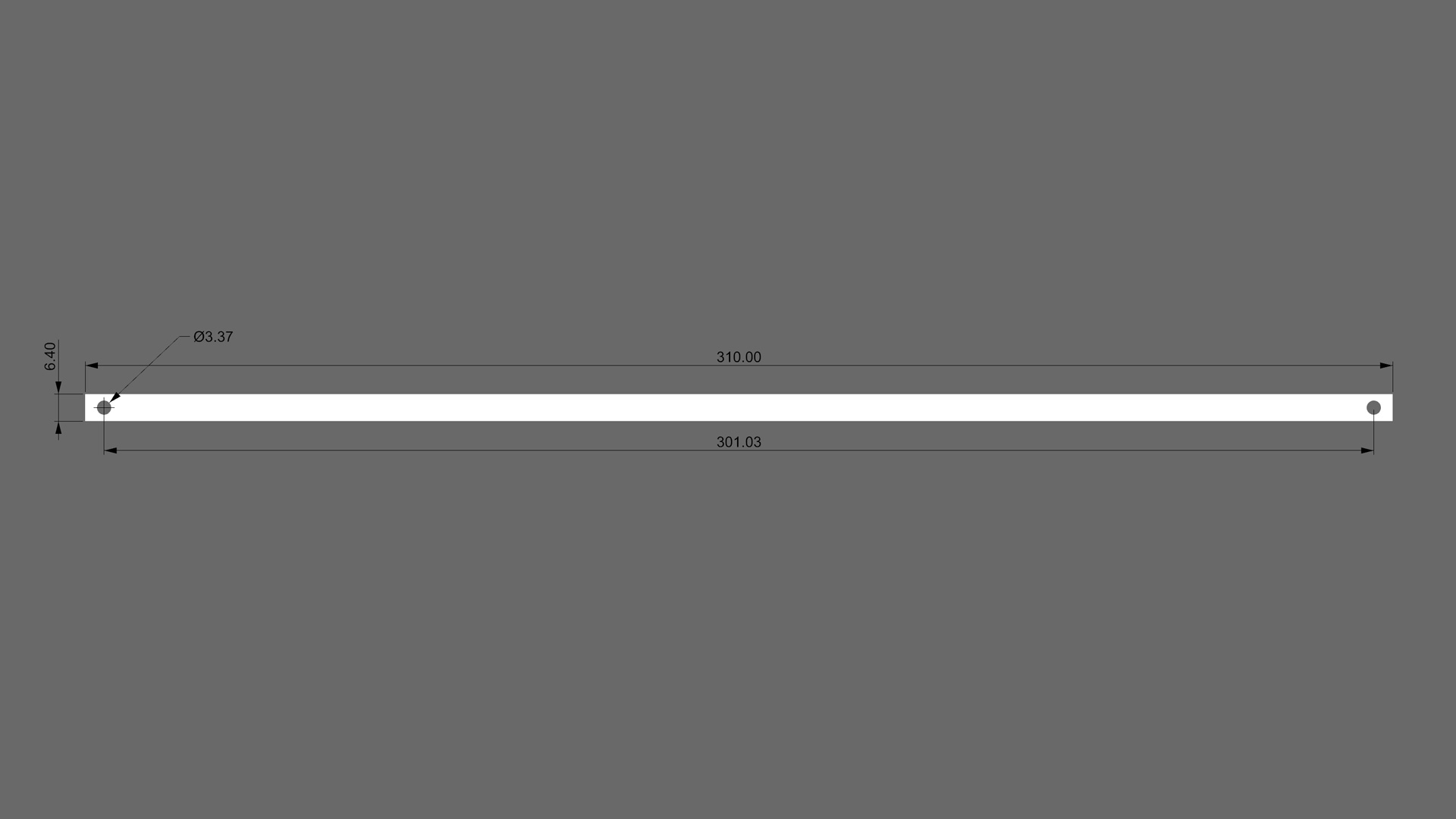

• Dải băng nhôm 32 gauge 6.4 x 310 mm.
• Ống co nhiệt cho dải băng.
• 2 đinh tán pop rivet Ø 1/8" 1/4".
• 2 vòng đệm #4.

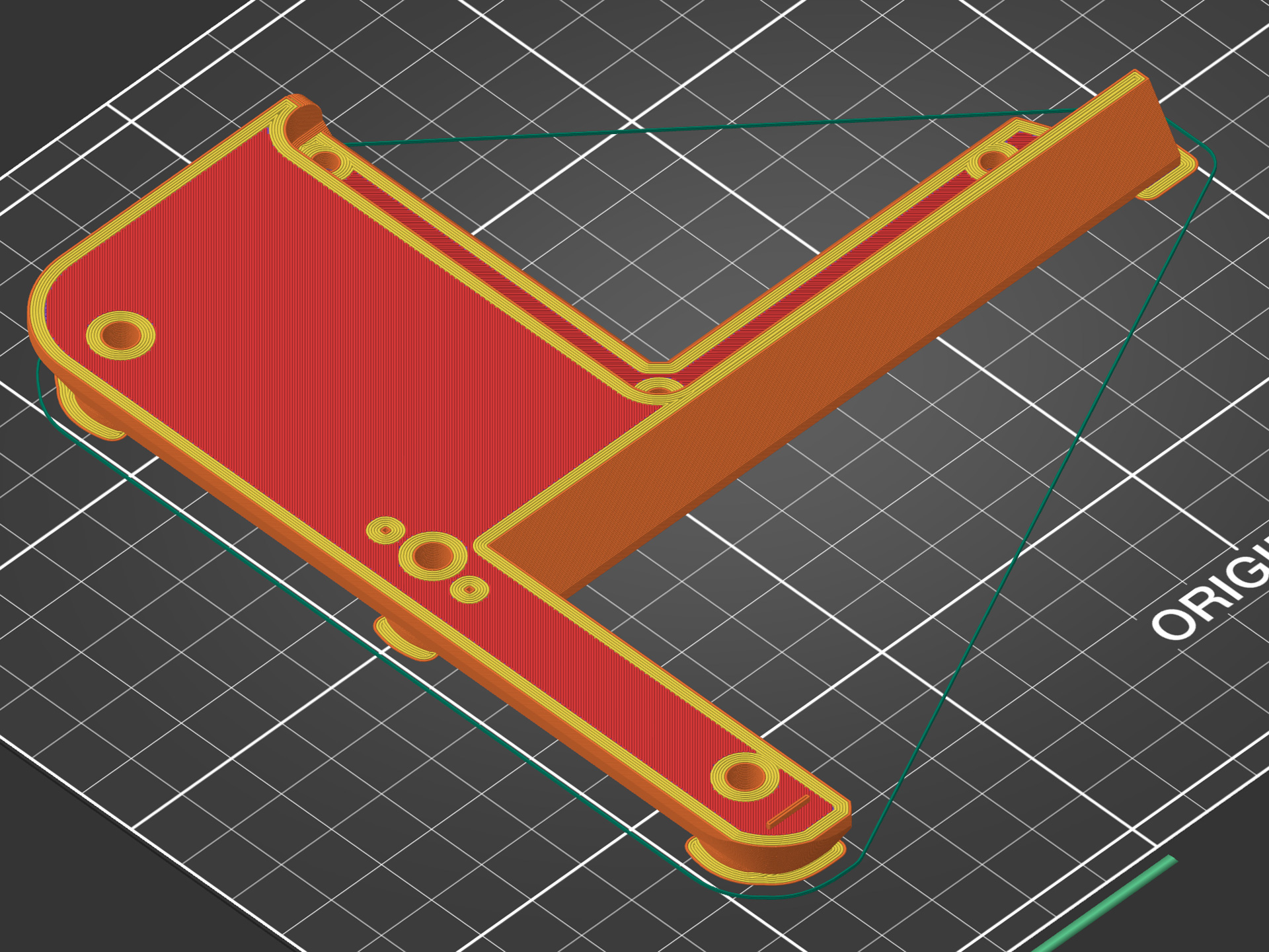

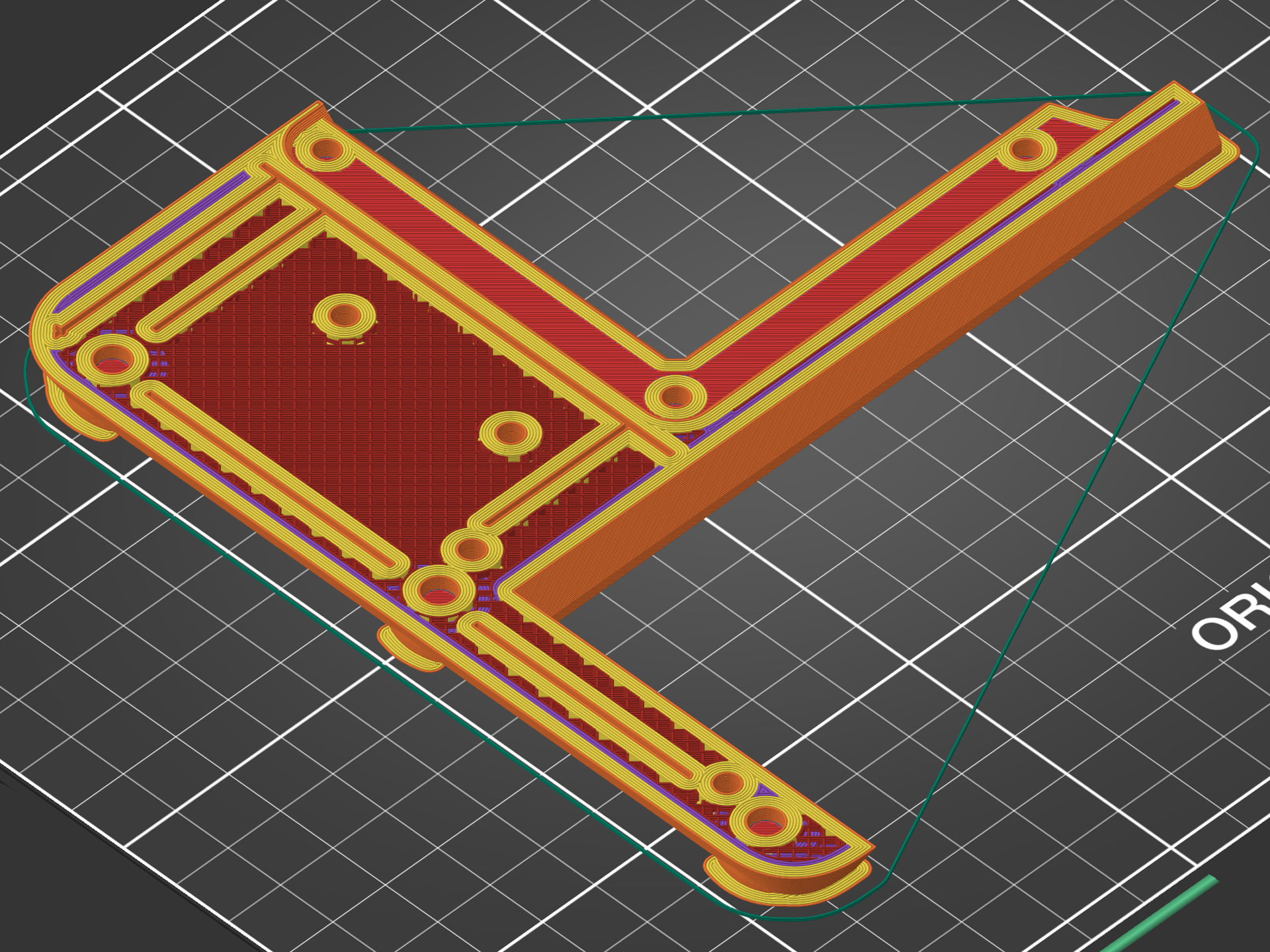

Lắp ráp chân đế kickstand của đế giữ:

• 4 insert M3.
• 4 vít đầu socket M3 10mm.
• 4 chốt pop rivet Ø 1.75" cắt thành 40mm. (chỉnh sửa với các bộ phận có sẵn)

Lắp ráp holster Apple Pencil 2 của đế giữ:

• 2 insert M3.
• 2 vít đầu socket M2 8mm.

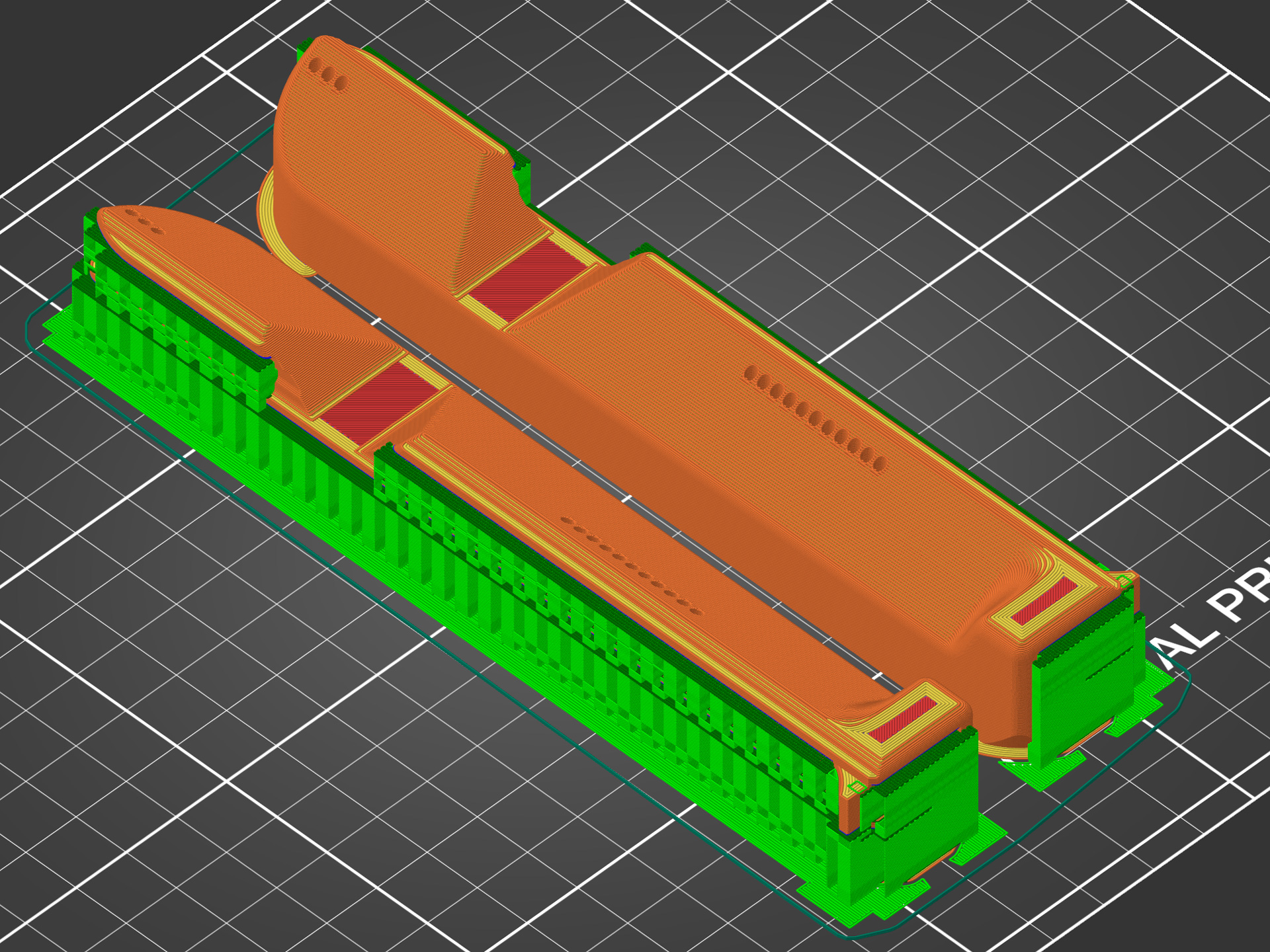

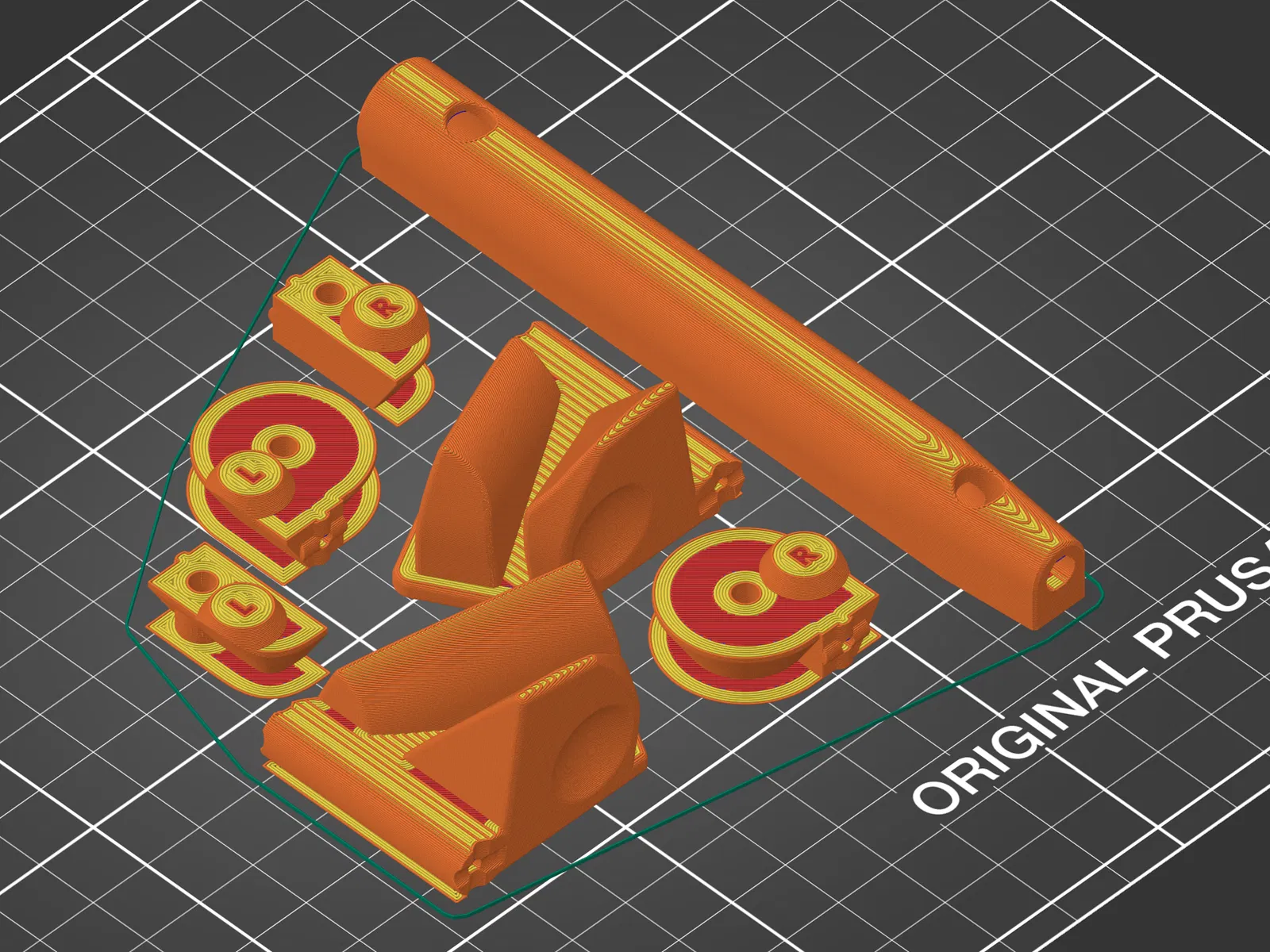

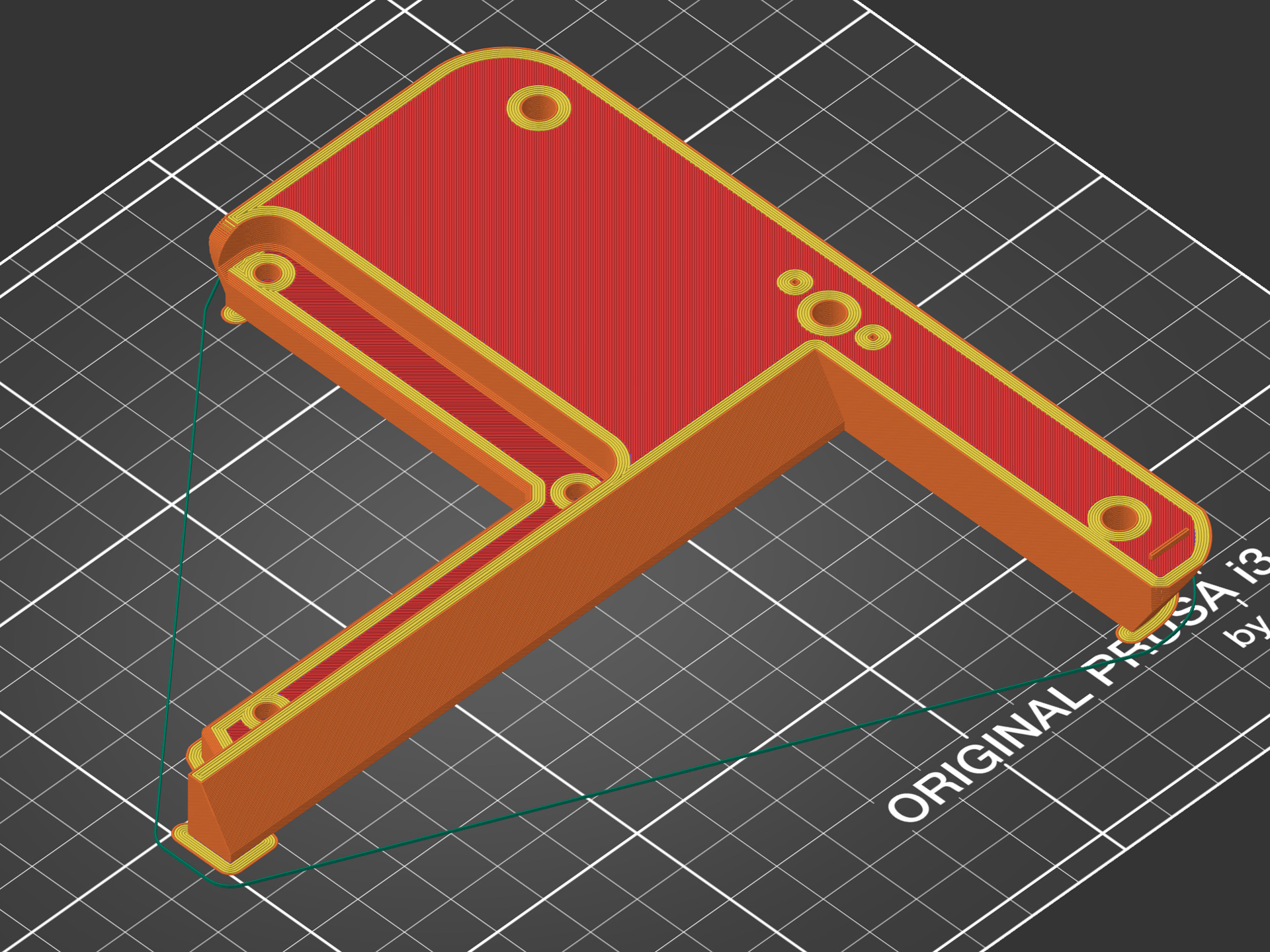

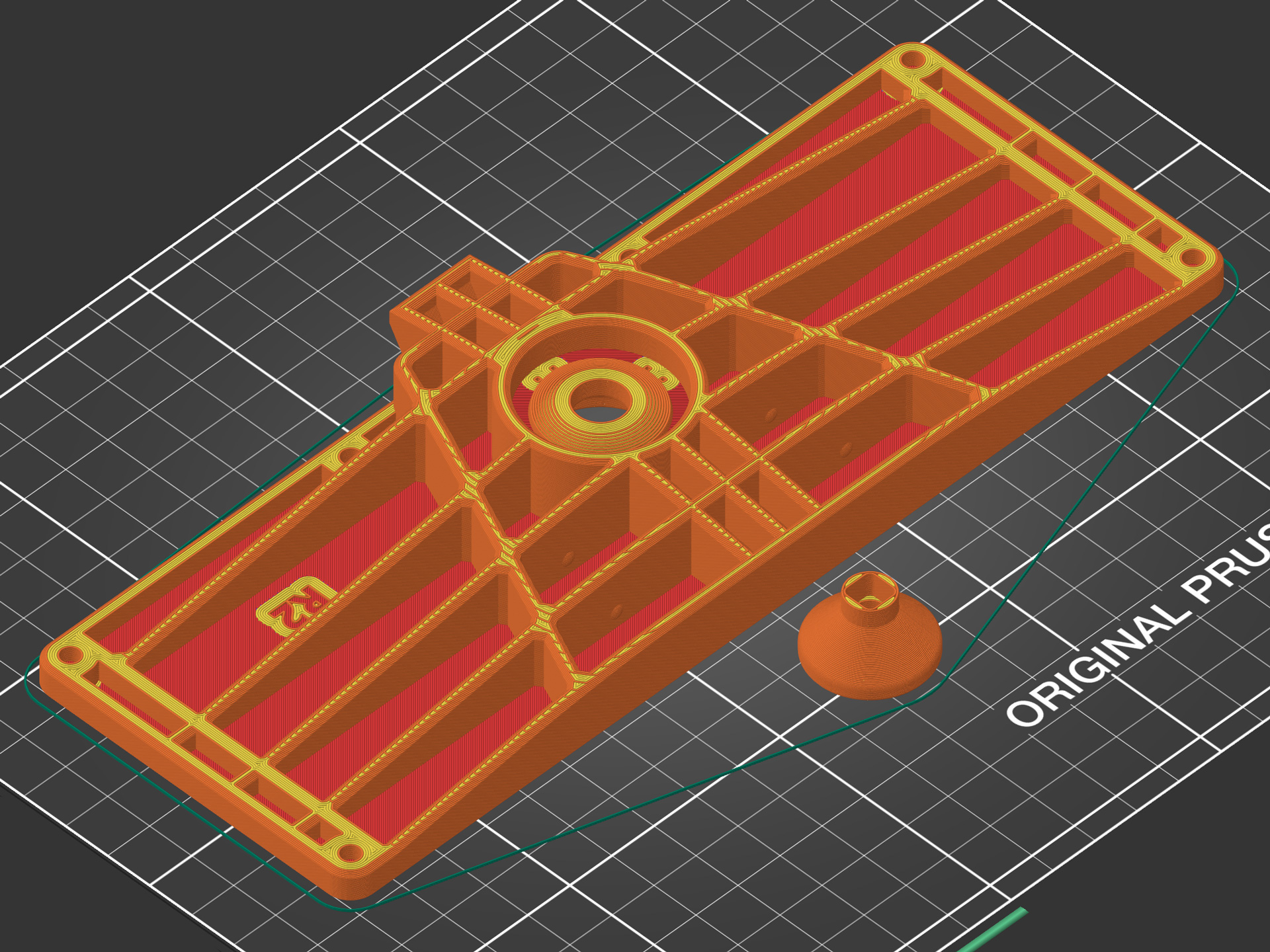

Thông tin Slicer thêm:

• Chu vi/Đầu cuối: 6/8
• Lòng trong: 20% Rectilinear

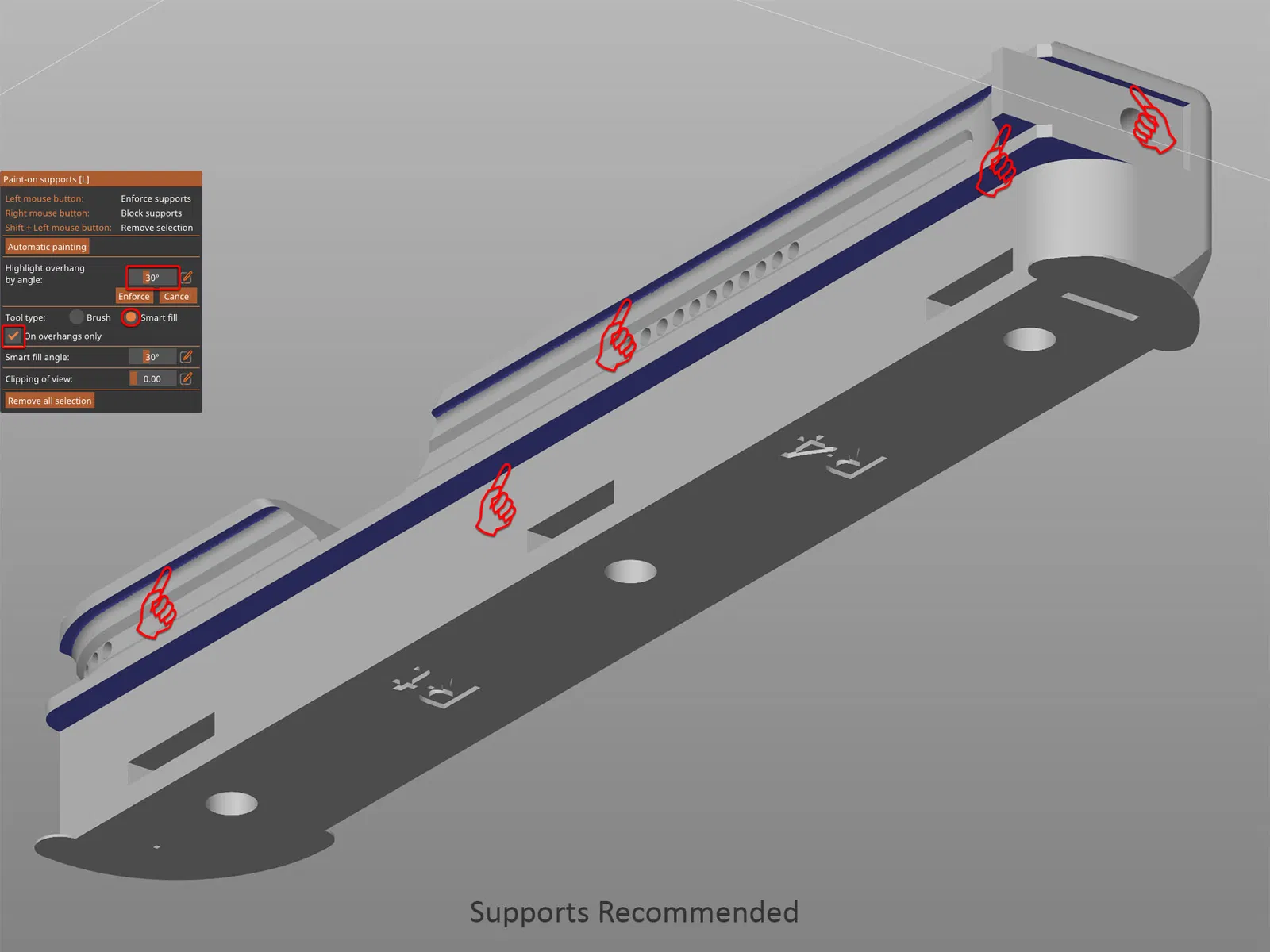

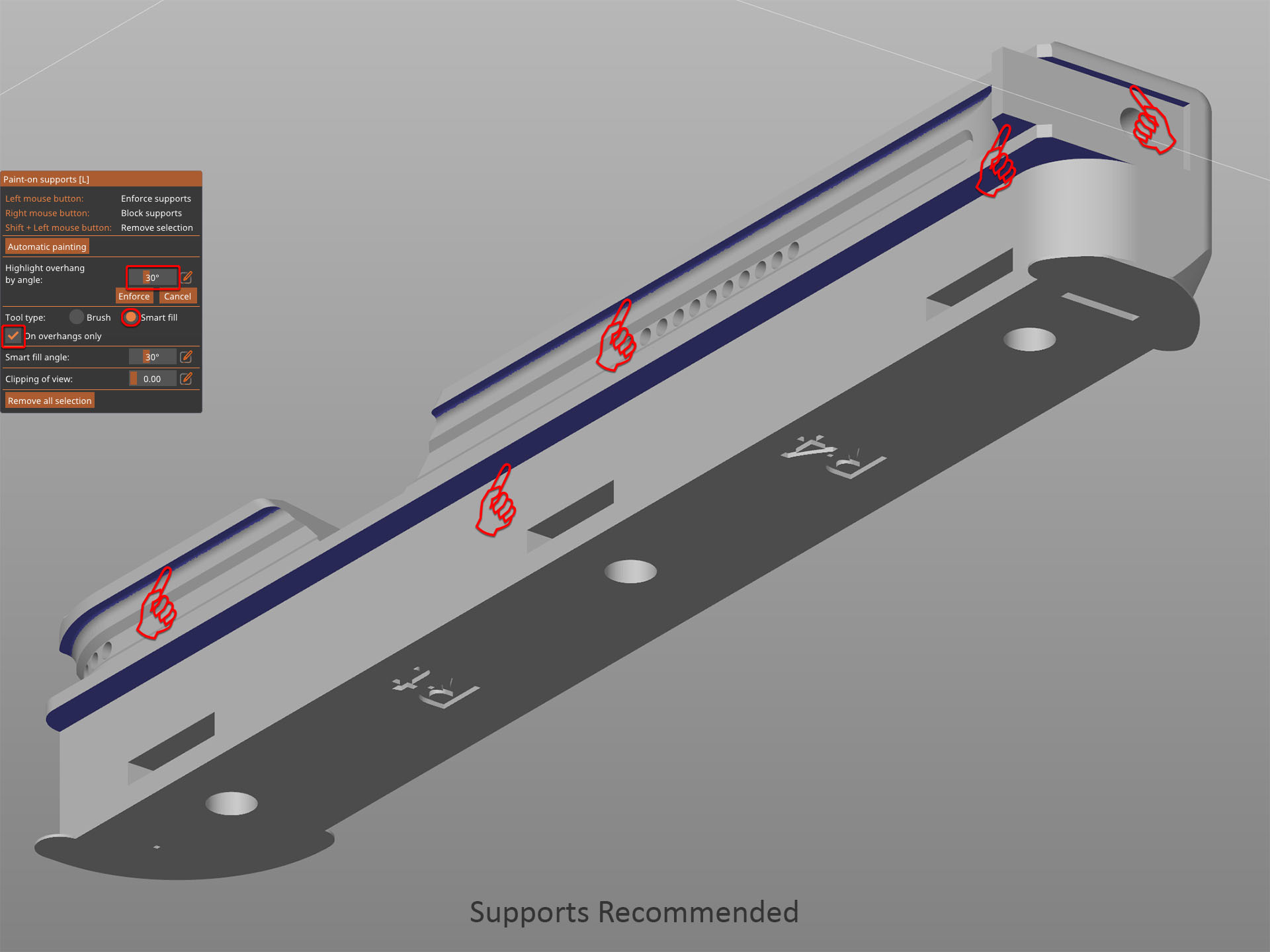

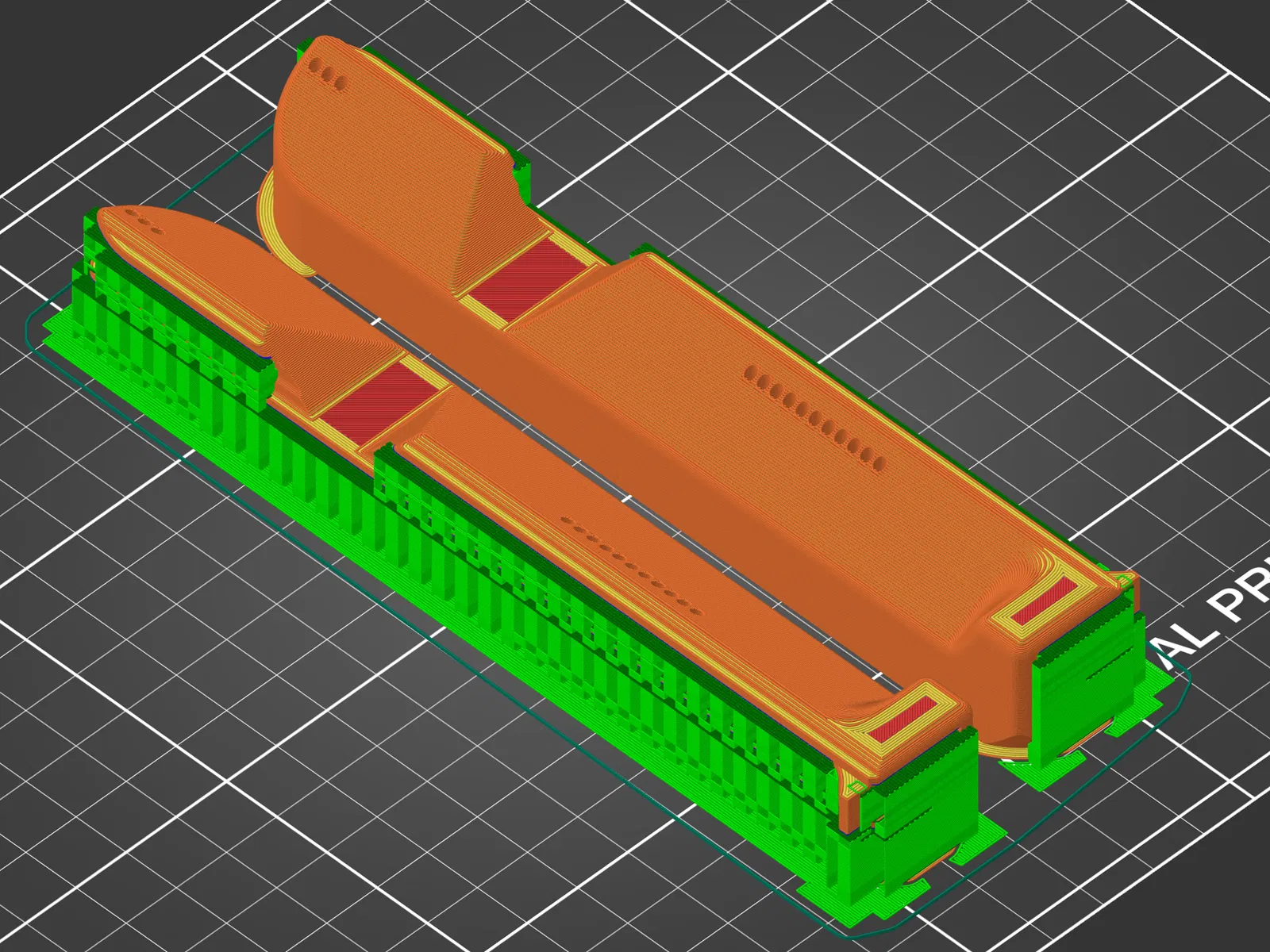

• Yêu cầu hỗ trợ thủ công (xem hình minh họa)
