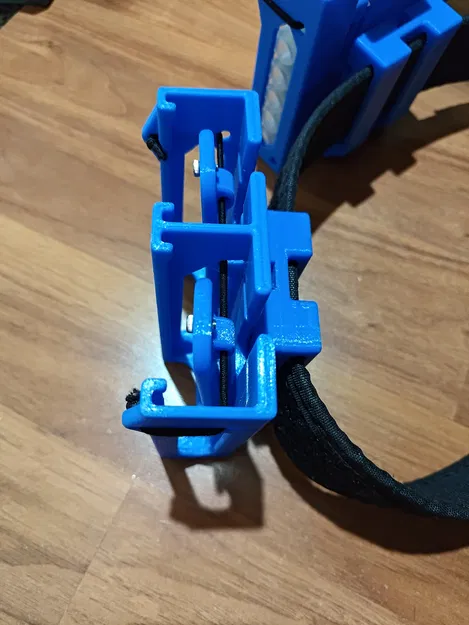

Hộp Đựng Đạn Firefly - Dung Tích 6 Viên (Bản Thường và Bản Đôi)

Danh sách Vật liệu (cho mỗi bộ đĩa gắn Caddy)

• Dây dù paracord 3mm / dây bungee (khoảng 8mm cho bản Single và 14mm cho bản Twin)
• 2 ốc máy 10/32 x 1-¾ inch
• 3 ốc M3x4mm
• Móc áo hoặc thanh kim loại khác có đường kính < 3mm (22.5mm cho bản Single, 77.5mm cho bản Twin)

Hướng dẫn

1. Lấy các bộ phận đã in ra và đảm bảo không có cạnh sắc.
2. Vặn ốc M3x4mm vào lỗ gần đỉnh của Pressure Tab.
3. Căn chỉnh Pressure Tab vào rãnh ở giữa Caddy, và luồn Móc áo/thanh kim loại qua các lỗ làm trục. Dùng 2 ốc M3x4mm còn lại ở hai đầu lỗ trục để giữ cho móc áo không bị tuột ra.
4. Luồn dây chun qua Caddy và lỗ ở mặt sau của Pressure Tab, sử dụng các lỗ ở mặt trước Caddy làm điểm neo. Pressure Tab nên giữ vị trí cách xa thành sau của Caddy và có lực cản khi bị đẩy về phía trước.
5. Gắn Caddy vào Plate Mount, sử dụng 2 ốc máy 10/32 x 1-¾ inch.

• Mỗi Caddy sẽ cần một bộ phận Plate Mount. Đã bao gồm một Plate Mount trống nếu bạn muốn thêm thiết kế gắn của riêng mình.
• Bản Single sẽ sử dụng x1 chi tiết Pressure Tab, bản Twin sẽ sử dụng x2 chi tiết Pressure Tab.
• Đã bao gồm tệp Fusion360 .f3d và .step để chỉnh sửa.

Tham khảo

• Thiết kế Plate Mount là phiên bản chỉnh sửa từ các đĩa molle của Seashell_Solus451 (tìm thấy tại đây: /3d-model/4964-bao-sung-zinc/files). Caddy cũng sẽ khớp với đĩa của họ nếu bạn muốn sử dụng molle thay vì dây nịt.
• Thiết kế vỏ đạn của Colonel Wasp.
