Hướng dẫn ống sợi đơn giản 2020 (có thể tùy chỉnh)

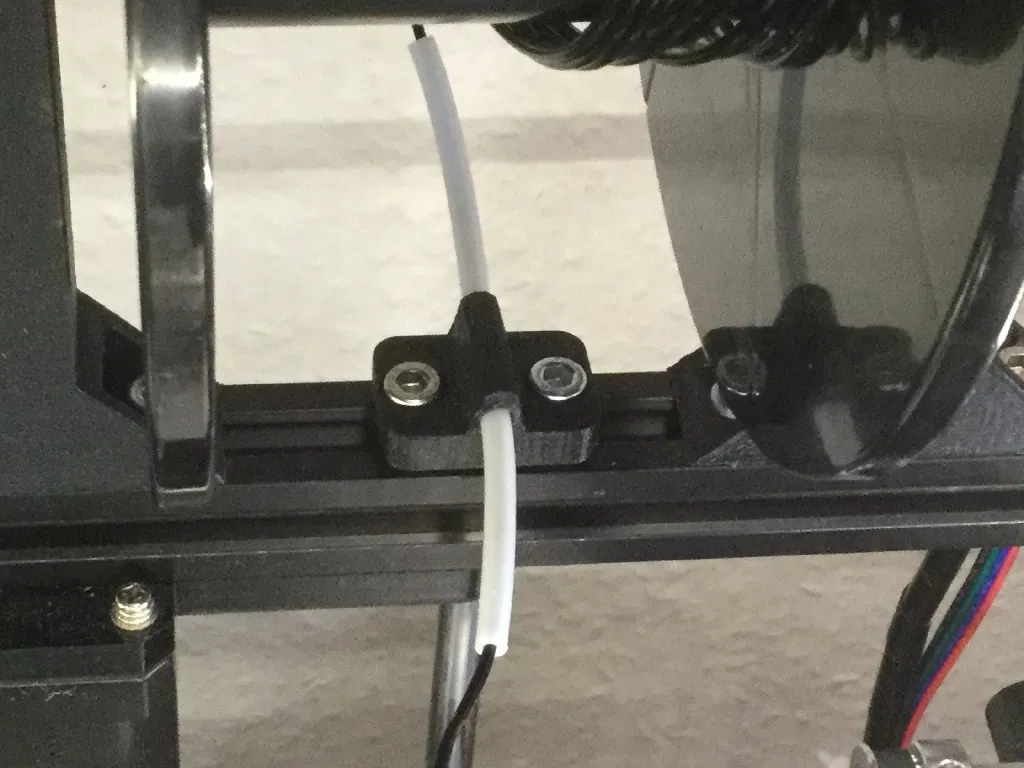

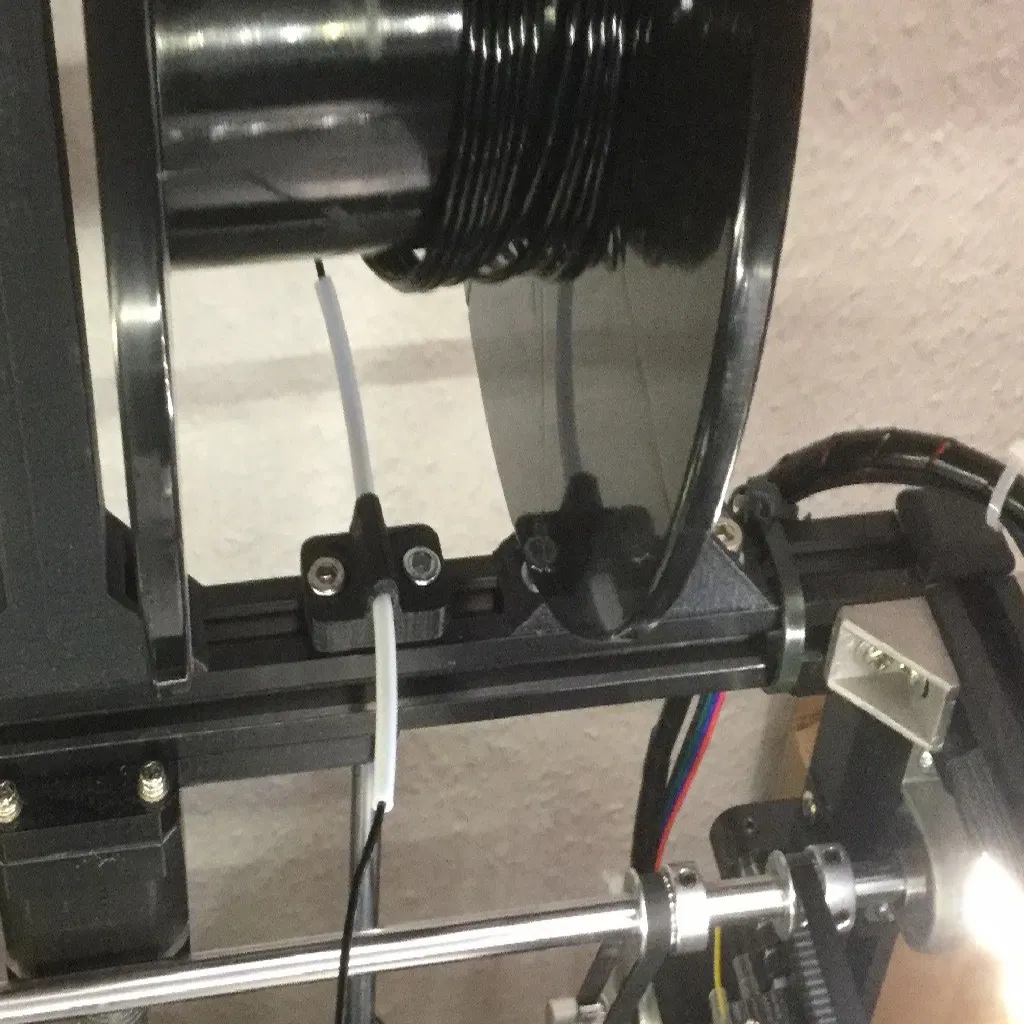

Đây là một hướng dẫn sợi đơn giản sử dụng ống PTFE. Trong trường hợp của tôi, nó được gắn bên dưới ống dây tóc, nhưng về cơ bản bạn có thể gắn nó ở bất cứ đâu để hướng dẫn dây tóc quanh các góc.

Lý do để có điều này là đơn giản. Khi một ống chỉ là thương hiệu mới hoặc chủ yếu được lấp đầy, các chiếc lều dây tóc để nhảy về phía của ống chỉ trên rút lại hoặc khi đầu in đang lái về phía đỉnh của ống chỉ. Dòng sợi giữa người đùn trực tiếp của Tronxy X5 của tôi và chính ống chỉ bị đẩy về phía ống chỉ và những cú nhảy quanh co sang một bên của ống chỉ và bị rối.

Một tính năng thứ cấp của hướng dẫn này là loại rõ ràng: nếu dây tóc bị vỡ giữa hướng dẫn và máy đùn thì phản ứng dữ dội sẽ không đến được ống dây tóc và bạn chỉ cần cho phép lại máy in để khởi động lại in. Cũng không có dây tóc ở đây là tốt.

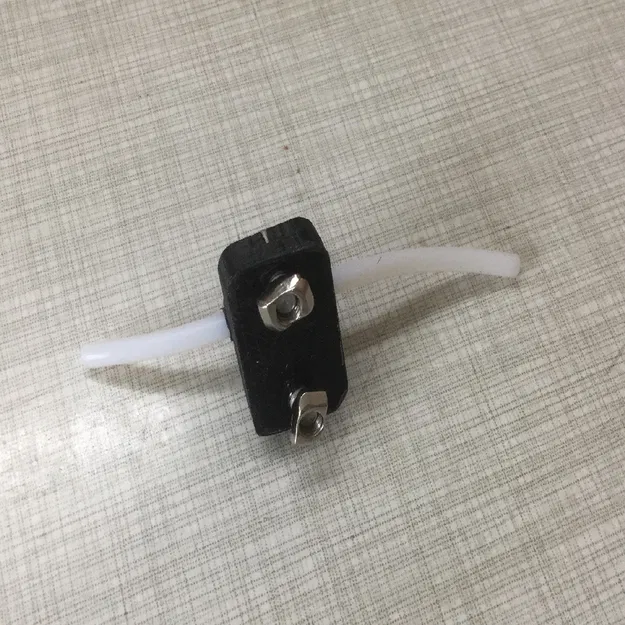

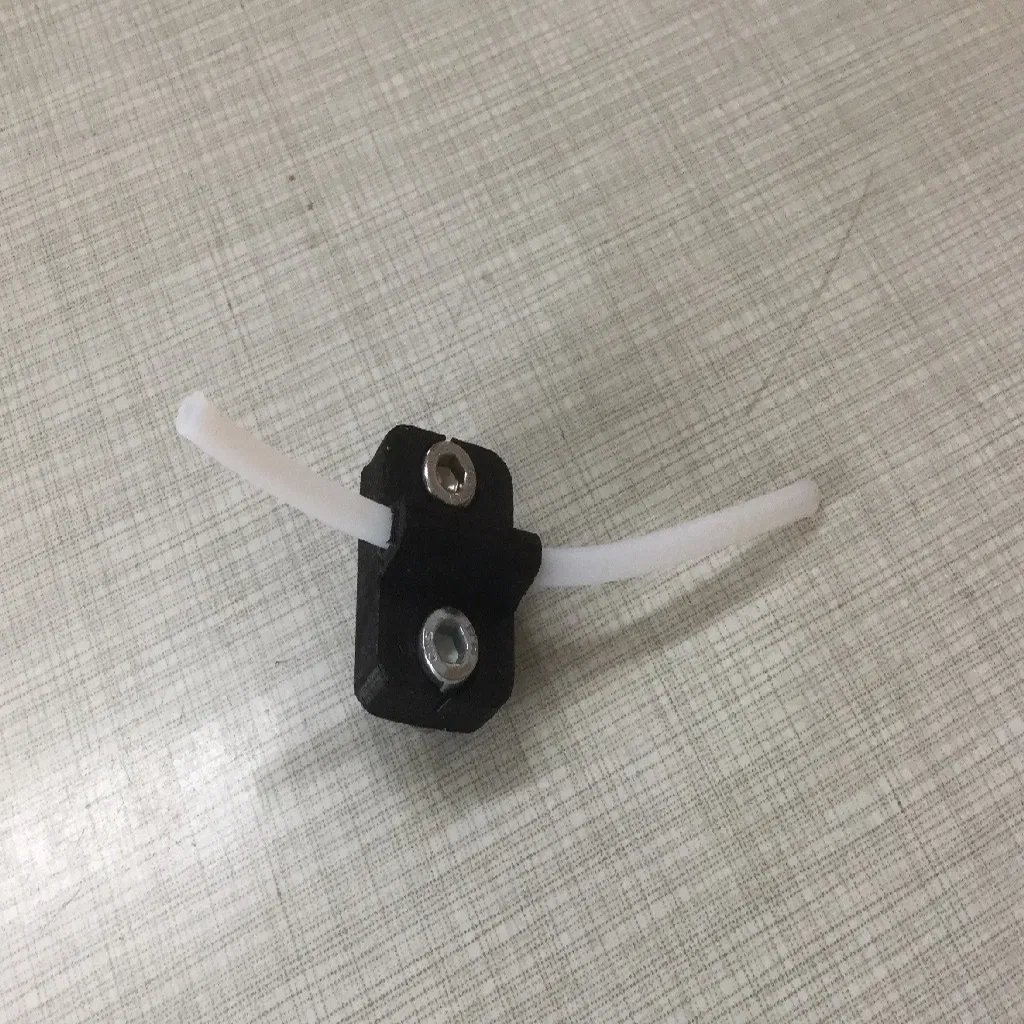

Yêu cầu:

2x m5 10mm vít
2x M5 Nut.
Ống PTFE 1x 5cm. Mô hình mặc định là cho ống đường kính 4mm.

Xin lưu ý rằng chiều dài của ống PTFE không quan trọng. Tôi đề nghị sử dụng ít nhất 2cm về phía đầu in, vì vậy ống có thể uốn cong khi cần thiết. Về phía ống chỉ chỉ đảm bảo nó đủ dài để uốn cong theo hướng bạn muốn cho dây tóc từ. Ống càng dài thì càng bù nhiều phản ứng dữ dội đang xảy ra. Vâng, trong kích thước hợp lý ít nhất. Bạn luôn có thể kéo ống ra phía sau, vì vậy tốt hơn nên đi lâu hơn một chút và điều chỉnh nếu có bất kỳ vấn đề nào.

Có ống lủng lẳng trên giường đầu chắc chắn cho thấy bạn đang sử dụng nhiều ống. : D

Không cần phải dán ống. Nếu lỗ lớn hoặc nhỏ, chỉ cần điều chỉnh đường kính trong bảng tính Freecad. Tôi đã thiết kế nó cho một ống có đường kính 4mm và bạn có thể đá nó qua lại với một lực nhỏ. Nếu ống của bạn có đường kính smaler và bạn không muốn in lại, thì một chấm nhỏ của keo nóng ở cả hai đầu sẽ cố định ống và vẫn cho phép điều chỉnh bằng cách lột keo và di chuyển ống vào vị trí.

Như mọi khi, bạn có thể chỉnh sửa thiết kế khi tệp nguồn Freecad được bao gồm. Tôi thích các bộ phận của tôi là mạnh mẽ để tôi có thể thắt chặt các ốc vít. Tôi cũng thích chìm các đầu vít. Hãy thoải mái để điều chỉnh tập tin nếu bạn không đồng ý! : D đó chỉ là vấn đề điều chỉnh một hoặc hai giá trị.

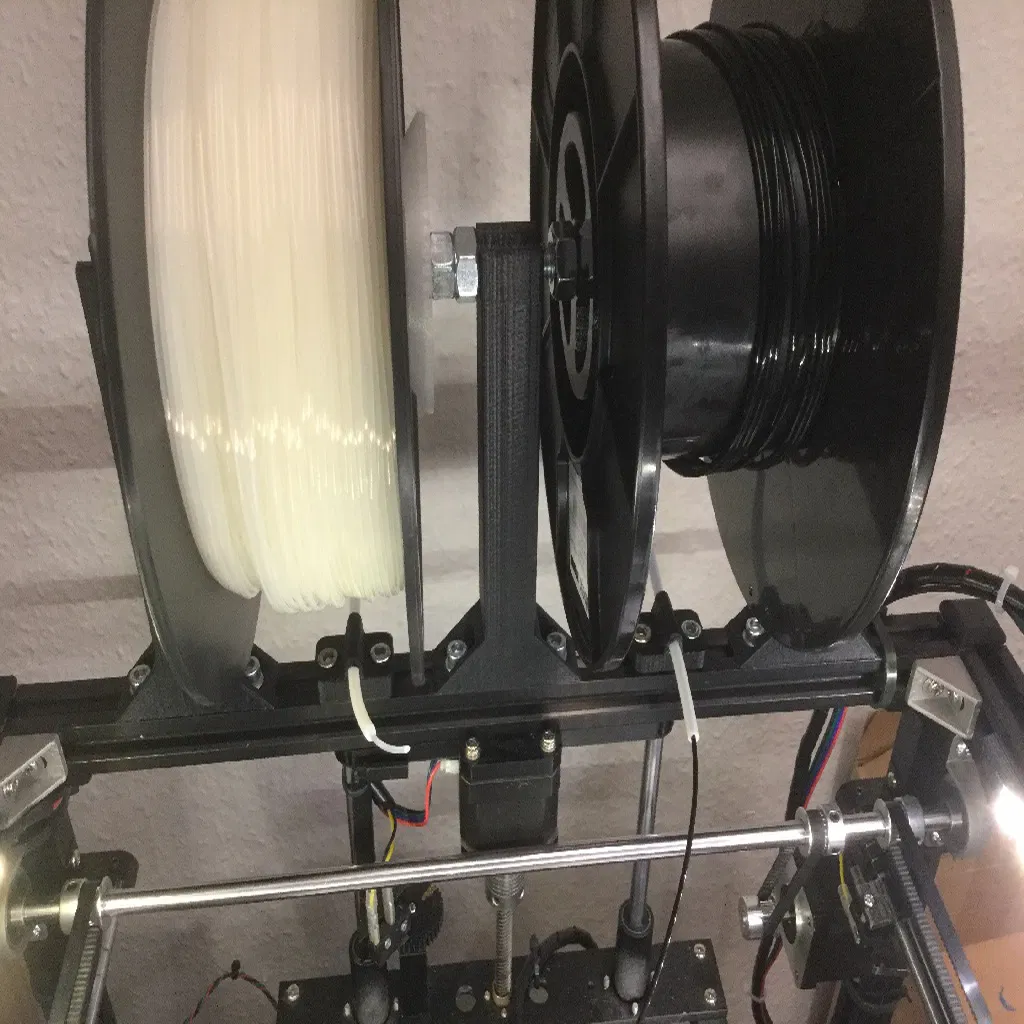

Gắn ống dây tóc năm 2020 có thể tìm thấy trên các hình ảnh ở đây:

https://www.thingiverse.com/thing:3362785

in hạnh phúc

Cài đặt in

Máy in:

Tronxy x5
