Hộp Pin A-B Radio Cổ Điển

Đây là hộp pin tui làm để đựng 10 cục pin 9V và 2 cục pin “D” để giả lập cục pin A-B dùng cho mấy cái radio đèn cổ.

Các cục pin 9V được nối tiếp với nhau để tạo ra điện áp B+ 90V cần cho plate. Mỗi cục pin có thể được lấy ra để tạo ra các mức điện áp thấp hơn (9V, 18V, 27V, 36V, 45V, 54V, 63V, 72V, 81V, 90V).

Điện áp filament được tạo ra bằng cách dùng một hoặc hai cục pin “D”. Các cục pin “D” này có thể được nối song song để cho dòng điện lớn hơn ở mức 1.5V hoặc nối tiếp để cho ra 3V.

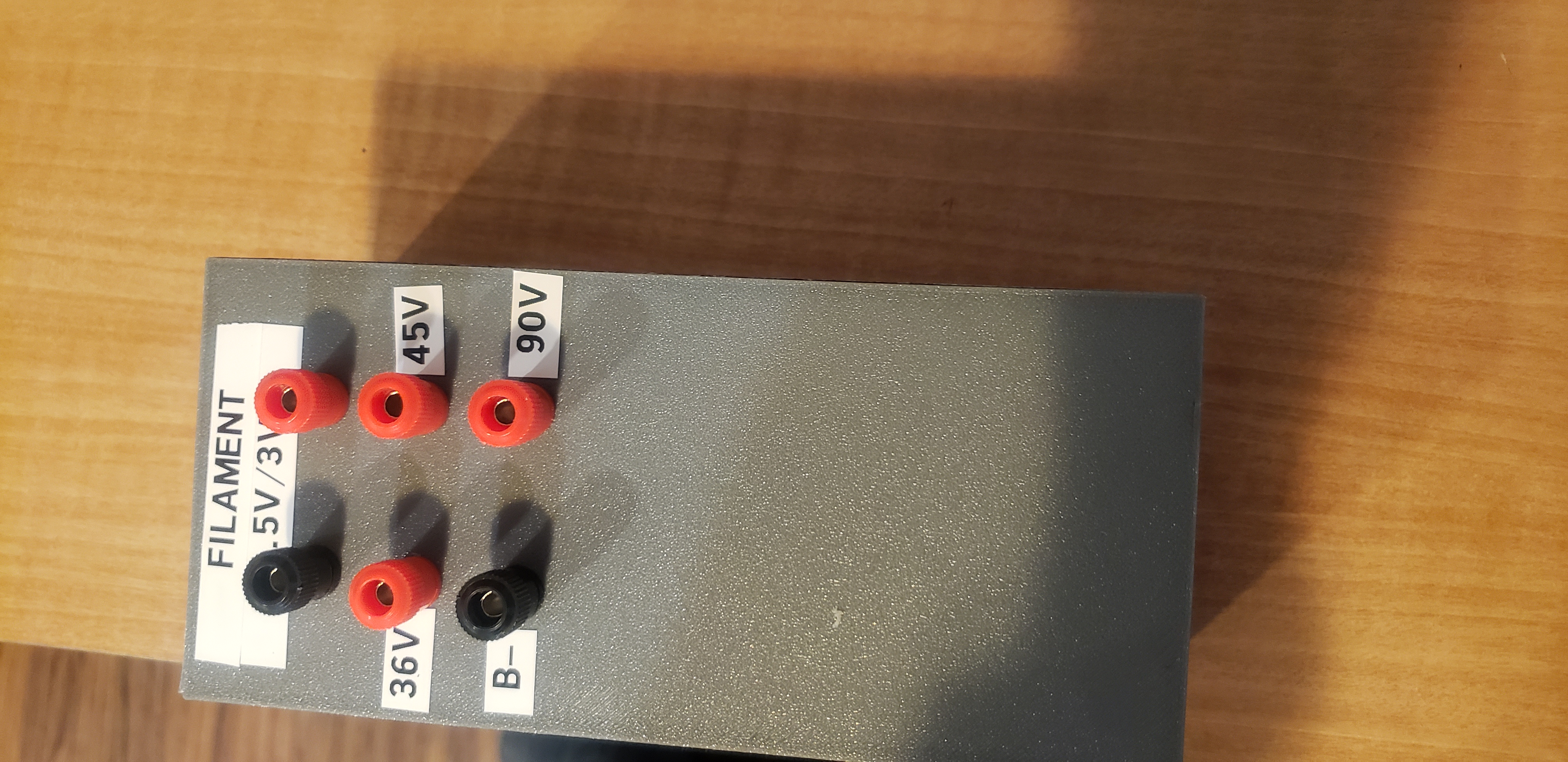

Nắp hộp có lỗ để gắn 6 cái jack chuối. Hai cái dùng cho nguồn filament và bốn cái dùng để cung cấp các mức điện áp B+ khác nhau. Chỉ cần nối jack vào điểm thích hợp trong chuỗi pin 9V.

Tui có cung cấp file STEP và STL đã nhóm lại cũng như các bộ phận riêng lẻ được chia thành các file STL riêng biệt.

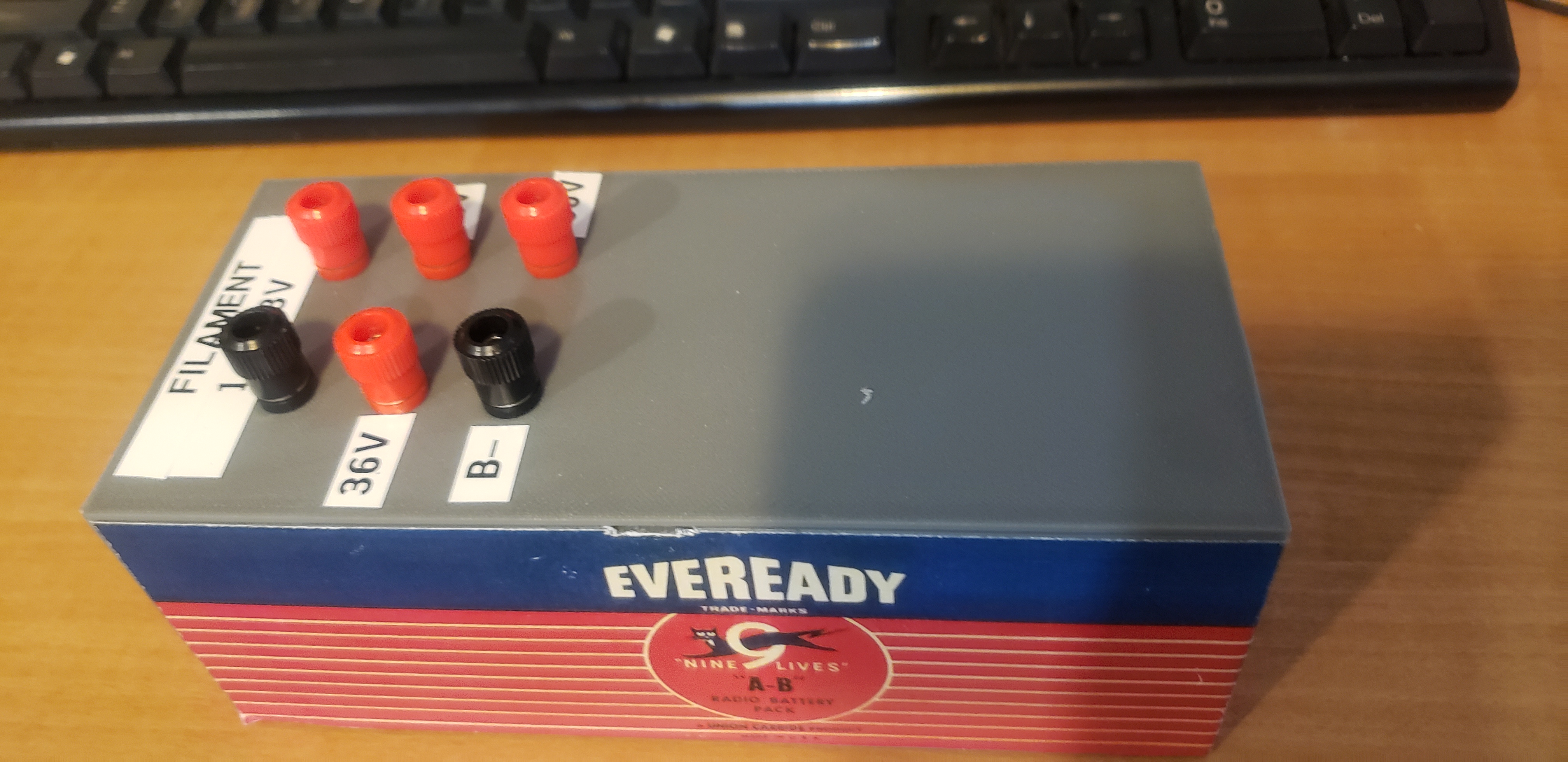

Cái hình Eveready chỉ là hình một cục pin cũ tui dán lên hộp cho nó nhìn thiệt hơn thôi.

Đây là các bộ phận tui đã dùng:

Amazon.com: ZZLZX D-Cell Battery Holder 4PCS 72x40x50 mm / 2.83x1.57x1.96 Inches Series or Parallel Physical Science Plastic D Size Battery Case Physics D Battery Holder : Electronics

Amazon.com: Yohii 9V Battery Box Case Holder Battery Case Holder Replacement - Pack of 10pcs- (G7.23) : Health & Household

Amazon.com: bnafes 4mm Banana Socket Kit Terminal Banana Binding Post Connector Jack Compatible for Arduino 10 Pairs : Electronics

uxcell Terminal Strip Screw Terminal Barrier Block 3A 12 Position Dual Row Type U Wire Connector 3pcs: Amazon.com: Industrial & Scientific

Lắp ráp:

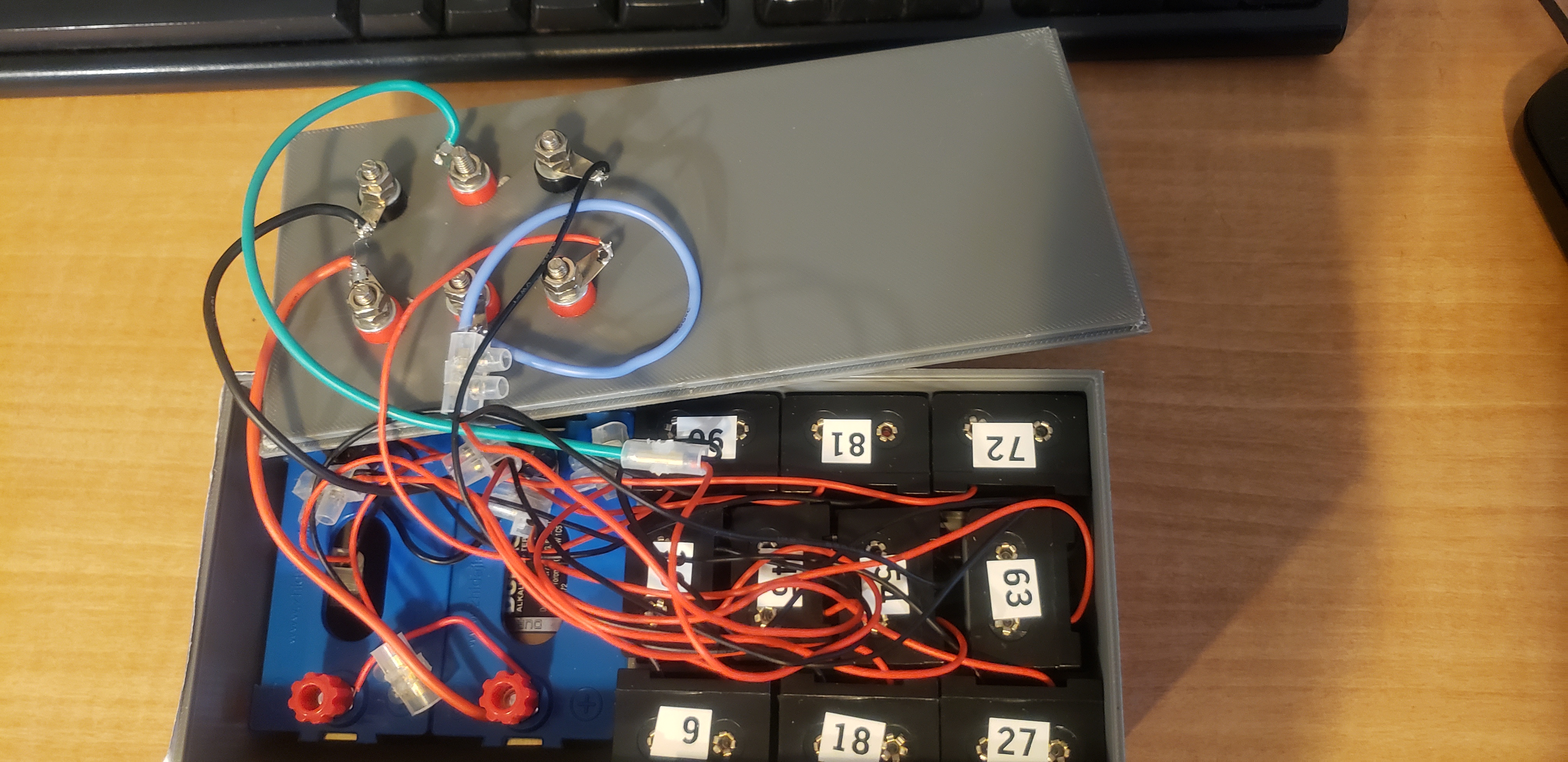

Tui đã hàn các dây pin 9V lại với nhau thành một chuỗi. Sau đó, tui cắt khối terminal thành từng đầu nối riêng lẻ và dùng một đầu nối cho mỗi kết nối trong chuỗi. Điều này cho phép tui sử dụng mặt còn lại của đầu nối để lấy điện áp B+ trung gian.

Tui muốn có nguồn filament 1.5V, nên tui đã đấu các pin “D” song song và nối hộp pin với các cọc loa trên mặt trước.
