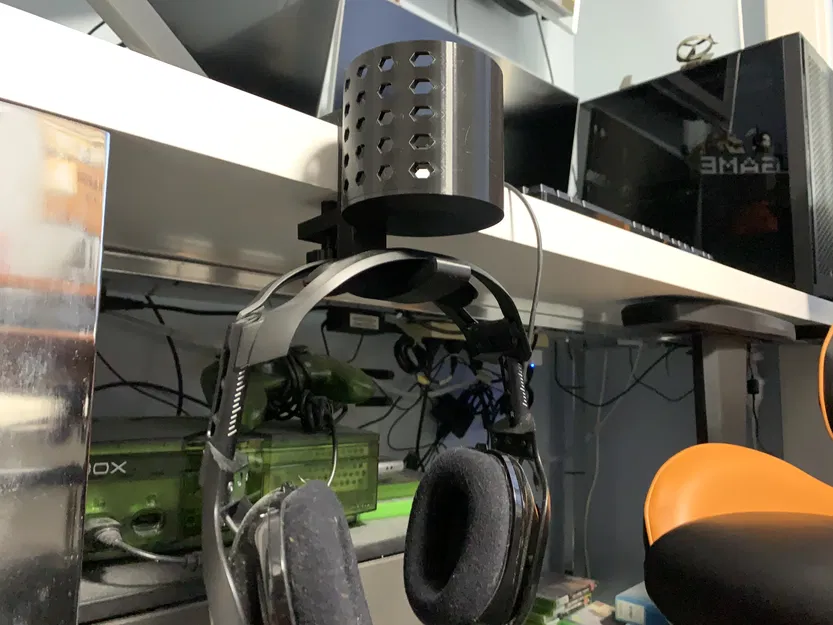

Giá Đỡ Chai Nước và Tai Nghe Cạnh Bàn 2b

Giữ đủ nước trong ngày là điều quan trọng. Có một nguồn nước sẵn có gần bên là lý tưởng nhất. Đây là thiết kế của tôi để giữ chai nước 1L của tôi ở mép bàn.

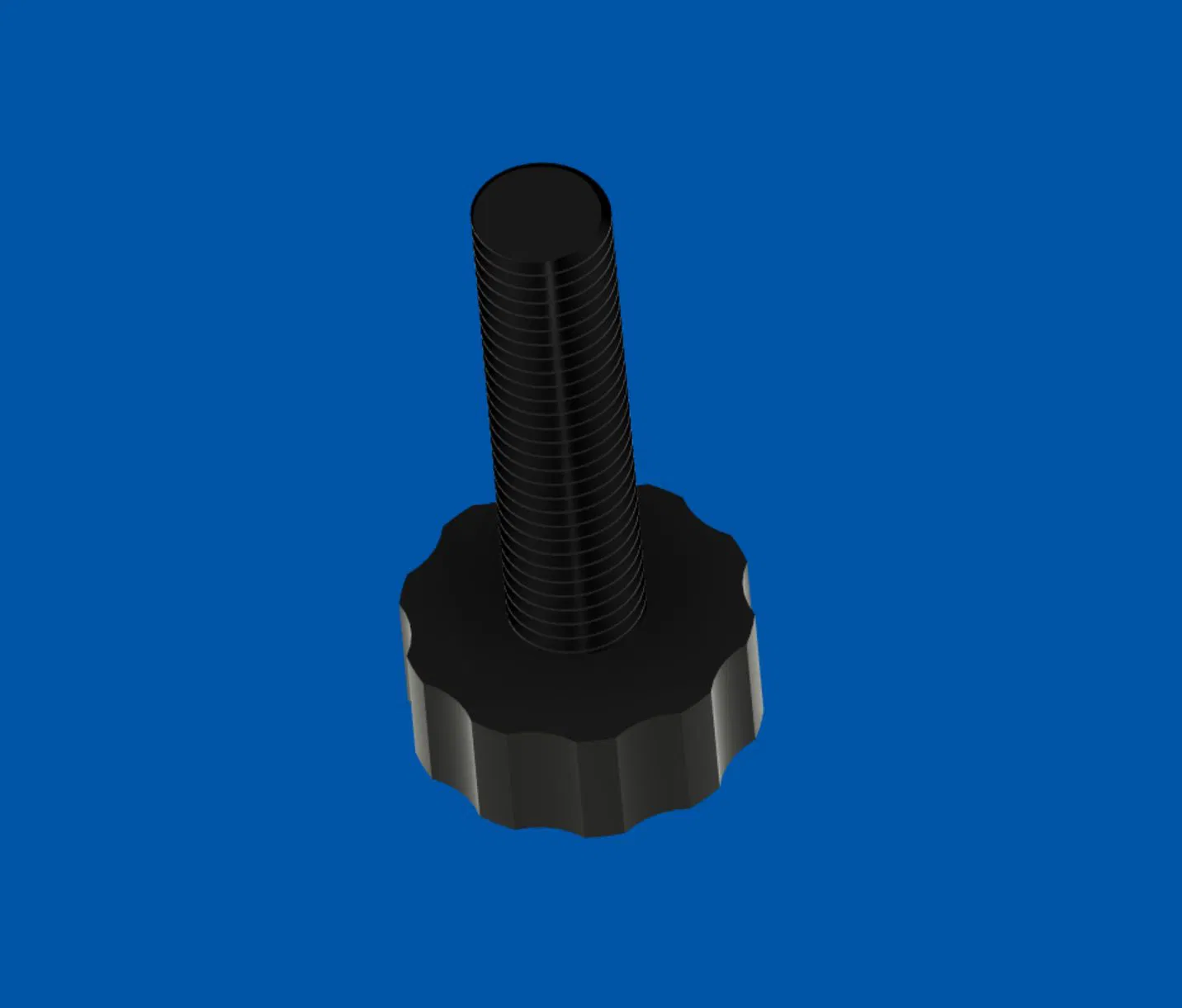

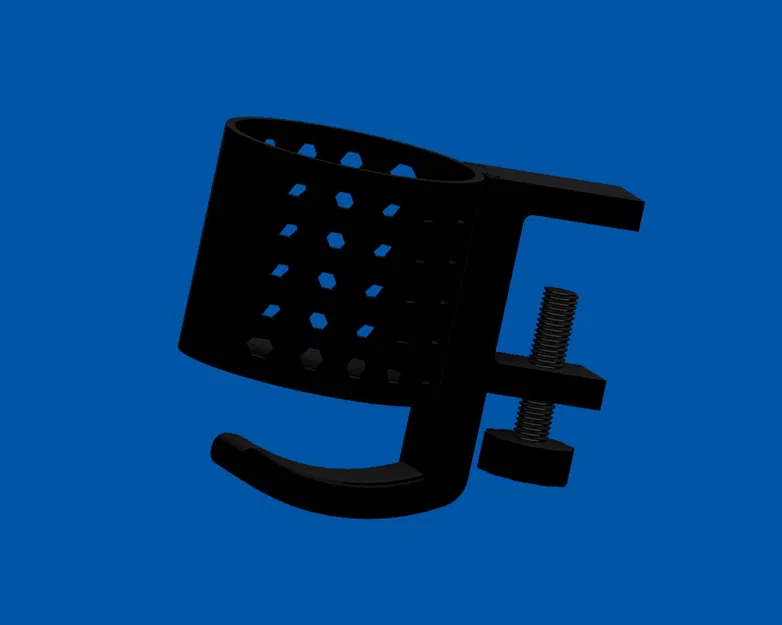

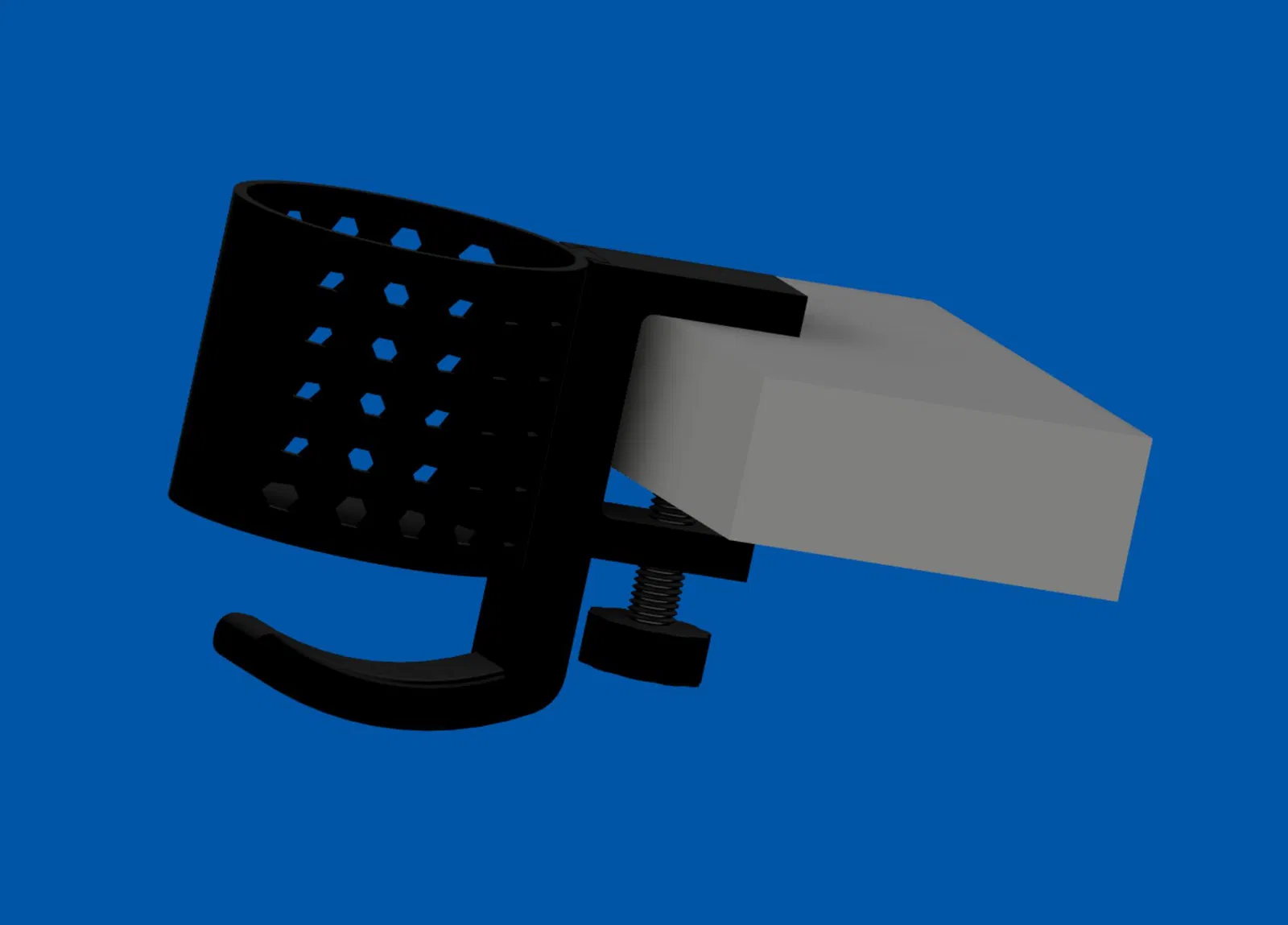

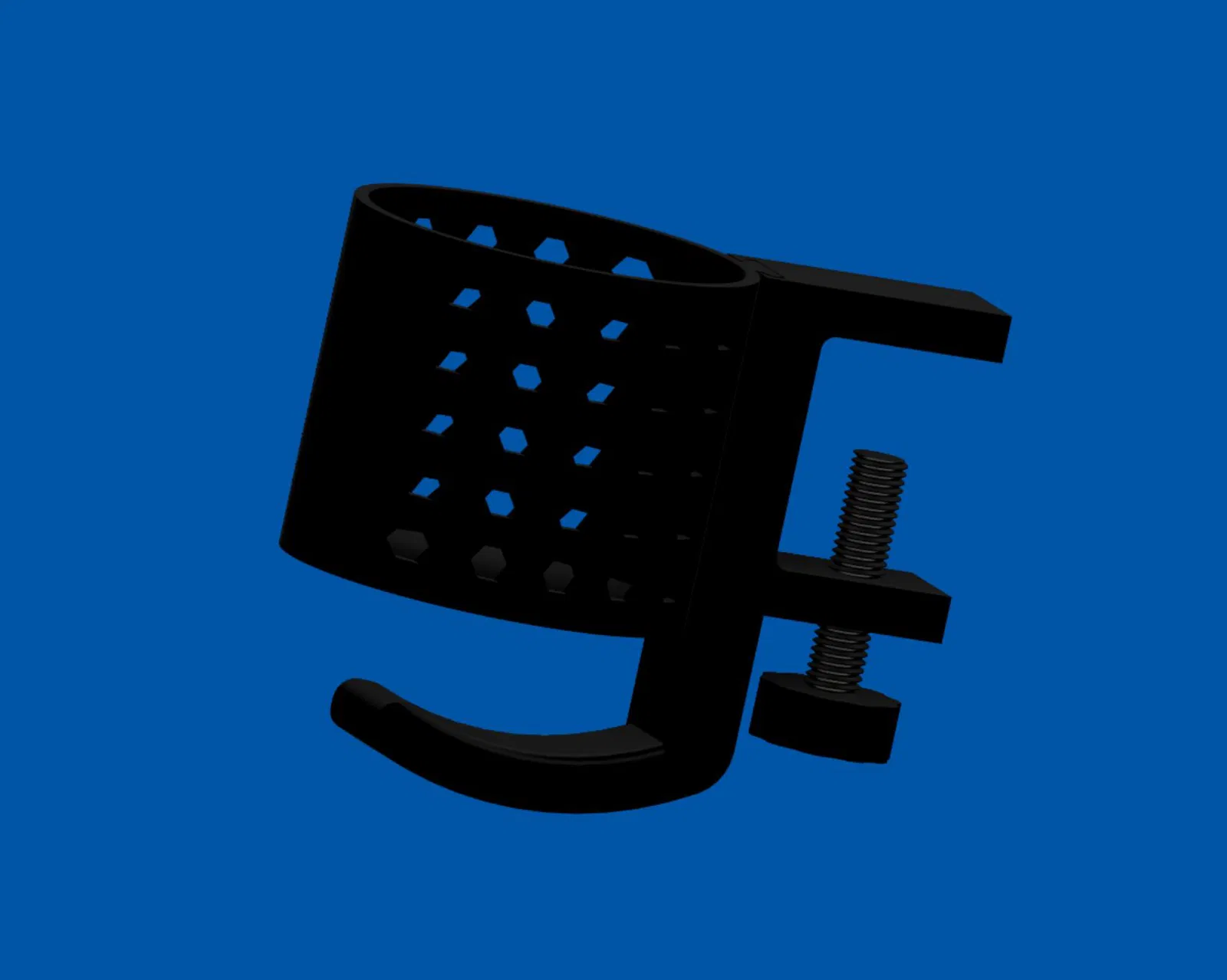

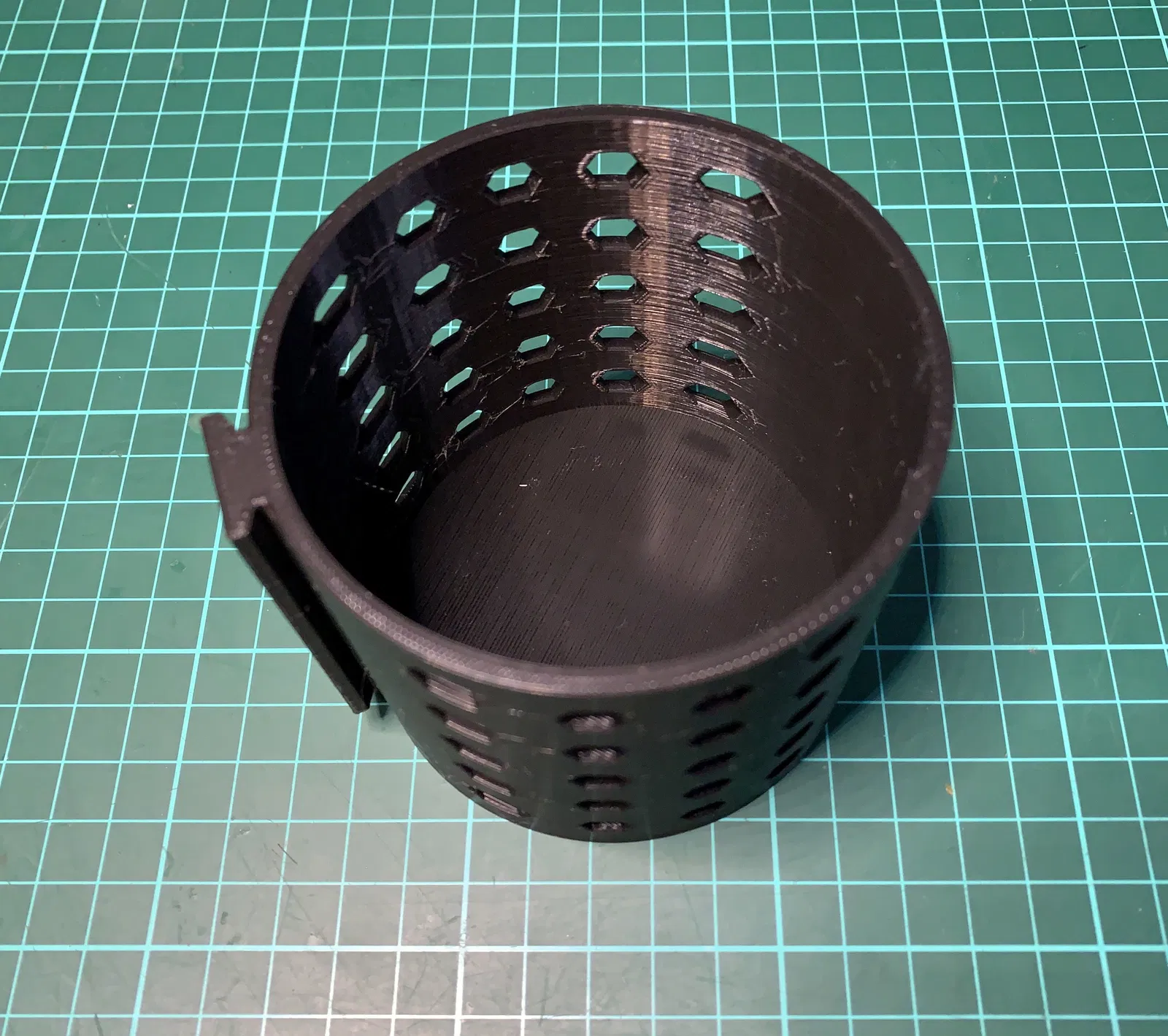

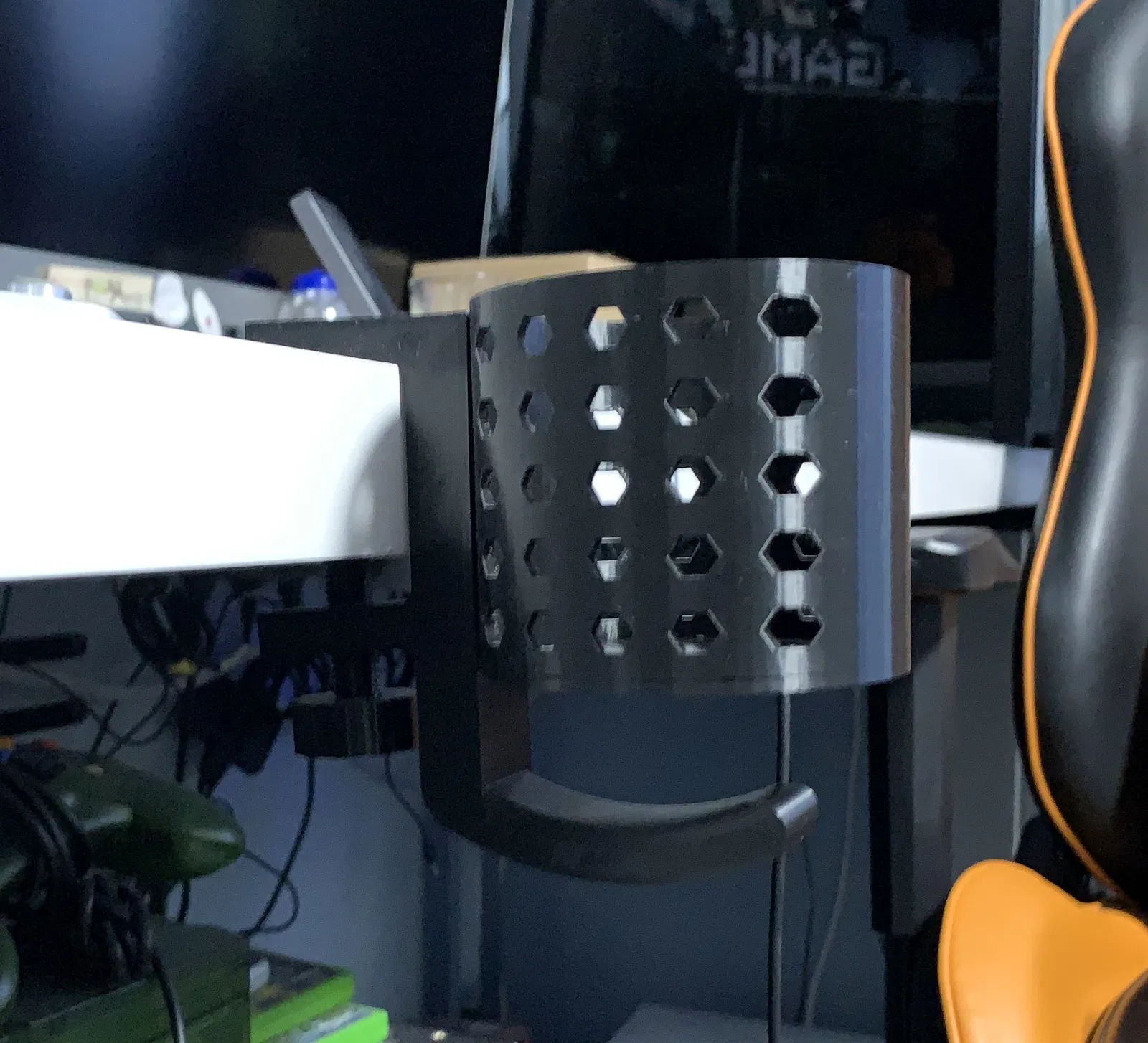

Giá đỡ chai nước/cốc này kẹp vào cạnh bàn thông qua một kẹp "C" tích hợp. Giá đỡ chịu được các vật chứa đồ uống có đường kính lên đến 80mm và giữ ổn định các vật chứa có đường kính lên đến 75mm. Kẹp có thể điều chỉnh cho độ dày cạnh bàn lên đến 50mm. Bu lông kẹp "C" là loại M12x1.75mm. Tôi đã chia sẻ các tệp in cho hai độ dài bu lông để phù hợp với các cạnh bàn dày và mỏng.

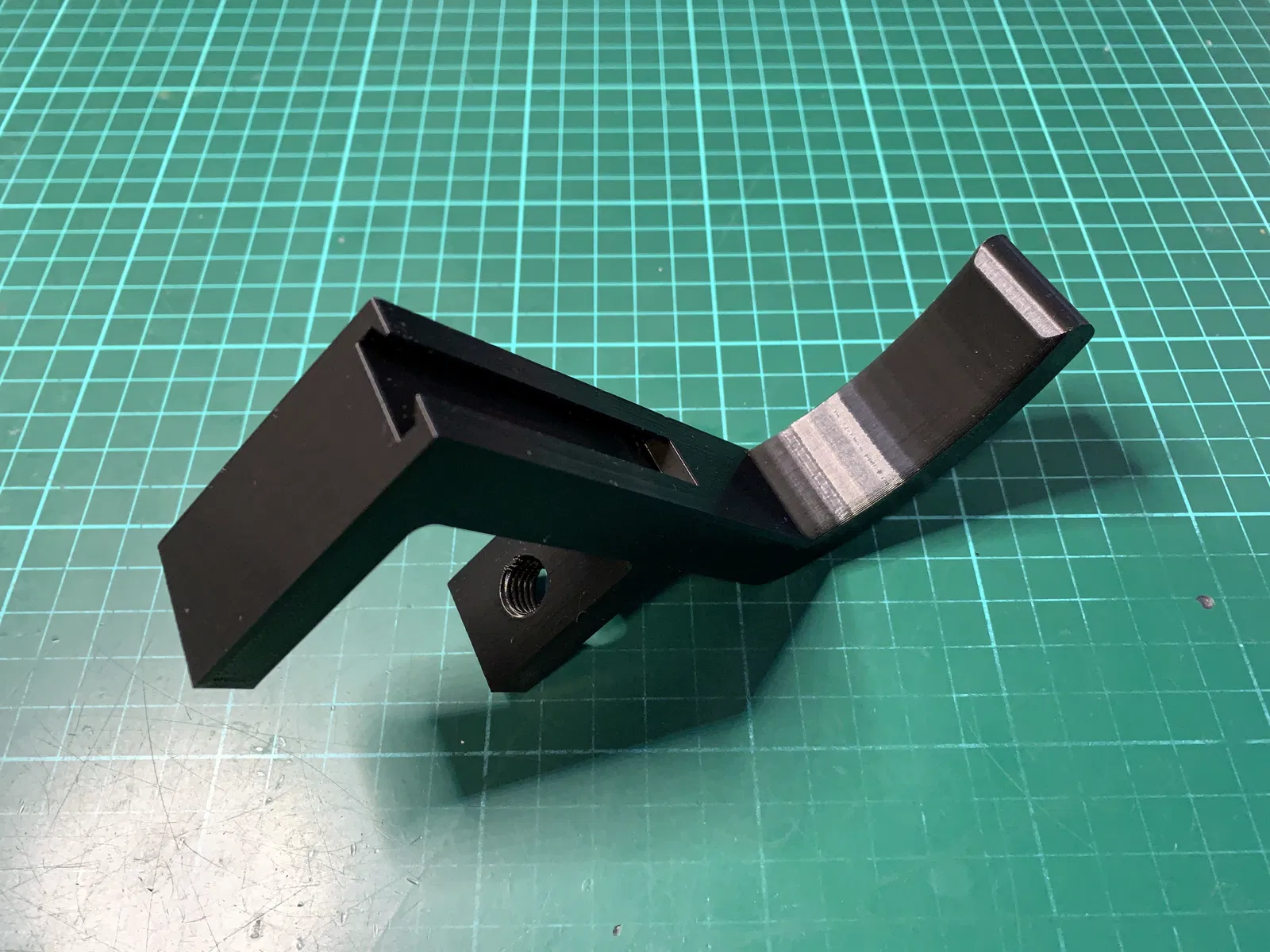

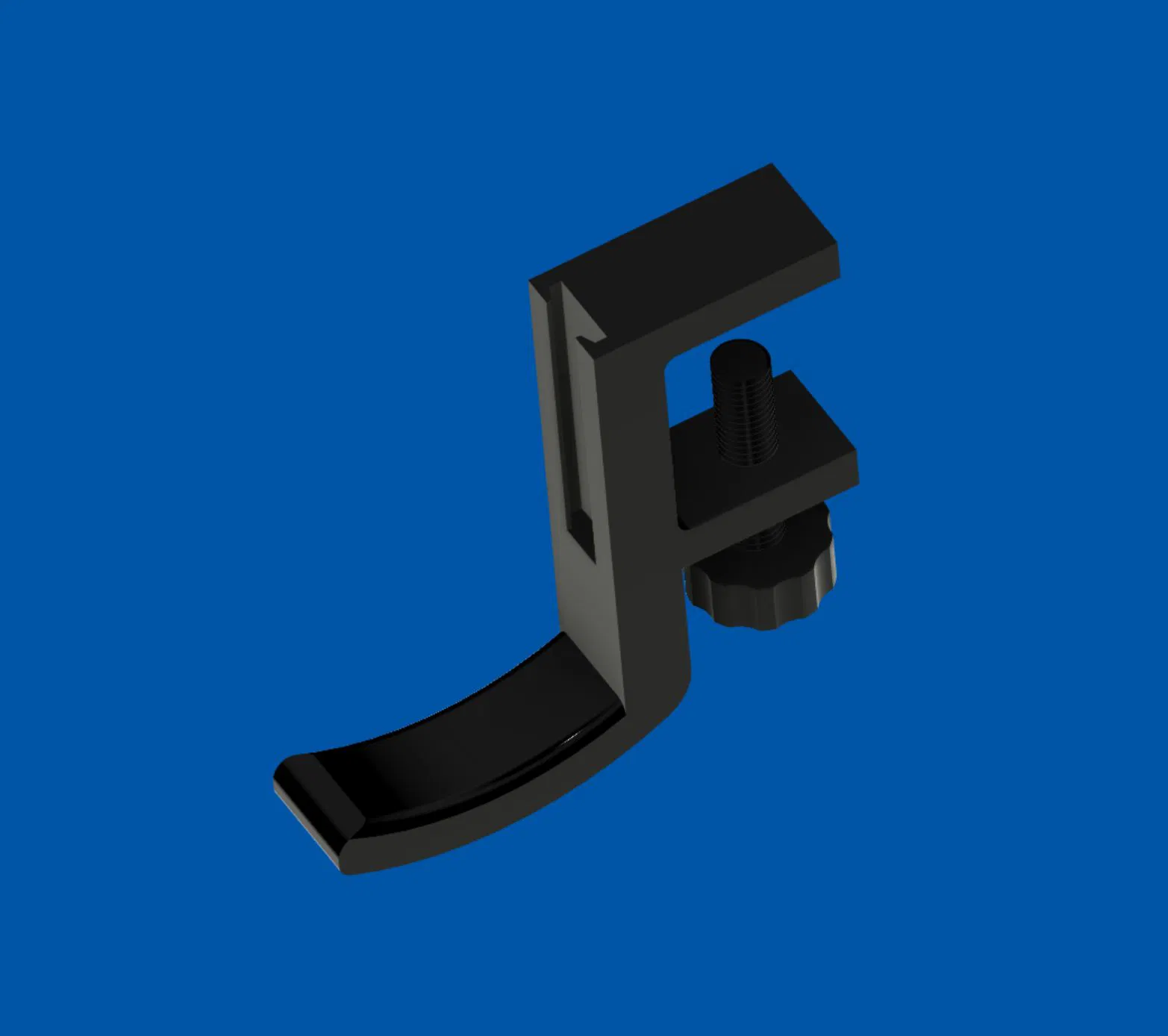

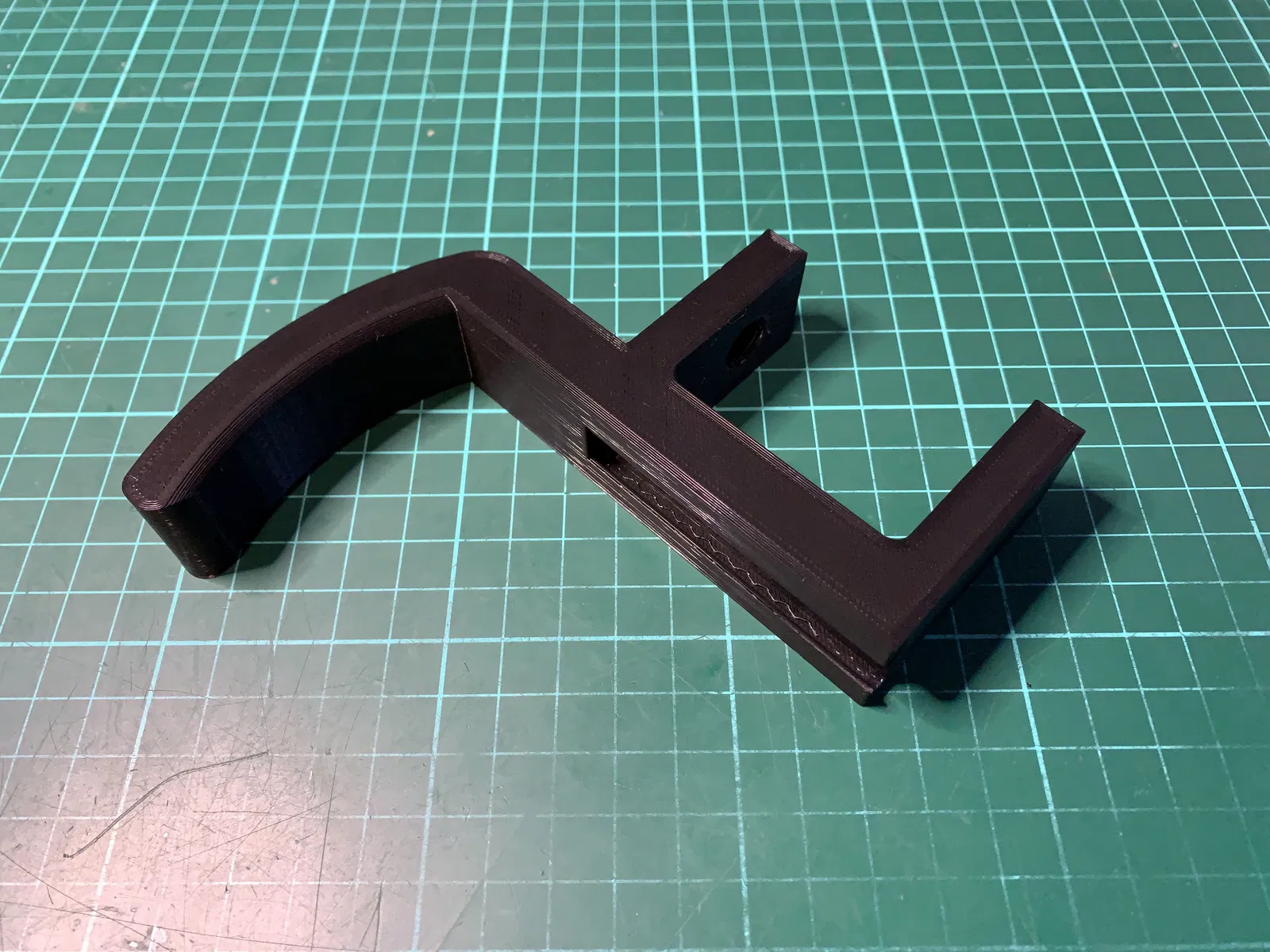

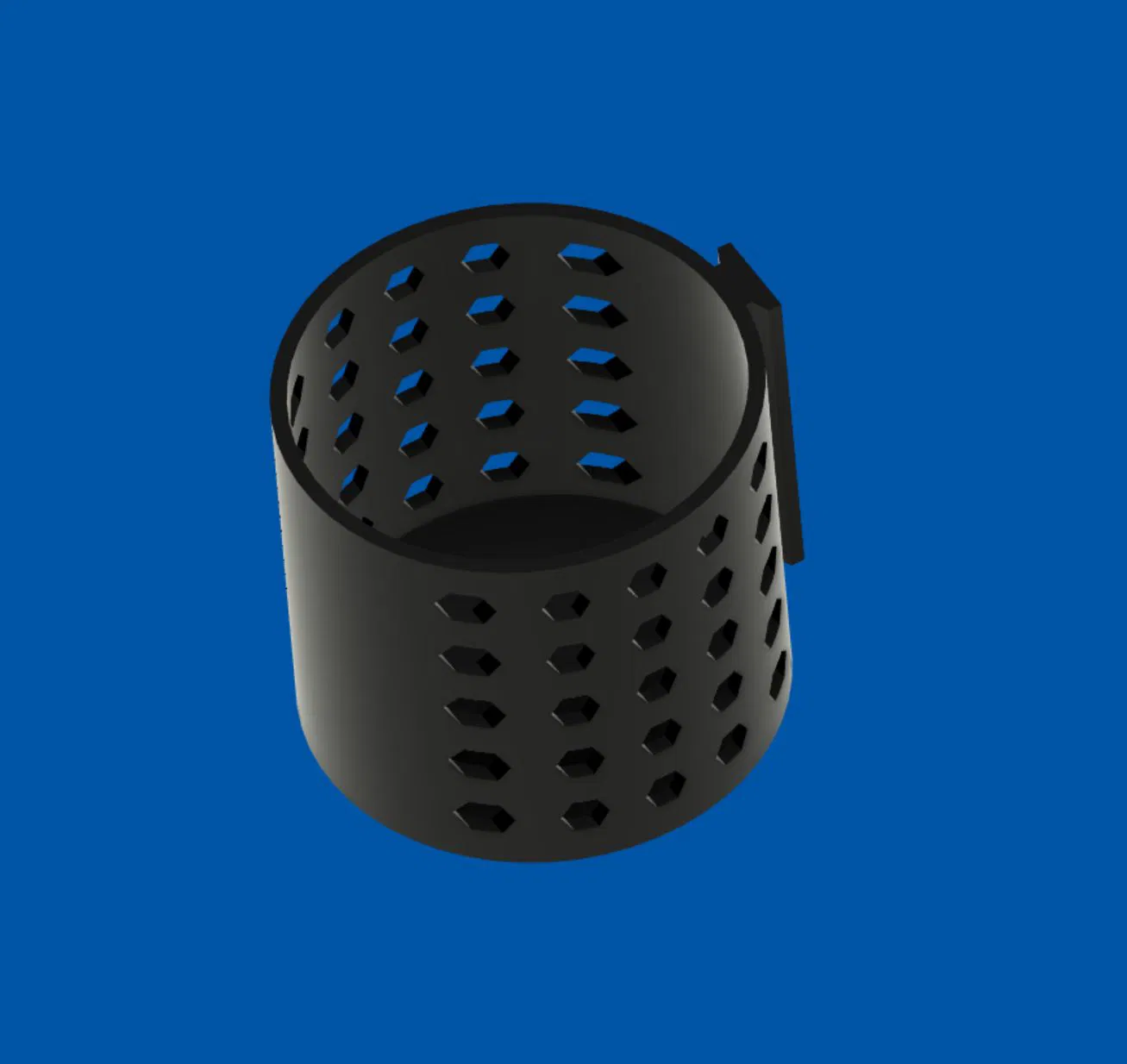

Để đơn giản hóa bước in 3D, tôi đã làm kẹp và giá đỡ cốc thành hai bộ phận riêng biệt. Hai bộ phận này lồng vào nhau và trượt lại với nhau để tạo thành một bộ phận duy nhất chắc chắn.

Tôi đã phủ một lớp vật liệu chống trượt ở mặt dưới của kẹp "C" để cải thiện hiệu quả kẹp và cố định vật liệu bằng keo CA. Độ bám dính của lớp thường là điểm yếu nhất của một bu lông, do đó để bảo vệ bu lông, đừng siết chặt kẹp "C" quá mức.

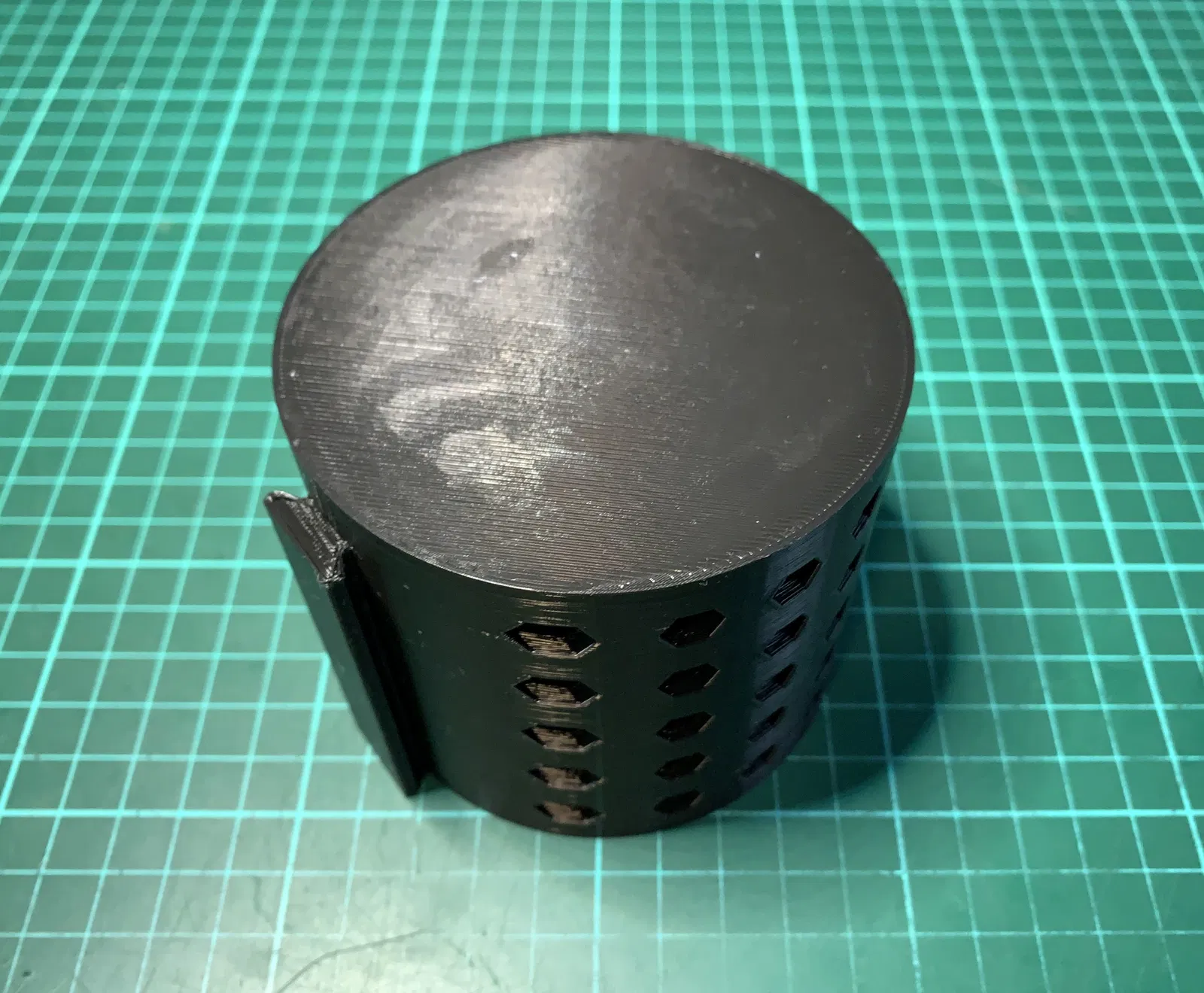

Bản in của tôi được làm bằng sợi PLA+ đen eSUN 1.75mm, với chiều cao lớp 0.2mm và 75% mật độ lưới trên máy in Bambu X1 Carbon. Cần có hỗ trợ in trên tấm đế khi in cốc. Tôi đề xuất in bu lông với 10 đường viền. Các bộ phận được định hướng mặc định theo cách tôi đã in chúng trên bàn máy in của bạn.

Hy vọng bạn cũng thấy bản in này hữu ích.

Nhớ để lại cho tôi một số phản hồi hoặc thậm chí là một lời nhắn để tôi có thêm động lực để tạo ra nhiều bản vẽ như thế này.

CẬP NHẬT 10/01/2024 Để giúp vừa khít hơn, tôi đã thêm một kẹp đã sửa đổi, lớn hơn 105%; như khán giả đề xuất.
