Voron V0 Dragonburner V8 + Sherpa + Pancake PCB Bracket (Đọc Mô Tả)

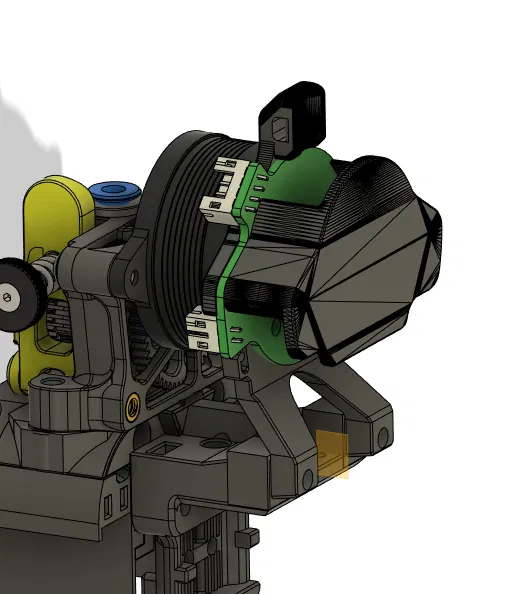

Cái bracket này sử dụng tấm đế của Pancake PCB để tạo ra một bracket giảm sốc, chỉ gắn vừa các bộ phận sau vào Voron V0.2:

• Chỉ dành cho Pancake PCB của Christopher Mueller. Cái PCB này hoàn toàn khác với các bo mạch phổ biến khác, đó là lý do tui làm cái này. Xem link GitHub ở mục remix để biết thêm chi tiết. Các bo mạch khác sẽ không xài được!!
• Chỉ extruder Sherpa Mini. Các lỗ và vị trí được thiết kế riêng cho Sherpa mini và Dragonburner.
• Dragonburner V8. Các phiên bản khác có thể xài được, chưa thử nghiệm.
• LDO 36STH17-1004AHG. Motor dài 20mm sẽ không xài được với cái này! Trừ khi bạn in thêm miếng đệm cho lỗ M3 x 8 trên X-carriage.

Cái bracket này kẹp dây cho cáp umbilical microfit của Pancake Board, và có thể gắn thêm dây rút 4mm.

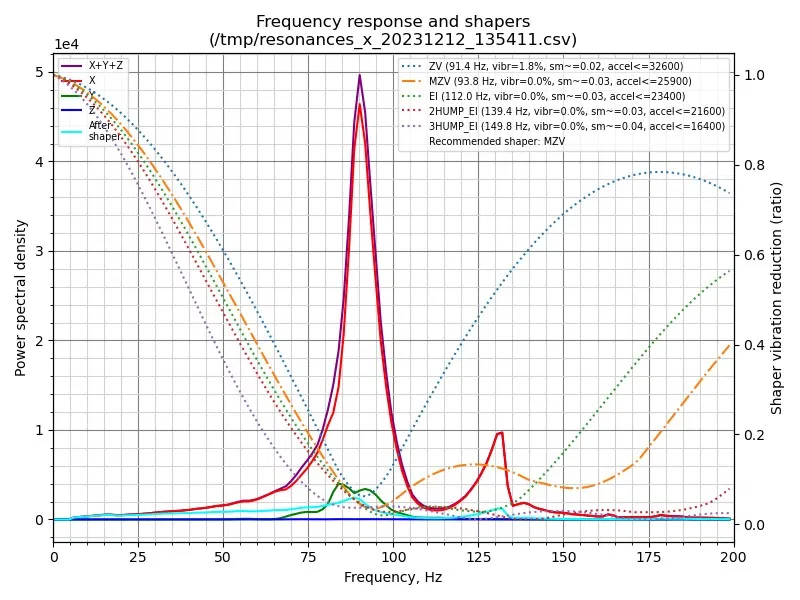

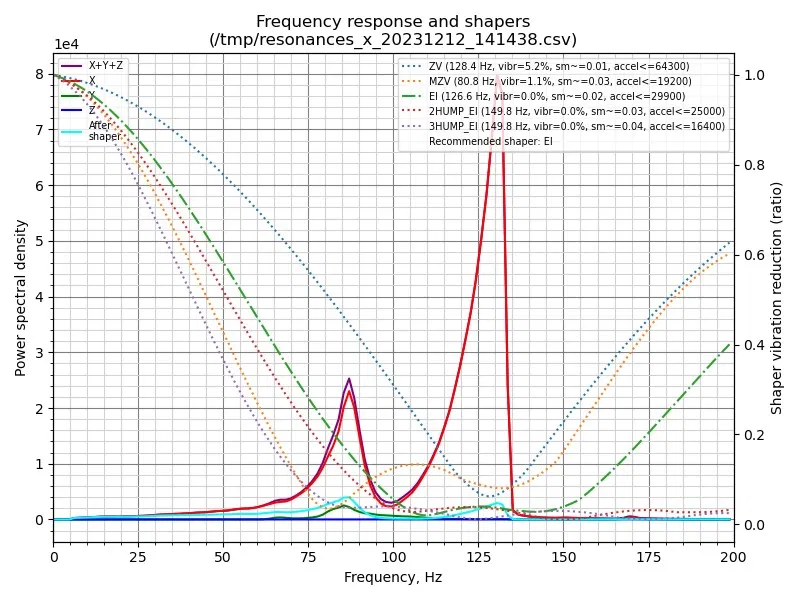

Cái bracket này giúp làm cứng phần đầu tool head khá nhiều, đặc biệt là theo chiều X. Hình dưới là biểu đồ trước và sau khi gắn cho trục X trên con V0.2 của tui. Tuyên bố miễn trừ trách nhiệm: Kết quả của bạn sẽ khác tui, nhưng bạn chắc chắn sẽ thấy tần số rung được cải thiện!

Phần cứng

2 x ốc M3 x 8 dùng cho lỗ Bracket với X Carriage.

2 x ốc M3 x 14 lục giác (chất liệu bất kỳ) dùng làm chân đế (standoffs).

2 x ốc M3 x 25 dùng cho nắp sau (là hàng stock từ link github của Pancake PCB).

Cài đặt in

Nên dùng ABS hoặc vật liệu chịu nhiệt cao hơn để chống nhiệt từ motor!

Supports đã được tích hợp sẵn trong model.

Cài đặt stock của Voron, lớp in 0.2mm, đầu phun 0.4mm, tối thiểu 4 lớp tường, 5 lớp trên và dưới, 40% infill.
