Sherpa Mini - Dụng cụ cắt filament có đuôi

Vì ban đầu em gặp khó khăn khi cắt đầu sợi filament cho ngon lành, nên em tự chế một cái riêng.

Đầu tiên em thử thiết kế của The Printing Shark, nhưng không ưng cái lò xo cũng như cách gắn lưỡi dao.

Ý tưởng chung thì vẫn vậy, một cái tay đòn đơn giản gắn lưỡi dao #11, được di chuyển bởi chính đầu in, va vào một khối cố định nào đó trên khung máy.

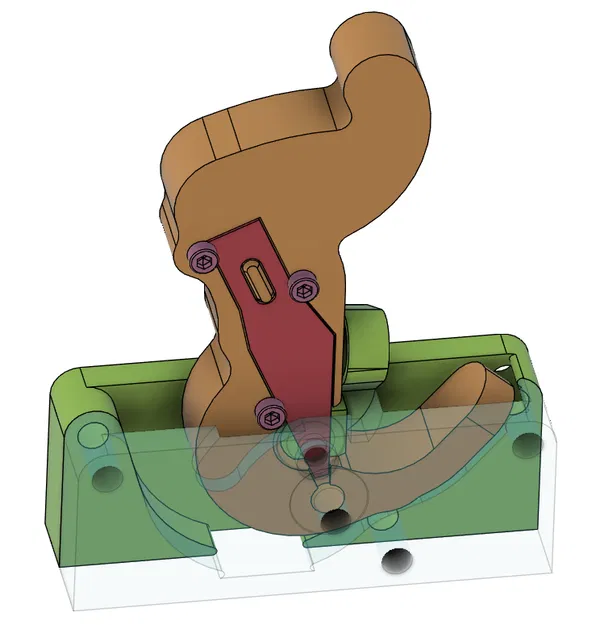

Tuy nhiên, em quyết định dùng một cái chốt thép 3mm làm trục xoay, và 3 con vít M2x6 để gắn lưỡi dao vào tay đòn. Em thay lò xo bằng 3 nam châm 6x3mm - cái trên tay đòn và cái dưới đế sẽ đẩy nhau, để tay đòn bật về hết cỡ. Sau đó, một nam châm thứ hai gắn ở cái "đuôi" nhỏ của tay đòn sẽ kéo tay đòn về vị trí nghỉ ổn định. Như vậy thì nó sẽ không rung lắc khi in (ít nhất là ở 10k accel, máy em không chạy nổi hơn), và có đủ hành trình để cắt ngon lành, rồi tự bật về vị trí nghỉ.

Lưỡi dao được giấu sâu nhất có thể từ phía dưới, và cũng được khoét lõm vào tay đòn, để giảm thiểu rủi ro bị cắt trúng tay.

Đường đi của filament có vát cạnh và bo tròn rộng rãi để giúp sợi filament di chuyển trơn tru vào hot end.

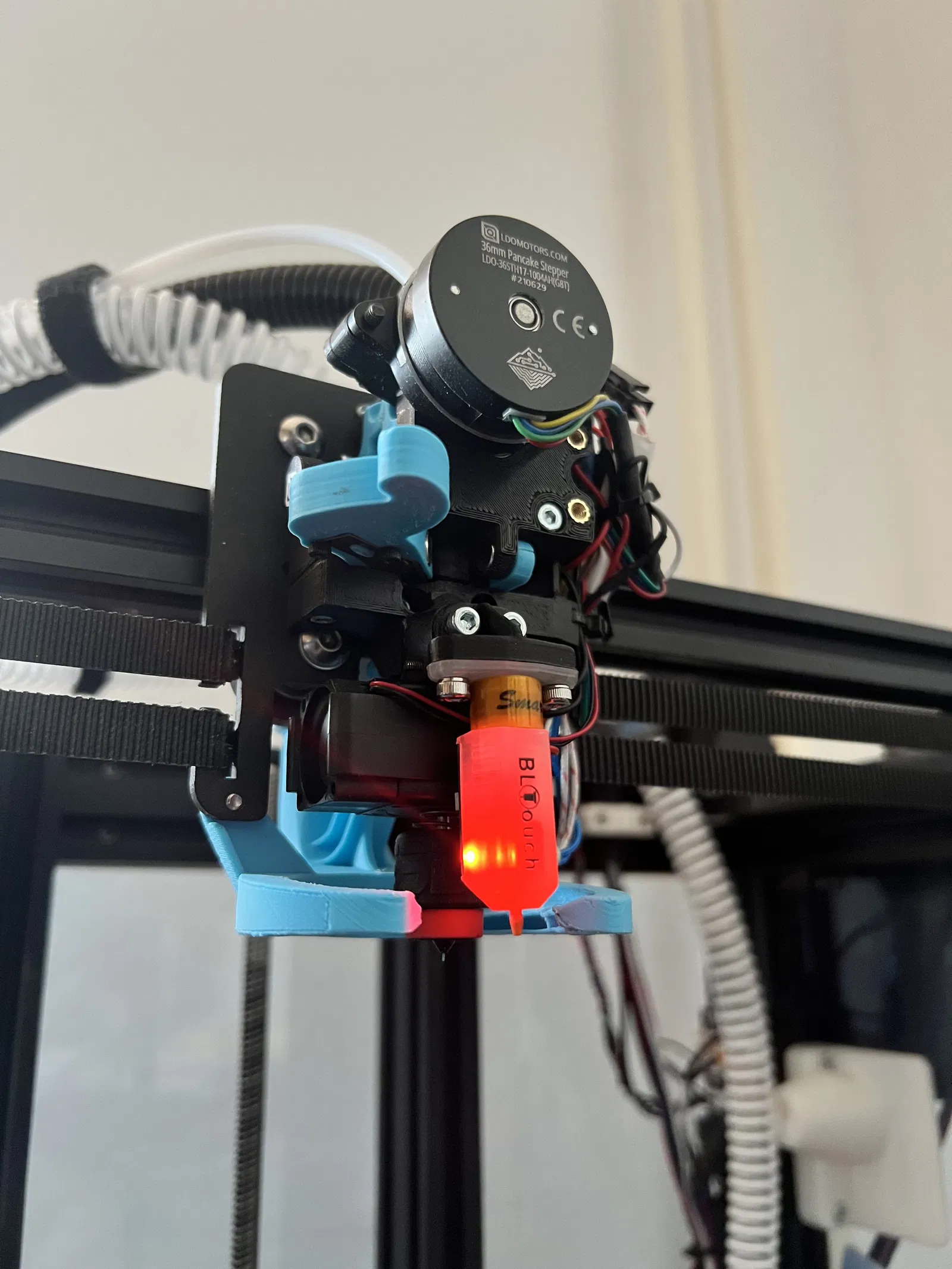

Kiểu gắn được thiết kế để dùng với extruder Sherpa Mini, làm miếng nối giữa hot end và extruder. Ý định của em là thiết kế module này để tích hợp vào đầu in vốn bị giới hạn không gian của em, và đến giờ thì nó hoạt động đúng như mong đợi - với 100 lần thay filament đã không có một lần nào bị lỗi, kẹt filament, hay cắt không đứt.

Khi dùng nhiều hơn, em sẽ chia sẻ thêm thiết kế của đầu in.

BOM:

• 1 lưỡi dao #11 Exacto - bẻ gãy phần mũi bằng kìm
• 1 chốt 3mm, dài khoảng 15mm
• 3 nam châm 6x3mm
• 3 vít M2x6

Cài đặt in:

• Xoay các bộ phận trên mặt phẳng nhất để có chất lượng in tốt nhất. Em in trên mặt lưng (có lỗ mở nhỏ hơn) với một ít support hình cây cho phần nhô ra ở giữa.
• Do nhiệt độ cao dự kiến ở trên bàn nhiệt và đầu in, nên dùng ít nhất là ABS hoặc ASA - PETG hoặc PLA có thể bị biến dạng theo thời gian và có thể làm bung lưỡi dao.
• Layer height của tay đòn là 0.1mm, để có thể gắn lưỡi dao rất mỏng vào tay đòn.
• Em dùng 4 tường, 6 lớp đáy và 8 lớp đỉnh, infill 20%, tuy nhiên thiết kế này khá dễ chịu về cài đặt in.

Xin cảm ơn Sakitume đã thử nghiệm phiên bản trước của dụng cụ cắt này!
