Đèn đường TT TGL 20997-01 RSL 1 Cột bát giác (Tỷ lệ 1:120)

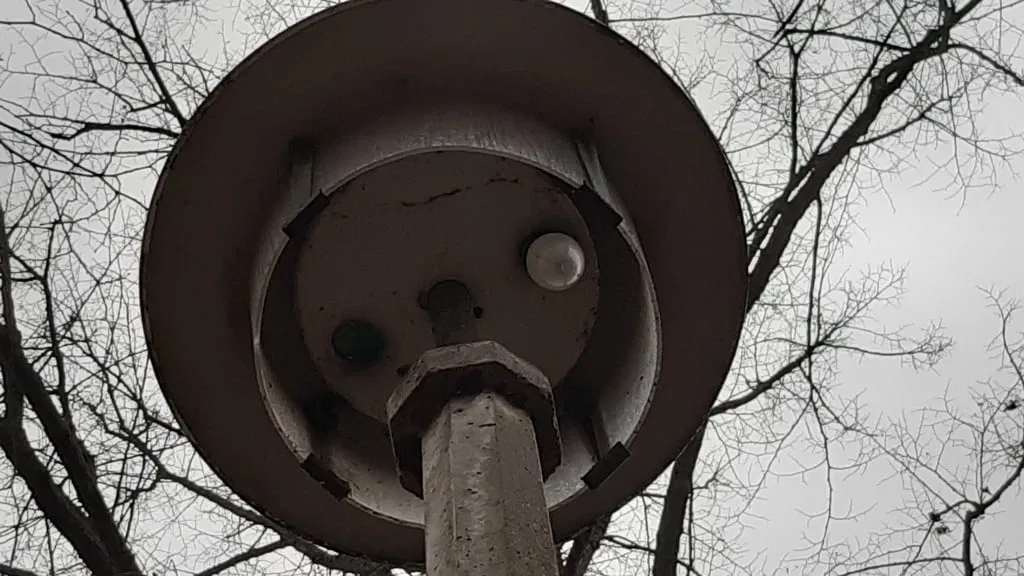

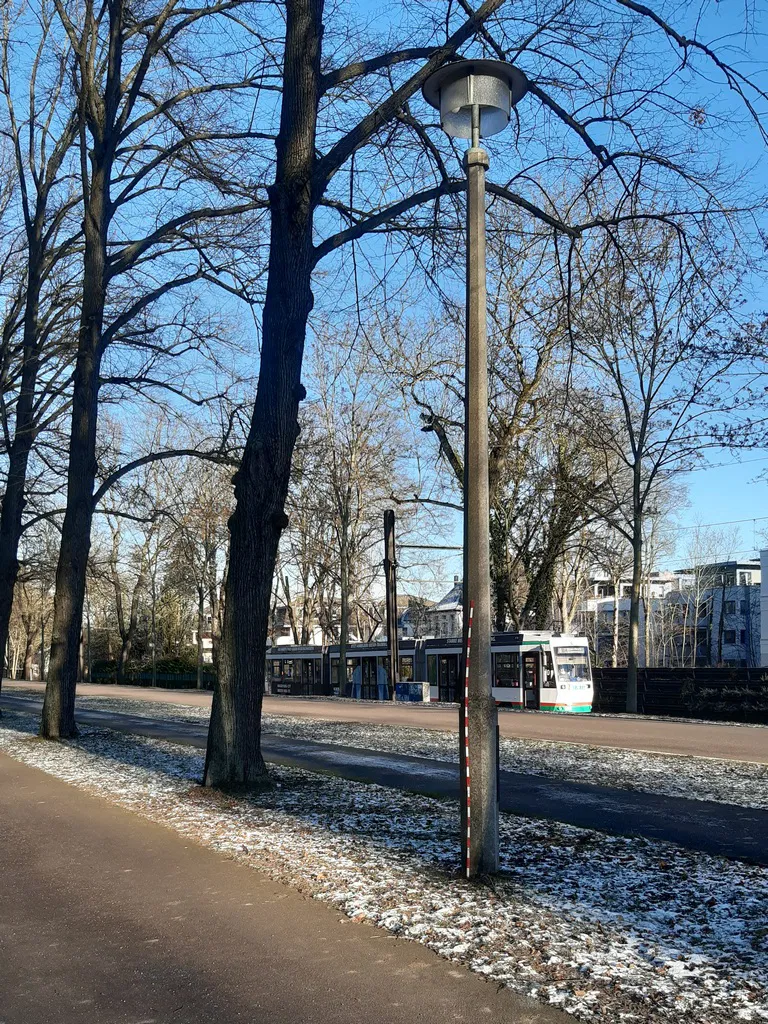

Đèn đường loại RSL 1 rất phổ biến ở Đông Đức. Đối với hình dạng cột tròn, tiêu chuẩn là TGL 20997-01 từ năm 1973 [1] và danh mục B 7320 PEM [2].

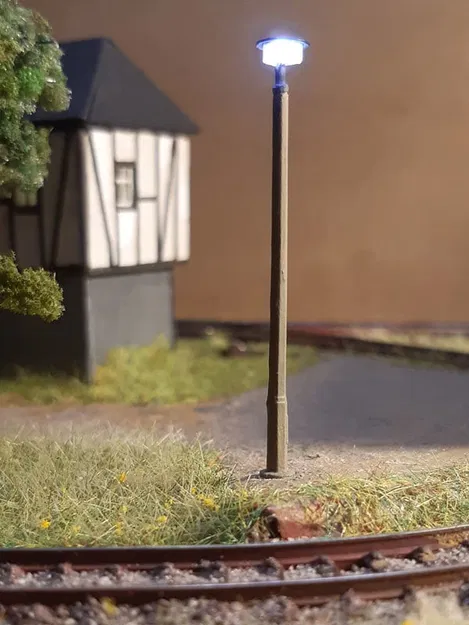

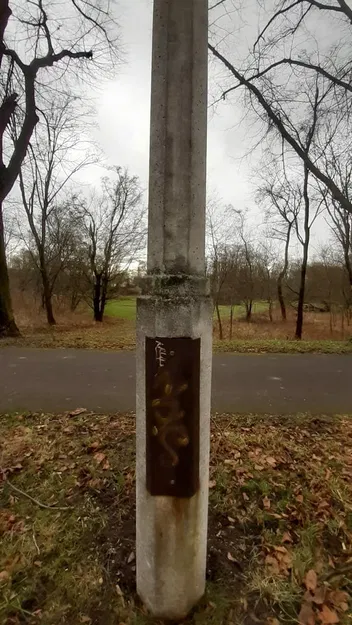

Tôi nhớ từ thời thơ ấu của mình về những cột hình bát giác, sau một số nghiên cứu trên TT-Board (cảm ơn Werner) [4], cuối cùng tôi đã tìm và chế tạo một số chiếc có tiết diện hình bát giác theo tỷ lệ TT (1:120).

Công ty 2K Moxa Lighting GmbH ngày nay vẫn sản xuất đèn tương tự [3].

In ấn

Sử dụng phiên bản 05 hoặc 04. Phiên bản 05 có một số cải tiến nhỏ, nhưng tôi chỉ tạo ra chúng sau khi đã in đủ cho lần sau...

Đối với các tỷ lệ lớn hơn, việc kết nối với LED không phù hợp, nhưng việc gắn LED sẽ ít gặp vấn đề hơn. Có thể chao đèn của các phiên bản cũ 03 vẫn có thể sử dụng được.

Phiên bản 03 có một kết nối khác giữa cột và đầu đèn, nhưng có lẽ ai đó sẽ thích thử nghiệm điều gì đó khác với nó.

Khi in:

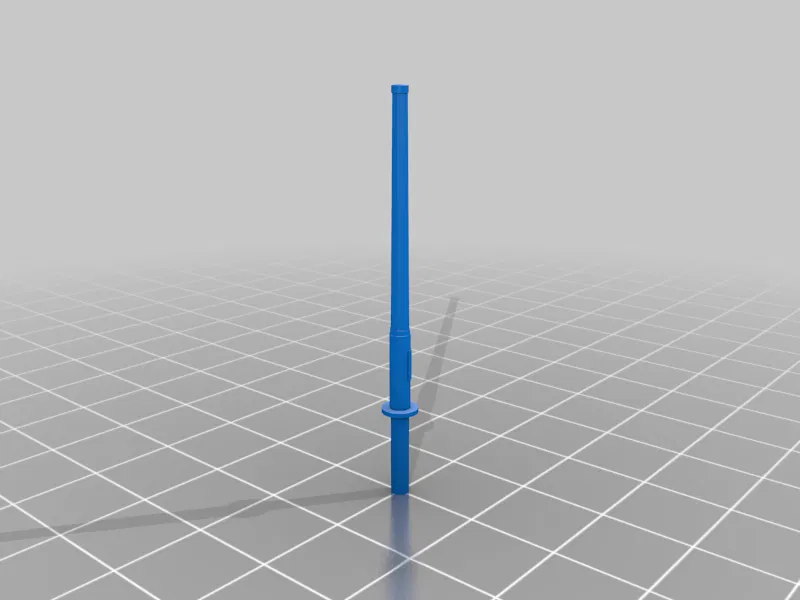

• Nhựa màu xám/tối cho cột (tôi đã in thẳng đứng để có hình dạng tốt hơn)

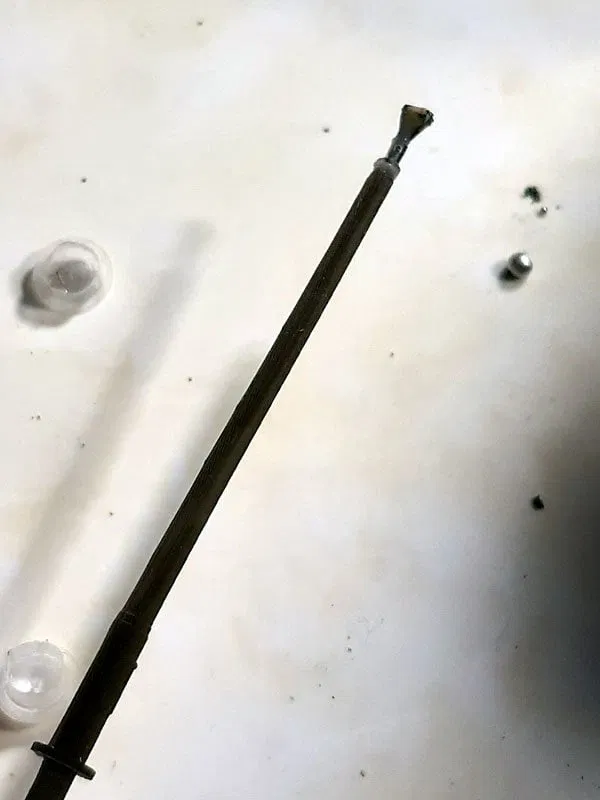

  Trước khi đông cứng, nhựa phải được rửa sạch khỏi lỗ để dây vẫn có thể luồn qua! Tôi đã sử dụng một ống tiêm chứa cồn và cột đèn như một "ống thông" để làm việc này.

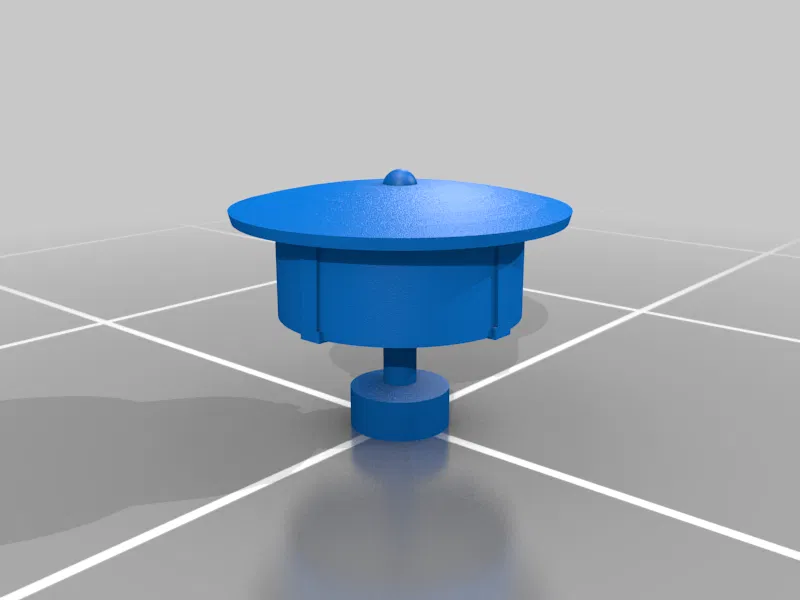

• Nhựa trong cho đầu đèn (tôi đã in phần trên úp xuống để dễ dàng làm sạch)

  Sơn chống sáng ở mặt trên sẽ ngăn ánh sáng chiếu lên trên.

Chiếu sáng

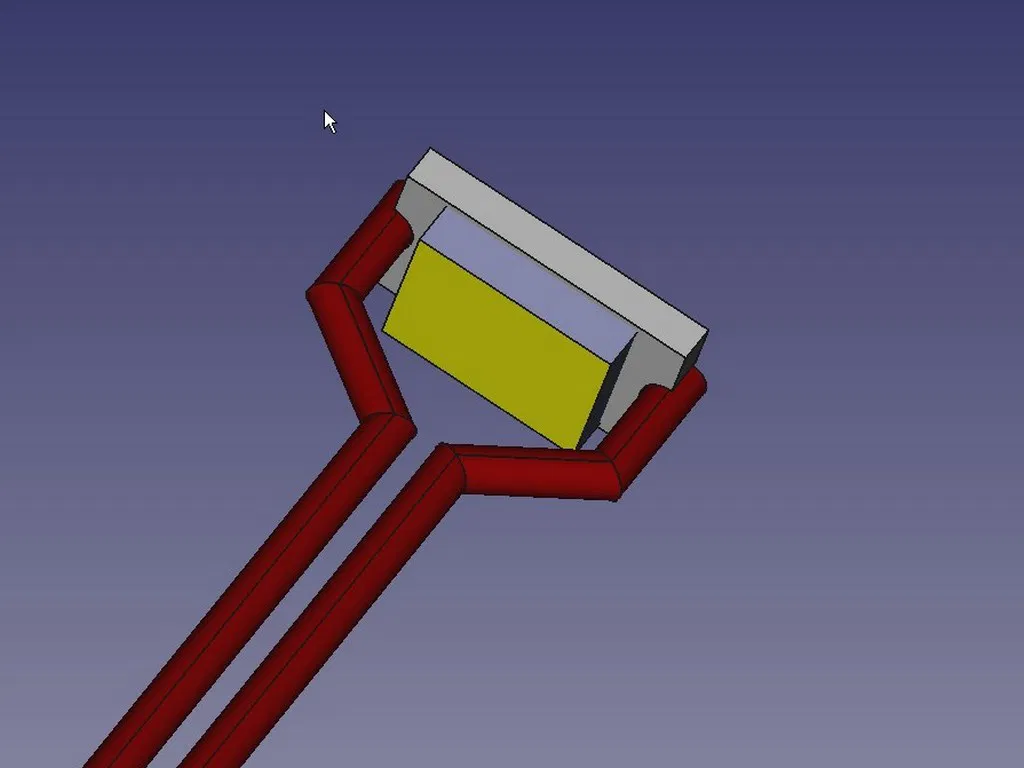

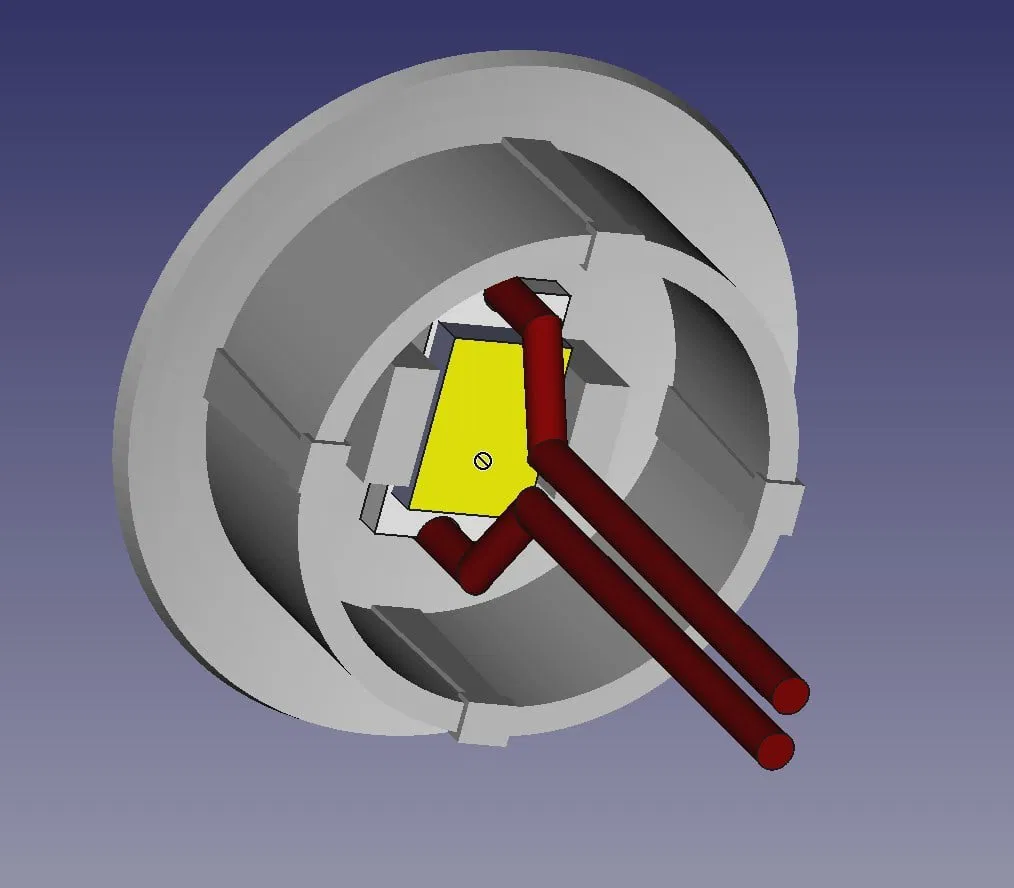

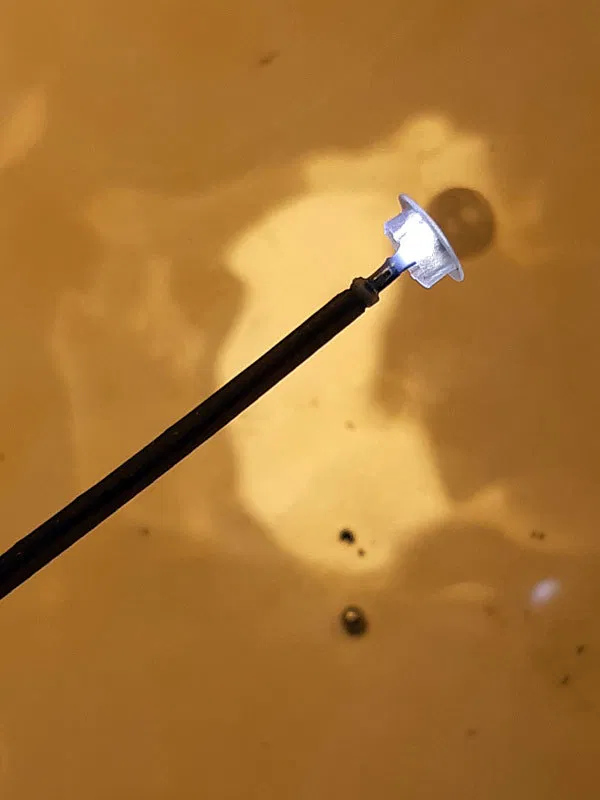

Đầu đèn có chỗ cho một đèn LED SMD kích thước 0805. Tôi đã hàn đèn LED vào giữa hai sợi dây đồng tráng men 0,3mm theo hướng ánh sáng và dán mặt sau của đèn LED vào đầu đèn (xem sơ đồ).

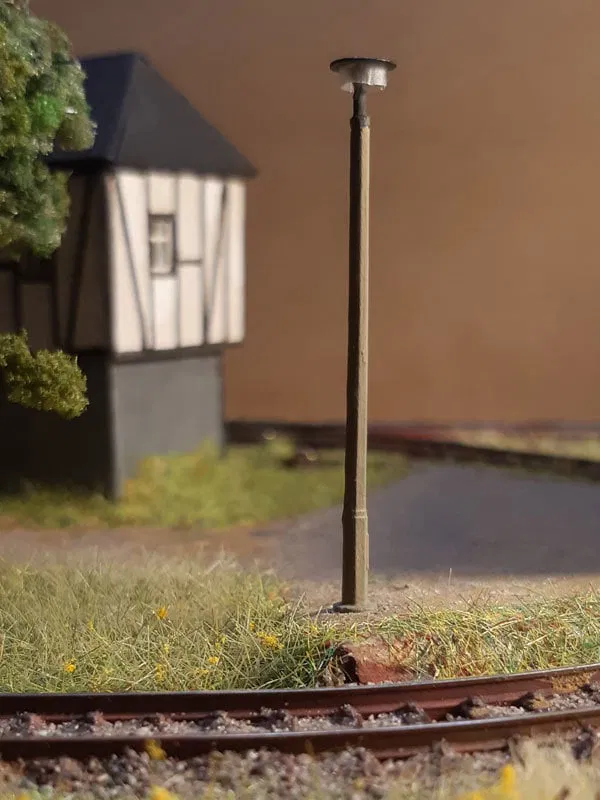

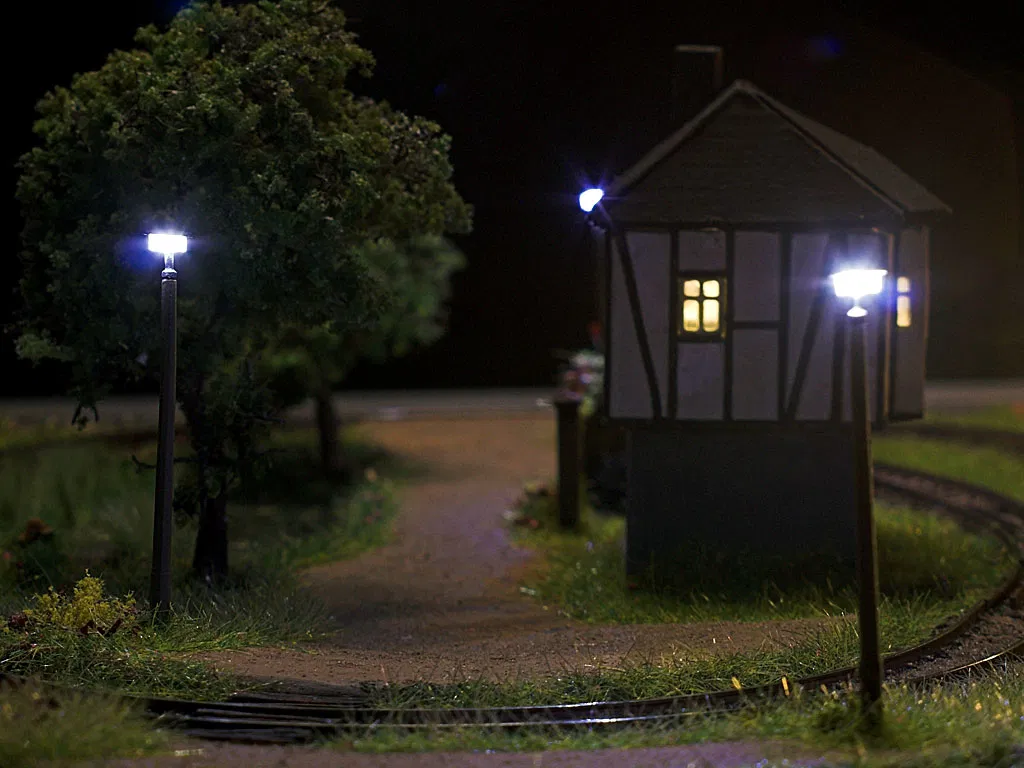

Tôi đã sử dụng các bộ phận của phiên bản 04 cho bản in cuối cùng của mình. Một số hình ảnh hiển thị phiên bản thử nghiệm của tôi.

Cấp phép

Tôi không muốn bất kỳ ai sử dụng thiết kế này và các bản in từ nó cho mục đích thương mại. Tuy nhiên, bạn được phép sử dụng và tùy chỉnh các bộ phận này cho nhu cầu của mình, nhưng vui lòng miễn phí và không mang tính thương mại.

Bất kỳ ai cũng có thể in các tác phẩm của tôi cho các dự án cá nhân, bạn bè thân thiết và có lẽ là câu lạc bộ mô hình đường sắt. Vui lòng chia sẻ kết quả của bạn.

Nếu bạn đại diện cho một câu lạc bộ mô hình hoặc đường sắt, trường học hoặc những nơi tương tự và muốn sử dụng các bản in với số lượng lớn, vui lòng cho tôi biết.
