Thước đo ren bu lông với chỉ số bước ren (metric và SAE)

Tìm kiếm kích thước ren của bu lông mà không cần vặn chúng vào các bộ kiểm tra ren bên trong!

Các bộ kiểm tra ren tiêu chuẩn, nơi bạn vặn bu lông vào một số ren bên trong, có thể gặp vấn đề. Khi nó vừa khít, thật khó để xác định xem bu lông có kích thước sai hay chỉ bị vặn chéo hoặc bị kẹt. Hoặc đối với những bu lông rất giống nhau, bạn có thể vặn bu lông vào 5-10 vòng trước khi nó bị kẹt, và sau đó thật khó để xác định xem nó chỉ là một bu lông bẩn hay kích thước sai.

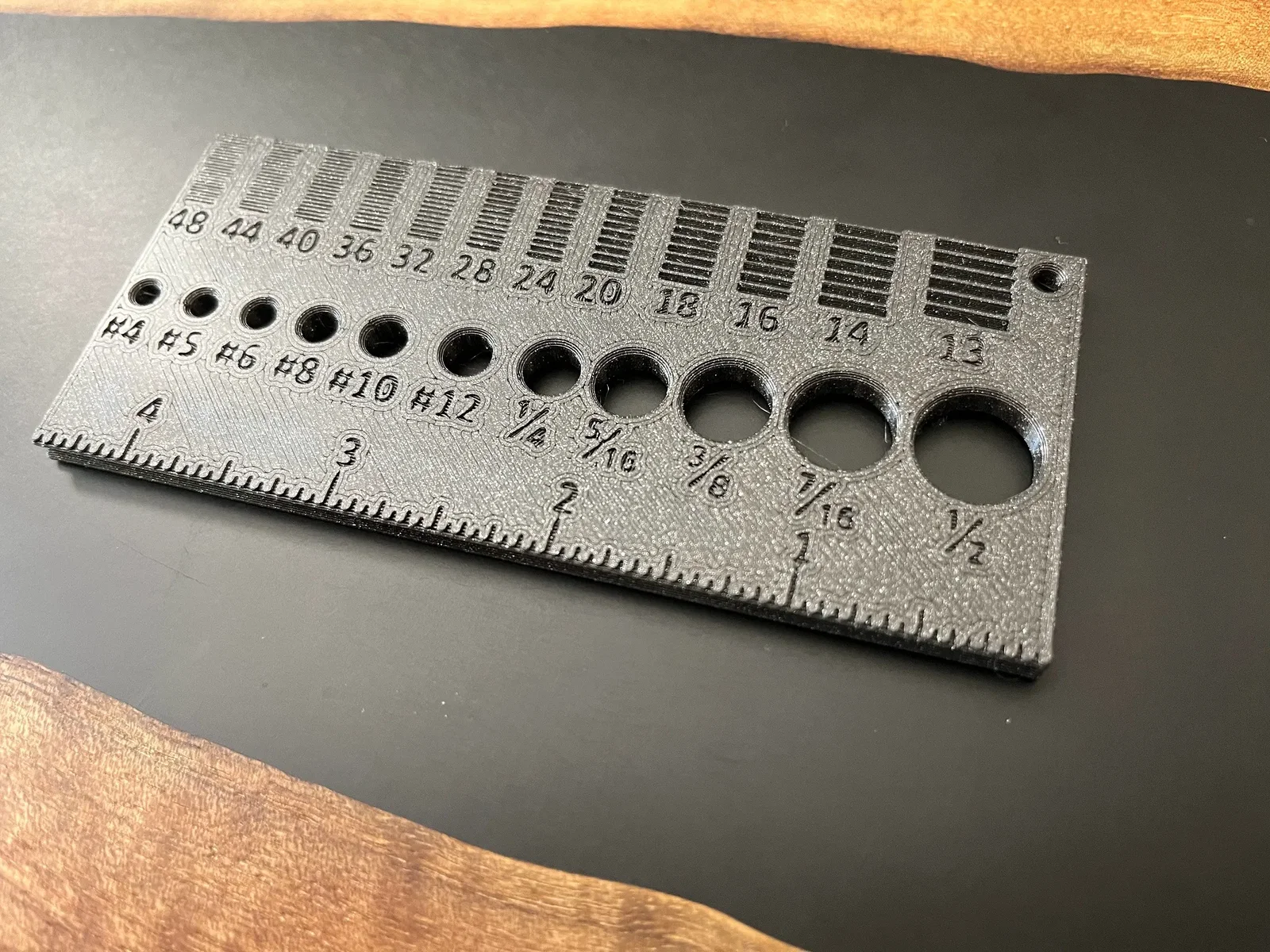

Bộ kiểm tra ren này tránh điều đó bằng cách cho phép bạn nhanh chóng kiểm tra khoảng ½ inch ren mà không cần vặn bu lông vào một bộ kiểm tra. Bu lông sẽ rất chắc chắn vừa khít hoàn toàn vào kích thước ren đúng, trong khi nó sẽ không vừa khít vào các ren sai.

Cũng bao gồm các lỗ để xác định đường kính của bu lông, và một rãnh để giữ bu lông dễ dàng với một thước để đo chiều dài.

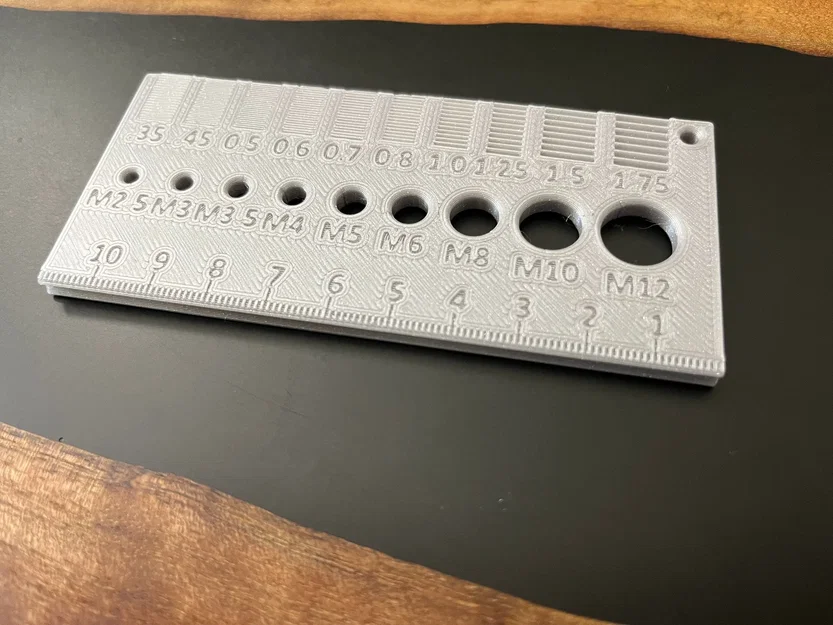

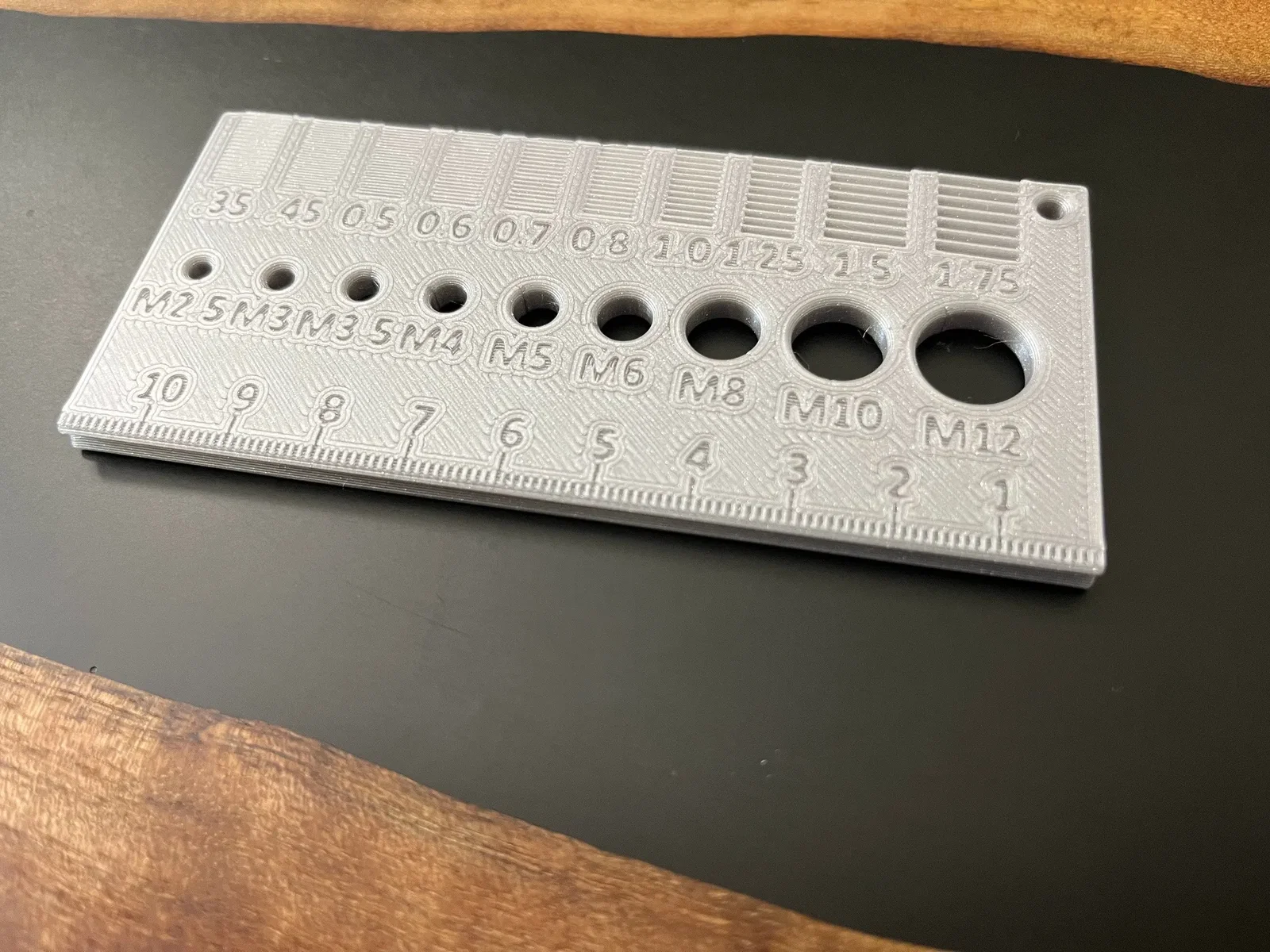

Đây là một chút thử nghiệm, các ren mịn nhất là những chi tiết tinh xảo nhất mà tôi đã cố gắng in 3D cho đến nay. Bu lông nhỏ nhất mà tôi có để thử nghiệm có 32 TPI, nhưng nó rất rõ ràng phù hợp với bộ kiểm tra, và bộ kiểm tra 48 TPI mịn nhất trông có vẻ sẽ hoạt động tốt. Hai ren mét mịn nhất (0.35 và 0.45) có thể không sử dụng được với máy in/cài đặt in của tôi. Tuy nhiên, 0.5 trông có vẻ sử dụng được.

In trên một Prusa mk4 sử dụng các mẫu PLA 25g đi kèm với các cài đặt tiêu chuẩn. In nó úp mặt xuống cho kết quả tốt hơn nhiều so với úp mặt lên. Tuy nhiên, các ren mịn nhất trên bộ kiểm tra mét đã bị phẳng lại. Có thể in những cái này mặt lên sẽ hoạt động tốt hơn.
