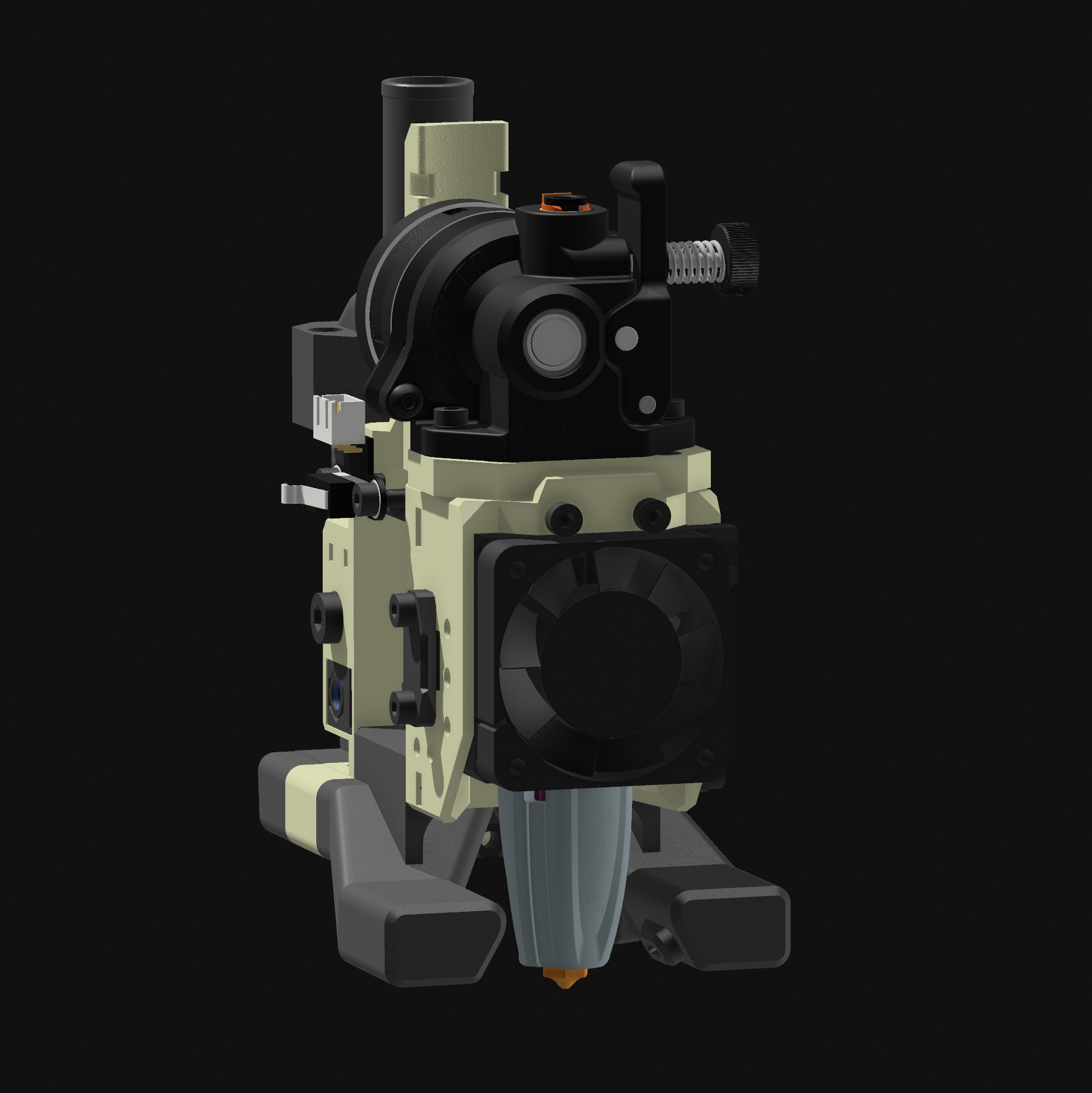

Ống Dẫn Khí Luồng Cao EVA 3.0

Tui để ý thấy cái ống dẫn khí zin của đầu EVA 3.0 á, nó lại thổi khí về phía trước cái chỗ nóng nóng đó. Làm mát kiểu gì cũng thấy hổng có đủ dù tui có gắn quạt xịn hơn rồi, nên tui nghĩ cái này là nó đang cản trở đó.

Tui muốn tập trung luồng khí xuống dưới cái chỗ nóng đó thay vì thổi phía trước.

Sau khi coi cái hệ thống berd air rồi coi mấy cái clip của piracer velociraptor á, tui thấy có vẻ khả quan với cái ống dẫn khí mà nó tạo ra áp suất tĩnh bằng mấy cái lỗ nhỏ thay vì thổi thẳng luồng khí zin.

Mới đây tui cũng mới gắn cái quạt cpap vô xài nữa, nên tui muốn thử nghiệm cái này.

Đây là kết quả của mấy lần thử tới thử lui, tui hổng biết mà cũng hổng muốn mò cái mô phỏng CFD gì hết trơn á, nhưng mà coi bộ nó cũng làm khá tốt cái vụ đặt luồng khí ngay dưới chỗ nóng.

Tui cũng dịch mấy cái lỗ ra xa nhau chút để cho luồng khí nó hổng có đụng nhau, với lại coi bộ nó cũng làm tốt vụ đó luôn.

Hiện tại thì cái này vẫn còn là thử nghiệm nha, nhưng mà nếu mấy ông đang tìm cách cải thiện vụ làm mát cho cái đầu EVA 3.0 của mình thì cứ lấy cái này làm điểm bắt đầu rồi cho tui xin ý kiến nha.

Cái ống dẫn khí này có mấy phiên bản có cái đế gắn cảm biến beacon luôn, nhưng mà tui chưa có test, đang chờ cái rev H của tui ship về.

Nó cũng có phiên bản có chữ “layer” trong tên, lấy ý tưởng của piracer velociraptor là cũng dẫn khí ra xa cái đầu máy để cố gắng làm mát lớp trên cùng nhiều hơn.

In theo kiểu EVA chuẩn, để cái mặt sau của ống dẫn khí trên cái khay in (giống mấy cái ống dẫn khí zin của EVA vậy đó).

Lưu ý: cái ống dẫn khí này được thiết kế cho cái đầu RAPIDO UHF nên khi gắn với mấy cái ống dẫn khí khác thì có thể nó sẽ khác.

CẬP NHẬT ----

Tôi đã kéo dài cái ống dẫn khí volcano zin ra một chút sau khi chỉnh sửa cad trong OnShape. Tôi kéo dài nó thêm gần 3mm về phía đầu nóng, giúp định hướng luồng khí xuống dưới đầu nóng nhiều hơn thay vì thổi về phía trước. Trông nó không được đẹp lắm nhưng tôi đã thêm các tệp bên dưới.
