Vỏ Màn hình LCD Mini 12864 cho Thanh nhôm 2020 V-Slot

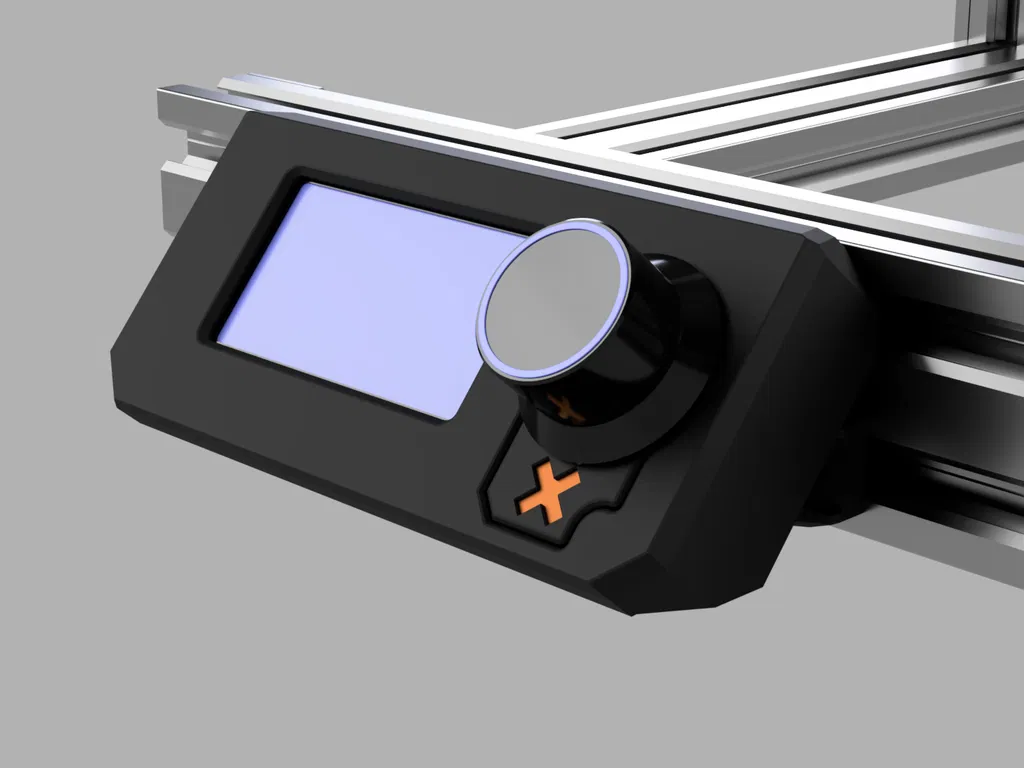

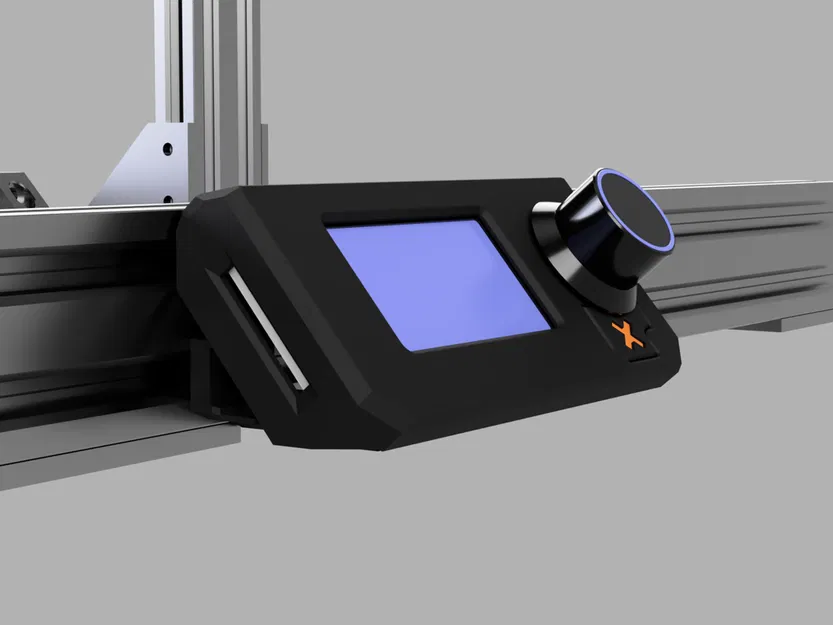

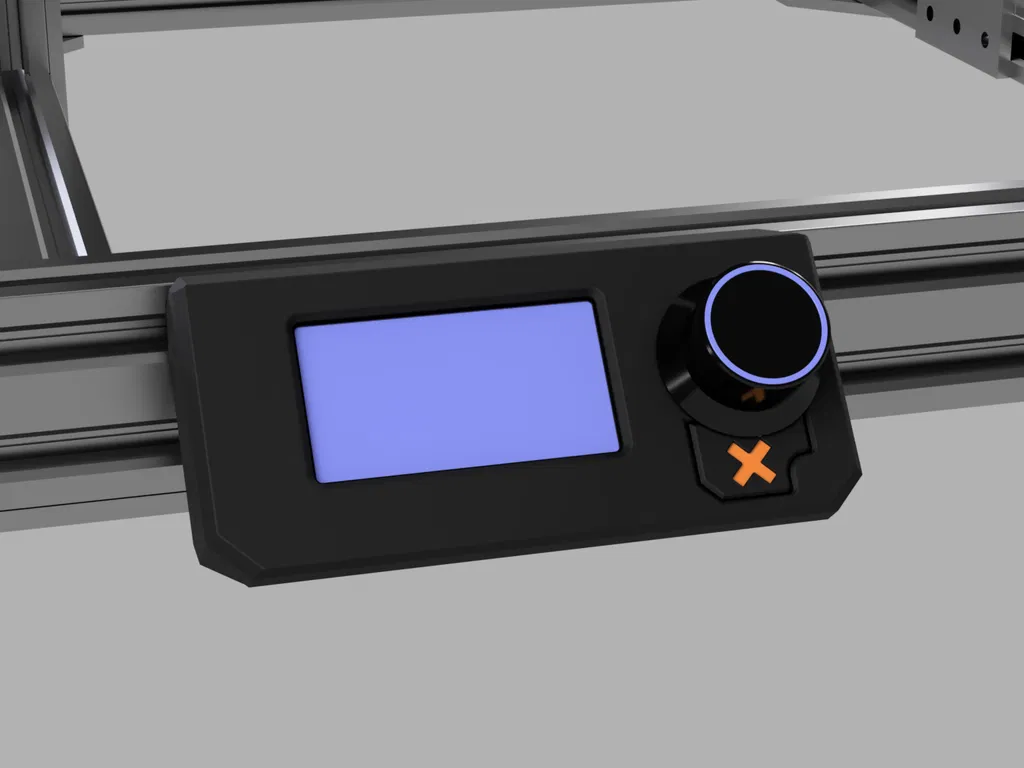

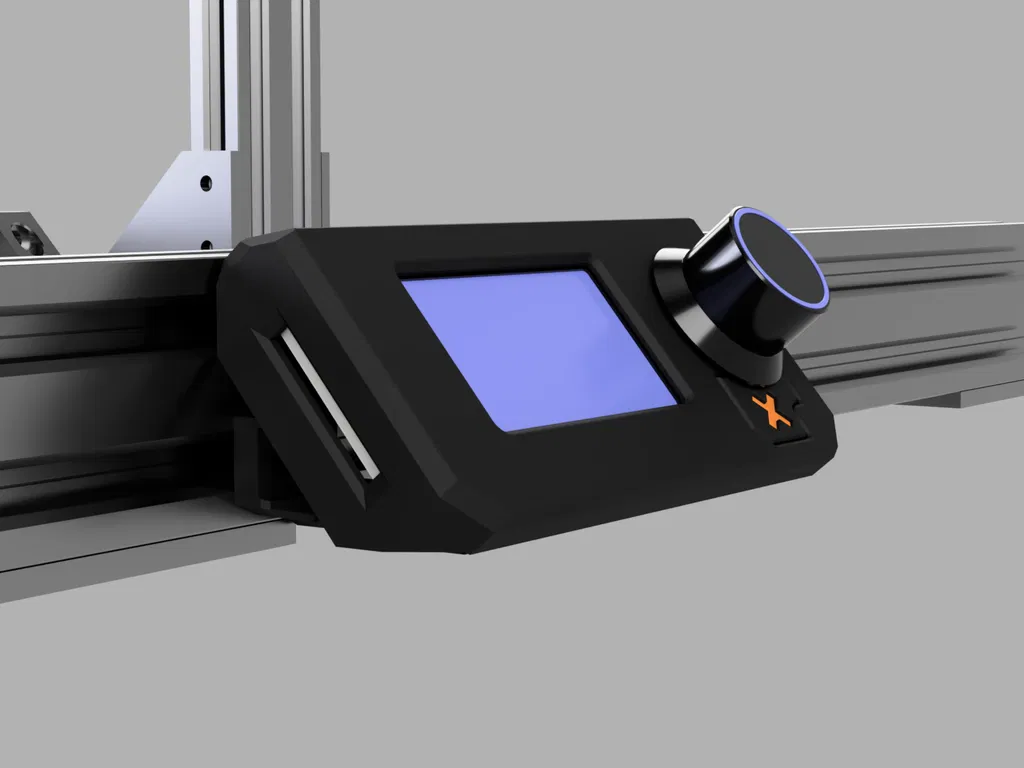

Cái vỏ cho Màn hình LCD fysetc mini12864 có thể gắn vào thanh nhôm 2020 v-slot.

Để nút reset hoạt động, bạn cần thay thế nút gạt bằng loại có profile thấp hơn. Việc này đòi hỏi kinh nghiệm hàn chút đỉnh, nhưng thực ra cũng khá đơn giản. Bạn cũng có thể thử cắt gọt nó đi (nút gạt có lỗ rỗng, dùng Dremel để cắt cho gọn).

Mọi chỉnh sửa đều do bạn tự chịu trách nhiệm ;)

Linh kiện cần có:

• 1x Nút gạt 6x6x5
• 4x Ốc M3 dài 10mm để gắn màn hình/vỏ
• 2x Ốc M5 dài 10mm/TNut để gắn bộ phận này vào thanh nhôm 2020 v-slot

Lịch sử

[V3] 2021-01-10

• Cải tiến nhiều chi tiết nhỏ lẻ khác nhau

[V2] 2020-10-10

• Tăng kích thước nút reset
• Cơ chế nút reset cứng cáp hơn
• Di chuyển nút reset xuống một chút để dễ thấy hơn
• Cải tiến các ngàm giữ để tránh cạ với kẹp kim loại của màn hình
• Thêm phiên bản không có khe cắm thẻ nhớ SD

[V1] 2020-09-20

• Phát hành lần đầu

Hướng dẫn in

Không dùng chế độ bù trừ chân voi (elephant foot compensation), tôi đã thêm các cạnh vát nhẹ vào model để hạn chế các vấn đề liên quan.

Cài đặt in

• Supports: Không
• Infill: 20%
• Layer height: 0.2mm
• Perimeters: 4
• Extrusion width: 0.45
• Filament: PETG, ABS, ASA

Sau khi in

Sau khi in xong vỏ, gỡ ba cái giá đỡ tích hợp sẵn cho đầu đọc thẻ.
