Khay NAS ITX Siêu Ngắn Sâu 4U(ish)

Tao muốn tìm cách nhét cái hệ thống TrueNAS ITX của tao vô cái tủ rack 450mm của tao, mà kiếm hoài không có cái nào nó vừa với cái độ sâu ngắn vậy. Cái gần nhất là cái Sliger CX3701 chỉ dưới 15 inch, mà cũng còn chật chội lắm nếu tính mấy cái dây phía sau nữa.

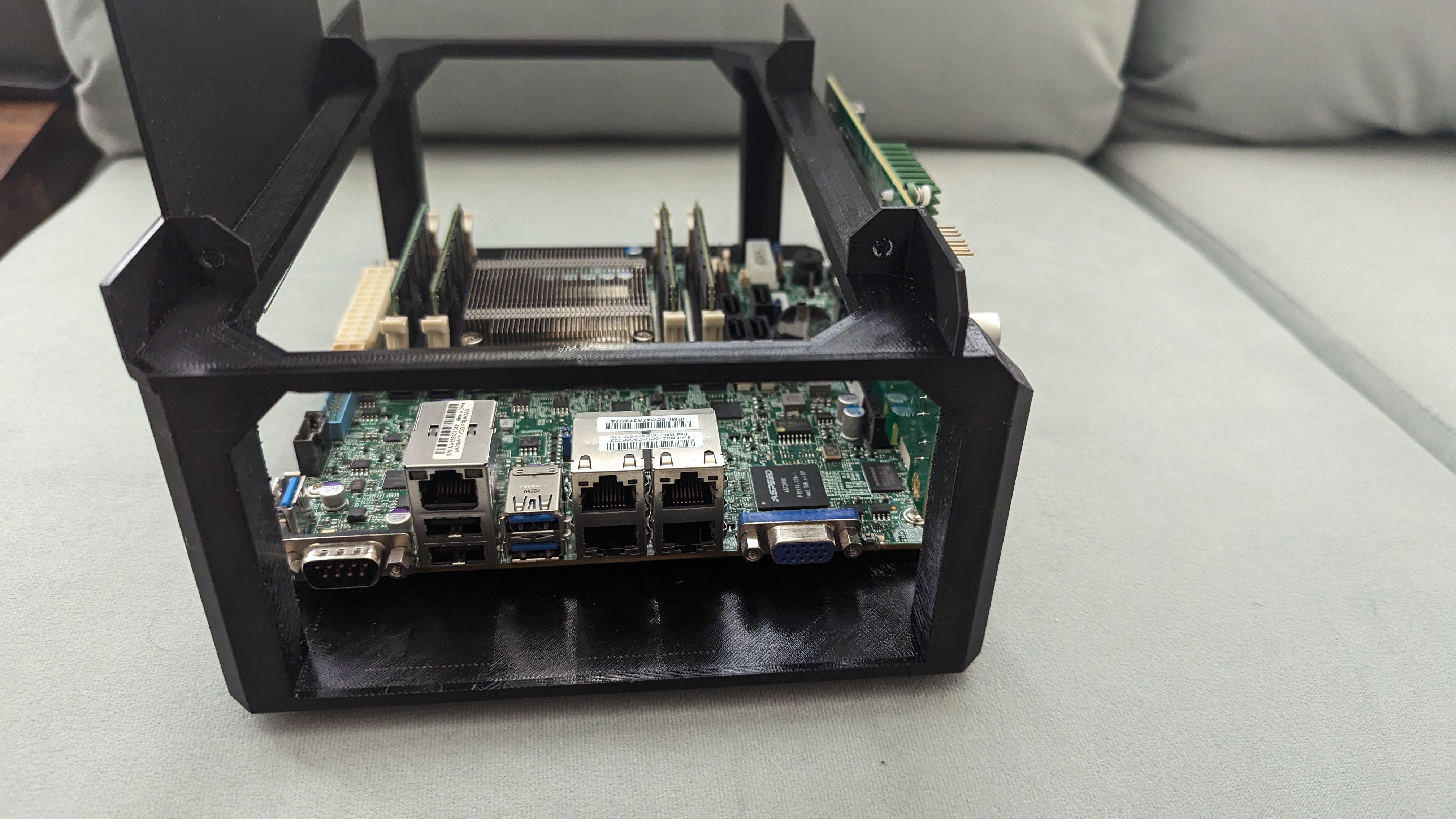

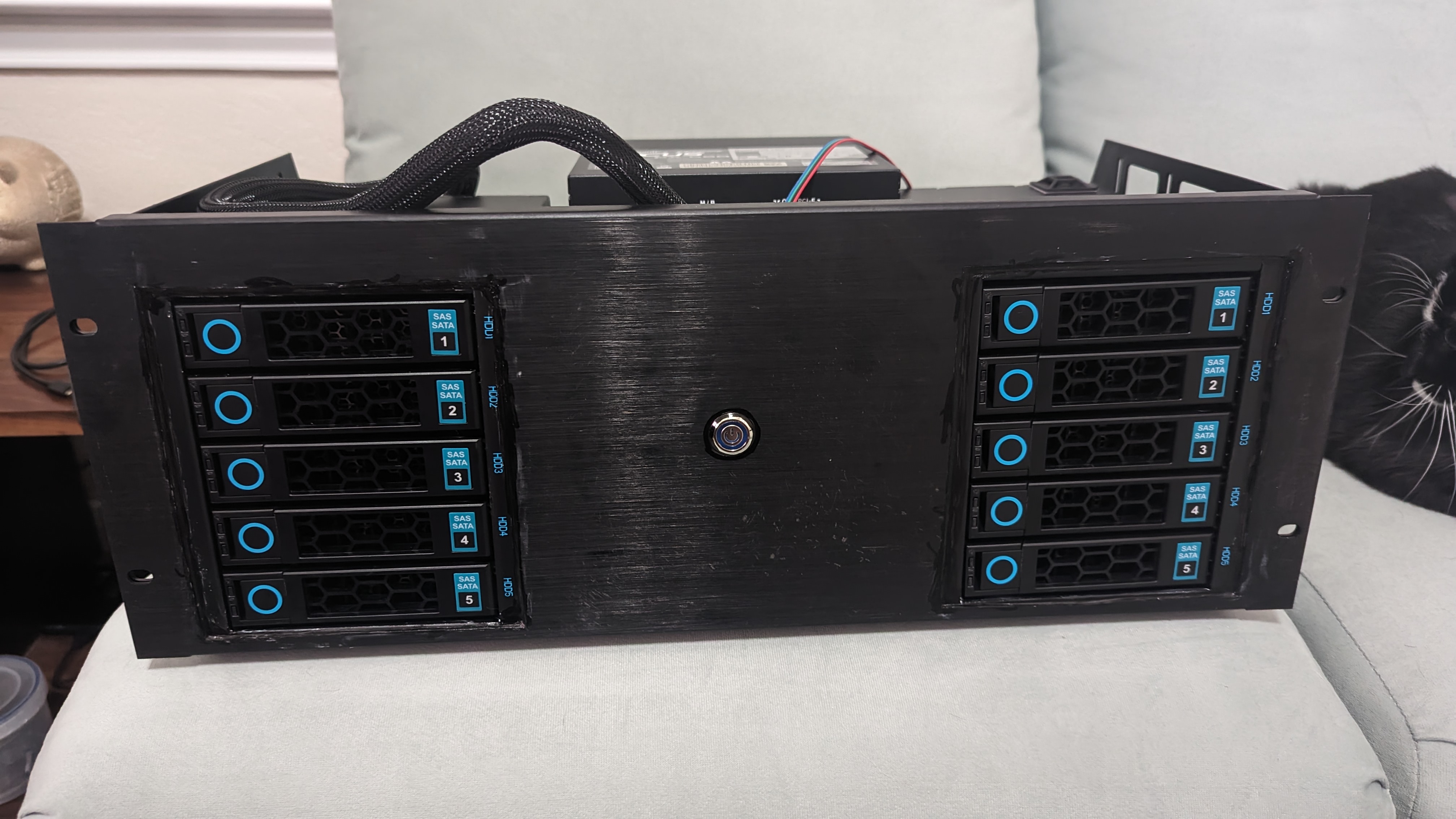

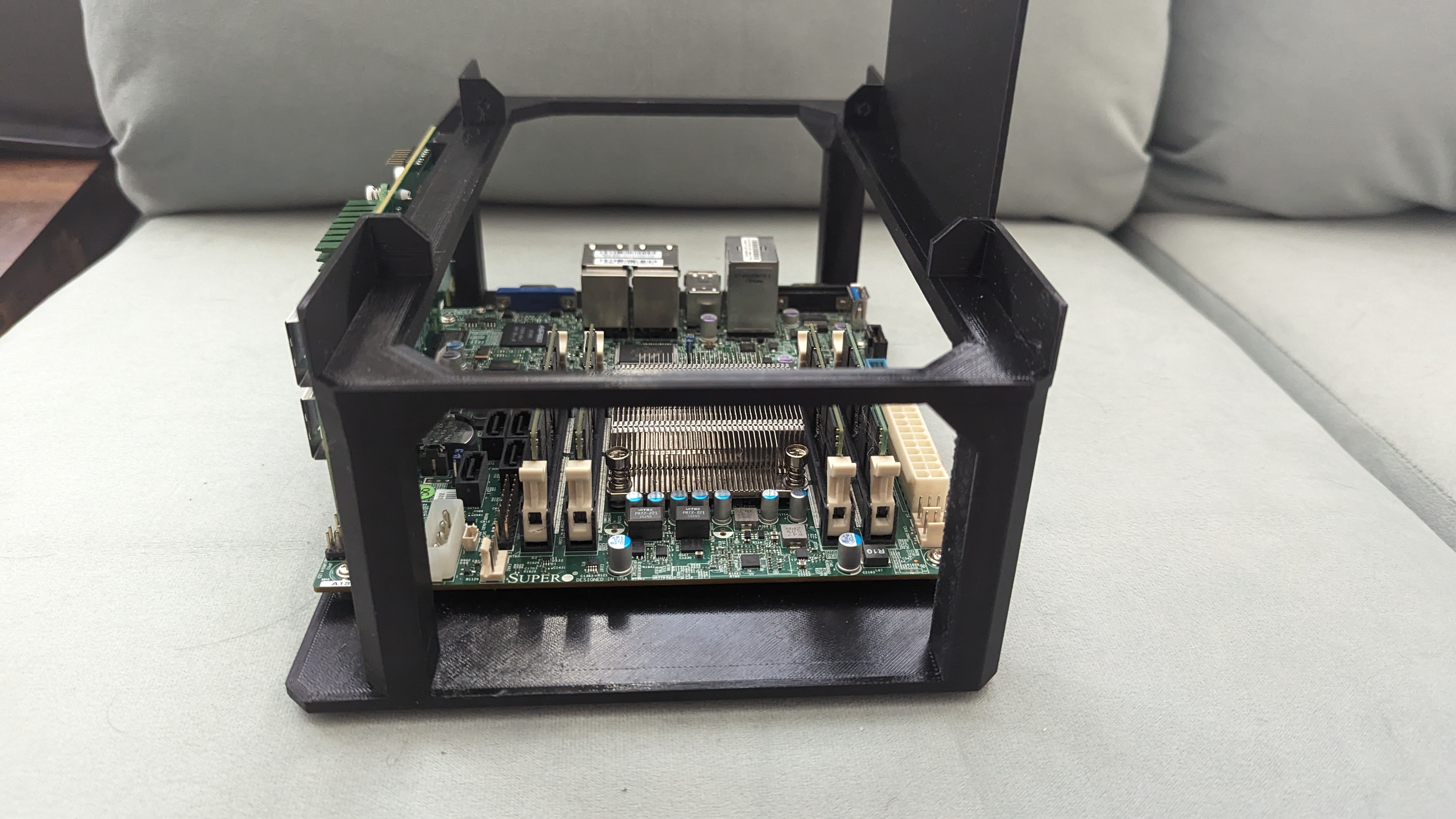

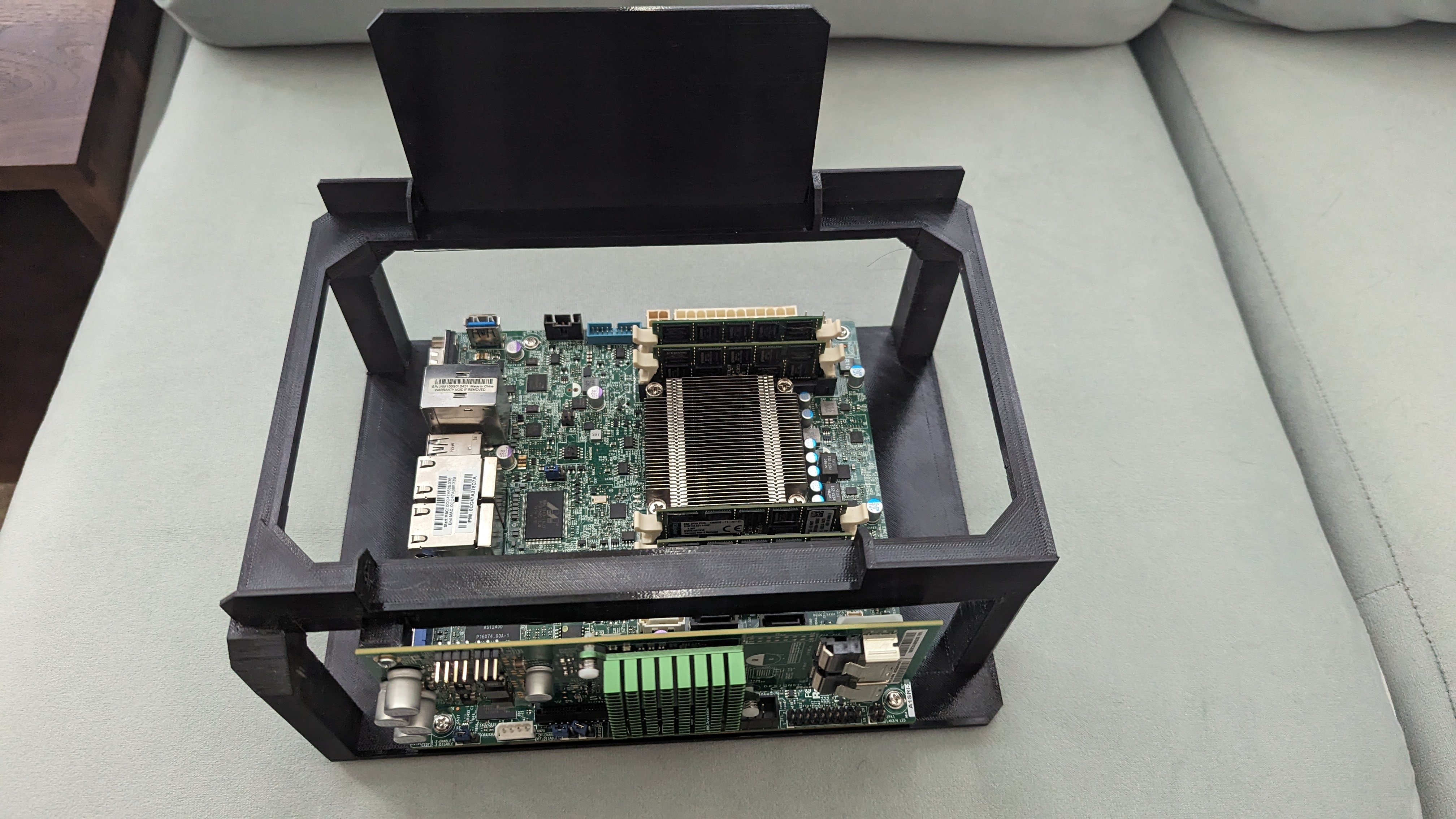

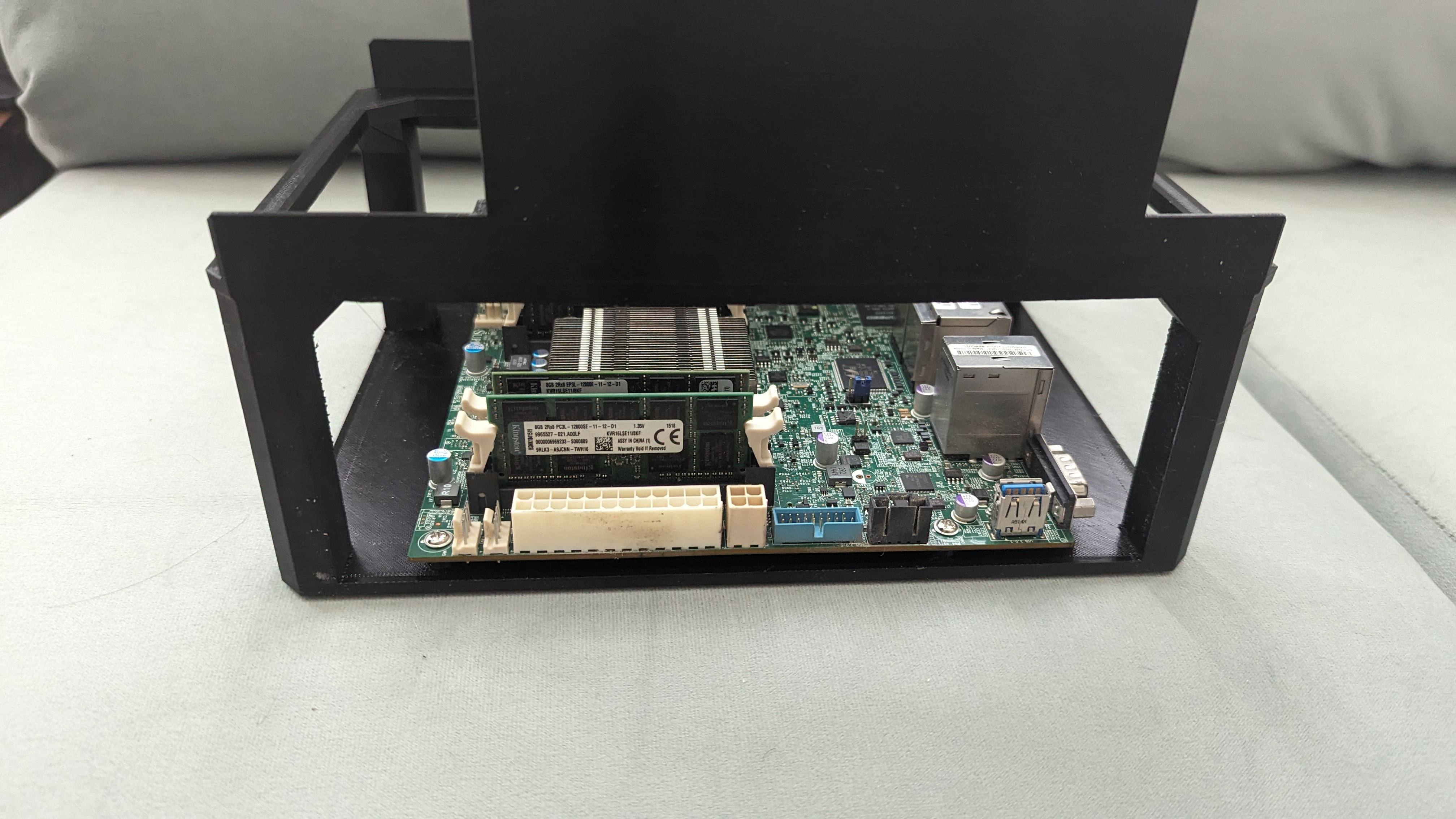

Cái thiết kế trong dự án này, với nguồn ATX và main ITX nằm giữa hai khay hot-swap, cho phép mày nhét tới 10 ổ cứng 3.5" và 4 ổ SSD 2.5" mà chỉ cần dưới 12 inch độ sâu, thậm chí tao có thể nhét xuống còn 10 inch nữa. Tao có thể xài nguồn SFX, nhưng mà tao thích cái quạt bự hơn của mấy cái nguồn ATX full size hơn. (Với lại nó cũng rẻ hơn).

Tao đặt tên nó là 4U(ish) là tại vì cái quạt của HBA nó nhô lên tí xíu thôi là vượt qua cái giới hạn 4U.

Các bộ phận in 3D

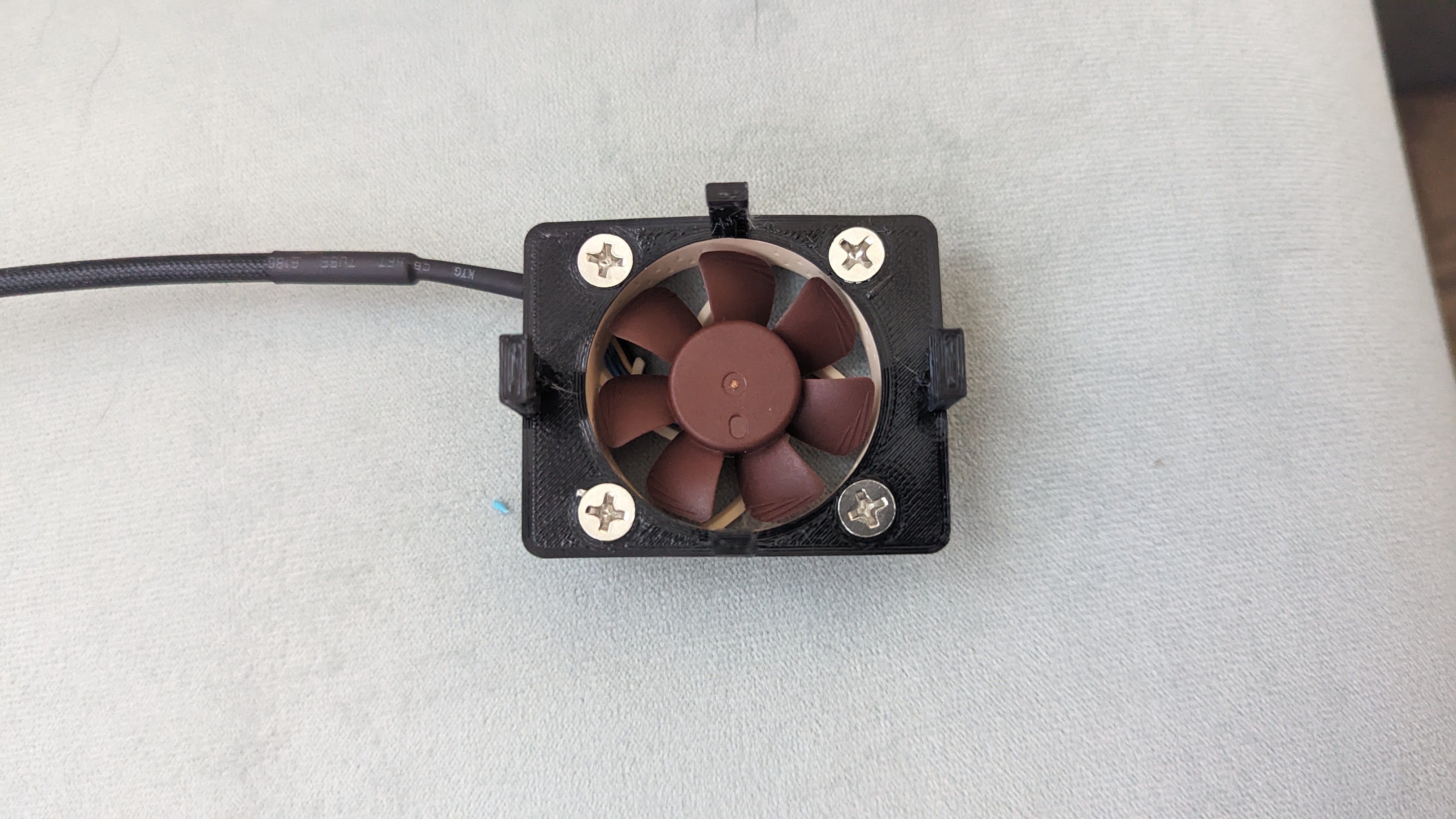

Cái “LSI_9211_Fan_Clip_40mm” gắn cái quạt Noctua NF-A4x10 lên card HBA Supermicro AOC-S3008L-L8e để làm mát.

Cái “SSD_7mm_Dual_Mount” có thể dán lên trên mấy cái khay hot-swap để giữ 2 ổ SSD 2.5"x7mm cho ổ đĩa khởi động của mày hoặc thêm dung lượng lưu trữ.

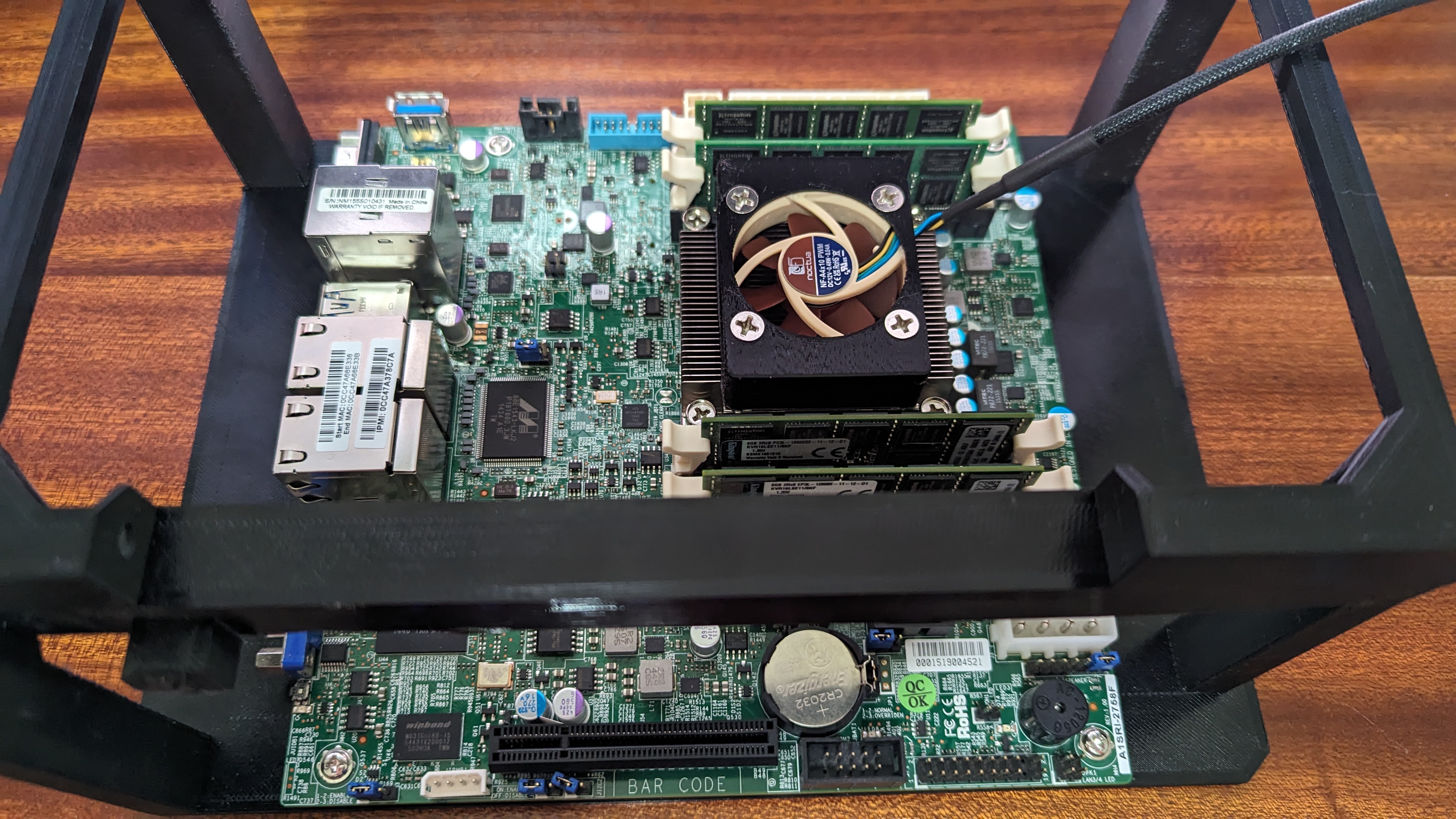

Cái "MBD-A1SRi-2758F-O_Fan_Clip_40mm" gắn cái quạt Noctua NF-A4x10 lên tản nhiệt CPU của Supermicro MBD-A1SRi-2758F-O để làm mát chủ động. Tiếc là nó phải dán keo lên trên tản nhiệt. Tao không thiết kế được cái cách kẹp cạnh nào mà siêu bền như cái kẹp quạt HBA.

Cân nhắc về làm mát

Trong trường hợp của tao, tao đặt cái này ngay dưới hai cái quạt ở trên cùng của tủ rack để làm mát, nhưng nếu mày cần làm mát nhiều hơn thì có thể nhét một cái quạt 140mm ở phía trước. (Mày sẽ phải kiếm chỗ gắn nút nguồn của mày nếu mày vẫn muốn có). Nói thiệt nếu mày làm vậy thì chả còn ý nghĩa gì nữa khi có mặt trước, vì chả còn gì để che nữa. Luồng khí/làm mát là một thử thách với cái thiết lập này vì nó chật chội - mày sẽ cần một cái tủ rack mát mẻ tương đối cùng với hệ thống làm mát chủ động cho CPU và HBA. Tao đã hy vọng cái quạt nguồn là đủ để thổi chút khí qua CPU nhưng nó chạy hơi nóng quá so với tao thích.

Cài đặt in

Thật không may là tất cả các bộ phận này đều cần có support. Mày sẽ đặc biệt tốn nhiều support để gỡ bỏ cái bộ phận đế trừ khi mày có cái máy in có khả năng bridging thần thánh. Tao đã đính kèm các file 3mf với tất cả cài đặt in của tao cho một chiếc mk3s với PETG.

Các bộ phận không in 3D

Một cái kệ gắn rack chắc chắn. Tao đã dùng kệ 4U của Middle Atlantic vì tao đang cố gắng để họ cắt tùy chỉnh cho tao, nhưng cuối cùng họ cắt mấy cái khay ổ đĩa không đúng hướng và tao phải tự cắt nó từ một cái mặt nạ trống.

Một loại khay hot-swap 5x 3.5" sang 3x 5.25". Tao đã dùng: https://www.amazon.com/gp/product/B0BV142WM5 nhưng mày có thể tìm thấy chúng trên eBay, Aliexpress, v.v.

Các ốc vít mainboard là M3x5mm - chúng khá chuẩn với hầu hết các bộ ốc máy tính.

Nút nguồn gắn trên panel có đèn LED. https://www.amazon.com/gp/product/B0986XLJJH

Tương thích với nguồn ATX có chiều cao 85mm và chiều dài 140mm. Tốt nhất là nên dùng nguồn modular vì mày không có nhiều không gian cho dây cáp thừa. Cũng tốt nhất là nên dùng cái có quạt quay liên tục vì nó còn kiêm luôn nhiệm vụ làm mát cho khu vực bo mạch chủ.

Tao đang dùng một bo mạch chủ Supermicro MBD-A1SRi-2758F-O Mini ITX Server với CPU Atom/Avoton công suất thấp.

Tao đang dùng quạt Noctua NF-A4x10 PWM để làm mát cả card HBA Supermicro AOC-S3008L-L8e và CPU trên bo mạch chủ Supermicro MBD-A1SRi-2758F.
