Vỏ điều khiển tốc độ quạt PWM 12V với cảm biến nhiệt độ

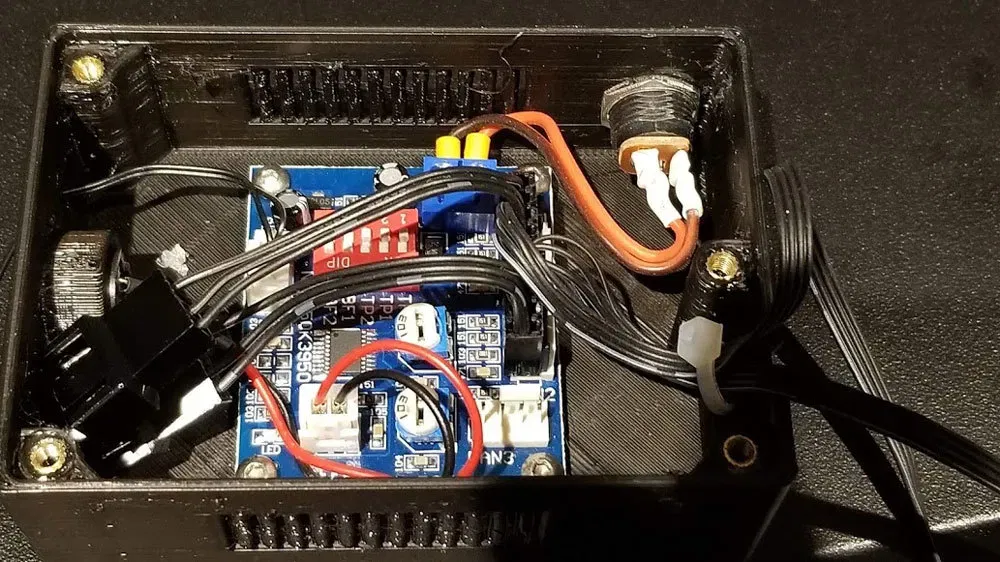

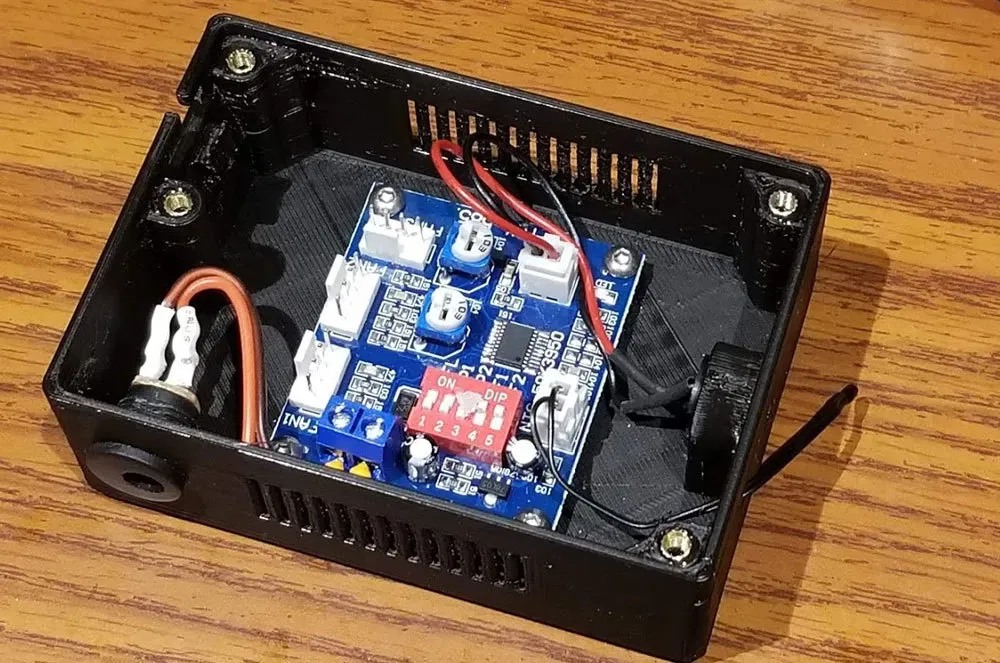

Đây là một trường hợp cho bộ điều khiển quạt 12 mà sử dụng cảm biến nhiệt độ để điều chỉnh tốc độ quạt (sử dụng PWM). Bạn có thể tìm thấy chúng trên ebay với giá rẻ, hoặc trên Amazon tại liên kết dưới đây:

https://smile.amazon.com/Comidox-Temperature-Control-Controller-High-Temp/dp/B07LBLWYZF

Điều này sử dụng một vài linh kiện bổ sung, để làm được điều này, bạn sẽ cần:

• 4x chèn đồng M3.
• 4x vít M3 X 6mm
• 4x vít M3 x 10mm

1x đầu nối panel DC 2.1x5mm, những cái này có thể tìm thấy rẻ hơn trên Ebay (số lượng 2) https://www.amazon.com/10Pack-Adapter-Connector-Dustproof-Lsgoodcare/dp/B078YP4CP6

một nguồn điện 12v tương thích

• một dây buộc

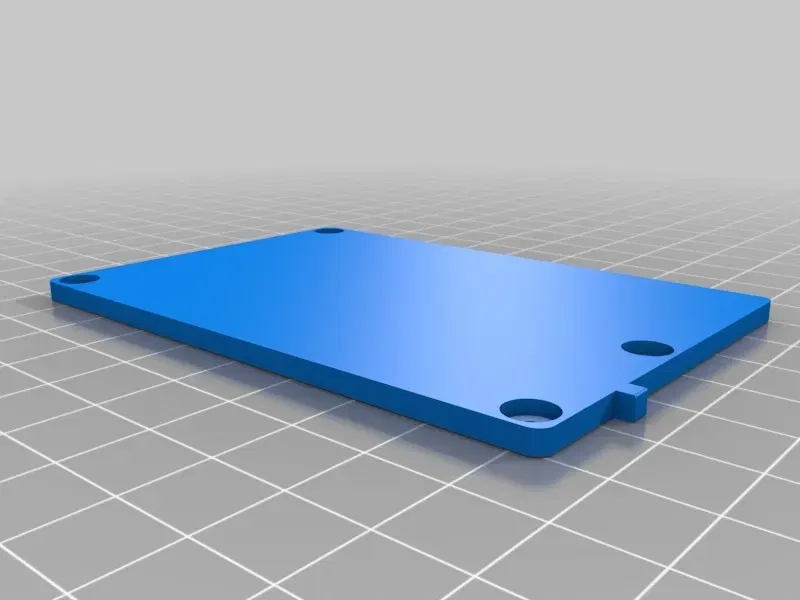

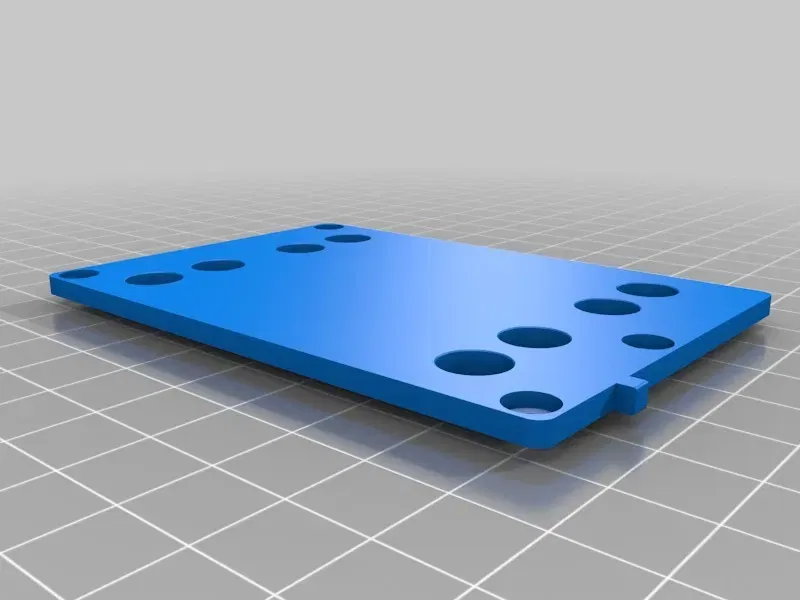

Các quạt cần phải là quạt 4 chân. Có 2 nắp, một cái có nam châm thiết kế cho nam châm hình trụ 8x3mm. Tôi không chắc nó sẽ giữ tốt như thế nào với nam châm (vì vậy hãy sử dụng nó theo rủi ro của riêng bạn). Nắp phía sau còn lại chỉ là một nắp phẳng. Tôi có lẽ sẽ sử dụng một số băng VHB để gắn cái của tôi.

Tệp bước đã được bao gồm để dễ dàng remix. Nếu bạn làm một cái, vui lòng đăng một sản phẩm, nếu bạn có đề xuất để cải thiện nó, hãy cho tôi biết hoặc thoải mái remix nó. Các linh kiện không được định hướng để in, tôi đề xuất sử dụng hỗ trợ cây.

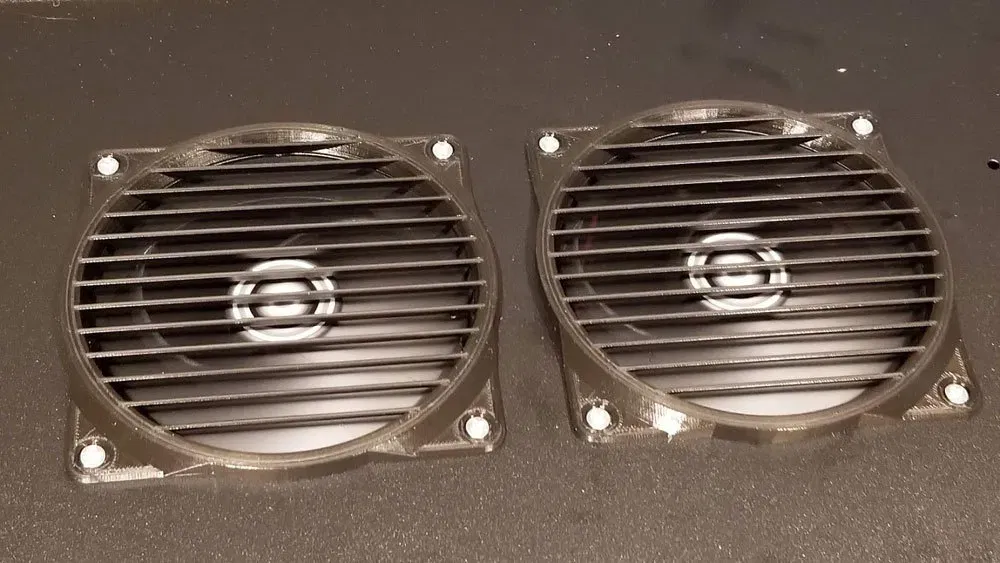

Tôi cũng đã làm một lỗ thông gió quạt 120mm giúp hướng luồng không khí ở đây:

https://www.thingiverse.com/thing:3719445

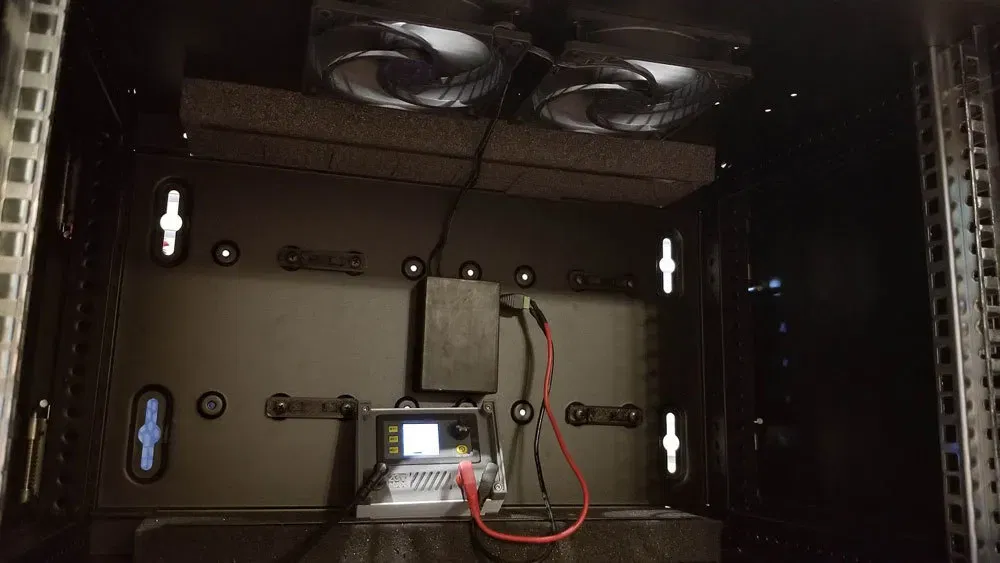

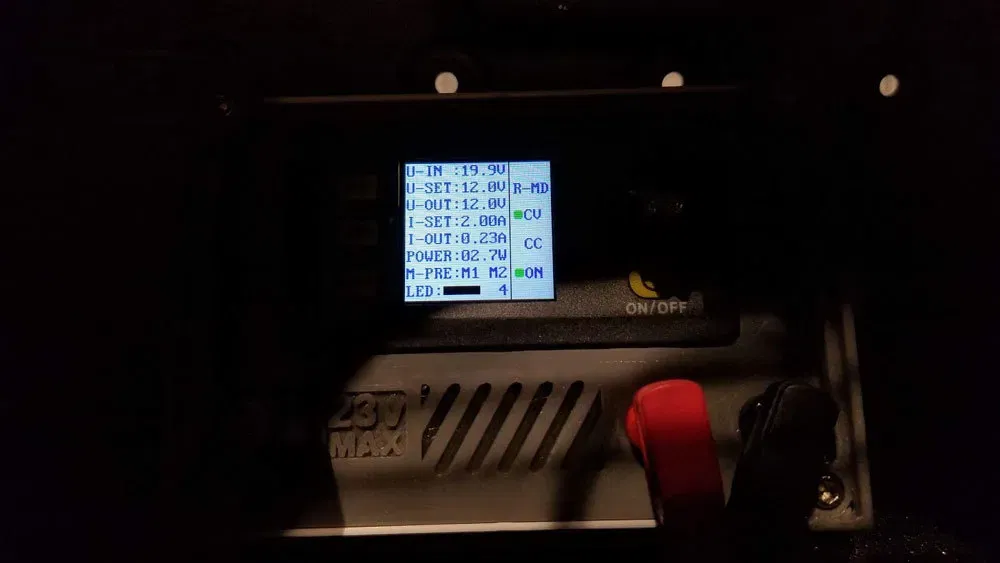

Bức ảnh thứ 5 cho thấy dòng điện tiêu thụ với 2 quạt 120mm ở chế độ thấp (nó đã dao động nhưng khoảng).

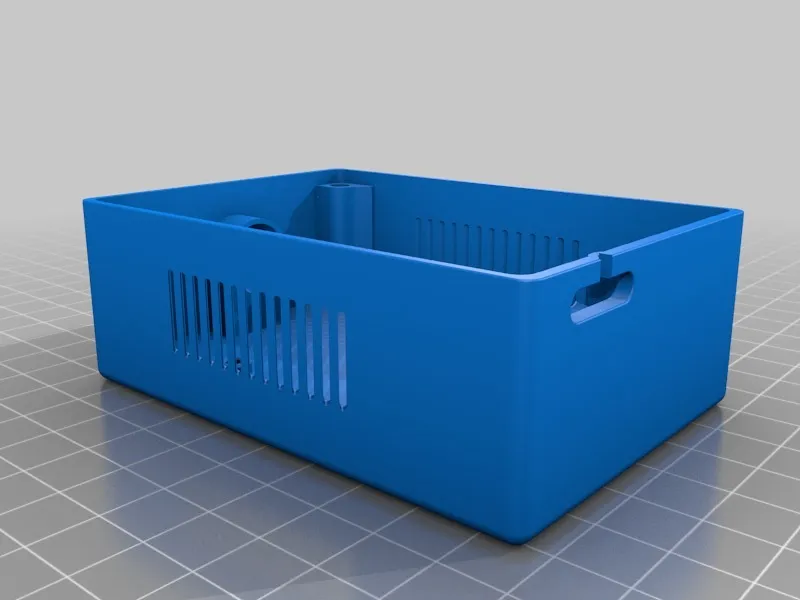

Các tệp không được định hướng để in, vui lòng chắc chắn xoay các đỉnh của hộp để chúng sẽ in với hỗ trợ tối thiểu.
