Vỏ Orange Pi Zero 3 có nắp lưới tản nhiệt cho bo mở rộng và vỏ nhôm

Tui thích cái thiết kế của mẫu gốc nhưng không thích cái vụ phải xài ốc đồng (brass inserts) cho ốc vít. Tui không có mấy cái đó trong hộp đồ linh tinh để làm dự án, với lại không muốn mua cả hộp chỉ để xài đúng mấy cái cần cho cái vỏ này. Tui cũng muốn tản nhiệt tốt hơn khi để cái vỏ ngửa lên trên. Với lại tui cũng chả cần mấy cái lỗ gắn bracket vì đâu có ý định gắn lên máy in đâu.

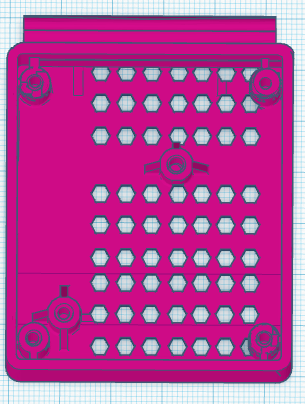

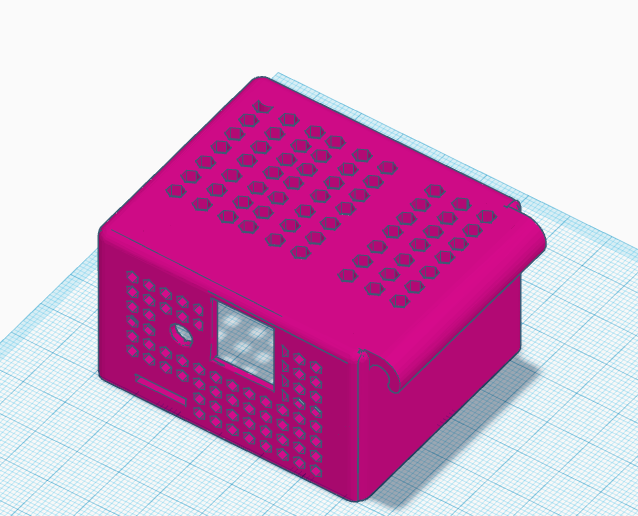

Thế là, tui loại bỏ mấy cái lỗ hai bên để gắn vỏ lên bracket, tui thêm mấy cái lỗ thông hơi hình lục giác nhỏ trên nóc mẫu để giúp tản nhiệt tốt hơn khi để ngửa lên. Tui có nới rộng cái khe thẻ nhớ ra một chút vì bản remix đầu tiên tui gặp vấn đề là thẻ nhớ bị kẹt trong khe vỏ khi gắn vô. Tui cũng làm lại phần ốc vít để ốc M3 có thể siết vào các trụ mà không cần dùng ốc đồng, vì tui không có, với lại cũng không muốn mua cả hộp chỉ để xài cho cái vỏ này.

Tui in mẫu này với mặt trên úp xuống khay in, tui xài độ cao 0.2mm cho bản in với supports dạng organic tree, có bật tùy chọn painted supports trong Orca Slicer để tránh supports dạng cây bị in vô mấy cái lỗ thông hơi nhỏ.

Bạn cũng có thể thử xài standard supports rồi dùng dao rọc giấy tỉ mỉ cắt bỏ mấy cái lỗ nếu chúng không tự bong ra dễ dàng.
