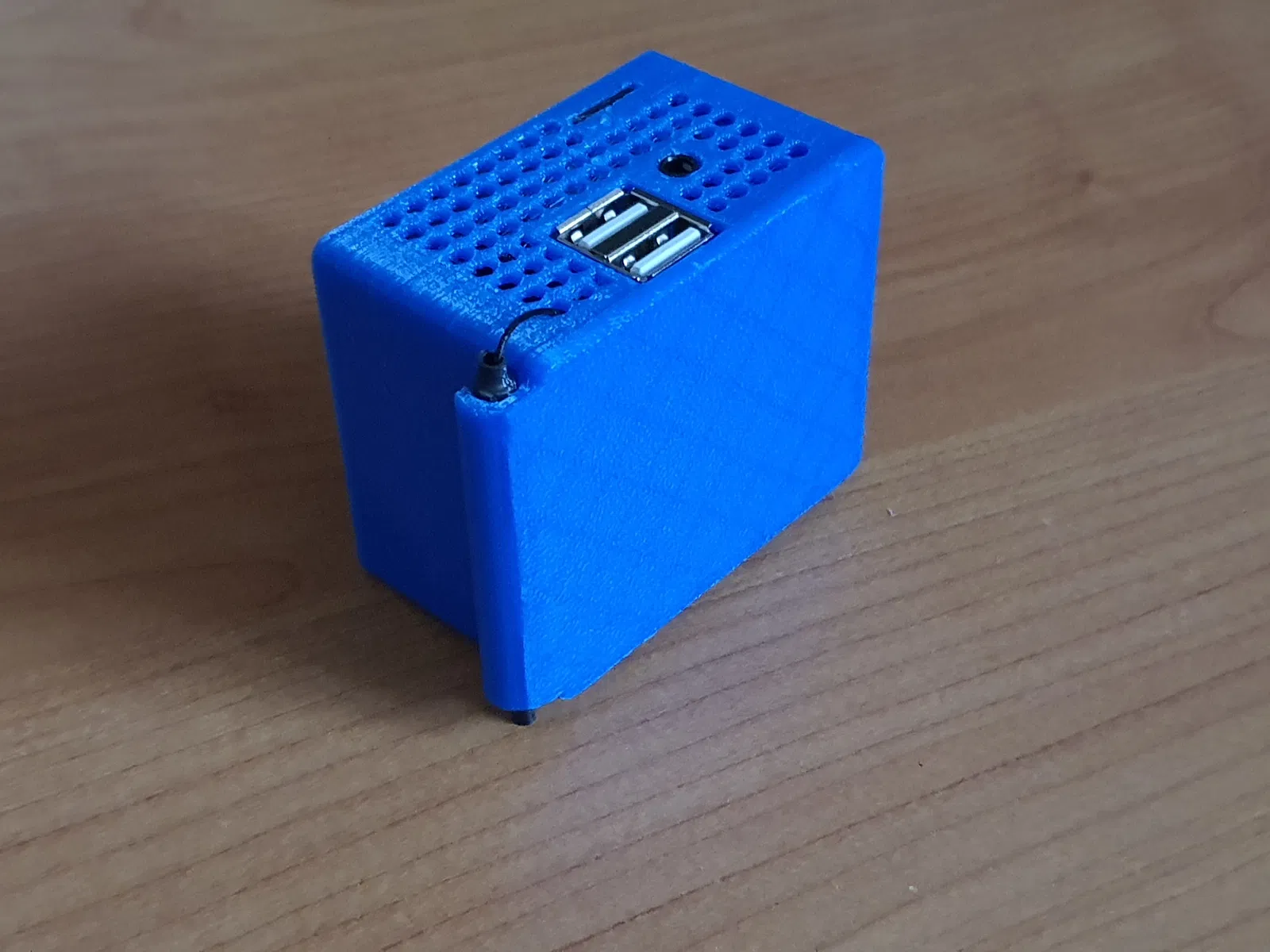

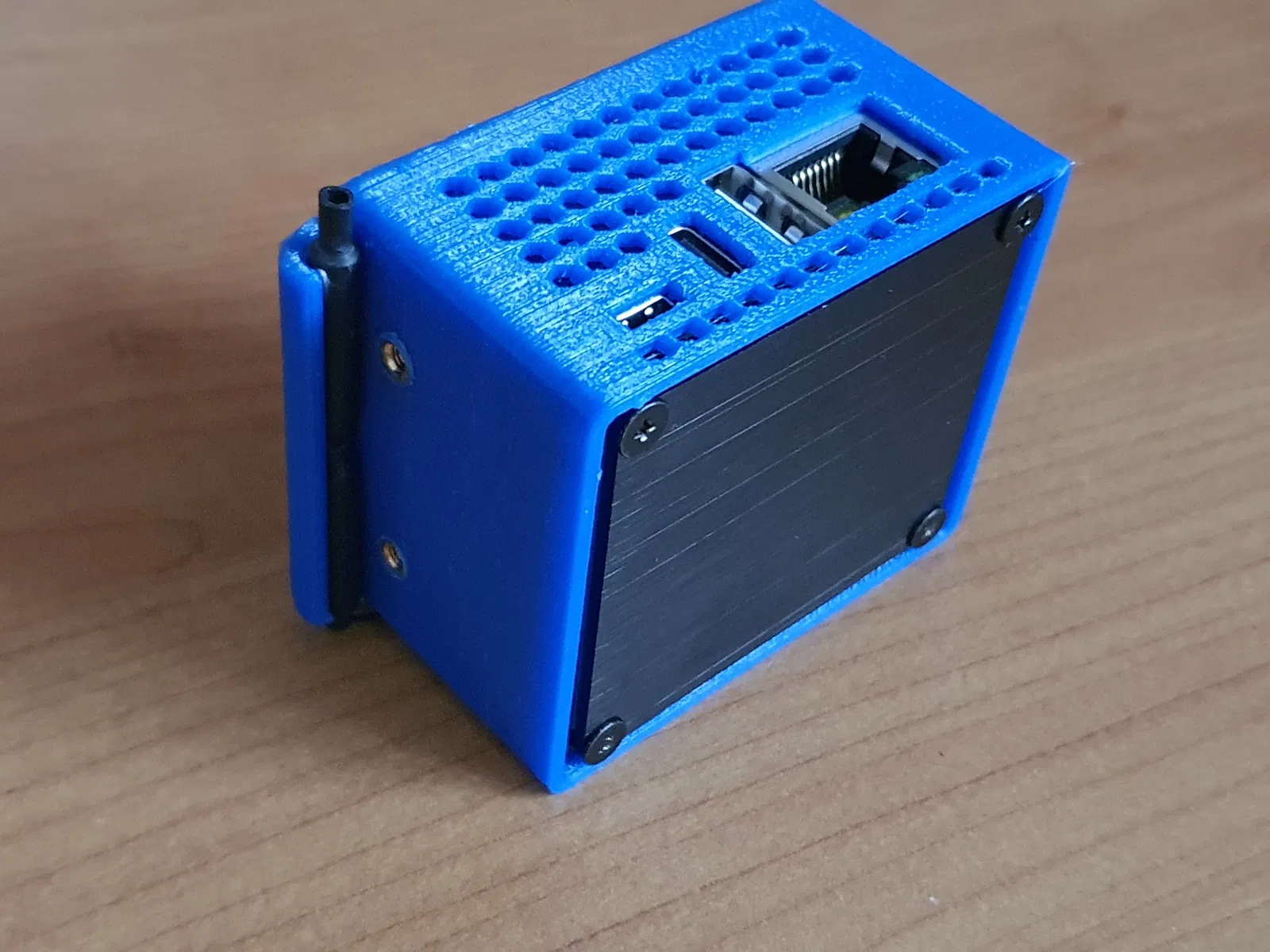

Vỏ Orange Pi Zero 3 kèm bo mạch mở rộng và khung tản nhiệt nhôm

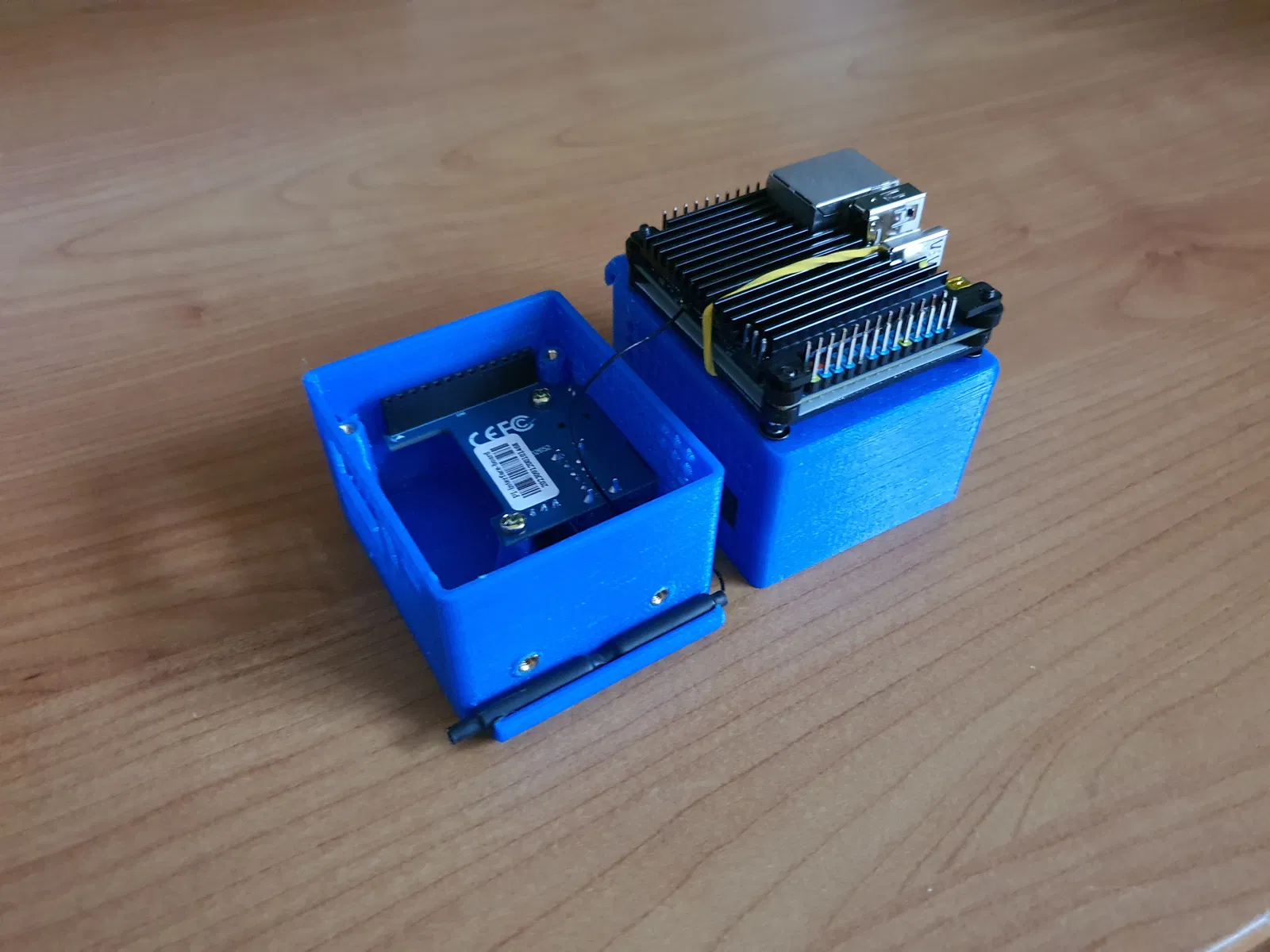

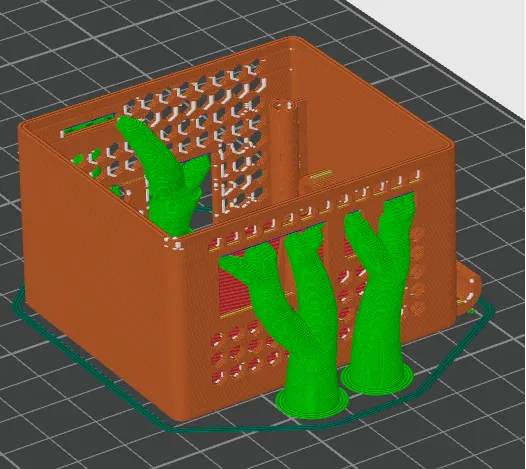

Đây là một vỏ cho Orange Pi Zero 3 kèm theo bo mạch mở rộng và khung tản nhiệt nhôm (liên kết liên kết). Tôi giả định rằng nó sẽ được gắn theo chiều dọc, các lỗ tản nhiệt nằm giữa các bức tường nơi các khe cắm mở rộng được gắn. Mô hình được chuẩn bị để in bằng đầu phun 0.6 nhưng cũng có thể in bằng đầu phun 0.4 với ARACHNE được bật. Để gắn Orange Pi Zero 3 vào vỏ, bạn sẽ cần:

• Vít M2.5 nguyên bản từ khung nhôm - 4 chiếc
• Vít M3 - 2 chiếc
• Chèn nhiệt bằng đồng M2.5 - 4 chiếc

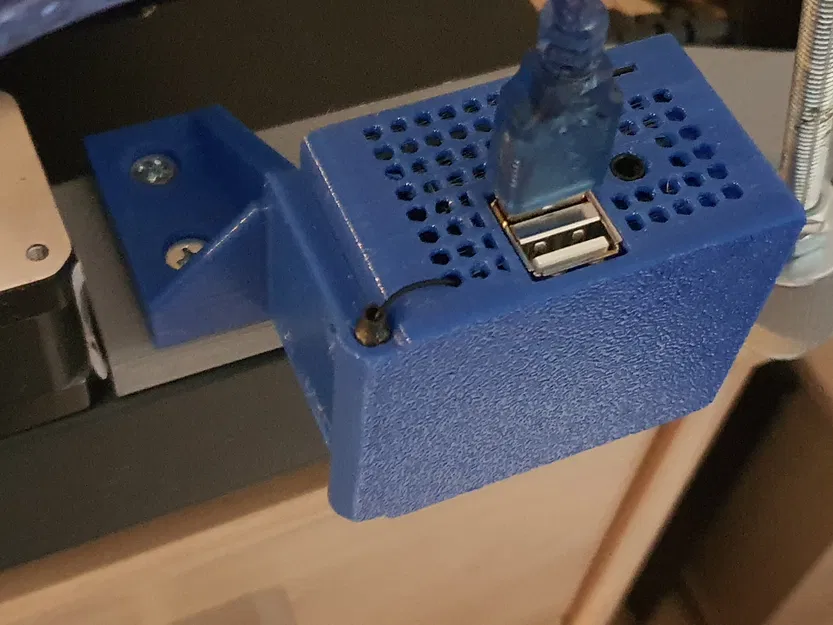

• Chèn nhiệt bằng đồng M3 - 2 chiếc Ngoài ra, 2 chèn nhiệt bằng đồng M3 được cung cấp để gắn vỏ vào một số giá đỡ. Để bản in đầu tiên của vỏ khớp với PI, tôi khuyên bạn nên hiệu chỉnh bản in trên máy in bằng lời khuyên của @SteveHanov, tôi đề xuất liên kết: KẾT LUẬN 💚💚💚Nếu bạn thích dự án xin hãy thích nó.💚💚💚 Đăng tải các bản in của bạn và cho tôi biết kết quả thế nào. Nếu có bất kỳ nhận xét nào về chúng - tôi rất sẵn lòng lắng nghe và cải thiện các mô hình. ☕☕☕ Dự án của tôi có mang lại niềm vui cho bạn, tiết kiệm thời gian hay giải quyết vấn đề cho bạn không? Hãy chia sẻ với tôi và làm tôi vui - mua cho tôi ko-fi. ☕☕☕ Cập nhật ngày 28.12.2023 Đã thêm giá đỡ Orange Pi Zero 3 cho máy in Artillery genius, sidewinder x1/x2. Cập nhật ngày 09.01.2024 Tôi đã thay thế mô hình cơ bản bằng phiên bản v5. Trong phiên bản này, tôi đã cải thiện khả năng truy cập vào khe cắm thẻ SD. Tôi đã thêm phiên bản v5_1. Trong phiên bản v5_1, tôi đã tiếp thu các nhận xét của @DoctorEvil305_125740: Tôi đã thêm các lỗ thông gió trên tường ngang, loại bỏ hai lỗ bên để gắn vào giá đỡ và làm lại các ống lót cho vít M3 để không cần chèn nhiệt. Cập nhật ngày 11.01.2024 Nhân dịp mô hình đầu tiên đạt mười lượt tải xuống, tôi đã thêm phiên bản v5 có logo orange pi.
