Tay cầm chữ T tùy chỉnh cho Cờ lê lục giác

Tổng quan:

Thêm một bộ tay cầm chữ T nữa cho cờ lê lục giác. Tôi đã thử vài bộ khác nhưng cuối cùng muốn thiết kế một bộ có thể dùng cho hầu hết mọi loại cờ lê. Tôi thích thiết kế tổng thể của @Will, sử dụng lõi có ren để cố định cờ lê vào tay cầm, đó là nguồn cảm hứng chính của tôi.

Tùy chỉnh:

Tôi đã thiết kế các tệp Fusion 360 để có thể tùy chỉnh hoàn toàn theo tham số cho các kích cỡ cờ lê từ 1.5-10mm hoặc 1/16" - 3/8". Có hai tham số được đặt làm yêu thích, và là hai tham số duy nhất cần thay đổi, trừ khi bạn muốn tùy chỉnh sâu hơn:

Wrench_L_len - Khoảng cách từ bên ngoài trục đến đầu cờ lê, đo ở phía ngắn của cờ lê lục giác. Tham số này chủ yếu xác định chiều dài của rãnh bên trong tay cầm cho phần ngắn của cờ lê trượt vào. LƯU Ý: KHÔNG nhập giá trị nhỏ hơn 16mm, nếu không ren tay cầm sẽ bị cắt.

Wrench_Size - Kích thước ghi trên cờ lê, là phép đo từ cạnh này sang cạnh kia của hình lục giác. Tham số này sẽ xác định đường kính lỗ của lõi ren cũng như đường kính của rãnh tay cầm. Đường kính sẽ được tính toán dựa trên kích thước này bằng công thức hình lục giác. Đây cũng sẽ là văn bản hiển thị trên tay cầm. Yêu cầu plugin "ParametricText":

https://apps.autodesk.com/FUSION/en/Detail/Index?id=2114937992453312456&appLang=en&os=Win64&autostart=true

Một tham số khác đáng chú ý là "Clearance". Tham số này sẽ được sử dụng theo nhiều cách và sẽ được khuếch đại trong một số trường hợp. Tôi in các tay cầm này với đầu phun 0.6mm và chiều cao lớp 0.32. Tùy thuộc vào máy in của bạn, bạn có thể muốn điều chỉnh nó.

Tôi đã tạo hai tệp Fusion 360: 1. Dành cho cờ lê từ 1.5 - 5.5mm hoặc 1/16" - 7/32", và 2. Kích thước cờ lê 6-10mm hoặc 1/4" - 3/8". Mỗi tệp về cơ bản là giống nhau, nhưng hầu hết các tham số cho mỗi tệp được đặt để tạo ra một kích thước tay cầm cụ thể. Tay cầm nhỏ hơn cho các kích cỡ nhỏ hơn, và tay cầm lớn cho các kích cỡ lớn hơn.

Lưu ý: tùy thuộc vào kích thước cờ lê, một số góc lượn (fillet) ở bên ngoài rãnh có thể bị lỗi. Bạn có thể bỏ qua lỗi hoặc tạo lại chúng cho kích thước mới.

Lưu ý về hệ inch (Imperial):

Mọi thứ đều được thực hiện bằng hệ mét. Để tạo bộ theo hệ inch, tôi vẫn đo "Wrench_L_len" bằng hệ mét, nhưng nhập "Wrench_Size" bằng inch. Văn bản trên tay cầm sau đó sẽ hiển thị theo phần nghìn. Tôi thích kiểu hiển thị phân số, vì vậy tôi đã tự tay cập nhật tham số văn bản mỗi lần để hiển thị dưới dạng phân số thay vì số thập phân.

Rãnh xoắn trên Lõi:

Tùy chọn này, và tôi đã nhóm các bước cho việc này và ẩn trong dòng thời gian vì nó tốn nhiều thời gian xử lý. Nếu bạn tự làm tay cầm và lõi tùy chỉnh, bạn cần bỏ ẩn nhóm đó nếu muốn có rãnh xoắn.

Lắp ráp:

Tôi khuyên bạn nên vặn hoàn toàn lõi vào tay cầm trước khi cố gắng lắp cờ lê. Điều này sẽ làm sạch ren. Tùy thuộc vào độ chính xác của máy in, bạn có thể gặp khó khăn khi lắp các kích cỡ nhỏ nhất vào rãnh. Tôi trượt một tua vít đầu dẹp xuống phía sau trục của cờ lê khi đặt nó vào tay cầm. Sau đó, bẩy nhẹ để ép phần ngắn của tay cầm vào rãnh. Điều này chỉ xảy ra đôi khi với các cờ lê 1.5mm và 1/16".

Các tệp đi kèm:

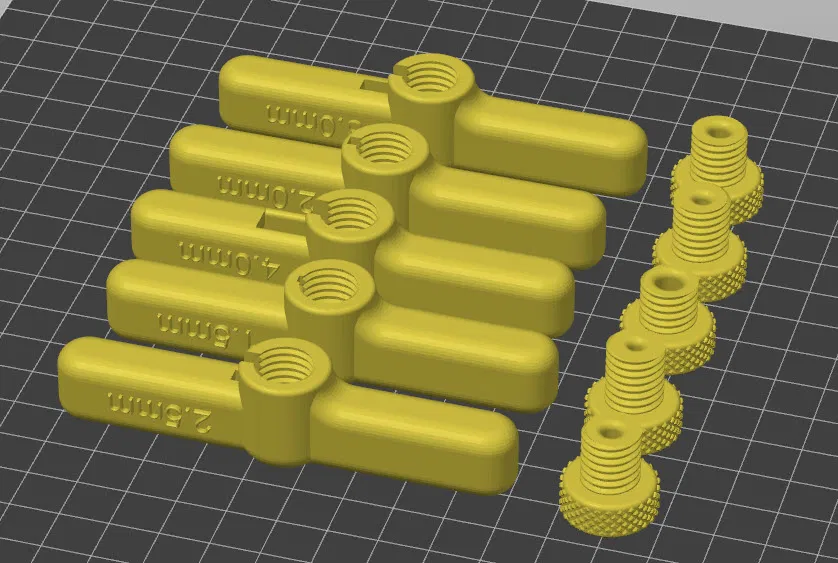

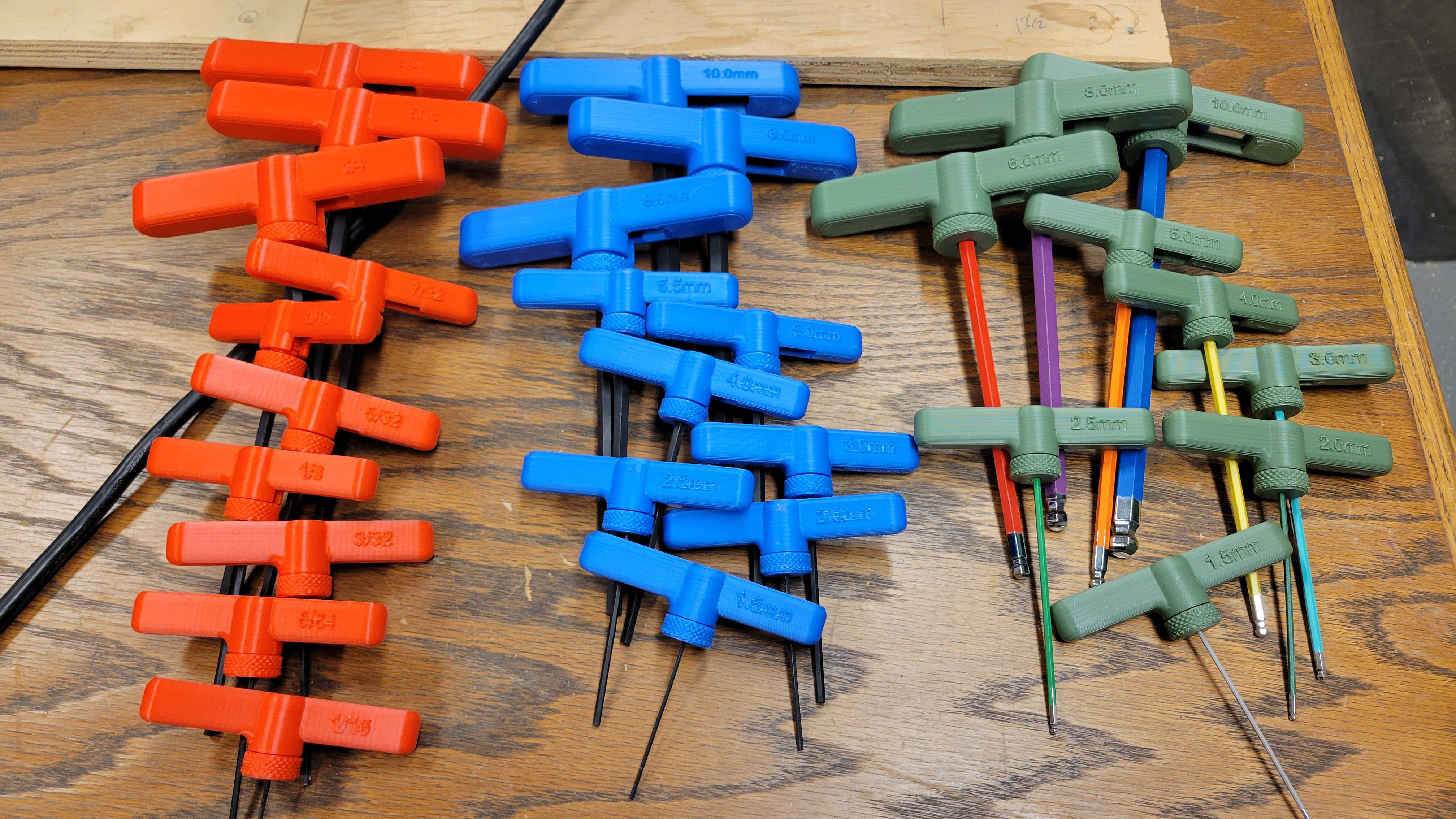

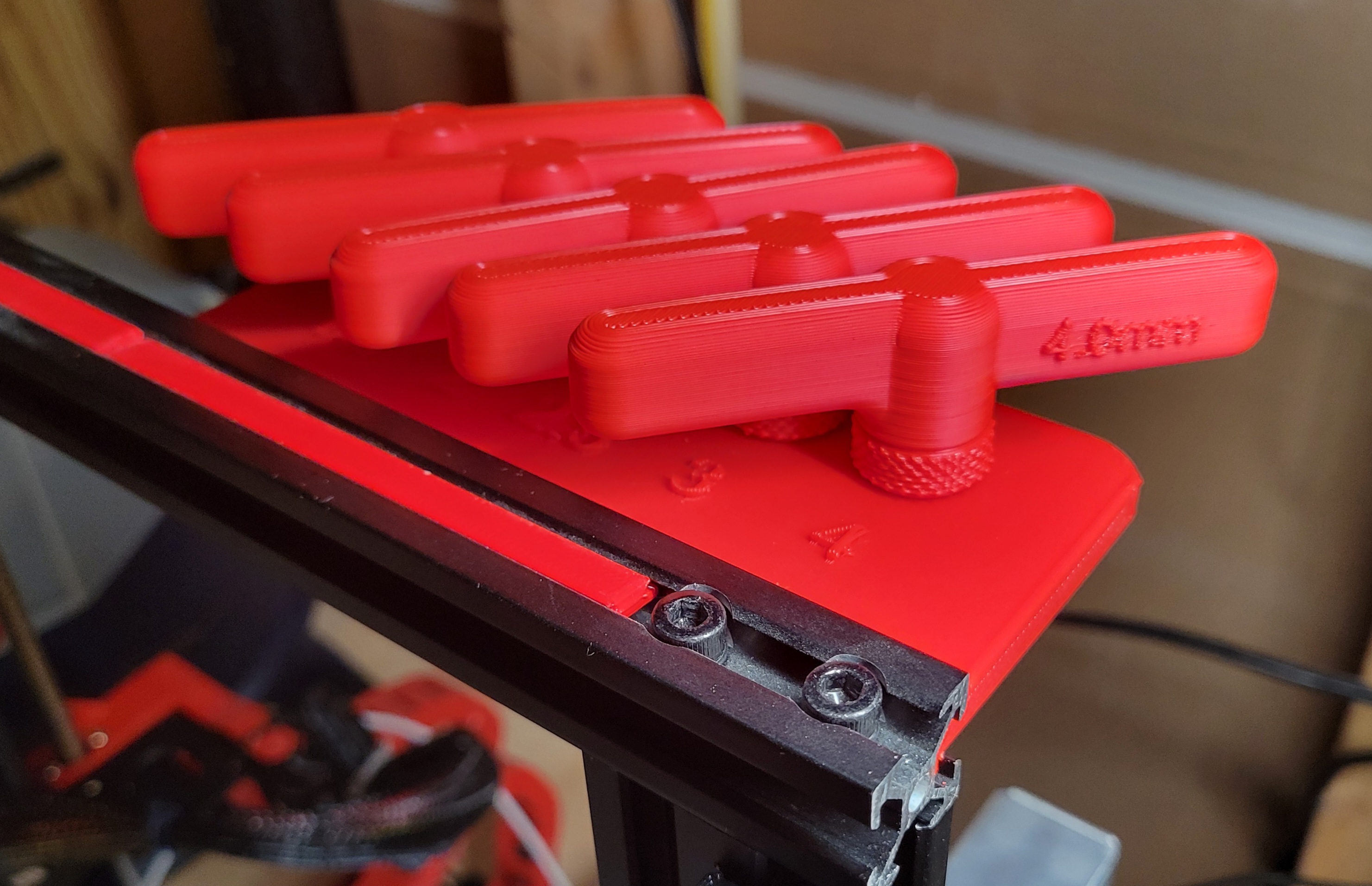

Tôi đã bao gồm các tệp tay cầm và lõi cho mỗi kích cỡ mét tiêu chuẩn từ 1.5-10mm và kích cỡ inch từ 1/16" - 3/8". Tôi cũng đã bao gồm một tệp 3mf có bộ mét cho các cờ lê đi kèm với hầu hết các máy in Creality: kích cỡ 1.5-4mm. Bạn có thể xem khay lưu trữ tôi thiết kế riêng cho các tay cầm này để gắn vào ray 20x20 tại đây:

/3d-model/109603-bo-luu-tru-co-le-allen-cho-may-in-ender

Chi tiết in:

In trên máy Ender 3 Pro với đầu phun 0.6mm và chiều cao lớp 0.32. Không cần hỗ trợ (supports).
