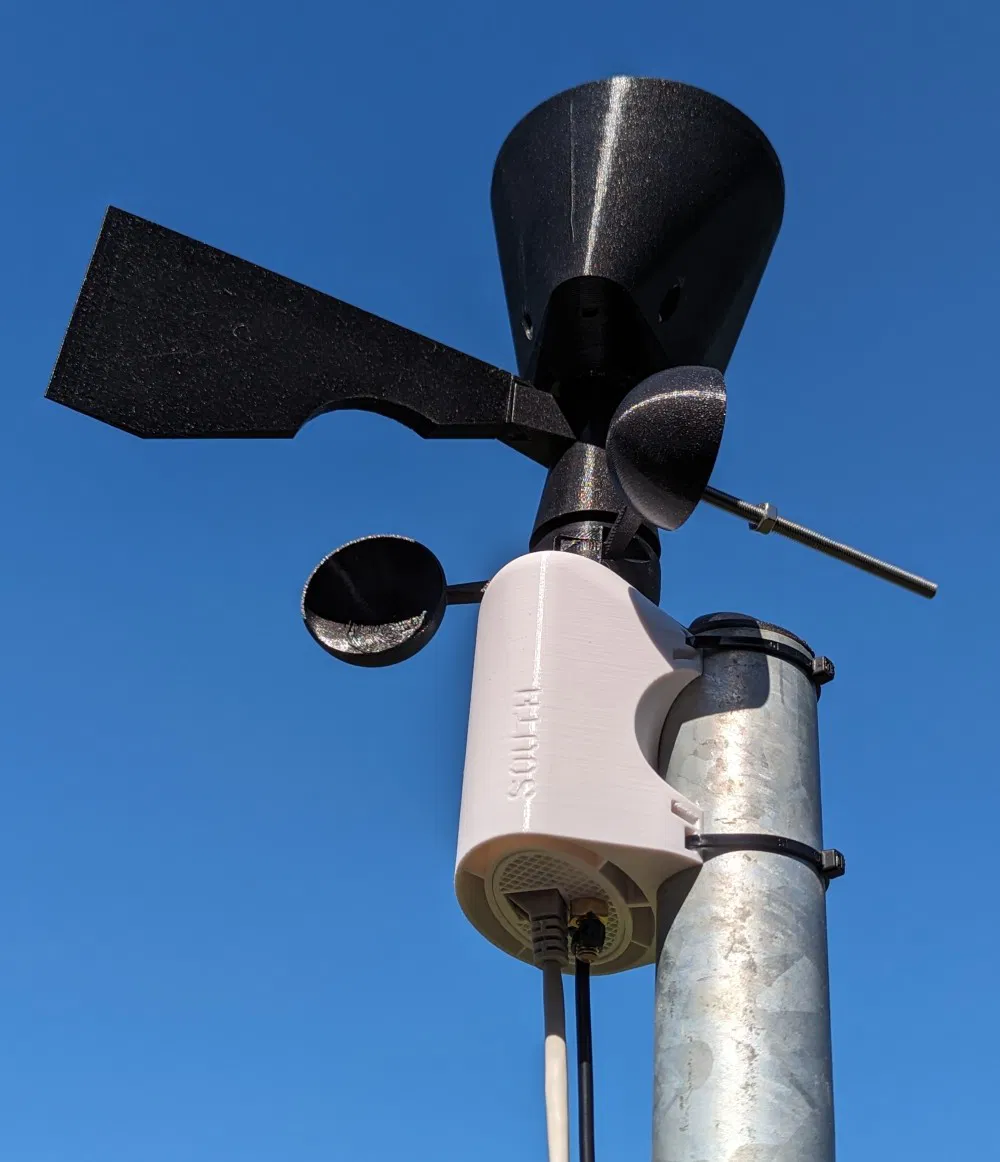

Trạm Thời Tiết APRS

Tính năng

• Đo các giá trị
  • Nhiệt độ (bên trong không chính xác), bên ngoài trong tấm chắn nắng
  • Độ ẩm tương đối
  • Điểm sương tính toán
  • Áp suất
  • Tốc độ gió - với ba cánh quạt
  • Hướng gió
  • Mưa với độ phân giải 0,14 mm
• Kết nối Ethernet RJ45
• Nguồn qua POE thụ động với bộ chuyển đổi riêng
• Lắp đặt một điểm gắn với việc lắp đơn giản bằng hai dây rút nhựa
  • Thiết kế hỗ trợ thay đổi dễ dàng đường kính ống lắp, bằng cách thay thế một bộ phận in 3D (số 2).
• Đơn giản thay thế cánh của máy đo tốc độ gió (nếu bị hỏng) mà không cần tháo rời
• Đơn giản thay thế cánh của bộ đo hướng gió (nếu bị hỏng) mà không cần tháo rời
• Không cần dây nối, chỉ cần lắp hai bảng mạch PCB
• In 3D hoàn toàn
• Xuất dữ liệu lên MQTT
• Lưu trữ giá trị tốc độ gió lớn nhất đo được trong lịch sử với dấu thời gian vào eeprom
• Gửi trực tiếp dữ liệu lên aprs.fi (nếu bạn có giấy phép radio nghiệp dư)
• Thiết lập qua IP Telnet, với bảo mật bằng khóa bảo mật một trăm ký tự
  • Hiển thị các giá trị thô của tất cả các cảm biến bên trong
  • Đầu nối USB-C để đọc khóa bảo mật
• Cập nhật OTA qua giao diện web
• Bảng điều khiển MQTT Web, để gỡ lỗi đơn giản
• Phần cứng có thể mở rộng bằng (chưa được triển khai trong firmware)
  • Mô-đun RFM96W-433S2 LoRa (ăng-ten PCB được thiết kế trên bo mạch chính), hoặc mô-đun tương thích chân khác
  • Cảm biến SHT30
  • Cảm biến MS563702BA03
  • Cảm biến ICP-10111

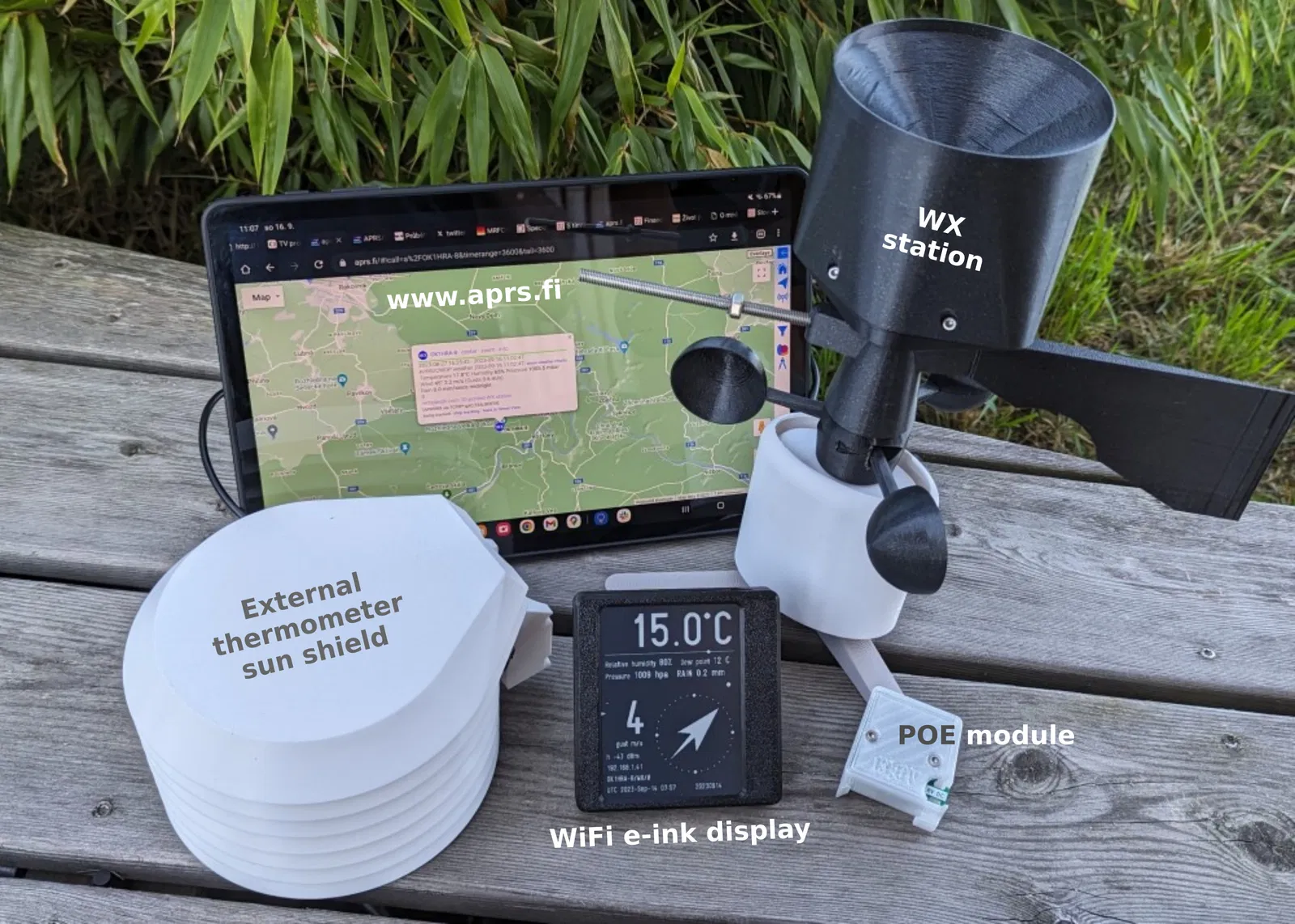

• Nhiệt điện trở ngoài DS18B20 tùy chọn với Tấm chắn nắng đôi cho nhiệt kế - cũng được in 3D
  • Tự động phát hiện kết nối của nhiệt điện trở ngoài DS18B20 và chuyển sang giá trị của nó
• Màn hình e-ink WiFi tùy chọn

Hướng dẫn lắp ráp
