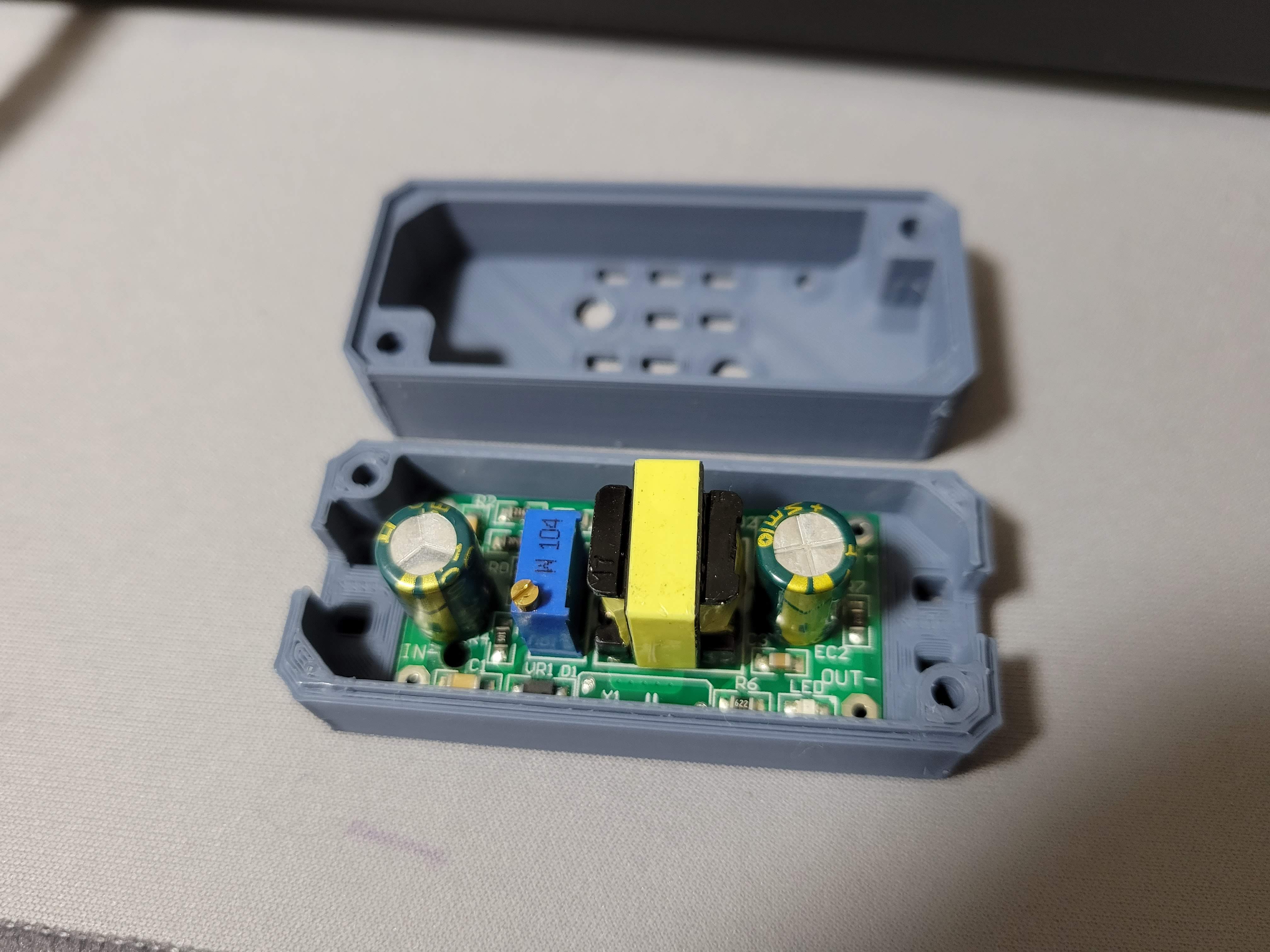

Vỏ Hộp Bộ Chuyển Đổi DC-DC Buck Cách Ly
Tui thiết kế cái vỏ này cho bộ chuyển đổi DC-DC buck cách ly để khắc phục tiếng ồn do vòng lặp đất khi xài chung nguồn với laptop và ampli. Lưu ý bộ chuyển đổi này cần nguồn vào trên 22 VDC và chỉ cho ra ~6w.
Mô tả
Cả laptop và ampli của tui đều xài chung nguồn DC, nó sinh ra tiếng ù ù khó chịu do vòng lặp đất (ground loop) từ vụ này. Để khắc phục tui mới mua cái bộ chuyển đổi DC-DC cách ly này và chế cái vỏ cho nó.
Nếu bạn đọc tới đây mà cũng tính mua xài, thì lưu ý là con buck converter này cần điện áp đầu vào trên 22 VDC, và chỉ ra được tối đa khoảng 6w thôi, nên chắc là chỉ đủ để kéo ampli Class-D thôi ha.

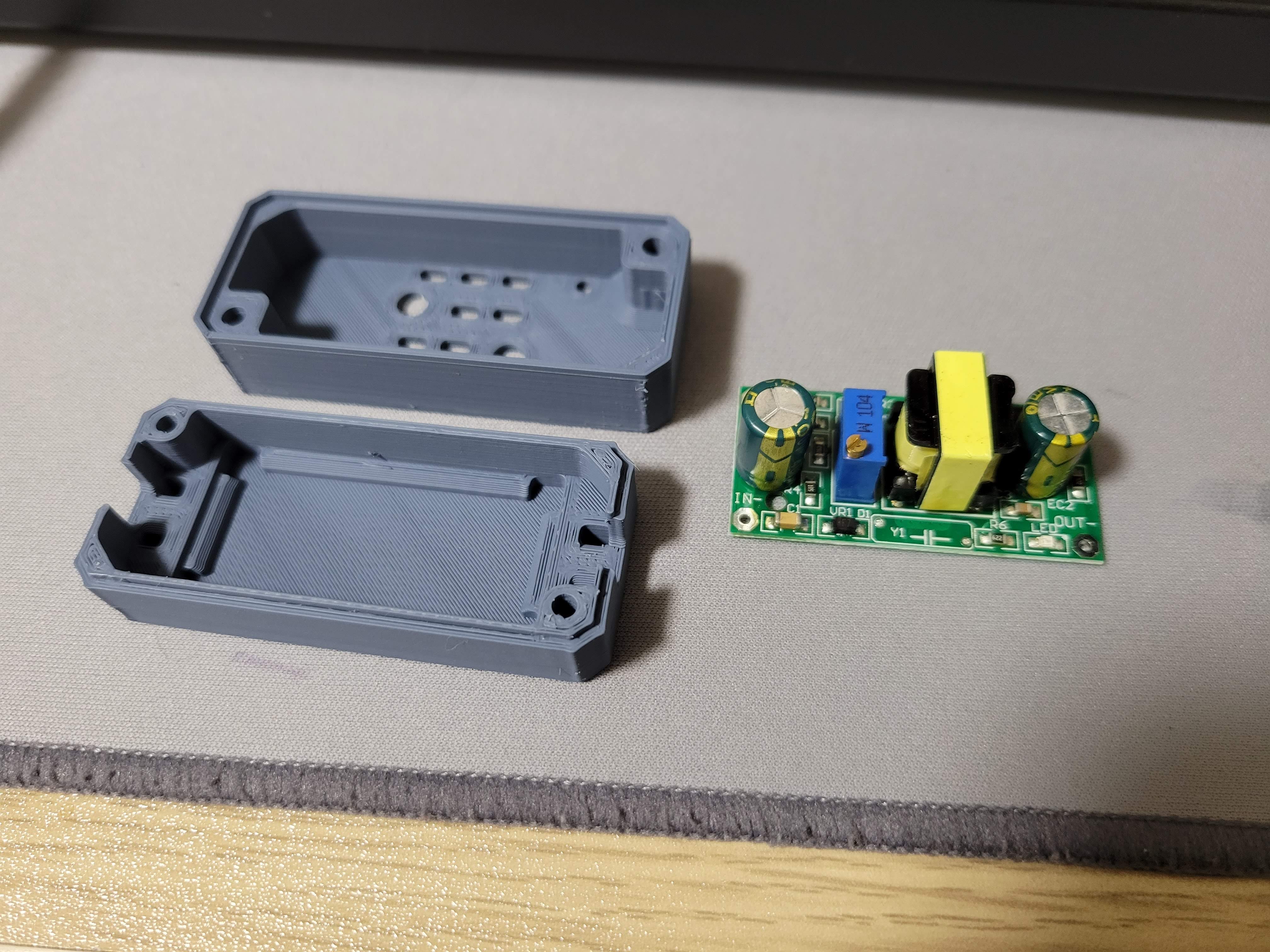

Cả hai nửa đều in không cần support, nhưng bạn phải lật cái nắp lên khi slice nha.
